两用开口梅花扳手工业级五金工具结构

　　日常设备维保、产线装配场景里，两用扳手是一线装配、维修人员接触频率最高的手动紧固工具之一，这类工具兼顾开口扳手的快速套入优势与梅花扳手的大扭矩防滑特性，能覆盖绝大多数外六角螺栓、螺母的拆装需求，从小型电子设备组装工位的M3-M6小规格紧固件，到重型设备检修场景下的M12-M24大规格螺栓，都能找到对应尺寸的两用扳手完成作业。

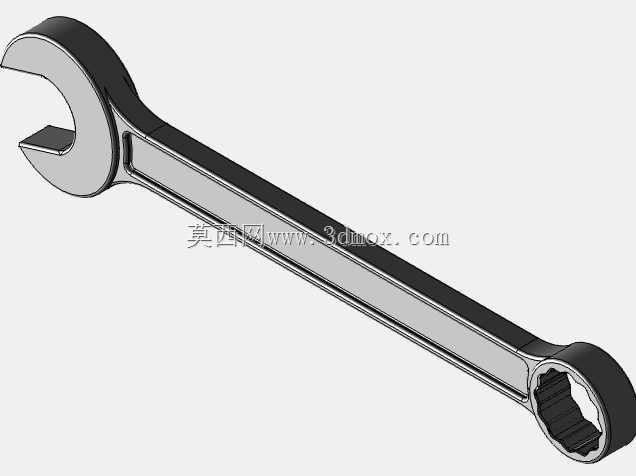

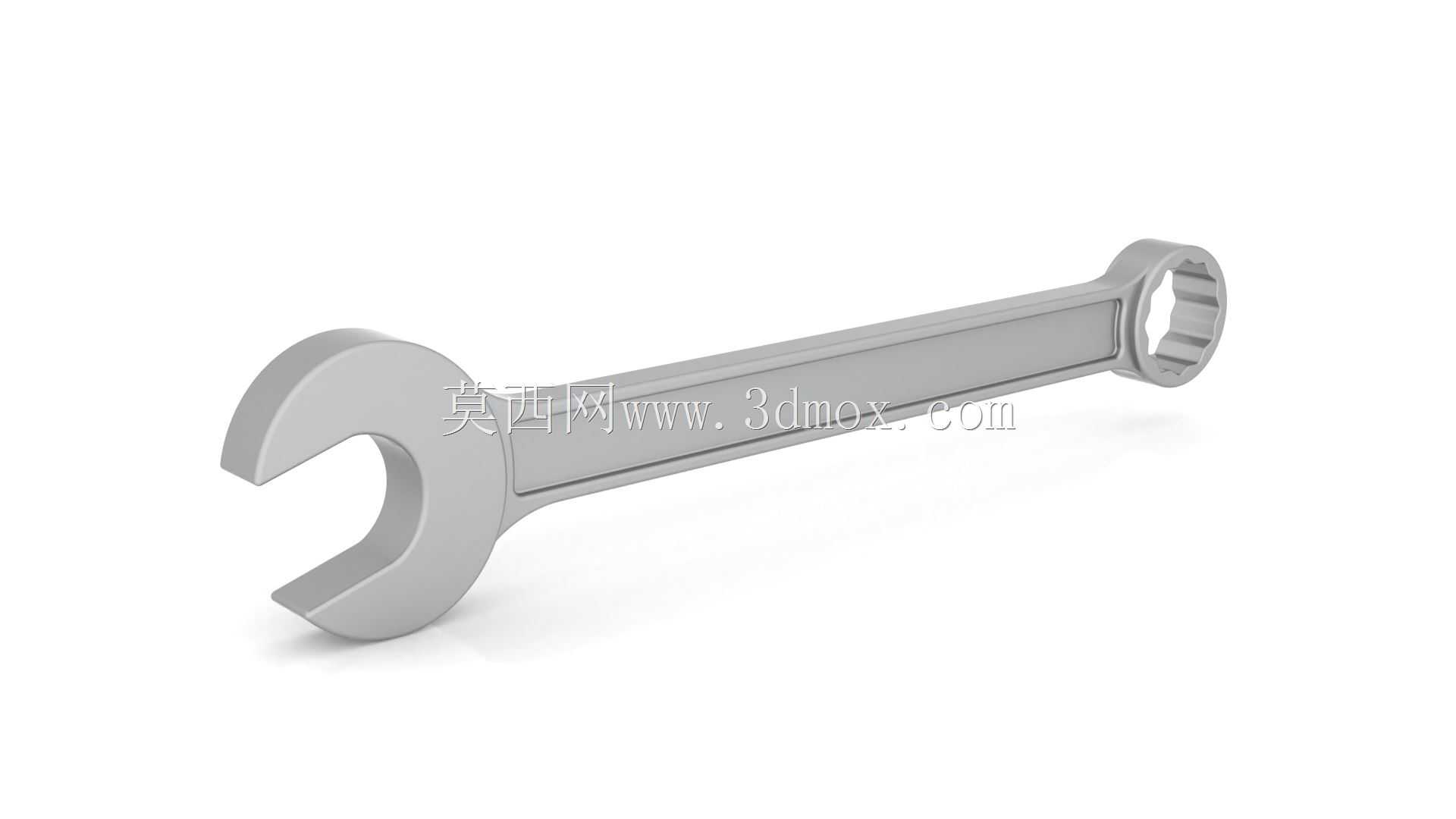

　　这款两用扳手的结构设计完全贴合手动工具的人机工程逻辑，整体采用一体化锻造的平直杆身结构，一端为开口式叉形结构，开口端的两个夹持面做了15度的倾角处理，这个角度设计是为了在狭窄空间内作业时，扳手每次转动30度即可重新套入紧固件，不需要完全脱离螺栓头部就能完成连续拧动，大幅提升狭小工位的操作效率，比如设备机架内部、管路密集区域的紧固件拆装，不需要反复调整扳手姿态就能完成作业。另一端为梅花式环形结构，环形内侧均匀分布12个啮合齿，能完全包裹住外六角螺栓的六个受力面，相比开口结构的两点受力，梅花端的多点啮合能将拧紧力均匀分散到螺栓头部的各个棱边，即便是施加较大扭矩也不会出现螺栓棱边打滑、圆角的问题，适合紧固件的最终预紧以及锈蚀螺栓的拆卸作业。

　　杆身部分采用了等强度的截面设计，从开口端到梅花端的过渡区域做了平滑的圆弧过渡，没有应力集中的直角结构，能承受最大450N·m的扭矩载荷而不发生杆身弯曲、断裂，杆身的握持面做了细微的滚花处理，即便是手上沾有机油、切削液的情况下，也能保持足够的握持摩擦力，不会出现打滑脱手的问题。整体外形尺寸按照对应螺栓规格做了标准化设计，以适配M10螺栓的17mm规格扳手为例，整体长度控制在190mm，开口端的最大外廓宽度为38mm，梅花端的最大外廓直径为32mm，杆身厚度为6mm，这个尺寸边界能适配绝大多数常规作业空间，即便是螺栓周围间隙仅为5mm的狭窄安装位，梅花端也能顺利套入，不会和周边的零部件发生干涉。

　　设计这类手动紧固工具的时候，首先要考虑的是不同作业场景的受力需求，开口端的夹持面做了高频淬火处理，表面硬度达到HRC45-50，能保证长期使用不会出现夹持面磨损、塌陷的问题，梅花端的齿形精度控制在IT7级，和标准外六角螺栓的啮合间隙控制在0.1mm以内，既保证能顺利套入螺栓头部，又不会因为间隙过大导致受力时棱边打滑。杆身的材料选用铬钒合金钢，经过整体调质处理后芯部保持足够的韧性，即便是施加超出额定扭矩的冲击力，也不会出现脆性断裂的问题，避免作业过程中工具碎裂造成人员受伤。

　　在实际的设备运维场景中，这类两用扳手往往是成套配置，不同规格对应不同的螺栓尺寸，不需要频繁更换工具头就能完成不同位置的紧固件拆装，相比活动扳手，它的夹持精度更高，不会因为活动 jaw 的间隙导致螺栓棱边损坏，相比套筒扳手，它的整体厚度更薄，能伸入套筒无法进入的狭窄间隙完成作业。比如在自动化产线的导轨安装、伺服电机固定、管路法兰连接等工位，作业人员往往会随身携带对应规格的两用扳手，完成快速的紧固件调整与预紧作业，在设备的日常巡检、故障维修场景中，两用扳手也是工具箱里的必备工具，能应对绝大多数常规的紧固件拆装需求，不需要携带复杂的动力工具就能完成作业。

　　从结构建模的角度来看，这类工具的建模重点在于两端工作部位的精度控制，开口端的两个夹持面的平行度、开口尺寸的公差，梅花端的齿形轮廓、中心位置度，都需要严格按照手动工具的行业标准进行设计，杆身的过渡曲面要保证平滑，没有突兀的棱角，既保证结构强度，又能提升握持的舒适度。建模过程中需要重点校核不同部位的受力情况，在扭矩施加的位置做局部的加强处理，避免长期使用出现变形，同时要控制整体的重量，单把扳手的重量控制在200g以内，长时间握持作业也不会出现手部疲劳的问题。
