Jetsurf动力冲浪板专用喷射泵结构设计

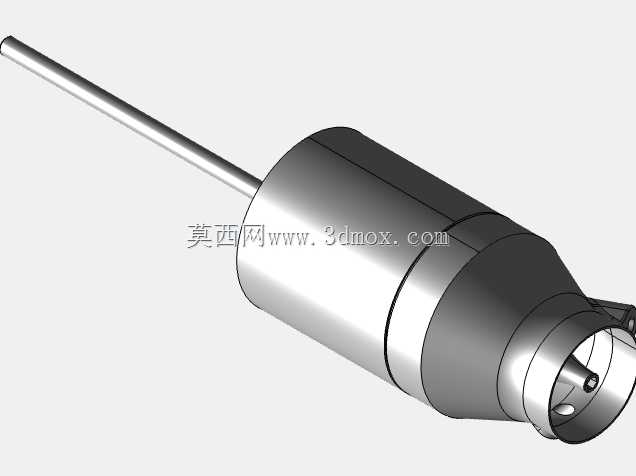

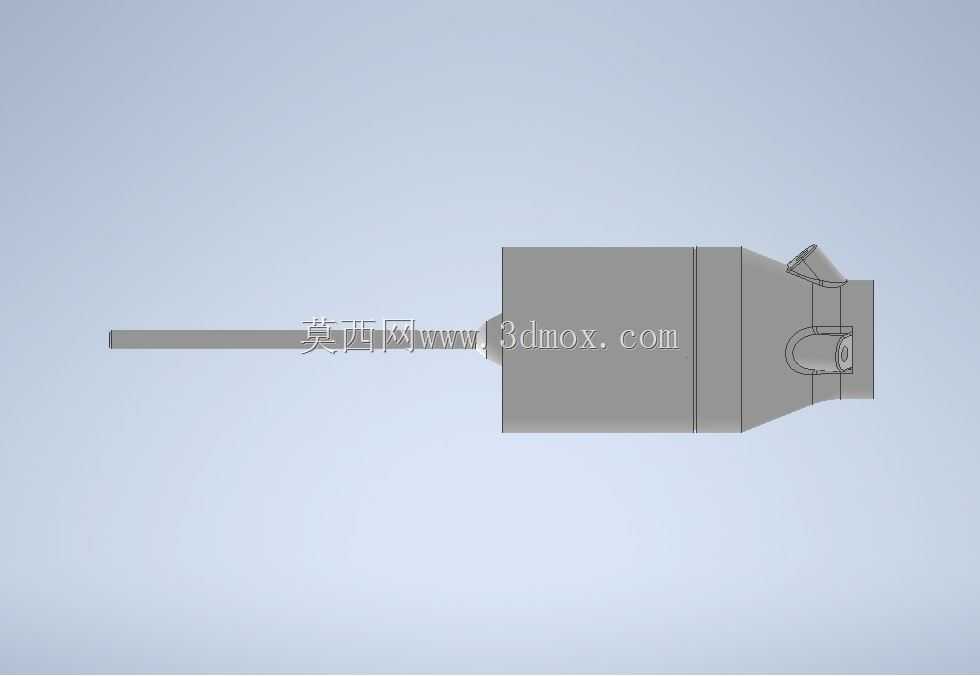

　　这款喷射泵主要适配小型动力冲浪板的水上推进场景，是整套动力系统里直接负责将动力输出转化为推力的核心执行部件，区别于常规舷外机的螺旋桨外露结构，喷泵的内置叶轮设计能避免浅滩航行时桨叶磕碰礁石、水草缠绕的问题，也能降低高速航行时外露旋转部件对使用者的安全隐患，非常适合近岸浅水区、内河静水区域的动力冲浪运动使用。从结构设计逻辑来看，整个泵体采用筒式集成布局，进水端直接对接冲浪板底的进水口，叶轮内置在泵腔中段，出水端通过收缩的喷口形成高速射流，搭配伸出的长轴连接动力端的输出接口，轴段长度预留了适配不同板体厚度的调整空间，不需要额外定制转接轴就能适配不同批次的碳纤维船体安装位，这点在实际改装和批量装配时能减少不少适配工作量。

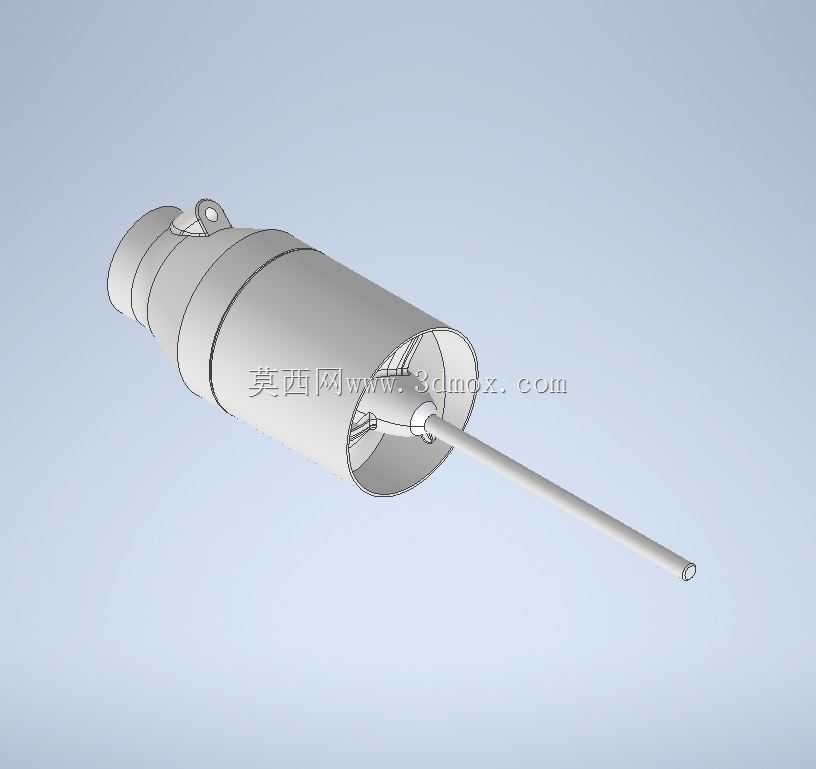

　　泵体的外壳采用等径渐变的筒型结构，安装时只需要在冲浪板尾部预留对应直径的圆形安装孔，配合法兰边压接密封就能完成固定，不需要复杂的异形安装位加工，对于碳纤维船体的生产来说，圆形开孔的加工难度远低于异形开孔，能有效降低船体加工时的废品率，也能减少密封胶条的定制成本，整圈的密封配合面更容易做到均匀压紧，避免高速航行时进水。叶轮部分采用轴流泵的水力设计，匹配小排量高转速动力单元的输出特性，在高转速工况下能保持较高的推进效率，不会因为转速过高出现气蚀导致推力骤降的问题，泵腔内壁和叶轮叶顶的间隙控制在合理范围，既避免间隙过大导致的容积效率损失，也不会因为加工精度不足出现叶轮擦碰泵腔的问题，日常使用中即使有细小沙粒进入泵腔，也不会轻易造成叶轮卡死的故障。伸出的长轴采用分段支撑设计，靠近泵腔的位置设置有内置轴承位，避免长轴高速旋转时出现挠曲变形，轴端的连接接口采用标准的花键配合，和市面主流的小型冲浪板动力单元输出轴直接适配，不需要额外加工转接套，安装时只需要对准花键插入，锁紧端部的固定螺母就能完成动力对接，后期维护拆解也很方便，不需要拆卸整个泵体就能更换密封件和轴承。泵体顶部设置有小型吊耳结构，一方面是在生产装配时方便起吊整泵对准安装位，另一方面在后期维护时，可以通过这个吊耳挂接辅助工具，不用撬动泵体外壳就能将整泵从板体上拔出，避免碳纤维安装孔边缘被撬裂。

　　从实际使用的工况来看，这款喷泵的推力输出方向和板体航行方向保持同轴，转向时通过调整尾部的导流片改变射流方向就能完成转向，不需要像螺旋桨结构那样配合舵机额外设置舵叶，整套转向结构更简洁，水下的阻力也更小。在设计时也考虑到了3D打印制作的可行性，整个泵体的拆分件都做了免支撑的结构优化，采用ABS材料打印时不需要额外添加大量支撑就能完成打印，打印完成后只需要简单打磨配合面就能完成装配，当然量产版本采用和船体一致的碳纤维材质制作，能在保证结构强度的前提下大幅降低整泵重量，减少冲浪板尾部的重量配平压力，让板体在高速航行时的姿态更稳定。

　　安装边界方面，整泵的主体长度控制在适配常规1.5-1.8米动力冲浪板的尾部空间，最大外径不会超出冲浪板尾部的宽度范围，安装后喷口的出水位置刚好和板体尾部下缘齐平，不会因为喷口位置过高导致射流吸入空气降低推进效率，也不会因为位置过低导致停靠时喷口直接磕碰地面。轴段的伸出长度可以根据不同船体的动力舱布局调整，只要保证轴端和动力输出轴的配合长度足够，适当调整轴长不会影响整泵的工作效率，这点对于个性化改装的用户来说非常友好，不需要重新设计整个泵体就能适配不同的动力安装位置。泵体的进水口设置有导流栅，能阻挡较大的杂物进入泵腔缠绕叶轮，栅条的间距经过优化，既不会因为间距过大失去阻挡作用，也不会因为间距过小导致进水阻力增大，影响高转速下的进水流量。
