医用注射式输液泵结构设计方案

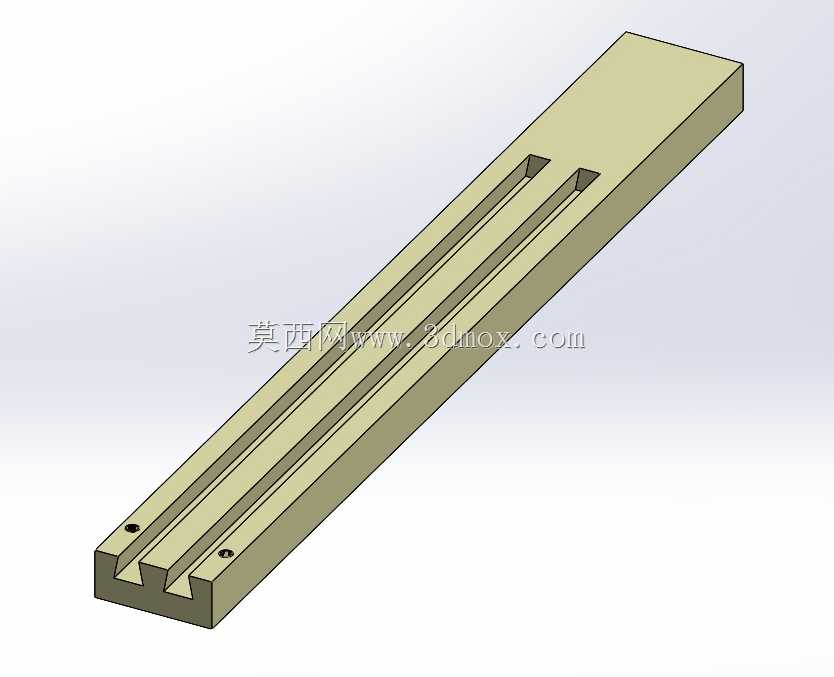

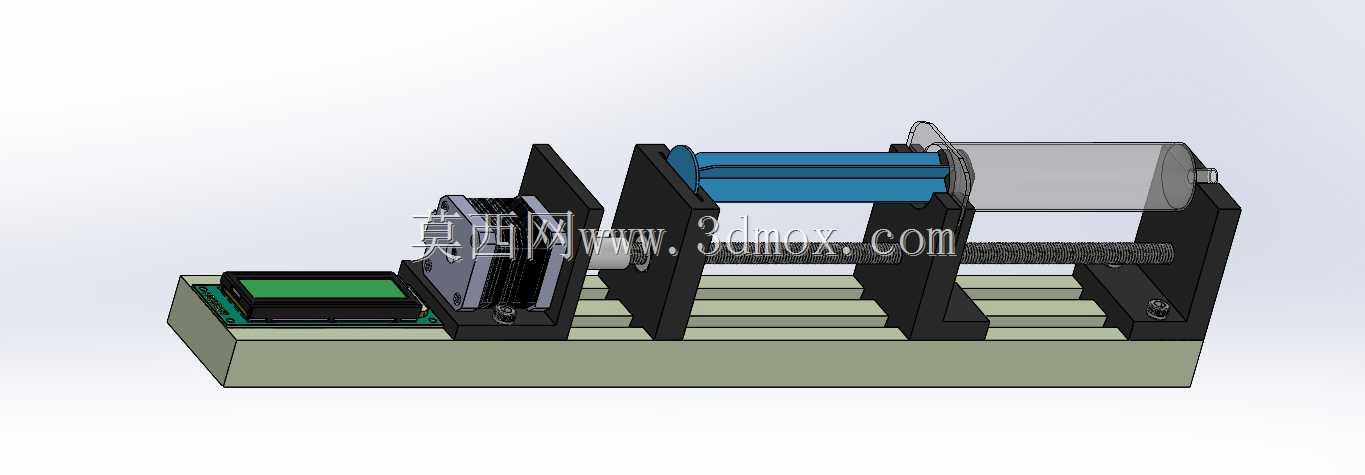

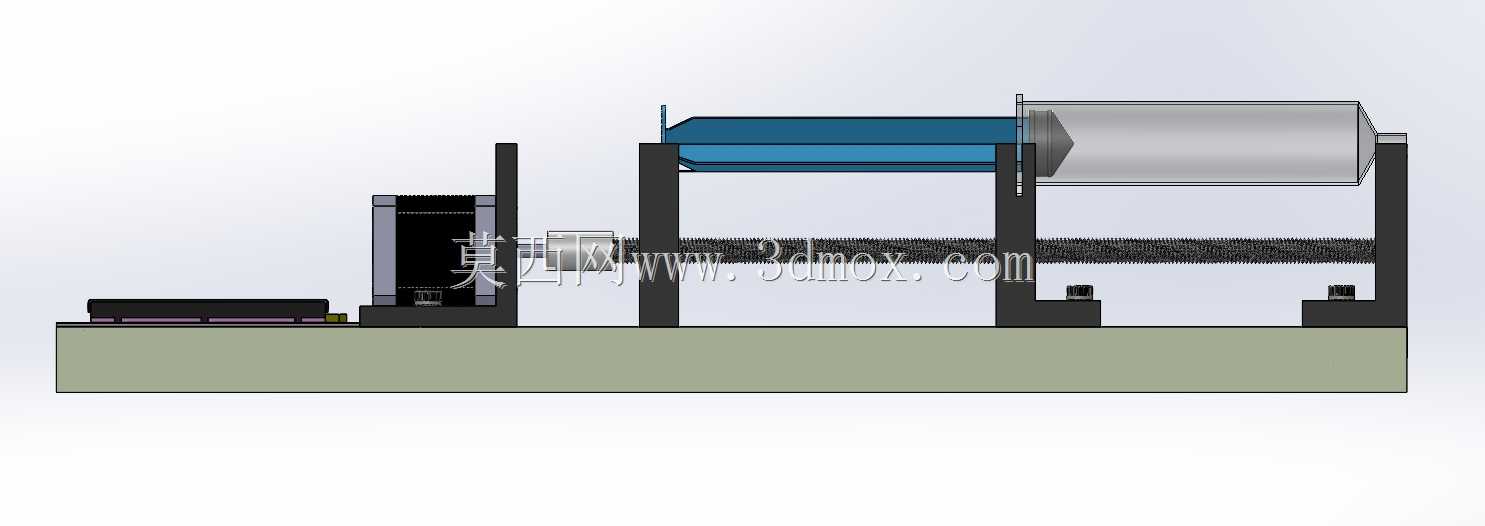

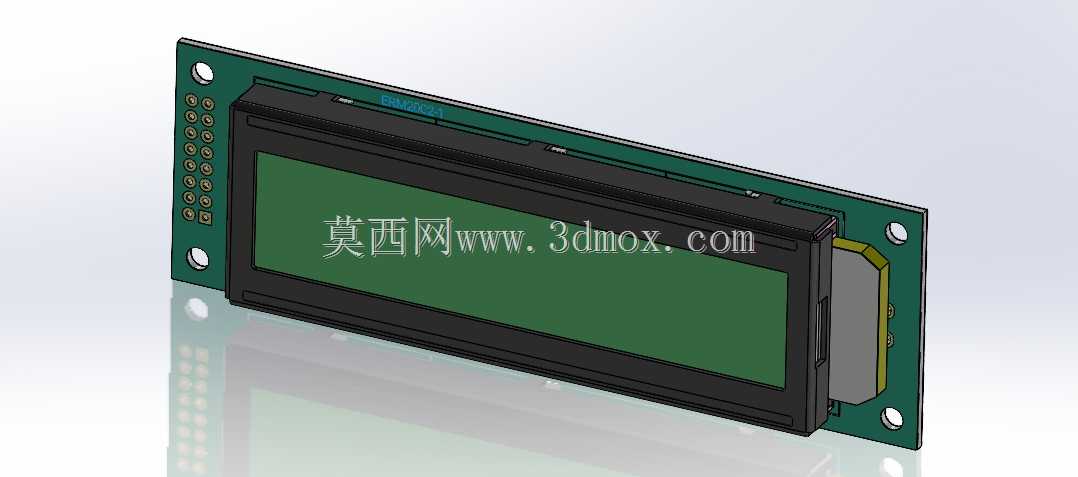

　　在临床诊疗场景中，注射式输液泵承担着高精度药液输注的核心职能，区别于常规重力输液模式，这类设备能够精准控制药液推送速率，尤其适用于麻醉给药、化疗药物输注、重症监护室血管活性药物维持、新生儿科微量补液等对输注精度要求极高的场景，可避免人工推注的速率波动问题，降低给药误差带来的临床风险。从结构设计逻辑来看，这套方案采用卧式直线推注布局，整体安装基座采用一体化型材加工思路，底部承载板预留了电路板安装槽位，可直接嵌入主控PCB与显示模块，前端的显示交互区采用下沉式安装设计，屏幕与操作按键的安装面略低于基座上平面，既能够避免日常使用中的磕碰损伤，也能让医护人员在站姿操作时获得更合适的观察视角。

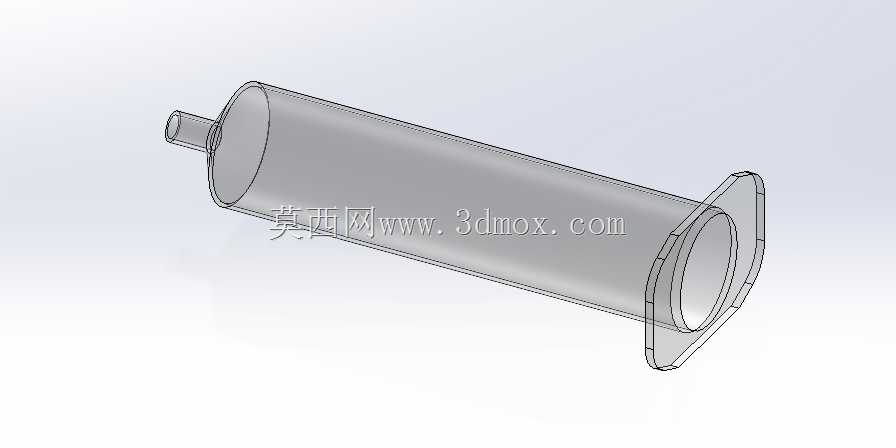

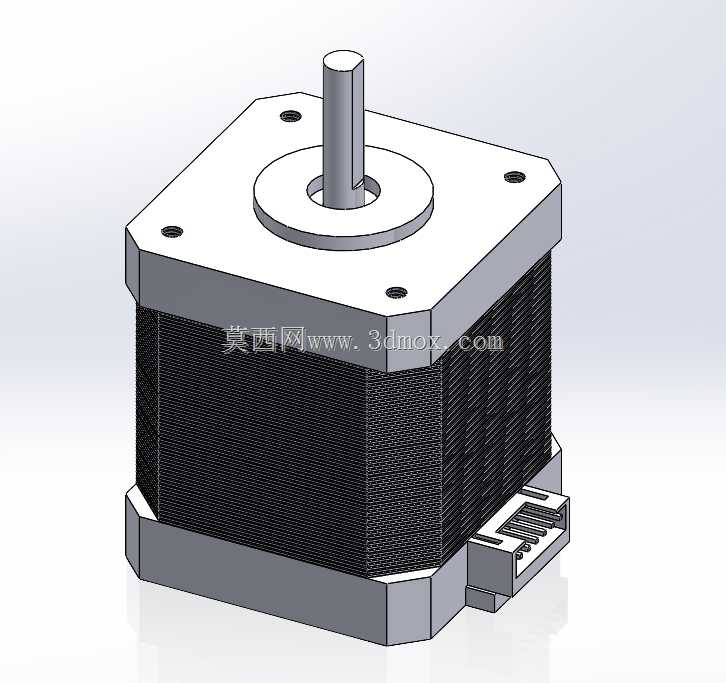

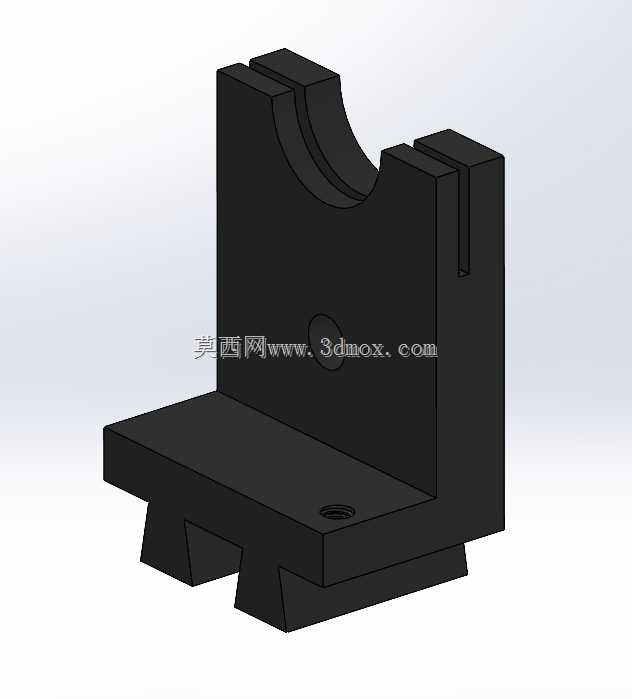

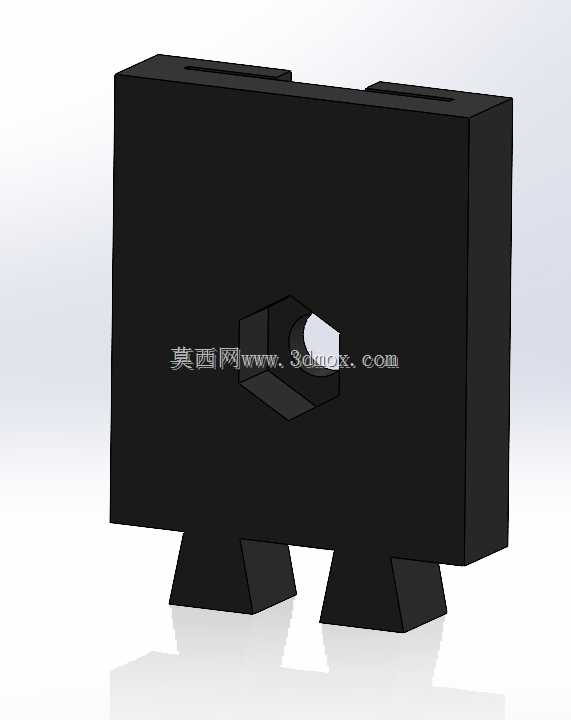

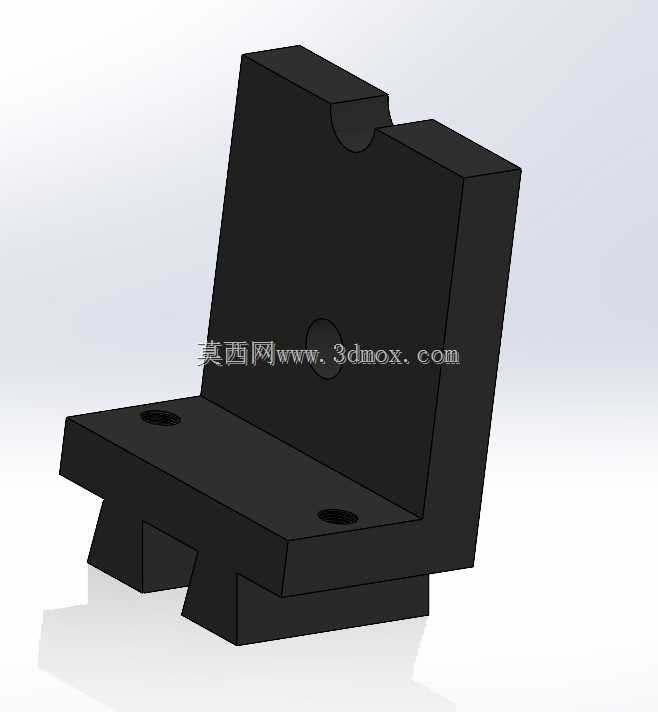

　　推注执行单元采用丝杠传动结构，将步进电机的旋转运动转化为推块的直线往复运动，丝杠两侧设置平行导向光轴，约束推块的运动自由度，避免推注过程中出现偏载卡顿，保证推力输出的同轴度；推块与注射器推杆的接触位置设计了可调式卡扣结构，可适配不同规格的标准注射器，无需更换专用夹具就能完成10ml到50ml规格注射器的装夹固定。注射器承载位设置了可调节的挡块结构，挡块上开设与注射器法兰匹配的卡槽，装夹时只需将注射器法兰卡入卡槽，调整挡块位置锁紧即可完成固定，操作流程符合临床医护的使用习惯，减少装夹步骤耗时。

　　从安装边界来看，整体结构的横向长度控制在常规医用设备放置台的容纳范围内，底部基座的宽度适配标准监护仪安装支架的固定孔位，既可以直接放置在治疗台面上使用，也能通过支架固定在病床旁的设备导轨上；整体高度设计避开了输液管路的常规走线高度，不会与周边的监护设备、输液架产生空间干涉。结构设计过程中充分考虑了临床使用的清洁需求，所有外露结构件均采用圆角过渡，无清洁死角，外露的传动部位设置了可拆卸的透明防护挡板，既能够观察推注运行状态，也能避免药液滴落、灰尘落入传动结构，日常消毒时可直接擦拭外表面，无需拆解复杂结构。

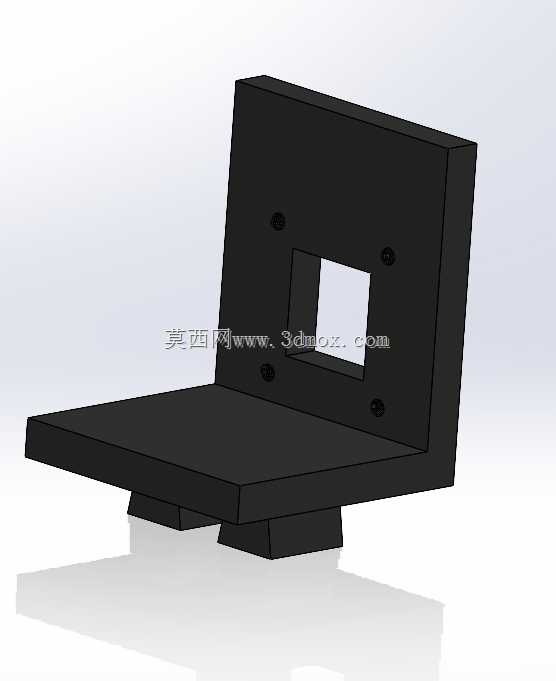

　　驱动单元的安装位设置了减震缓冲垫，可降低步进电机运行时的振动传递，避免振动传导至注射器导致药液输注出现脉动；末端的行程限位位置设置了机械触发式限位开关，当推块运行至行程端点时会自动切断动力输出，避免过度推注损坏注射器或导致药液过量输注。电路安装区与机械传动区采用隔板分隔，避免传动部位的润滑脂、意外渗漏的药液渗入电路区域造成短路故障，隔板上预留了走线槽位，电机连接线、限位开关信号线可通过走线槽规整接入主控板，避免线路外露被拉扯损坏。这套结构在设计时兼顾了加工工艺性，大部分结构件可采用常规的铣削加工完成，部分标准件如丝杠、光轴、紧固件均可直接采购通用规格，能够有效降低加工与装配成本，适合小批量试制与后续的量产优化。在推注精度控制方面，结构设计时通过控制丝杠的导程参数、导向轴的配合公差，将推块的直线运动误差控制在临床允许的范围内，配合主控系统的步进电机细分驱动，可实现每小时几毫升到几十毫升的大范围输注速率调节，满足不同临床场景的给药需求。装夹结构的设计充分考虑了不同品牌注射器的尺寸公差，卡槽与推块的接触位置预留了一定的自适应调整余量，即使注射器的外形尺寸存在小幅偏差，也能可靠装夹，不会出现装夹过紧无法安装或者装夹过松导致推注打滑的问题。
