喷射冲浪动力叶轮结构设计

　　这款叶轮是为喷射类冲浪动力装备定制的核心推进部件，在水上动力运动装备的推进系统中，叶轮直接决定了整套动力单元的推力输出效率与航行稳定性，区别于普通船用螺旋桨的开放式结构，这类叶轮适配泵喷推进流道，工作时完全处于导叶罩围成的封闭流道内，将动力轴输入的旋转扭矩转化为水流的高速喷射反推力，推动冲浪板在水面完成高速滑行、转向等动作。

　　从实际使用场景来看，这类叶轮主要适配小型手持动力冲浪板、喷射滑水板这类轻量化水上运动装备，这类装备整体自重轻、动力输出轴的安装空间极其有限，同时要求叶轮在高转速工况下不能出现水流紊流导致的推力损失，还要避免水中夹杂的细小沙粒、水草对叶片边缘造成过度磨损，因此在结构设计阶段，首先要匹配对应泵喷腔体的安装边界：轮毂中心的锥面定位结构直接和动力输出轴的锥段配合，端面的中心孔为锁紧螺栓的安装让位，保证叶轮和轴的同轴度控制在0.02mm以内，避免高转速下出现动不平衡导致的整机振动。

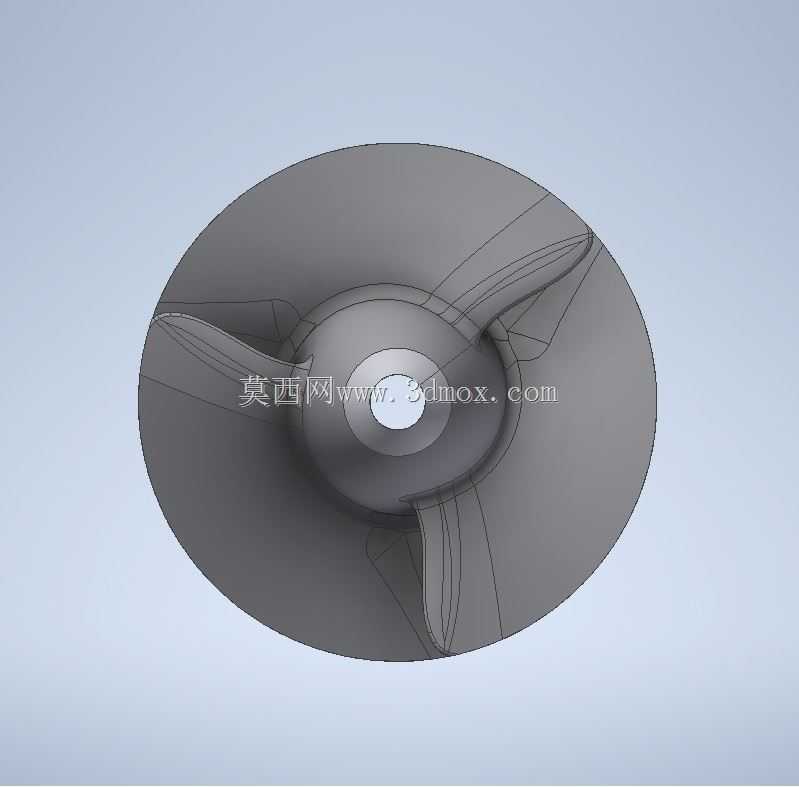

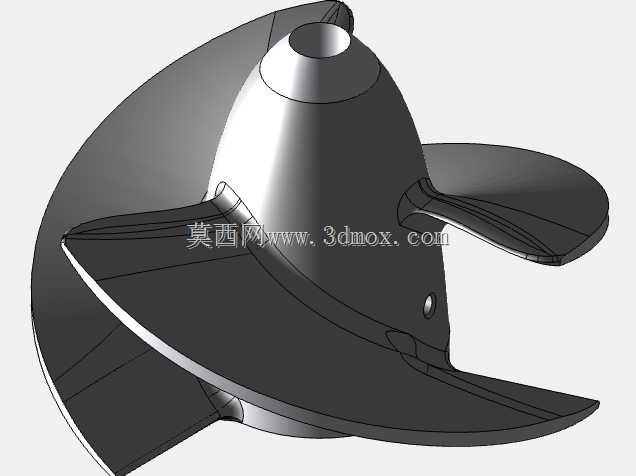

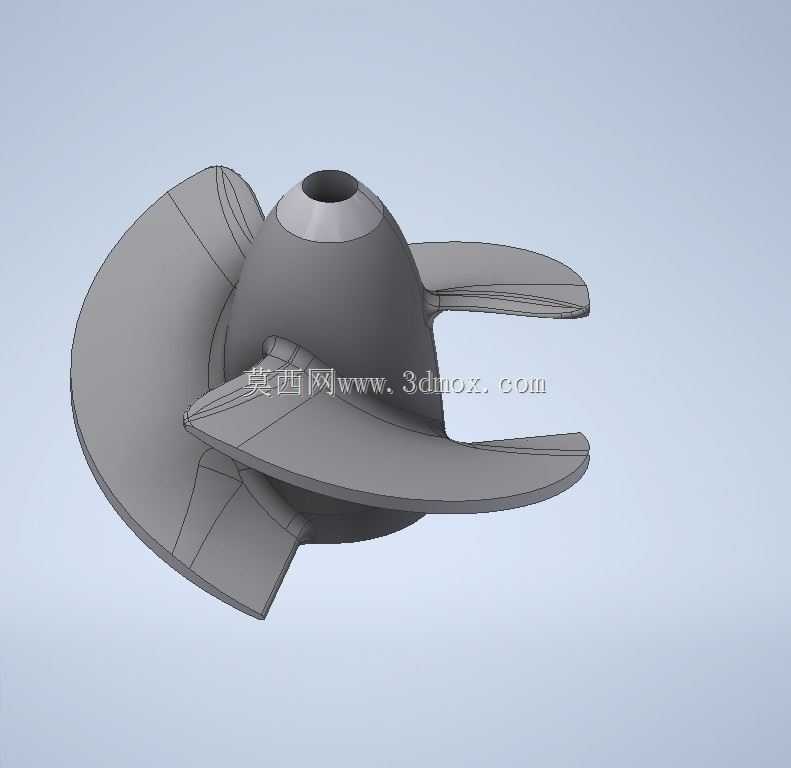

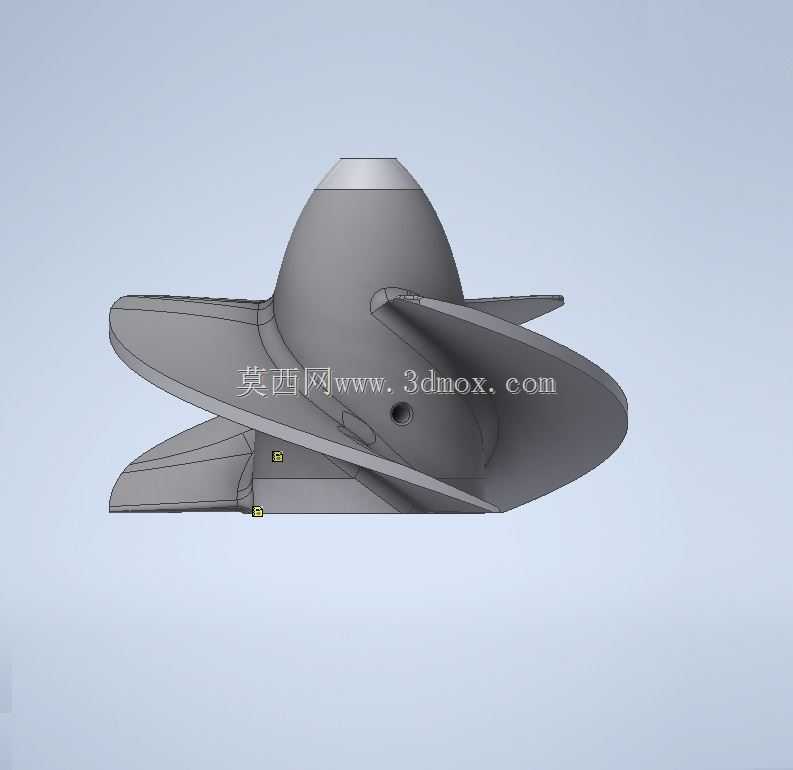

　　叶片的型线设计完全围绕泵喷流道的水力特性展开，三片叶片沿轮毂周向均布，叶片的前缘做了圆滑过渡修型，降低水流进入叶轮流道时的撞击损失，叶片从轮毂根部到外缘的扭角经过多轮水力仿真迭代，保证不同半径位置的水流都能获得均匀的轴向加速，避免叶顶间隙出现回流损耗；叶片的外缘做了等距切边处理，和泵喷腔体内壁的间隙控制在0.3mm-0.5mm之间，间隙过小会导致装配时叶片和腔壁剐蹭，间隙过大会增大叶顶泄漏流造成推力下降。轮毂前端的导流帽采用流线型椭球结构，能够引导前方来水顺畅进入叶轮流道，减少轮毂前端的滞流区带来的水力损失。

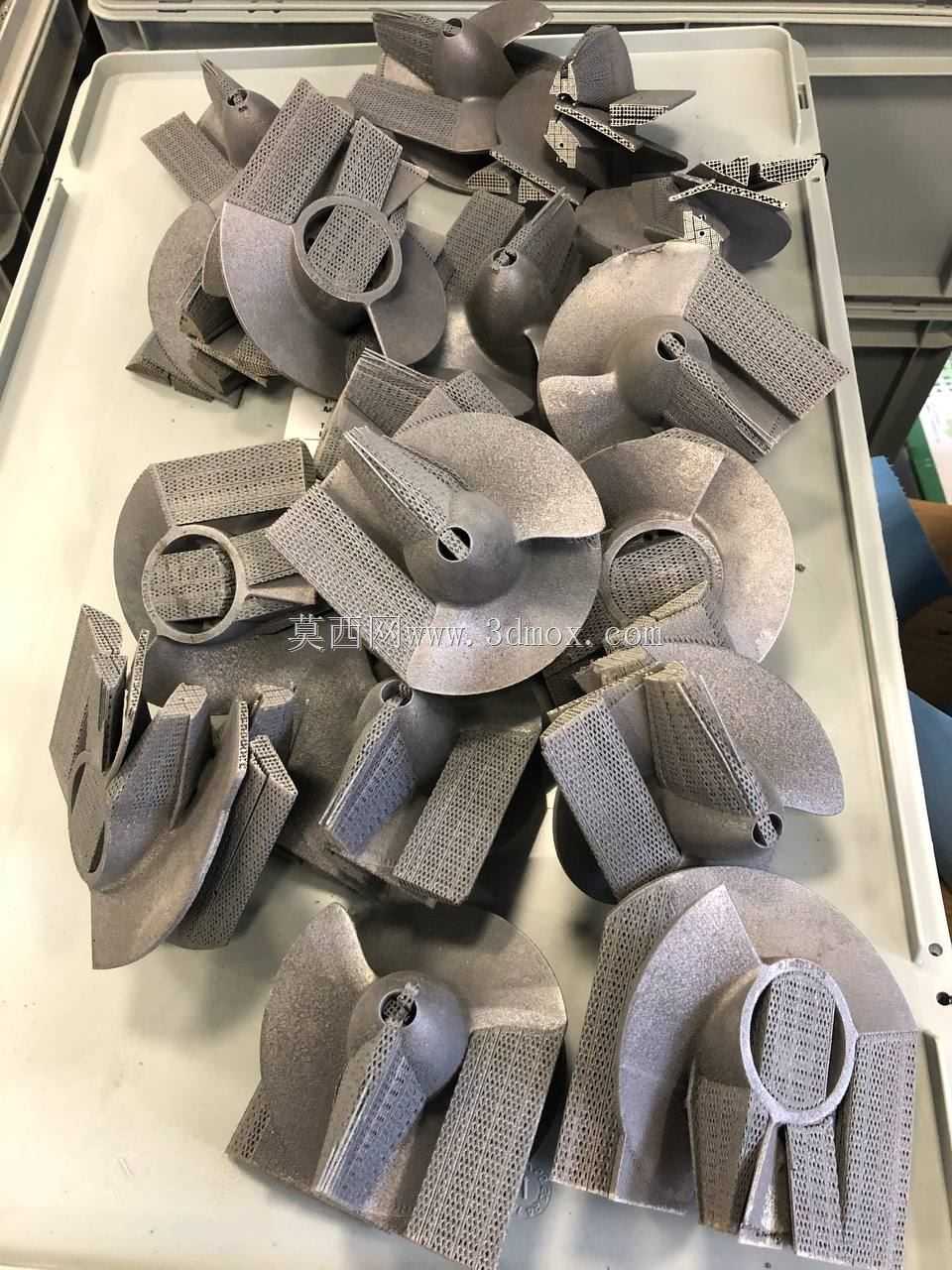

　　考虑到这类叶轮采用SLM金属3D打印工艺成型，设计时对叶片的壁厚做了梯度优化，轮毂根部的叶片壁厚最大，向外缘逐渐减薄，既保证打印过程中叶片不会出现支撑不足的变形，也能控制叶轮整体重量，降低动力轴的转动惯量，让动力响应更灵敏。打印完成后的温度释放工序是保证尺寸精度的关键，需要在恒温环境下做时效处理消除打印内应力，避免后续使用中出现叶片变形导致动平衡超差。

　　在实际安装适配时，需要注意叶轮后端和导叶体的轴向间隙，这个间隙直接影响水流从叶轮流出后进入导叶段的整流效果，间隙过大会导致水流旋流无法被导叶充分整流，降低推进效率，间隙过小则可能在轴系窜动时出现叶轮和导叶的碰撞磨损。叶片表面的粗糙度也会影响水力效率，打印完成后需要对叶片工作面做抛光处理，降低水流和叶片表面的摩擦阻力，实际测试中，这款叶轮的推力输出曲线线性度更好，在额定转速下能够让冲浪板获得更平顺的加速体验，不会出现普通叶轮在高转速下的推力突降问题，同时三片叶的结构相比四叶结构，在相同转速下的振动更小，适合长时间高速滑行的使用需求。
