卧式单级离心泵工业流体输送结构设计

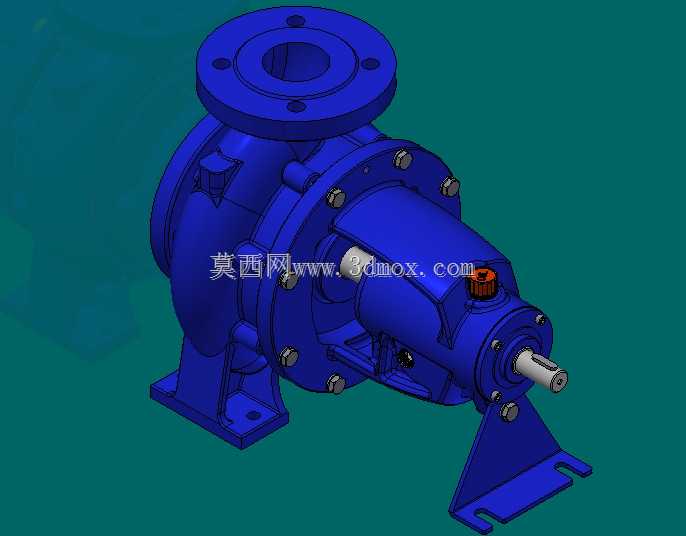

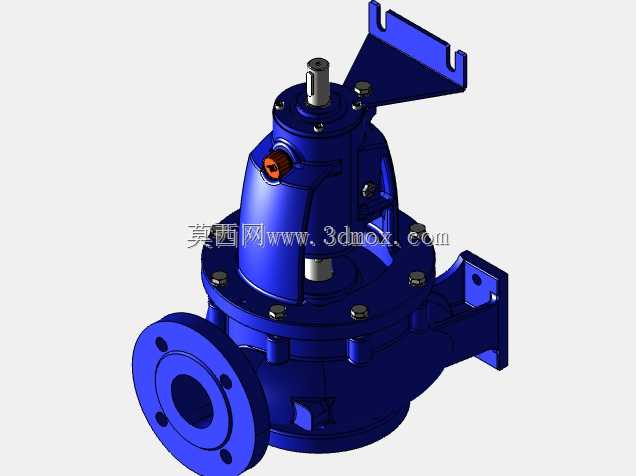

　　这款卧式单级离心泵的三维结构，完全围绕工业现场流体输送的实际工况搭建，日常在市政供水、暖通循环、化工介质输送、冷却水循环系统里都能见到同结构产品的身影，核心作用是为管路内的流体提供稳定压头，克服管路沿程阻力与高程差，实现液态介质的定向输送。从结构设计逻辑来看，整体采用后开门式结构布局，检修时无需拆解进出水法兰与管路，只需松开泵体与轴承架的连接螺栓，即可将转子部件整体抽出，大幅降低现场运维的拆装工作量，这也是卧式单级离心泵在工业场景长盛不衰的核心设计优势之一。

　　泵体进出口采用法兰连接形式，进水口沿轴向水平布置，出水口沿垂直方向向上布置，这种流道走向能最大程度降低流体进入叶轮时的紊流损失，法兰端面的螺栓孔位完全匹配通用管路法兰标准，现场对接时无需额外加工转接件。叶轮采用闭式结构设计，叶片为后弯式曲面，建模时完全按照水力模型的流线做曲面拟合，能在保证额定流量扬程的前提下，降低流体在叶轮流道内的水力冲击，减少运行时的振动与噪音，叶轮与泵轴之间采用键连接传递扭矩，轴端设置锁紧螺母防止叶轮运行时轴向窜动。泵轴的支撑采用两套深沟球轴承，分别布置在轴承架的前后两端，轴承位置预留了润滑脂加注空间，轴承端盖设置了密封结构，防止润滑脂泄漏同时阻挡外界粉尘进入轴承腔。轴封位置采用填料密封与机械密封兼容的结构设计，用户可根据输送介质的腐蚀性、温度、是否含固体颗粒等工况灵活选择密封形式，密封腔的尺寸完全符合通用密封件的安装标准，备件替换时无需对泵体做二次加工。安装底座采用一体式铸铁支架结构，泵脚位置设置了长条形安装孔，可适配不同规格的地脚螺栓，安装时能在一定范围内调整泵的水平位置，抵消基础施工时的位置误差，底座的加强筋布局完全按照运行时的受力方向设置，能承受泵运行时的径向力与轴向力，避免泵体运行时产生共振。

　　从安装边界来看，整机的轴向长度、进出口法兰的中心高度、底座安装孔的间距都严格遵循行业通用的安装尺寸标准，同参数的老旧泵替换时可直接对接原有管路与基础，无需重新浇筑基础或改动管路，大幅降低设备替换的施工成本。流道部分的建模完全考虑了铸造工艺的要求，所有过流面的过渡圆角都做了工艺性处理，避免铸造时出现尖角砂眼，泵体壁厚按照额定工作压力的1.5倍安全系数取值，能满足常规工业场景的耐压要求，泵体上预留了排气螺塞与放水螺塞的安装位，开机前可通过排气螺塞排净泵腔内的空气，避免气缚现象，停机检修时可通过放水螺塞排净泵腔内的残留介质，防止冬季冻裂泵体。

　　轴承架与泵体的配合面采用止口定位，装配时能保证转子部件与泵体流道的同轴度，减少叶轮与泵体口环之间的摩擦，口环位置采用可更换的耐磨环设计，长期运行出现磨损后只需更换口环即可恢复性能，无需更换整个泵体或叶轮，大幅降低全生命周期的维护成本。整体建模时所有配合面的公差都按照机械设计手册的推荐值设置，转动件与静止件之间的间隙完全符合实际装配要求，不存在干涉问题，可直接用于生产出图、虚拟装配验证、运维拆装培训等场景，也可作为流体仿真分析的几何基础，导入仿真软件后即可划分网格开展流场、应力场的相关计算。
