恒速无齿轮连杆传动机构结构设计

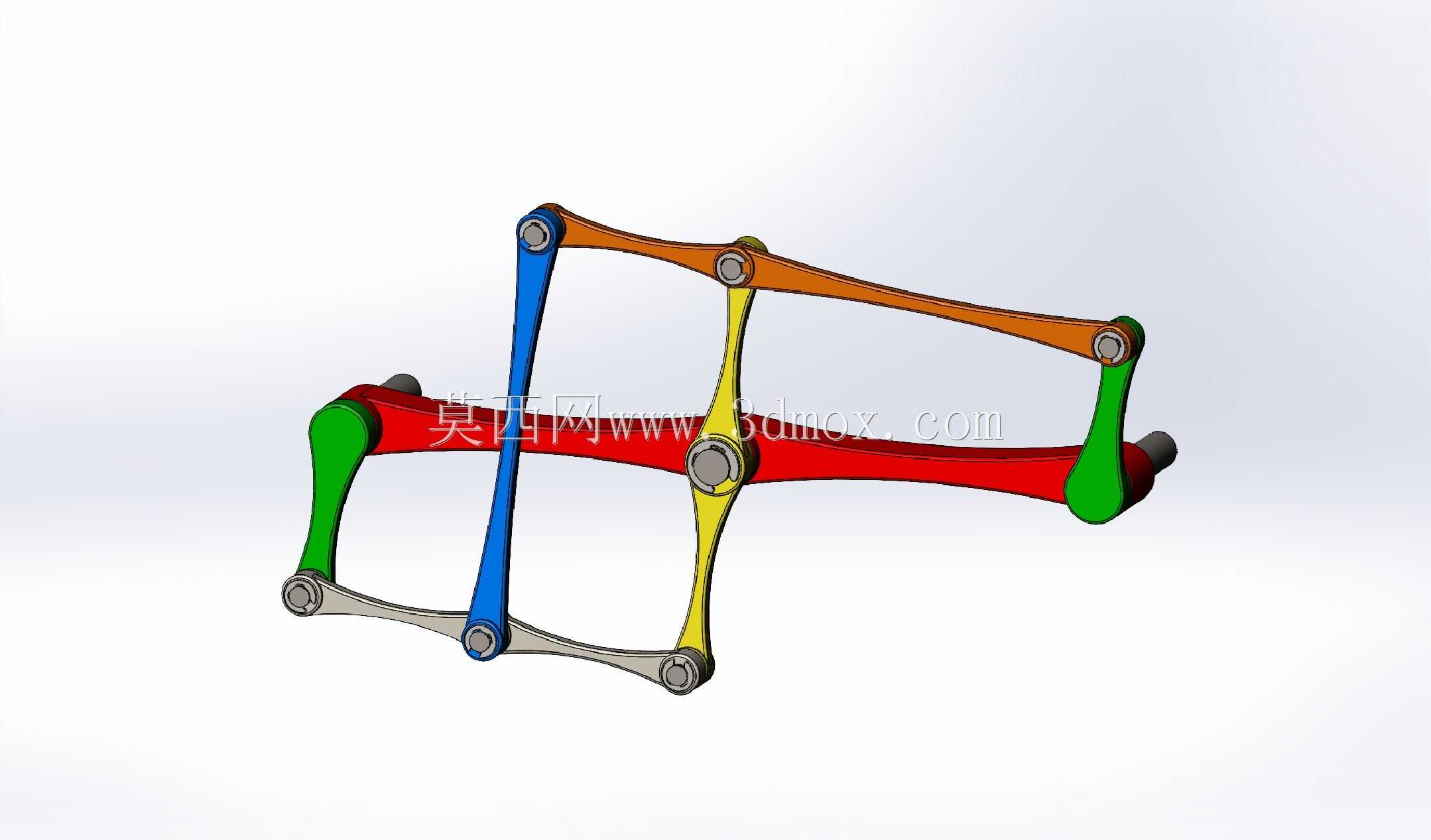

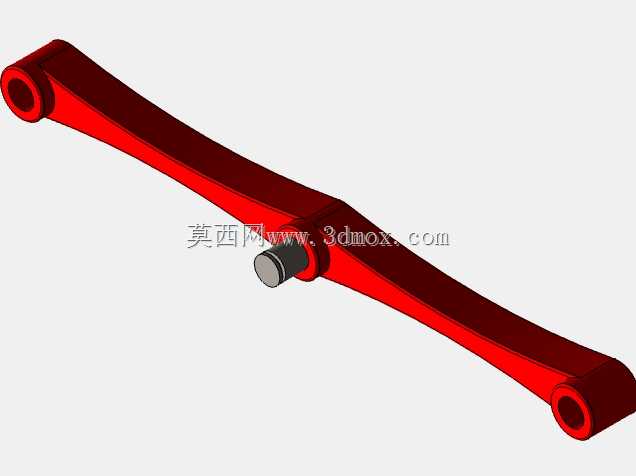

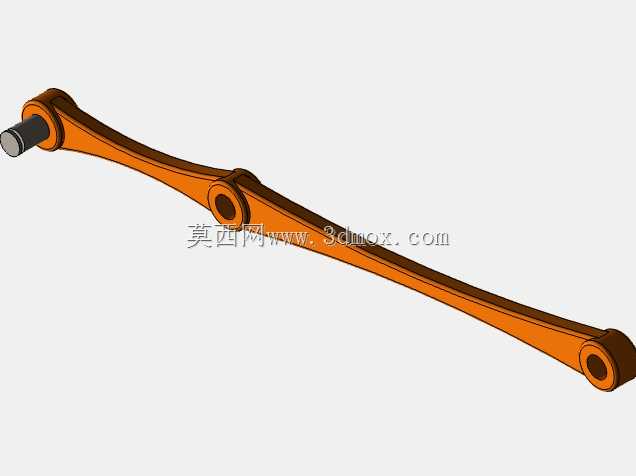

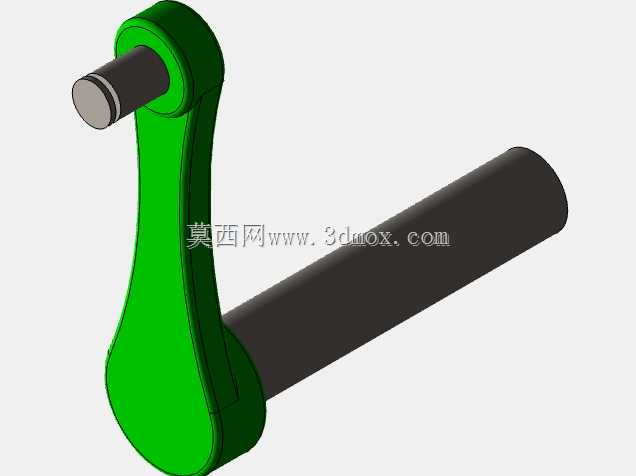

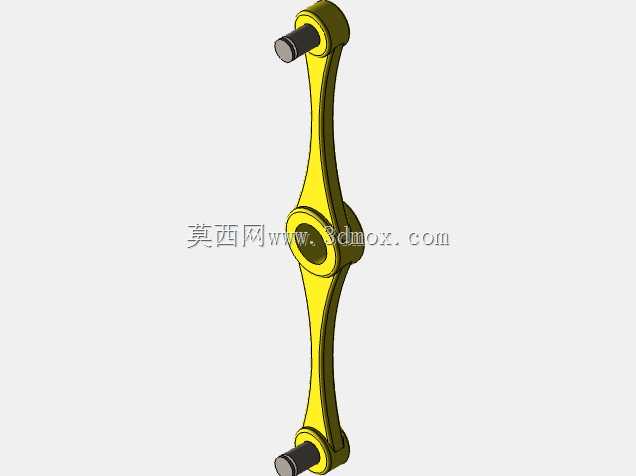

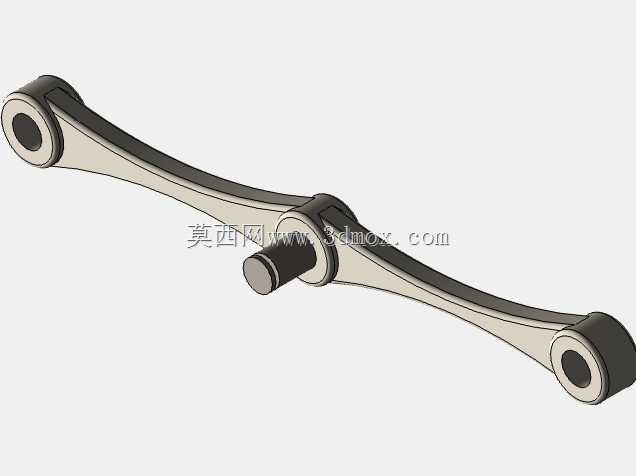

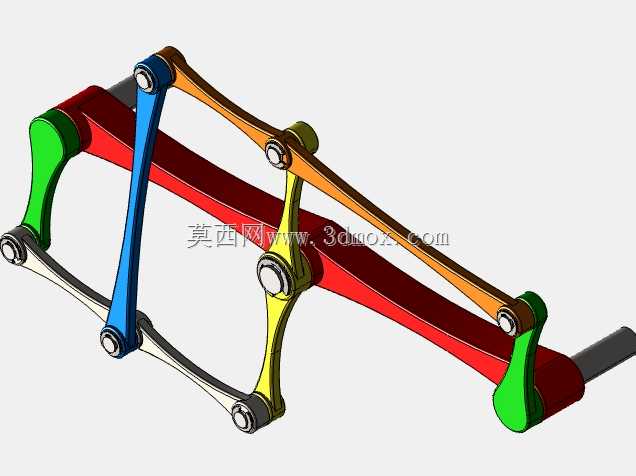

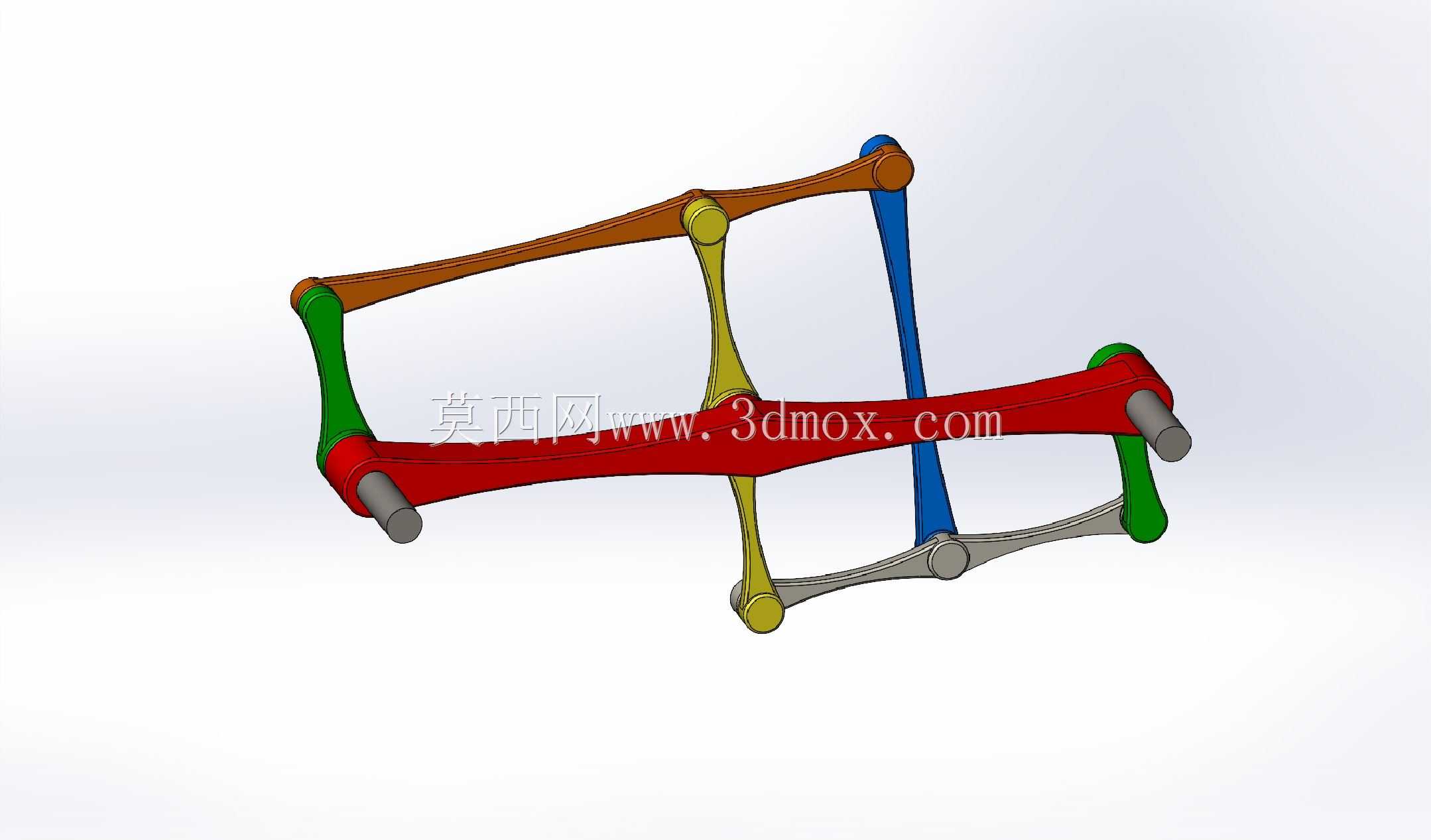

　　这套恒速无齿轮传动连杆结构，核心是通过多组铰接连杆的运动耦合，实现输入端到输出端的恒定转速比传递，完全摒弃了传统齿轮啮合的传动形式，从根源上避免了齿轮传动存在的回程间隙、啮合噪音、齿面磨损以及润滑维护需求，在对传动洁净度、低噪音、免维护有要求的场景下具备独特的应用优势。从结构布局来看，整套机构以一根横向布置的固定主轴作为安装基准，红、蓝、绿、黄四组不同长度的铰接连杆通过销轴依次连接，形成闭合的多连杆运动链，输入端的回转动力通过第一组连杆输入后，会经过多组连杆的铰接点进行运动分解与合成，最终在输出端形成与输入转速完全恒定的回转输出，整个运动过程中所有铰接点均为低副转动连接，接触应力远低于齿轮啮合的高副接触，零部件的疲劳寿命更长，对加工精度的容错率也更高。

　　在实际应用场景中，这类无齿轮恒速传动机构可以适配食品加工、医疗制药、洁净车间输送等对润滑脂泄露零容忍的工况，传统齿轮传动需要定期加注润滑脂，一旦出现密封失效泄露就会污染生产环境，而这套连杆机构的铰接点仅需采用自润滑轴承即可实现长期免维护运行，完全不会产生油污泄露问题。同时在轻载高速的传动场景下，比如小型自动化设备的同步输送、展示装置的匀速传动、精密仪器的动力传递环节，该机构没有齿轮啮合的高频冲击噪音，运行过程的噪音水平可以控制在30分贝以内，远低于同功率齿轮传动的噪音值，适合对环境噪音有严格要求的办公、展示、医疗场景。

　　从设计思路层面拆解，这套机构的核心是通过多连杆的长度参数匹配，抵消传统连杆机构存在的输出转速波动，常规四连杆机构的输出转速会随曲柄转角呈现周期性波动，无法实现恒速传动，而这套结构通过增加两组耦合连杆，将原本单组连杆的转速波动进行反向抵消，在整个360度回转周期内，输出端的转速波动可以控制在0.5%以内，完全达到齿轮传动的恒速精度。在安装边界上，整套机构的轴向厚度仅为单根连杆的厚度加上铰接销轴的限位余量，径向尺寸则由最长连杆的回转半径决定，相比同传动比的齿轮组结构，轴向安装空间可以压缩60%以上，非常适合在扁平狭小的安装空间内布置，不需要预留齿轮啮合的侧隙调整空间，也不需要设计复杂的轴承座支撑结构，仅需固定两端的主轴安装位即可完成整套机构的装配。

　　在功能特性上，这套机构还具备过载保护的天然属性，当输出端遭遇突发过载时，铰接连杆会在受力超过销轴的静摩擦阈值时产生相对滑动，不会像齿轮传动那样出现断齿、轴断裂等不可逆损坏，过载解除后即可自动恢复正常传动，不需要额外加装过载离合器，简化了整套传动系统的结构。同时整套机构的所有零部件均为平面连杆类零件，加工工艺非常简单，仅需通过激光切割、冲压即可完成连杆毛坯的加工，不需要滚齿、磨齿等复杂的齿轮加工工序，零部件的加工成本仅为同精度齿轮传动的30%左右，适合大批量低成本应用。在装配环节，所有铰接点均采用统一规格的销轴连接，不需要做齿轮的啮合侧隙调整、接触斑点校验等复杂装配工序，普通装配工人即可快速完成整套机构的组装，装配效率相比齿轮传动提升两倍以上。

　　从运动特性来看，这套机构的输入输出端可以实现同轴布置，也可以根据安装需求调整为平行轴布置，只需要调整对应连杆的长度参数即可适配不同的轴间距要求，不需要像齿轮传动那样根据轴间距重新匹配齿轮的模数、齿数，参数调整的灵活性更强。在长期运行过程中，连杆铰接点的磨损属于均匀磨损，磨损后仅需更换铰接处的自润滑轴套即可恢复传动精度，不需要更换整个连杆零件，后期维护成本极低，而齿轮传动一旦出现齿面磨损，就需要成对更换匹配的齿轮，维护成本和维护难度都更高。针对轻载传动场景，这套机构的连杆还可以采用工程塑料材质加工，进一步降低整体重量和运行噪音，同时具备绝缘、无磁的特性，可以适配有电磁屏蔽要求的特殊传动场景，这是金属齿轮传动无法实现的特性。
