碎纸类物料裁切输送组合传动结构

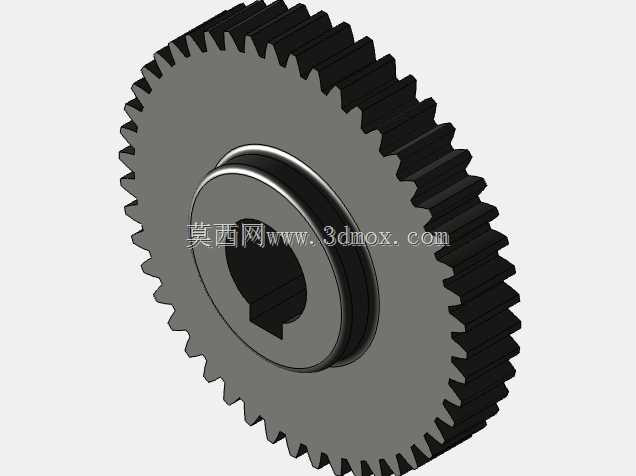

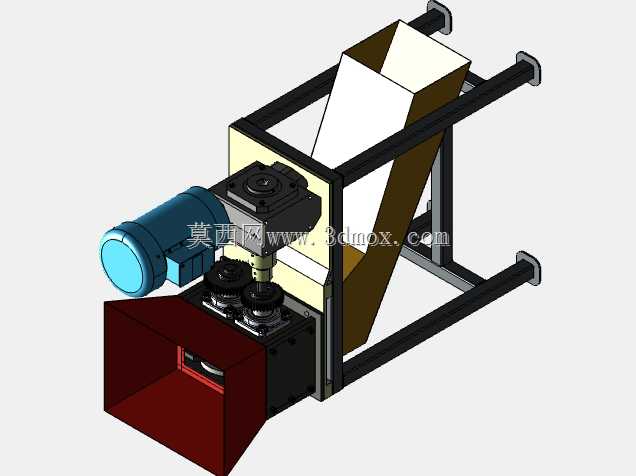

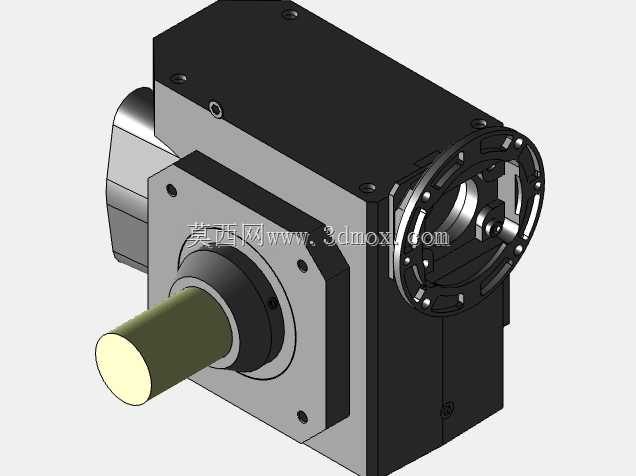

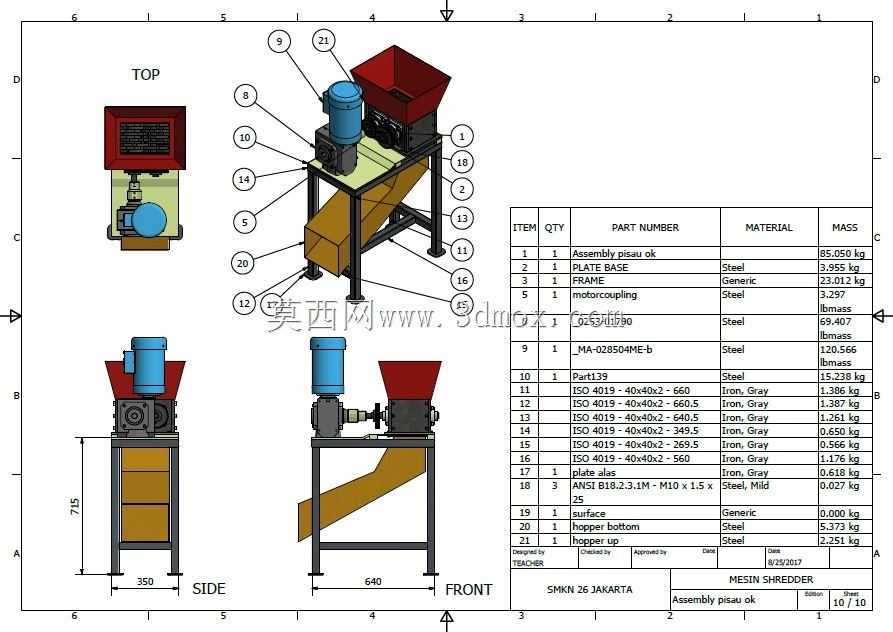

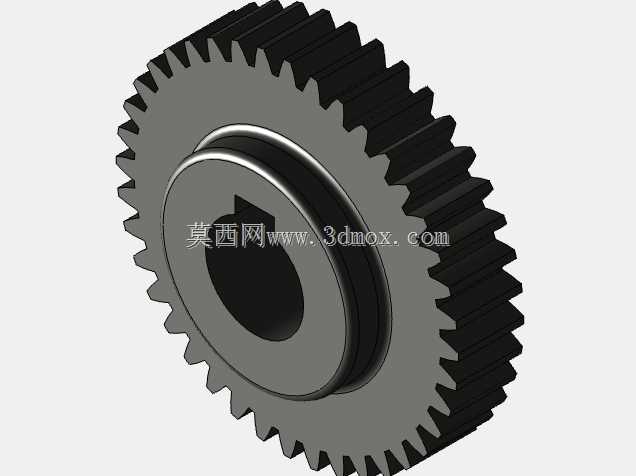

　　这套结构主要面向办公碎纸、小型纸品裁切、薄卡纸分切回收类场景设计，核心功能是完成薄型纸质、薄卡类物料的连续裁切与碎料输送，适配桌面级小型碎纸设备、小型纸品加工边角料回收装置的内部传动需求，可直接嵌入对应设备的机架内部完成动力传递与执行动作输出。从结构布局来看，整套传动系统采用侧装动力输入设计，输入端的两组渐开线圆柱齿轮承担减速增扭作用，将驱动电机输出的高转速低扭矩动力转换为裁切辊轴所需的低转速大扭矩动力，齿轮模数选取适配薄料裁切的负载需求，齿面啮合间隙控制在合理范围，避免传动过程中出现卡滞、跳齿问题，保障动力传递的平稳性。

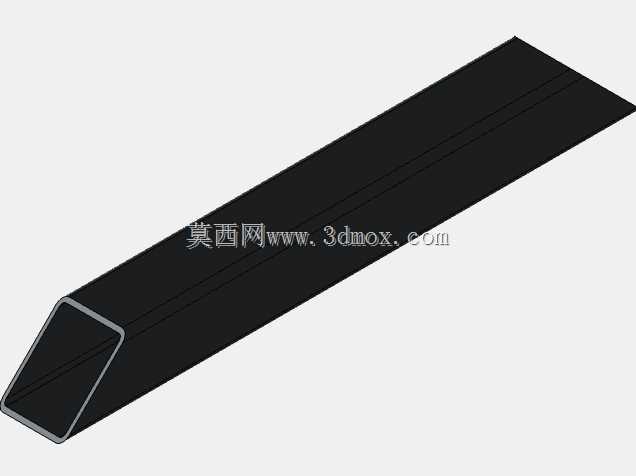

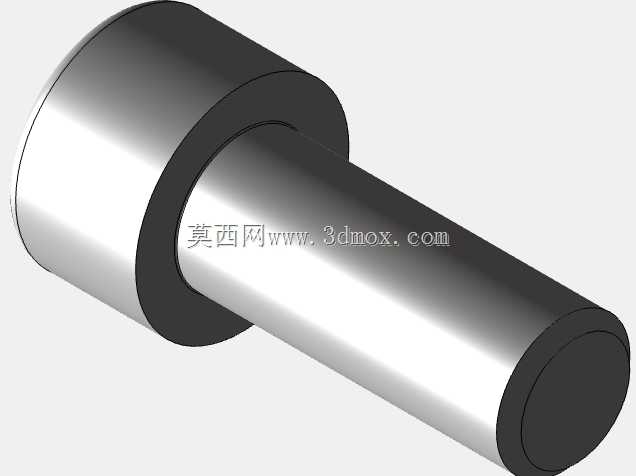

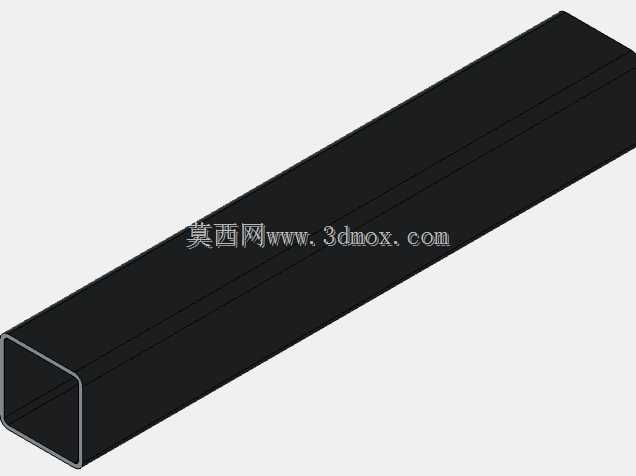

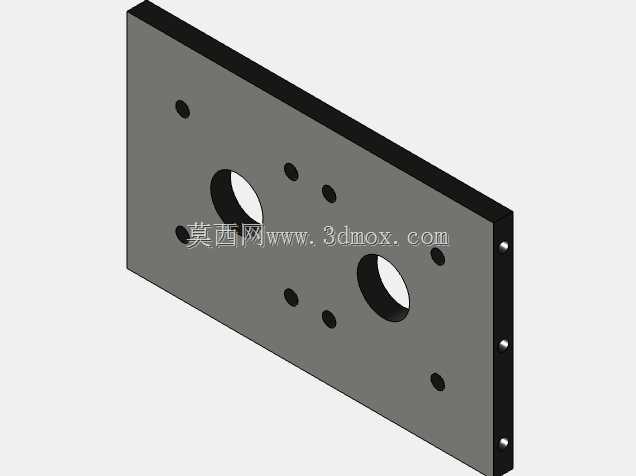

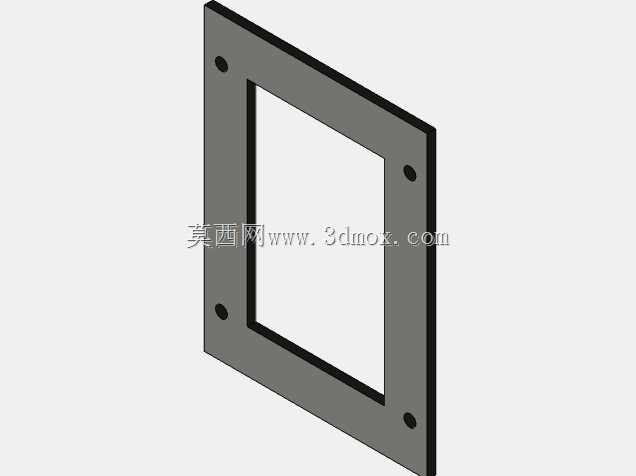

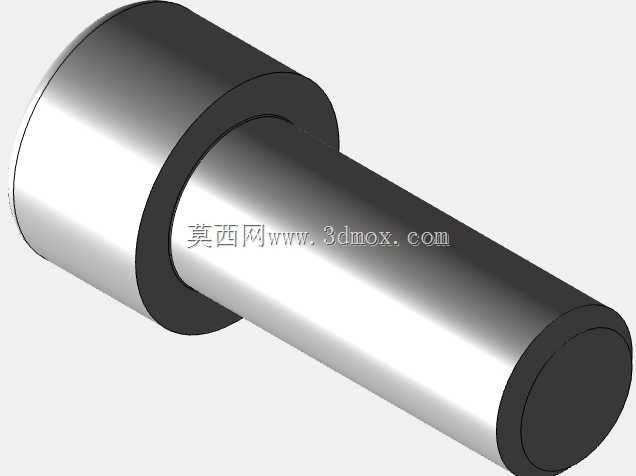

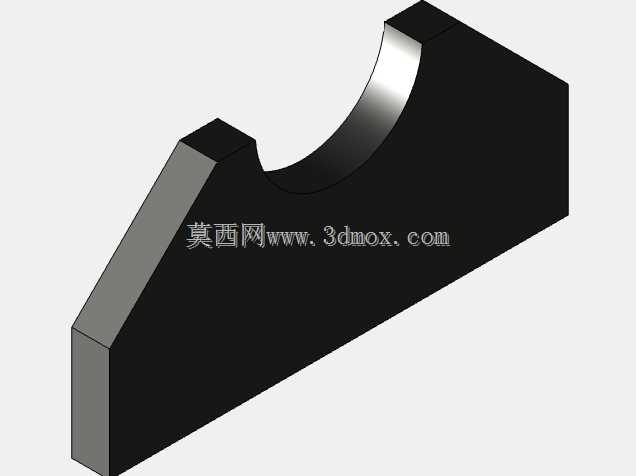

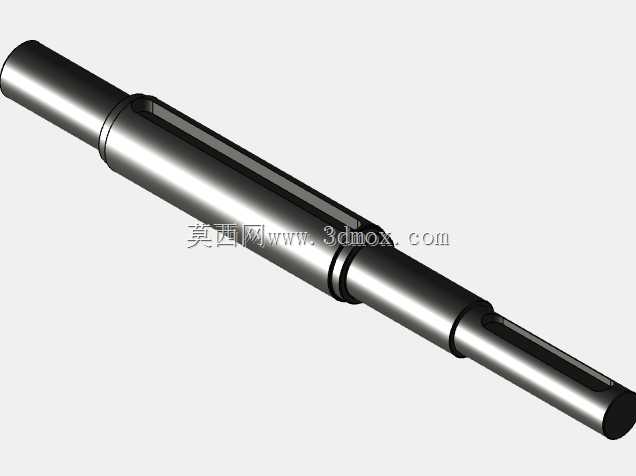

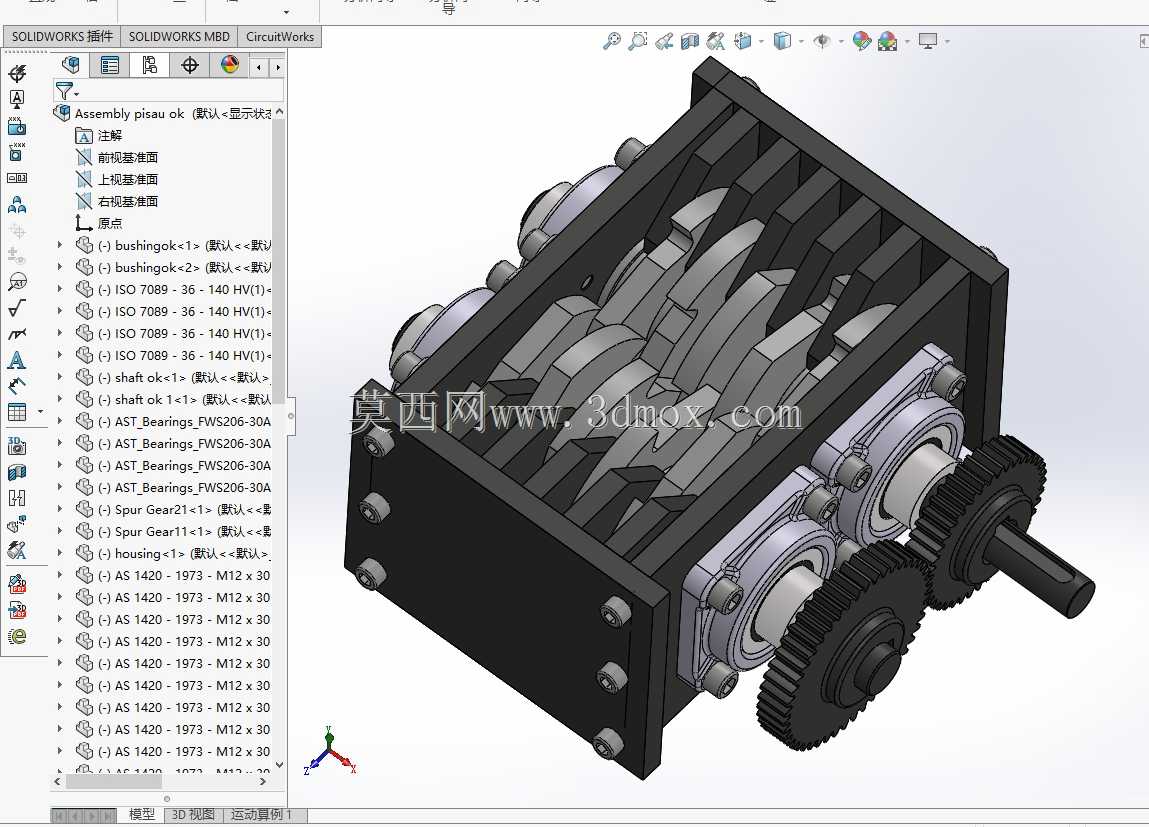

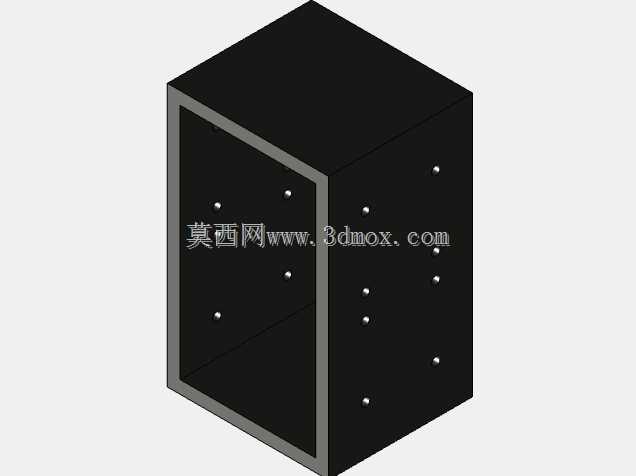

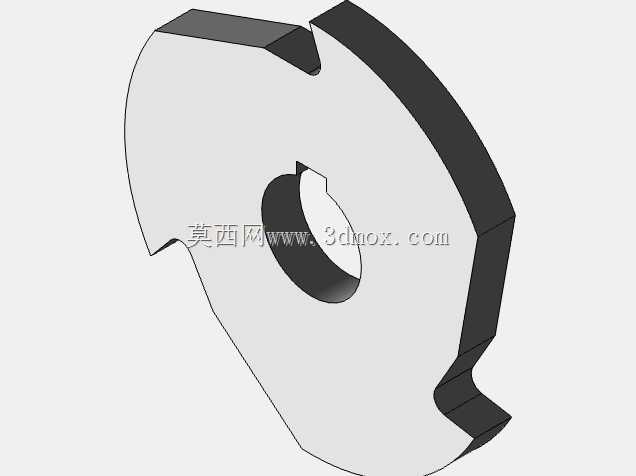

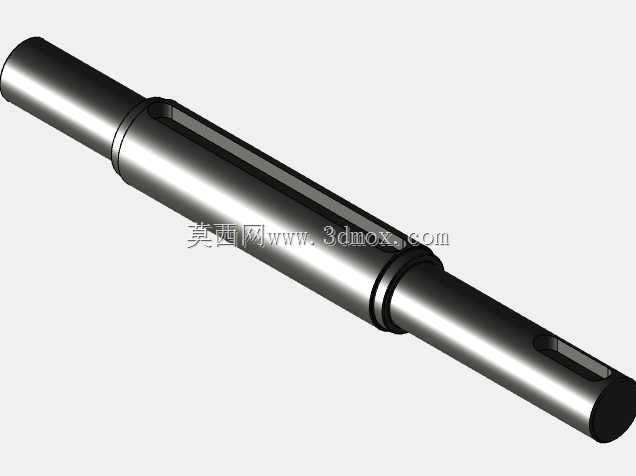

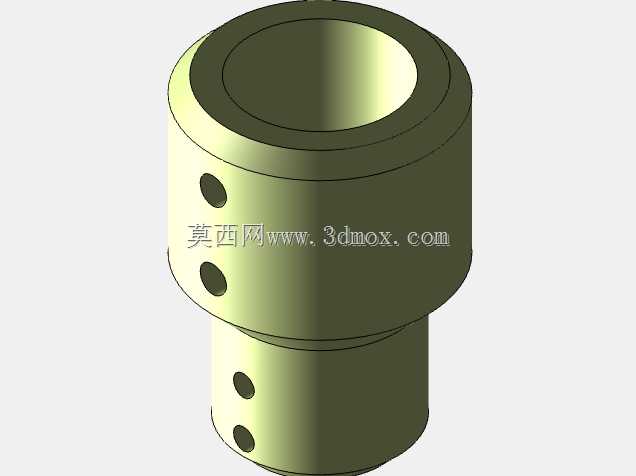

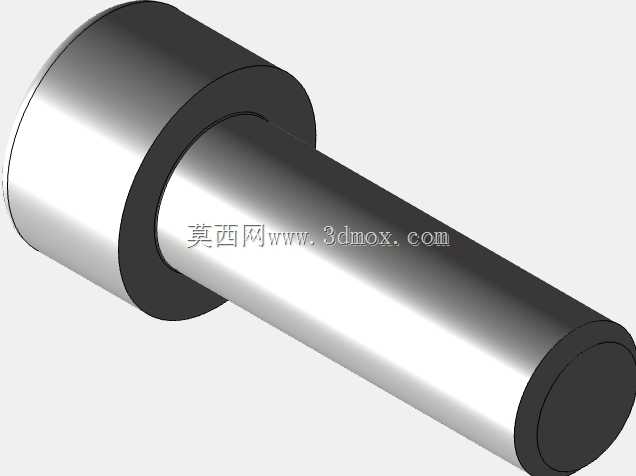

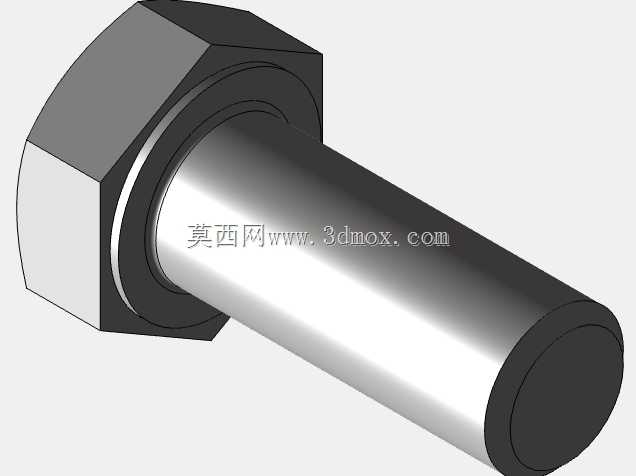

　　裁切执行段采用多组平行排布的辊刀结构，辊刀与固定刀座的配合间隙经过精确校核，可稳定裁切定量范围内的纸张、薄卡纸类物料，不会出现连刀、裁切不彻底的问题；辊刀两端采用轴套定位安装，可快速拆卸更换磨损的刀组，降低后期维护的拆装难度。两侧的钣金机架承担整个组件的支撑定位作用，机架上的安装孔位采用统一的基准设计，保障各辊轴、齿轮组件的同轴度与平行度，安装时无需额外配做定位孔，可直接通过标准紧固件完成各部件的组装；机架外侧预留的安装凸台可直接与设备外壳的安装位对接，安装边界尺寸适配常规桌面级碎纸设备的内部腔体空间，不会出现与其他内部部件干涉的问题。

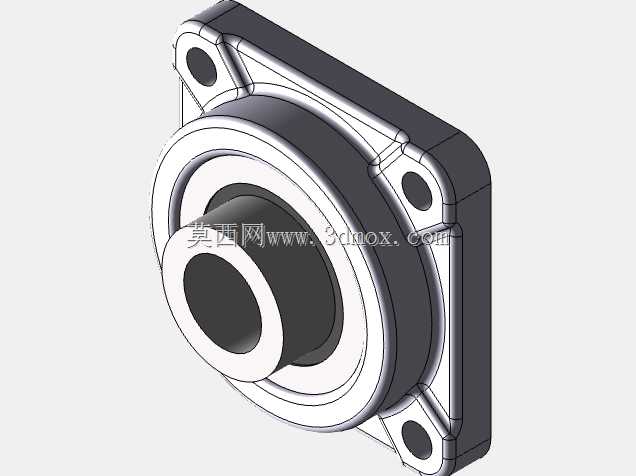

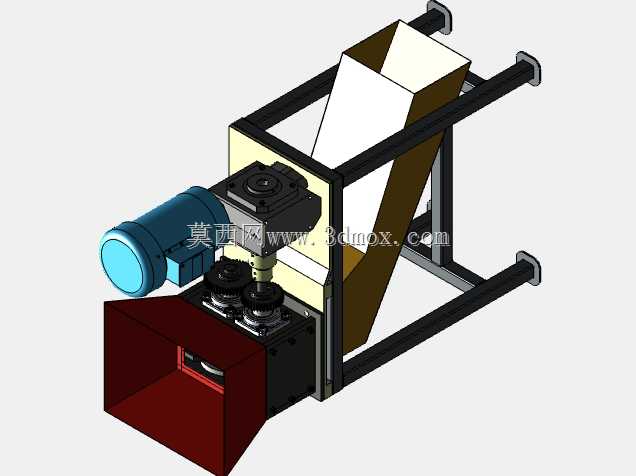

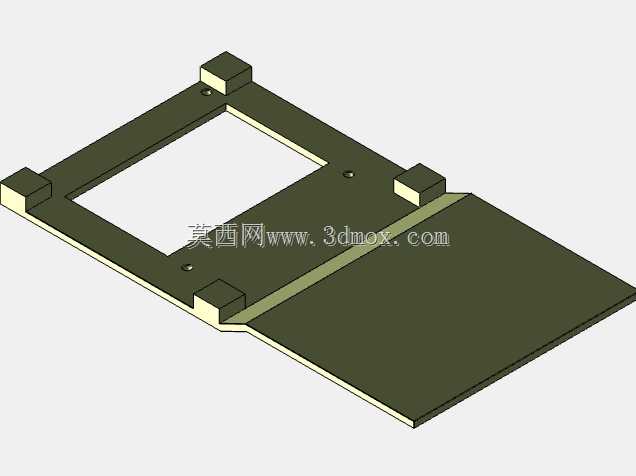

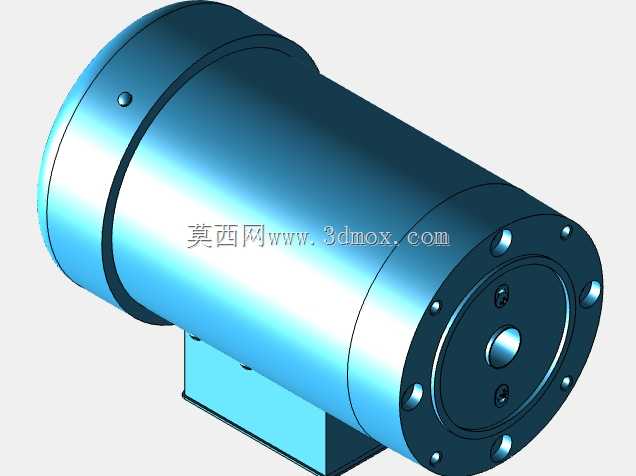

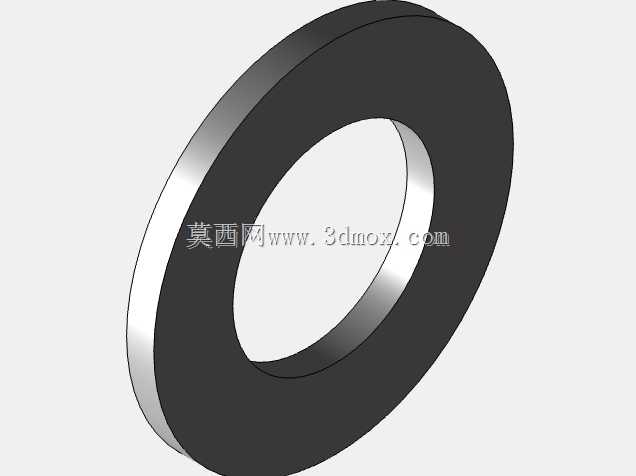

　　碎料导出段设置有倾斜导料结构，裁切完成的碎料可顺着导料斜面直接落入下方的收纳腔体，无需额外设置导料拨片，简化了整体结构。设计过程中优先考虑了传动效率与维护便捷性的平衡，齿轮传动段采用脂润滑即可满足长期运行需求，无需复杂的油路润滑系统；各转动副的位置均设置有防尘挡圈，可阻挡裁切产生的纸尘进入转动配合面，延长部件的使用寿命。整套结构的动力输入轴位置预留了标准的联轴器安装位，可适配不同功率的驱动电机，设备选型时可根据实际裁切物料的厚度、处理效率需求匹配对应参数的动力单元，无需对主体结构做大幅修改。

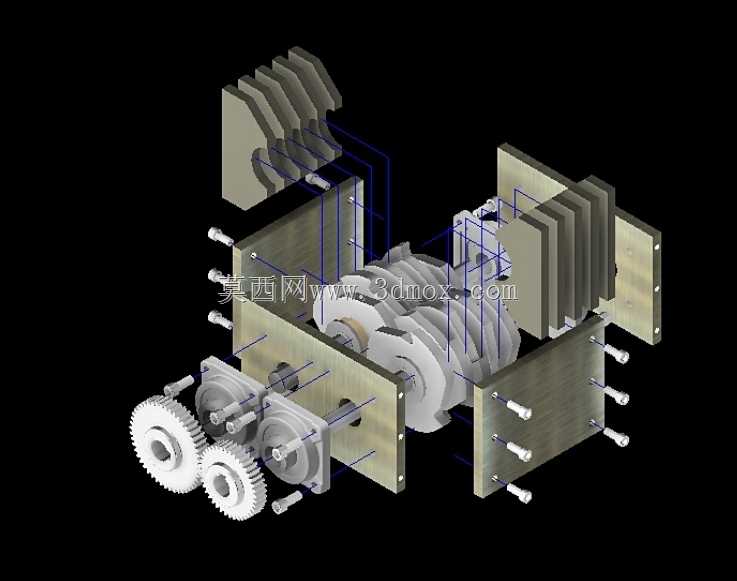

　　从安装适配性来看，整体结构的横向、纵向、高度尺寸均控制在小型桌面设备的常规内部尺寸范围内，各部件的安装顺序遵循从下到上、从侧到中的装配逻辑，组装时可先将齿轮组、辊轴组件预装在单侧机架上，再合装另一侧机架，最后拧紧紧固件即可完成主体装配，装配流程简单，对装配人员的技术要求较低，适合批量生产组装。结构运行过程中，齿轮啮合的噪音经过齿形修型优化，运行噪音控制在办公场景可接受的范围内，不会产生过大的工作噪音；辊刀的动平衡经过校准，高速运行时不会出现明显的振动，保障设备运行的稳定性。
