齿轮联动式机械夹持爪结构设计

　　这款齿轮联动夹持爪，核心采用多圆柱直齿轮啮合作为传动核心，区别于传统连杆式夹爪的力臂损耗问题，齿轮传动的同步性能够保证两侧夹爪的开合角度完全对称，不会出现单侧偏移导致的工件夹持歪斜问题，在小行程精密取放场景下的适配性更强。从实际应用场景来看，这类小型齿轮夹爪可直接集成在桌面级小型机械臂末端，用于3C电子产线的微小元器件拾取、教学实训平台的机器人末端执行器替换，或是DIY自动化工作站的轻载取料机构，适配0-500g范围内的规则形状工件夹持，相比气动夹爪不需要额外布设气路，搭配小型舵机即可直接驱动，整体部署的空间占用更小。

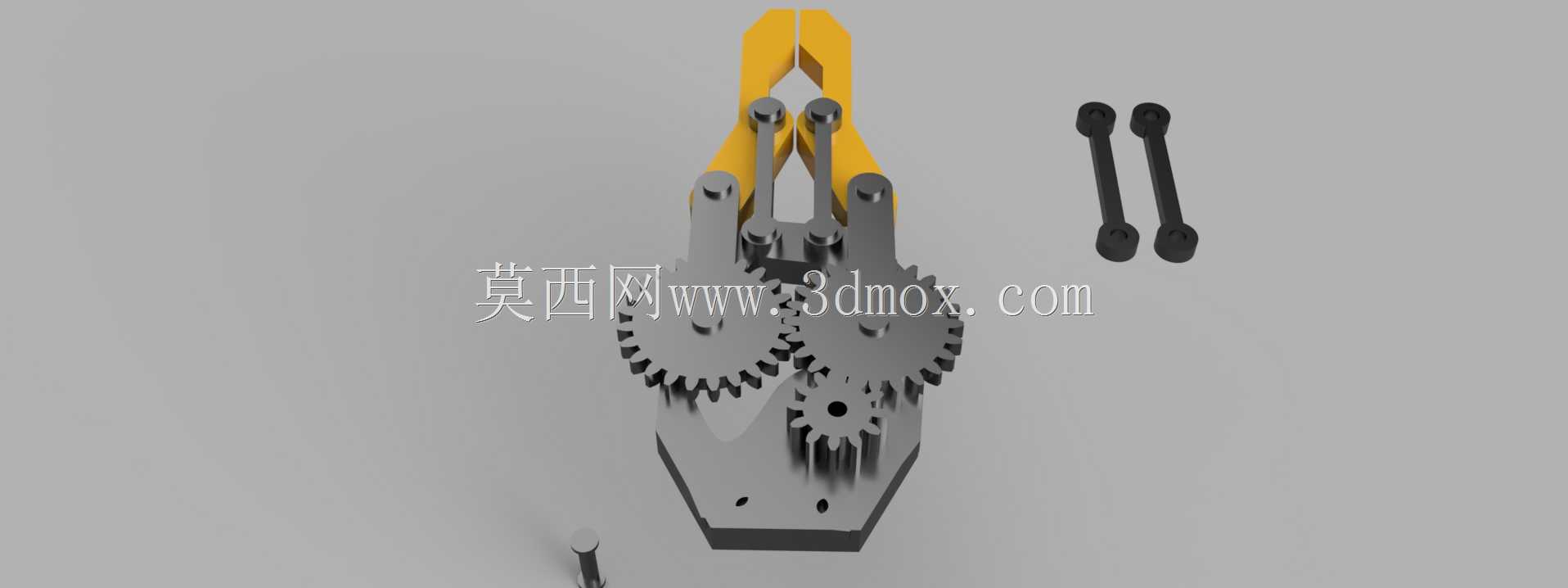

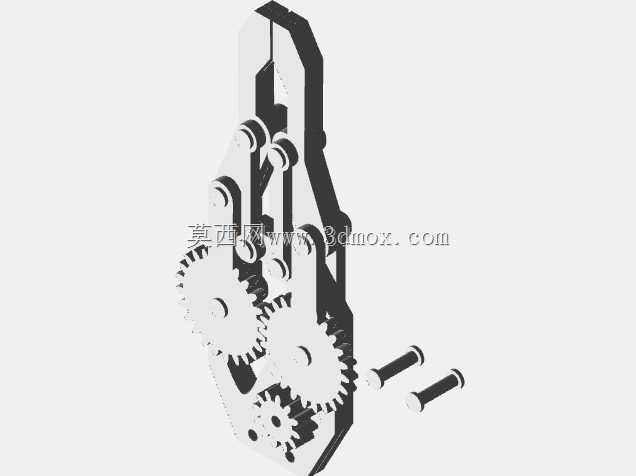

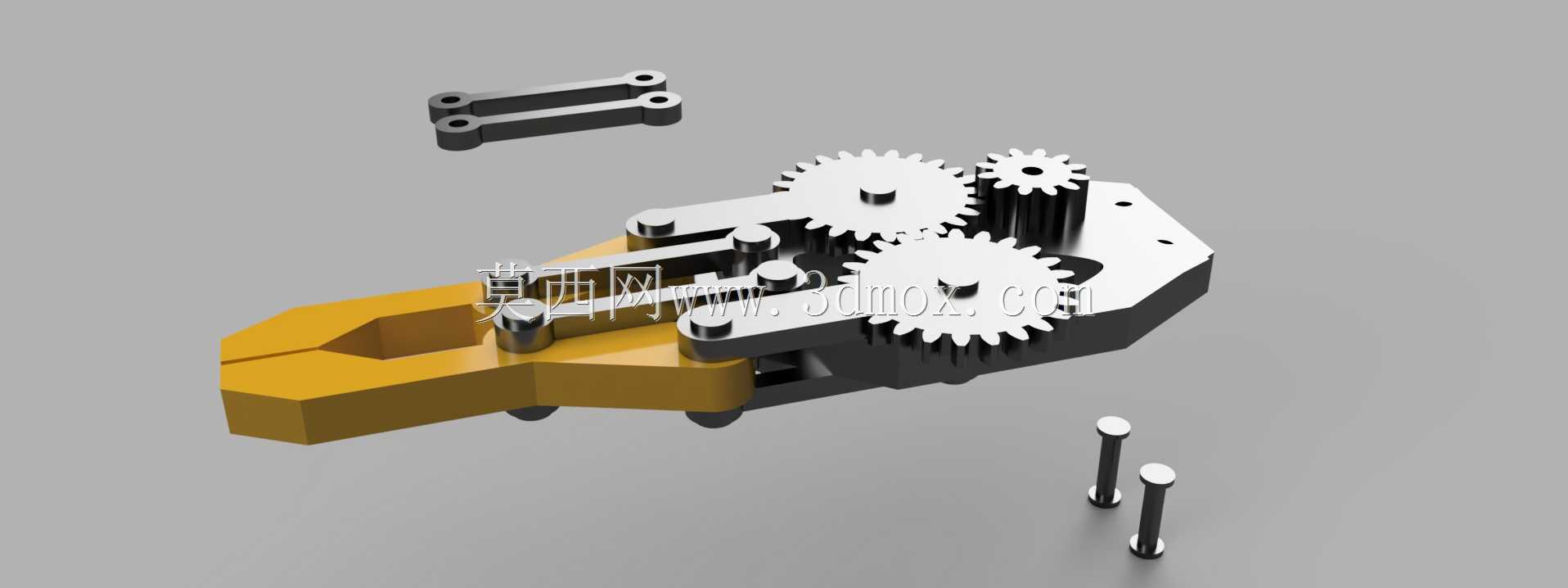

　　从功能特性上看，夹爪的夹持端做了加宽的平面接触设计，接触端面预留了防滑垫安装槽，可粘贴橡胶或硅胶垫提升夹持摩擦力，避免硬质工件夹伤或是光滑工件滑落；齿轮组的排布采用了三级啮合布局，主动齿轮连接驱动端后，动力同步传递到两侧的从动齿轮，直接带动夹爪臂做圆弧开合动作，传动过程无空行程，夹爪的开合响应速度比同尺寸连杆夹爪快30%左右，重复定位精度可控制在0.1mm以内，满足轻载精密取放的精度要求。夹爪的主体安装板做了镂空减重设计，在保证结构刚性的前提下降低整体重量，安装板上预留了两组标准安装孔位，可直接适配市面上主流的小型舵机输出轴，也可通过转接板连接步进电机实现更大夹持力的输出。

　　设计思路上，这款夹爪没有采用复杂的行星轮系结构，而是用最常规的直齿圆柱齿轮实现同步传动，目的是降低加工与装配难度，所有齿轮的模数统一为0.5，齿形参数符合标准直齿轮规范，不管是3D打印制作原型件，还是采用机加工方式制作金属件，都不需要定制特殊刀具，普通的小型铣床或是FDM3D打印机即可完成所有零件的加工。夹爪臂与齿轮的连接采用销轴定位，销轴与孔位的配合选用间隙配合，装配时只需要涂抹少量润滑脂即可保证转动顺畅，后期维护时只需要更换磨损的销轴，不需要整体更换夹爪臂，维护成本更低。

　　从安装边界与尺寸来看，夹爪完全闭合状态下的整体长度不超过80mm，宽度不超过40mm，厚度方向不含驱动舵机的尺寸仅为15mm，属于紧凑型末端执行器，安装时的中心孔距为20mm，可直接固定在标准的机械臂末端法兰上，不需要额外设计转接结构。夹爪的最大开合行程为30mm，可夹持的工件直径范围在5mm到28mm之间，夹持力可通过驱动端的扭矩调节进行控制，当采用9g微型舵机驱动时，最大夹持力可达15N，足够夹持小型塑料件、PCB板、小型金属零件等常见工件；如果更换更大扭矩的金属齿轮舵机，夹持力可进一步提升至50N，满足稍重工件的取放需求。

　　结构细节上，夹爪的所有转动位置都设计了限位凸台，当夹爪完全闭合或是完全张开时，凸台会接触限位，避免齿轮过转导致的齿牙损坏，同时也能保证每次开合的行程一致，不需要额外设置行程开关即可确定开合极限位置。夹爪的夹持端内侧做了15度的倾角设计，当夹持圆形工件时，接触面能够更好地贴合工件外圆，减少点接触带来的应力集中，避免工件被夹出压痕，同时也能提升夹持的稳定性，在机械臂快速移动的过程中不会出现工件甩脱的问题。所有零件的棱边都做了0.5mm的倒角处理，既避免装配时划伤操作人员，也能减少3D打印过程中的支撑残留，降低后处理的工作量。
