车载音响低音调节控制器外观结构设计

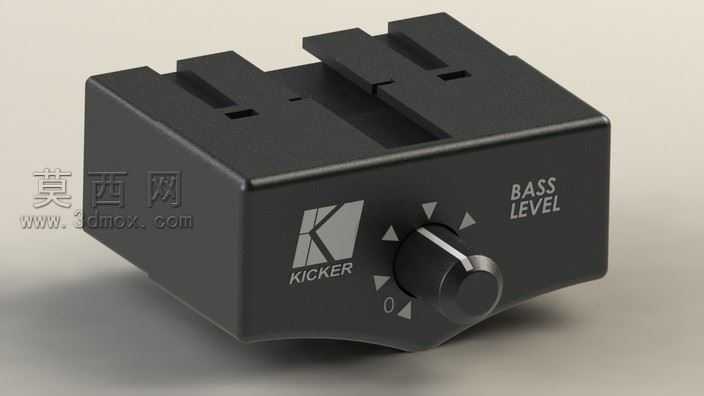

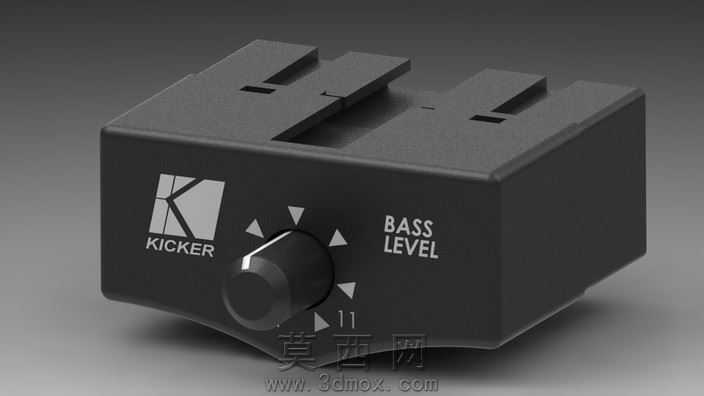

本作品为车载音响配套的低音调节控制器三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于车载安装场景的空间约束，确定外壳的整体块式造型，外壳主体采用带圆角过渡的长方体结构，顶部设计两组对称的卡扣式安装槽，用于适配车辆内饰的安装卡位，无需额外螺丝固定即可完成快速装配，卡扣结构做了加厚处理与导向斜面设计，兼顾安装便捷性与结构强度，避免长期车载震动下出现松脱问题。正面区域集成品牌标识区与调节旋钮结构，旋钮采用带刻度指示的旋转式设计，刻度从0到最大档位做了三角标识对位，旋钮本体做了防滑纹理与凹陷握持位，方便驾驶场景下盲操作调节，旋钮与外壳的配合间隙控制在0.2mm，既保证旋转顺滑无卡顿，又避免间隙过大进灰影响内部电位器寿命。外壳侧面印刷品牌标识与BASS LEVEL功能字样，建模时对印刷区域做了微凹处理，方便后续丝印工艺的定位，避免标识长期摩擦脱落。渲染阶段采用哑光黑硬质塑料材质模拟外壳的注塑质感，调整材质粗糙度参数还原车载电子配件常见的磨砂防指纹效果，旋钮部分采用半高光的黑色塑料材质，与外壳形成细微的质感区分，顶部的指示标线做了金属银色材质处理，提升刻度识别度。场景布光采用柔和的三点光源，突出外壳的棱角过渡与结构细节，阴影做了柔化处理，真实还原产品在日常光照下的视觉效果。内部结构预留了电位器安装位与接线槽，外壳壁厚均匀控制在2mm，所有转角处均做了R1以上的圆角过渡，符合注塑成型的工艺要求，避免出现缩水、应力集中等生产问题，整体设计兼顾功能实用性、安装便捷性与车载场景的使用需求，结构紧凑，造型简洁规整。
