环型磁芯电焊机开关变压器结构设计

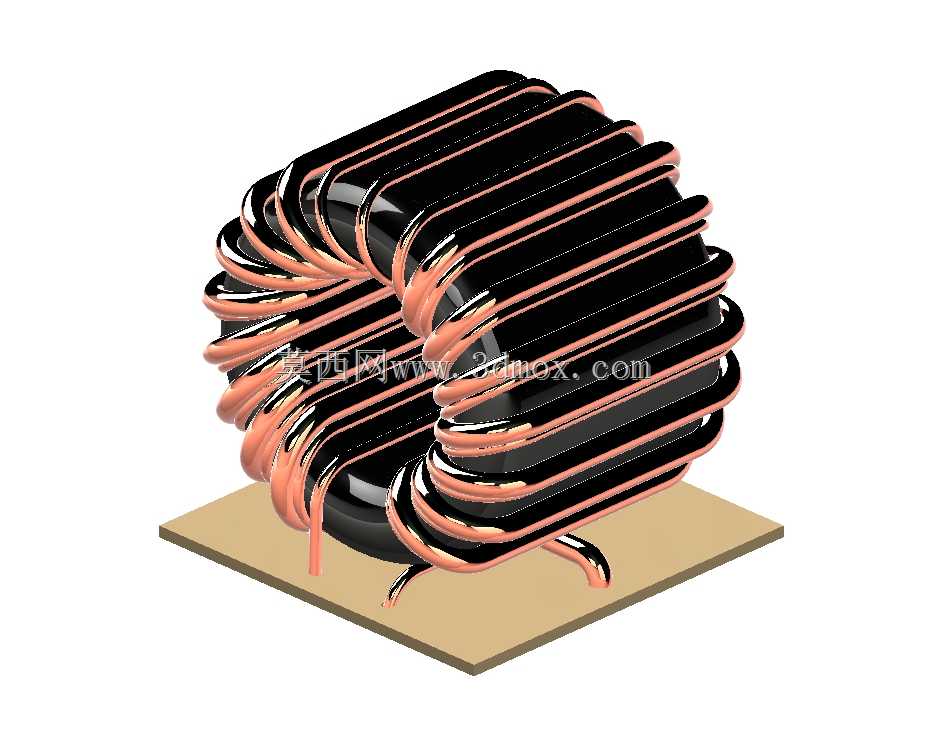

　　在逆变焊机的功率拓扑里，这类环形磁芯开关变压器承担着高频功率变换、电压匹配与电气隔离的核心作用，区别于工频焊机的大块铁芯变压器，高频开关变压器的体积更小、功率密度更高，是逆变直流焊机、便携式气保焊机内部功率回路的核心磁性器件，直接决定焊机的输出稳定性、负载持续率与动态响应速度。从结构设计来看，这款变压器采用环形纳米晶磁芯作为导磁基体，这类磁芯在20kHz到50kHz的逆变工作频段下磁导率高、损耗低，适合电焊机大电流脉冲输出的工况，绕组采用多股漆包铜线并绕的结构，绕制时严格控制层间排布，避免绕组分布电容过大导致的尖峰电压超标，同时绕组引出端直接预留焊盘引脚，适配PCB板直插安装的需求，底部的绝缘安装基板采用环氧玻璃布板材质，既保证绕组与安装面之间的耐压绝缘强度，也为磁芯和绕组提供稳定的支撑，避免焊机运输、移动过程中绕组受震动出现位移、绝缘破损的问题。

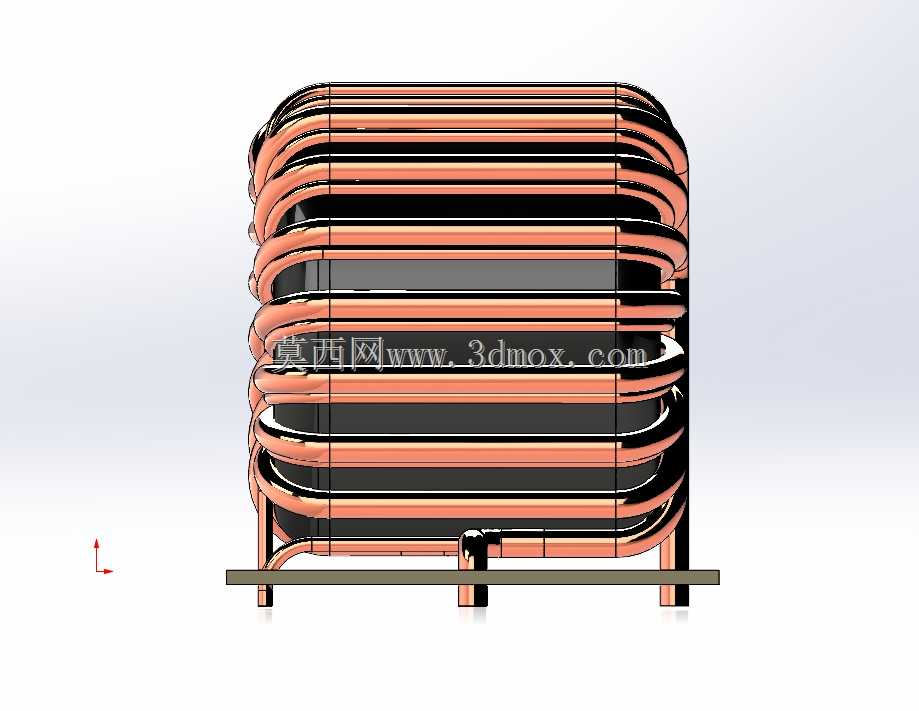

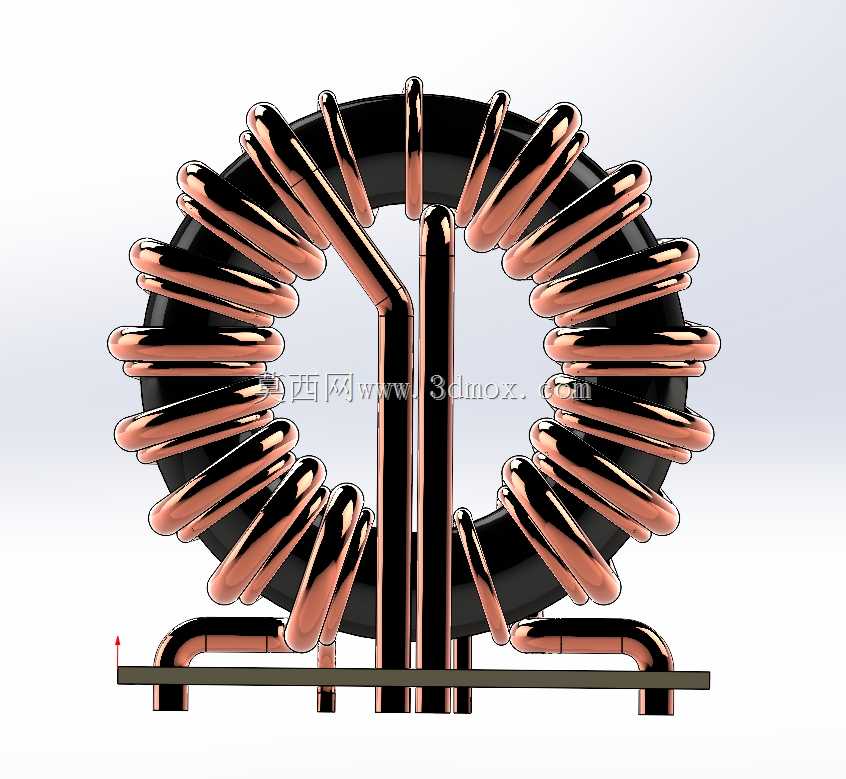

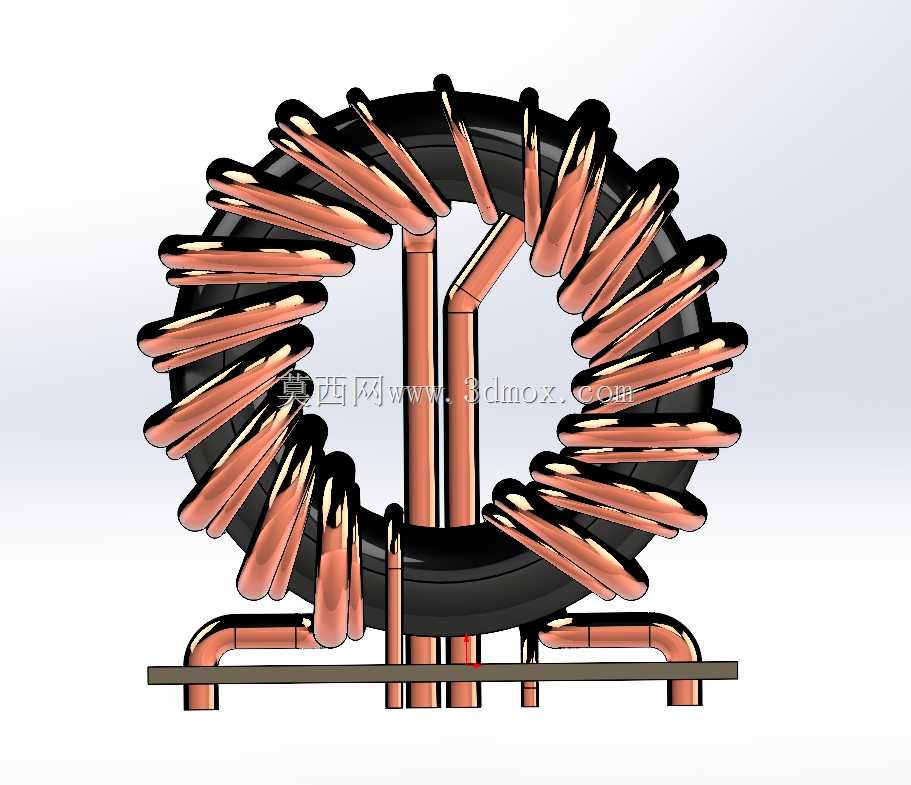

　　从安装边界来看，这款变压器的磁芯规格对应T63/38/54系列，也就是磁芯外径63mm、内径38mm、高度54mm，绕组绕制完成后的整体外轮廓不超出安装基板的边界，安装孔位预留的间距适配主流逆变焊机功率板的安装孔距，引脚伸出长度控制在7mm，刚好满足波峰焊的吃锡深度要求，不会因为引脚过长导致焊接后残留应力拉扯焊盘，也不会因为引脚过短导致焊接强度不足。在实际焊机工况里，这类变压器需要承受短时大电流输出的冲击，比如手工焊引弧瞬间的短路电流冲击，因此绕组绕制时特意做了分层绝缘处理，每一层绕组之间垫入耐高温聚酰亚胺绝缘薄膜，避免大电流下绕组发热导致绝缘层老化击穿，同时磁芯与绕组之间预留了足够的散热间隙，配合焊机内部的轴流风机风道，能够在40摄氏度环境温度下持续工作时，绕组温升控制在绝缘等级允许的范围内，不会出现过热烧毁的问题。设计过程中需要重点考量的还有绕组的漏感控制，环形磁芯本身的磁路闭合度好，漏感远低于EI型磁芯，但绕制时如果绕组排布不均匀，依然会导致漏感偏大，进而造成功率管开关尖峰过高，增加功率管的耐压要求与损耗，因此这款模型的绕组采用对称分段绕制的方式，初次级绕组均匀分布在磁芯整个圆周上，最大限度降低漏感值，同时绕组的出线端做了浸漆固定处理，避免高频工作下绕组受电磁力作用产生振动异响。

　　从应用场景来看，这类变压器不仅适配便携式手工电弧焊机，也可用于等离子切割机、小型氩弧焊机的高频功率回路，只要拓扑结构为全桥或半桥逆变、工作频段匹配，都可以通过调整绕组匝数比来适配不同的输出电压电流要求，模型还原了绕组的实际排布弧度、绝缘层厚度、安装基板的轮廓与引脚位置，结构设计人员在做焊机功率板布局时，可以直接导入模型进行干涉检查，确认变压器与周边功率管、散热片、电容等器件的安全间距，避免打样后出现安装干涉、绝缘距离不足的问题，也可以基于这个基础模型调整绕组线径、匝数、磁芯规格，快速衍生出不同功率等级的焊机变压器方案，缩短产品开发的迭代周期。

　　需要注意的是，这类环形变压器在安装时不能采用金属安装件直接环抱磁芯，否则会造成磁芯短路、额外增加涡流损耗，因此模型里的安装基板采用非金属绝缘材质，安装孔位设计在基板的四个角，通过塑料绝缘柱与功率板固定，完全避免金属件接触磁芯的问题，同时绕组的引出线采用多股绞合线，降低高频下的集肤效应损耗，引出端的焊片做了镀锡处理，保证焊接可靠性，避免长期工作后出现接触电阻过大、发热严重的问题。
