带多孔分度定位结构的迪斯科除数工装

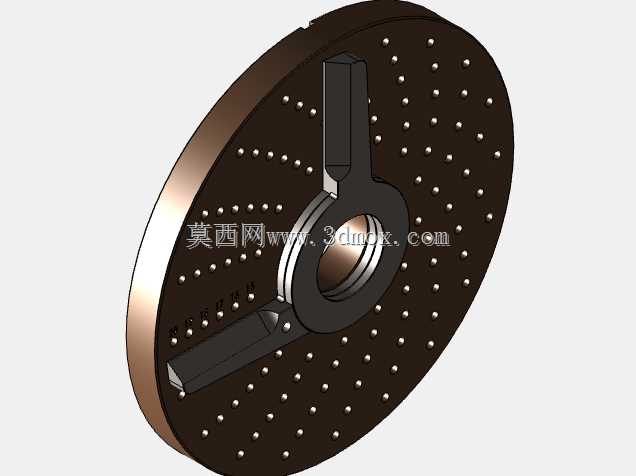

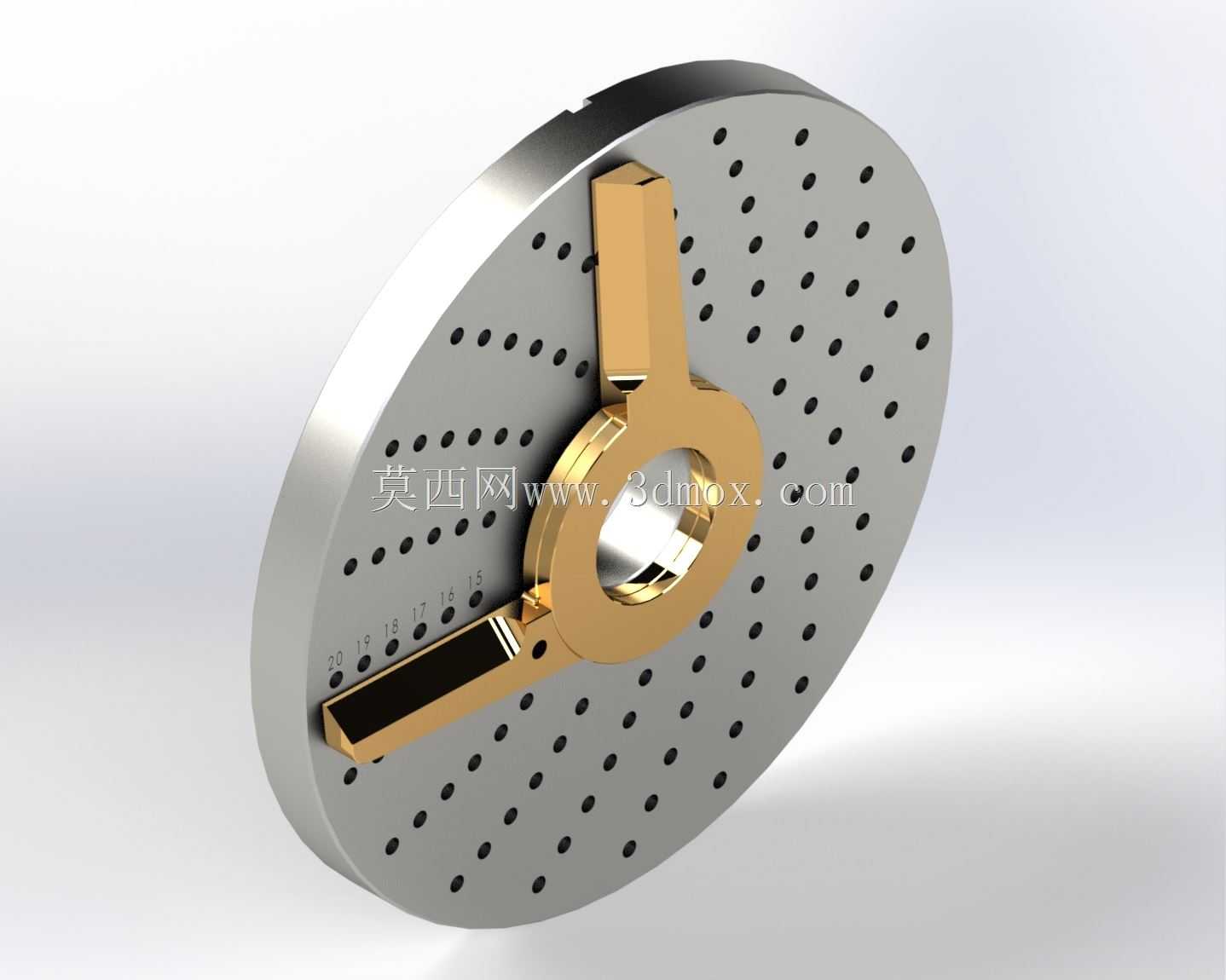

　　这套分度定位工装核心采用圆盘式多孔阵列布局，主体承载盘为圆形金属结构，盘面按等差分度规则排布多组定位销孔，孔位沿圆周方向均匀分布，可覆盖多组整数等分的分度需求，适配车间内小批量零件的分度钻孔、刻线、等分铣削加工场景，常配套在小型台钻、手动铣削设备的工作台上使用，替代传统万能分度头完成低负荷、快换式的分度作业。工装的核心定位组件采用分体式嵌装结构，中心设置与设备主轴配合的基准安装孔，定位臂沿盘体径向延伸，臂端设置与盘面销孔适配的定位插销结构，插销与销孔采用小间隙配合，配合公差控制在H7/g6区间，保证分度定位的重复精度，同时减少插拔操作的卡滞问题。

　　从安装边界来看，主体圆盘的厚度根据常用加工载荷设计，盘面直径适配多数小型台式加工设备的工作台T型槽跨距，中心基准孔的直径规格可适配常规铣床、钻床的主轴连接轴径，安装时无需额外制作过渡连接盘，直接通过压紧螺栓即可固定在设备工作台上，定位臂组件通过中心孔的锁紧结构与盘体形成联动，转动盘体到目标分度孔位后，插入定位销即可锁定当前角度，完成单步分度操作。设计过程中优先考虑了手动操作的便捷性，定位臂的插拔端设置了防滑操作结构，操作人员无需额外工具即可完成插销的插拔与盘体转动，盘面的孔位边缘做了微小倒角处理，既去除了钻孔加工后的毛刺，也能引导插销快速导入孔位，减少对位时间。

　　盘体上的孔组排布经过分度校验，每一组孔列对应特定的等分数值，可覆盖常见的质数等分、合数等分需求，避免传统分度盘需要更换孔盘的繁琐操作，单块盘体即可完成多规格分度作业，适合维修车间、工具间这类加工品类杂、批量小的作业场景。定位臂的结构做了刚度优化，在保证径向长度覆盖所有孔位的前提下，臂身截面采用加强结构，减少插销定位时的臂身形变，避免因形变导致的分度角度偏差，中心与盘体配合的位置设置了耐磨衬套，减少长期转动带来的配合面磨损，延长工装的整体使用寿命。

　　实际使用中，这类工装不需要复杂的操作培训，一线操作人员对照分度对照表即可快速找到对应孔位，完成零件的等分加工，相比数控分度设备成本更低，维护更简单，对使用环境没有特殊要求，在无电源、小型维修站点也能正常使用。盘体的材质选用常规中碳钢，经调质处理后具备足够的刚度与耐磨性，定位插销采用轴承钢制作，表面淬火处理后硬度达到HRC55以上，减少长期插拔带来的销体磨损，保证定位精度的长期稳定性。安装时需注意盘体与设备主轴的同轴度校准，通过百分表打表调整盘体端面跳动与径向跳动，控制跳动值在0.02mm以内，避免因安装偏差带来的分度累积误差，锁紧盘体时需对称拧紧压紧螺栓，防止盘体受压变形影响孔位精度。
