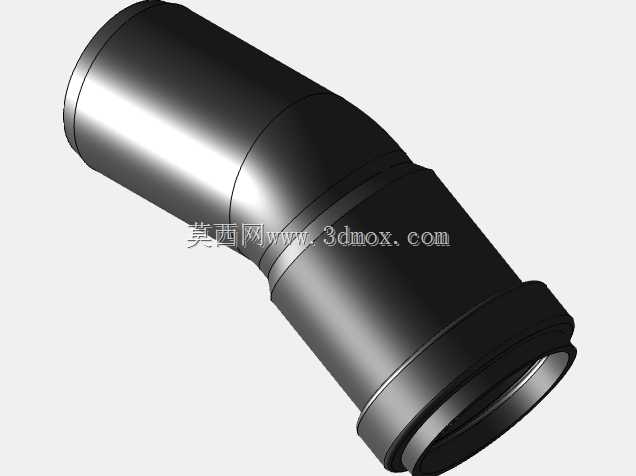

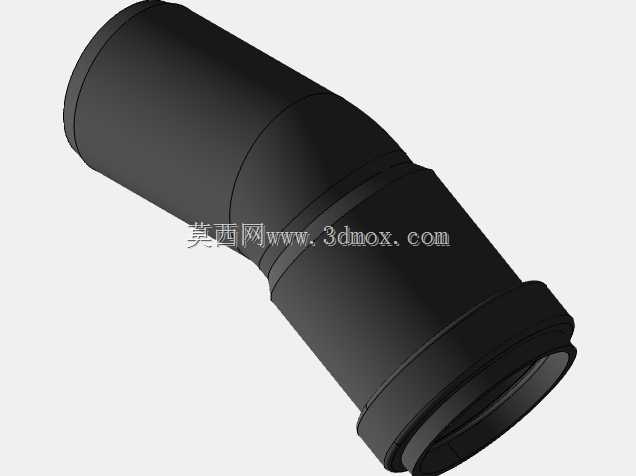

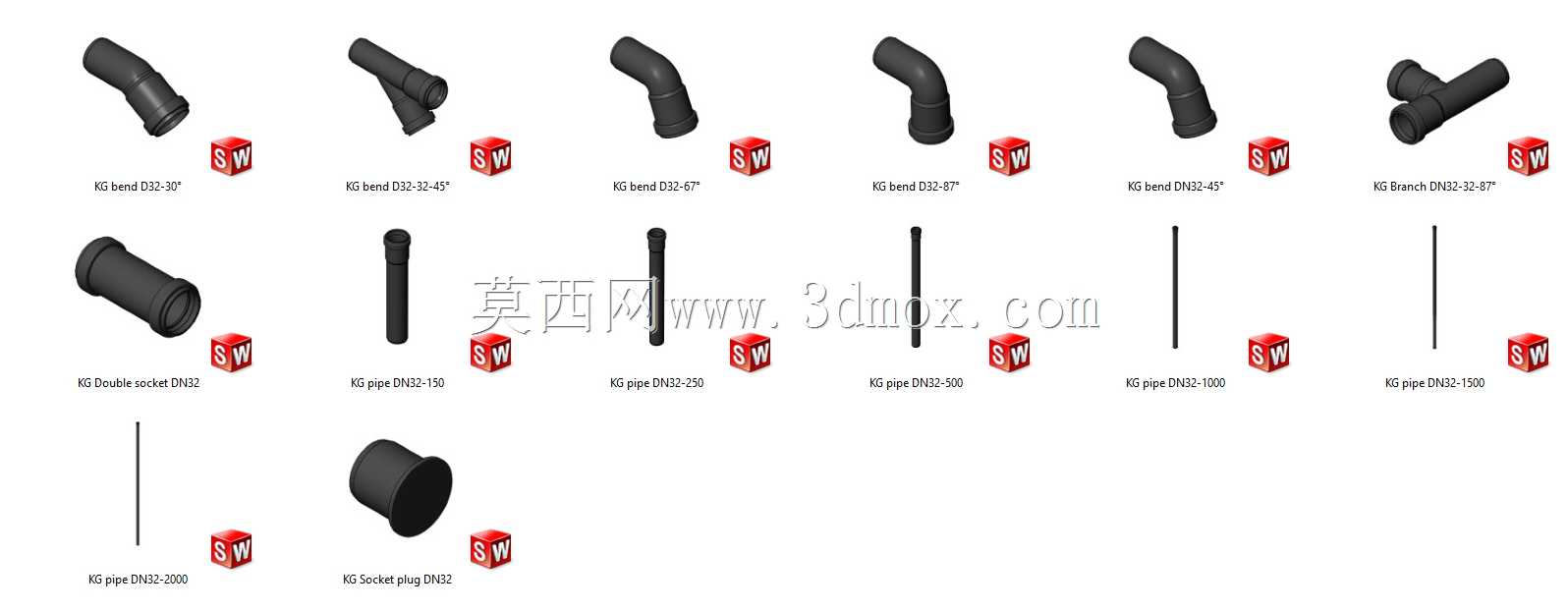

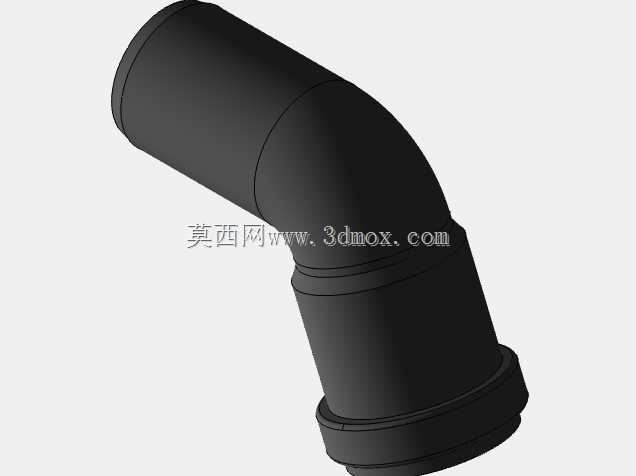

DN32规格PVC15度斜向异径管道接头

　　做民用建筑给排水、小型工业流体输送管路设计的时候，经常会遇到同管径管路需要小角度偏移、同时还要适配不同壁厚管材对接的场景，这款DN32规格的PVC斜向异径接头就是针对这类工况开发的管路连接件。从实际应用场景来看，这类小角度弯通接头大多用在室内冷热水管路排布、家装水电改造、小型灌溉系统支管转向、设备冷却水循环管路的局部调整环节，不像90度弯头会带来过大的流体转向阻力，也不像45度弯头偏移量过大挤占安装空间，15度左右的偏转角度刚好能适配墙体开槽误差、设备接口位置微调的需求，不用额外裁剪多段管材拼接就能完成管路走向的小幅度修正。

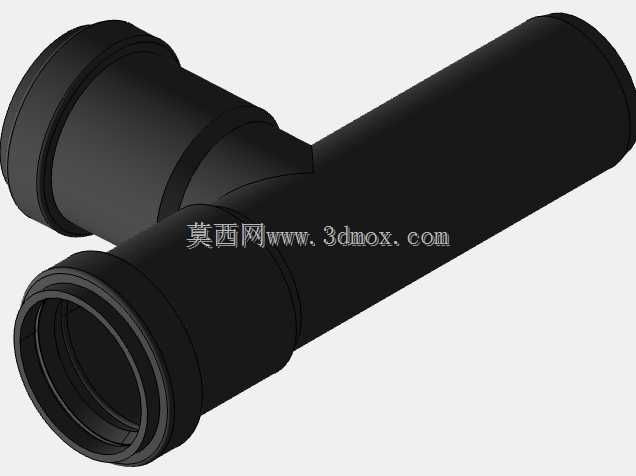

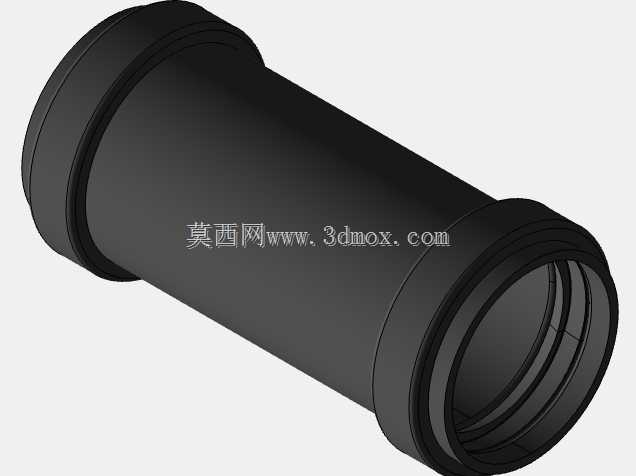

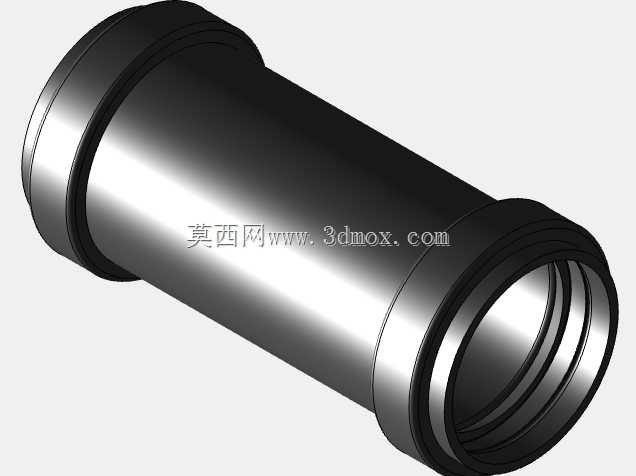

　　从功能特性上看，这款接头采用承插式连接结构，两端的承口深度做了差异化设计，一端适配标准壁厚的DN32PVC给水管，另一端可以兼容加厚型的同公称通径管材，承口内壁预留了密封胶圈的安装槽位，安装时不需要额外套丝，只要在管材外壁均匀涂抹PVC专用粘接剂或者嵌入配套橡胶密封圈，插入承口到底就能完成密封连接，承压能力可以满足1.6MPa以内的低压流体输送要求，日常输送常温清水、浓度较低的弱酸弱碱流体都不会出现渗漏问题。接头的弯折段做了平滑的圆弧过渡，没有直角突变的流道结构，流体经过的时候不会产生明显的紊流和压损，长期使用也不容易在弯折位置堆积杂质造成管路堵塞。

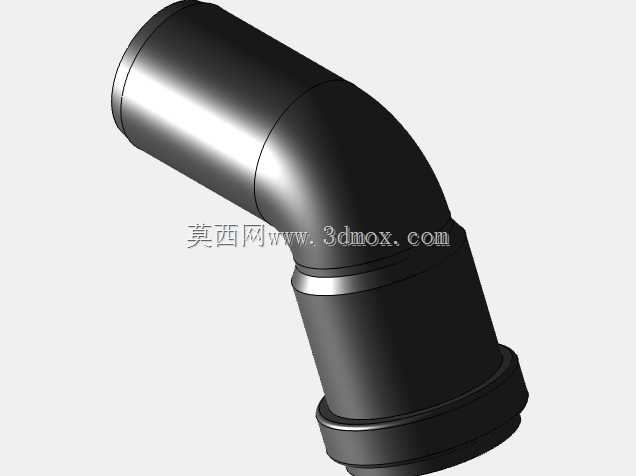

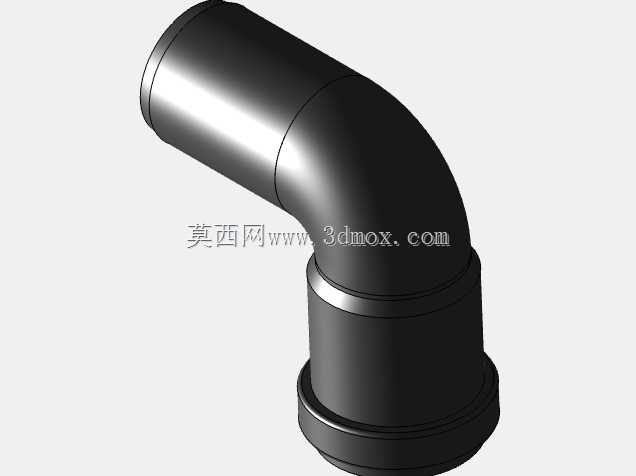

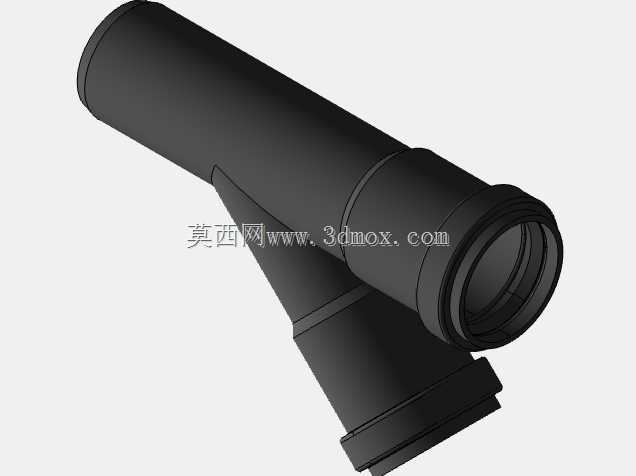

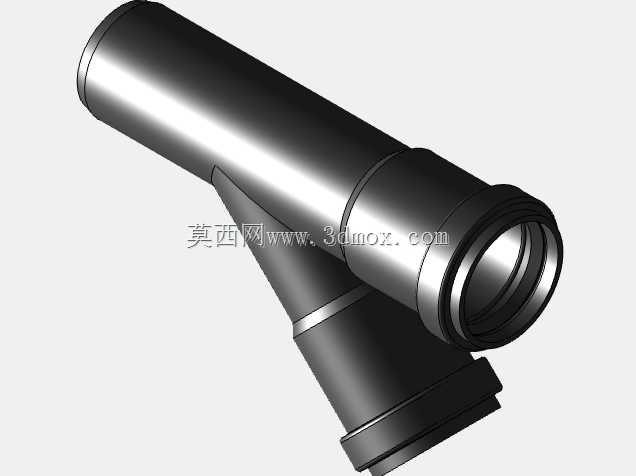

　　设计这款接头三维模型的时候，首先要确定的是公称通径对应的内外径尺寸基准，DN32对应的PVC管材外径是32mm，所以两端承口的内径要预留0.2-0.3mm的安装间隙，保证涂胶之后管材能顺利插入，同时承口端部做了1mm的倒角处理，既方便安装时对准管材，也能避免安装过程中承口边缘刮伤管材外壁的粘接层。弯折段的曲率半径取1.5倍公称通径，这个数值是经过流体仿真验证的，既能保证流道顺畅，也不会让接头整体长度过大影响安装边界。接头外壁在承口和弯折段的衔接位置做了一圈加强筋结构，因为承插安装的时候需要用一定的轴向力把管材顶入承口，加强筋可以提升这个位置的结构强度，避免安装时用力过大造成接头开裂。

　　从安装边界来看，这款接头的总长度控制在110mm左右，两端承口的轴线偏移量大概在28mm，安装的时候不需要在管路周围预留太大的操作空间，哪怕是在墙体预埋的窄槽内、或者设备旁边的紧凑管路排布区域，都能顺利完成安装。接头的最大外径在弯折位置是42mm，排布管路的时候只要预留出直径45mm的安装空间就不会和周边的管线、墙体结构产生干涉。另外接头两端的承口深度分别是25mm和30mm，计算管材下料长度的时候要把插入承口的这部分长度扣除，避免管材顶到承口底部的限位台造成安装不到位、密封失效的问题。

　　在实际建模过程中，这类塑料管件要重点关注拔模角度的设置，承口内壁的拔模角度取1度，外壁取0.5度，方便后续开模生产的时候顺利脱模，不会出现粘模、拉伤的问题。接头的壁厚整体保持均匀，除了加强筋位置之外，主体壁厚控制在3.2mm，和同规格PVC管材的壁厚保持一致，这样粘接之后整个管路的结构强度均匀，不会在接头位置出现强度薄弱点。另外承口内部的限位台高度做了1.5mm，既能限制管材的插入深度，也不会因为限位台过高导致流道通径缩小影响过流能力。

　　这类小角度异径弯头在实际工程里的使用频率其实不低，很多新手设计师在排布管路的时候遇到小角度偏移，习惯用两个45度弯头拼接，不仅增加了接头数量提升了渗漏风险，也会让管路的整体成本上升，用这种一体成型的小角度接头，既能减少连接点，也能让管路排布更整齐美观。尤其是在二次装修的管路改造项目里，原有建筑的预埋管路位置经常会出现几厘米的偏差，用这种小角度接头调整走向，不用大面积开凿墙体，能大幅降低施工的工作量。
