往复式动力机构活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:874598
  • 往复式动力机构活塞连杆组件结构设计
  • 往复式动力机构活塞连杆组件结构设计
  • 往复式动力机构活塞连杆组件结构设计
  • 往复式动力机构活塞连杆组件结构设计

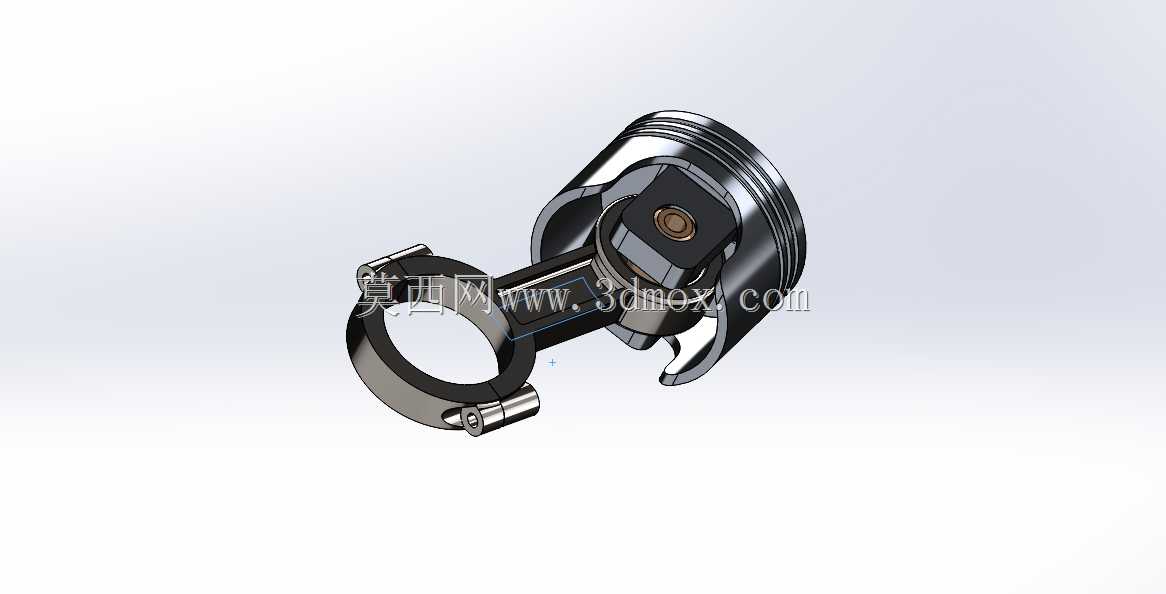

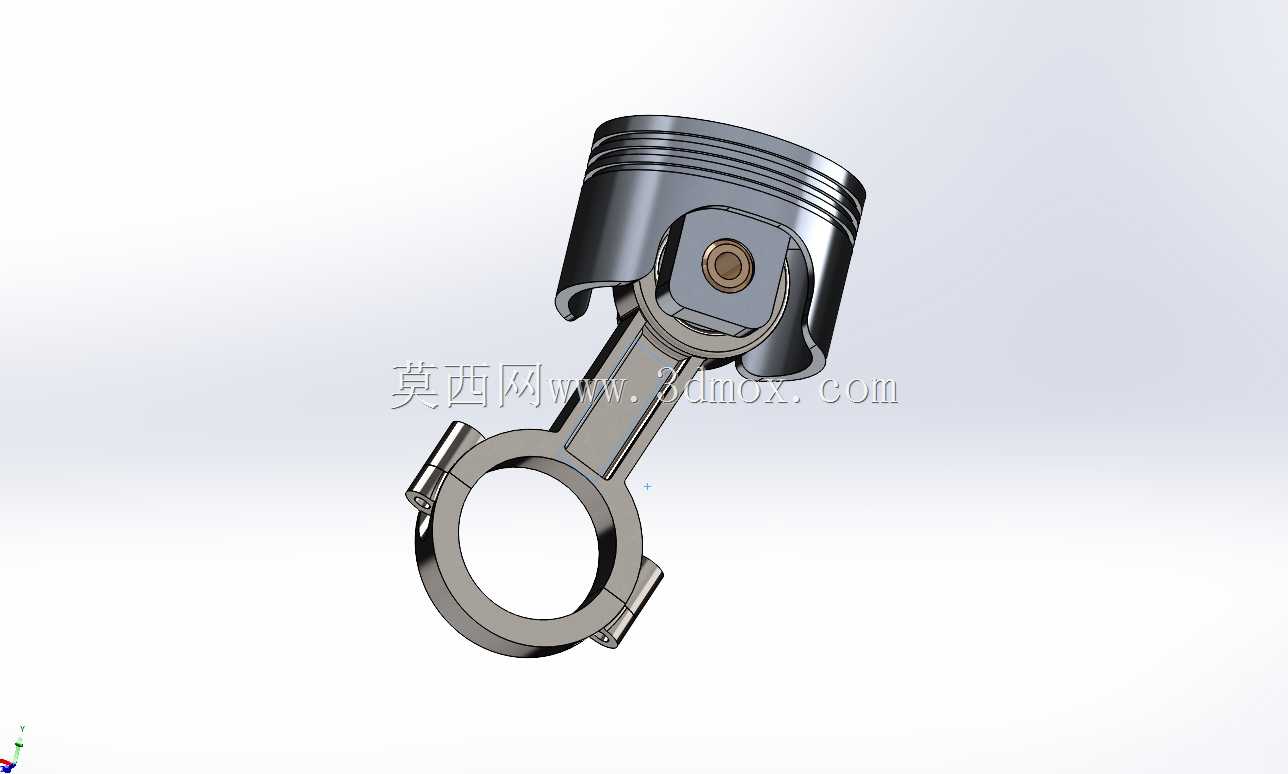

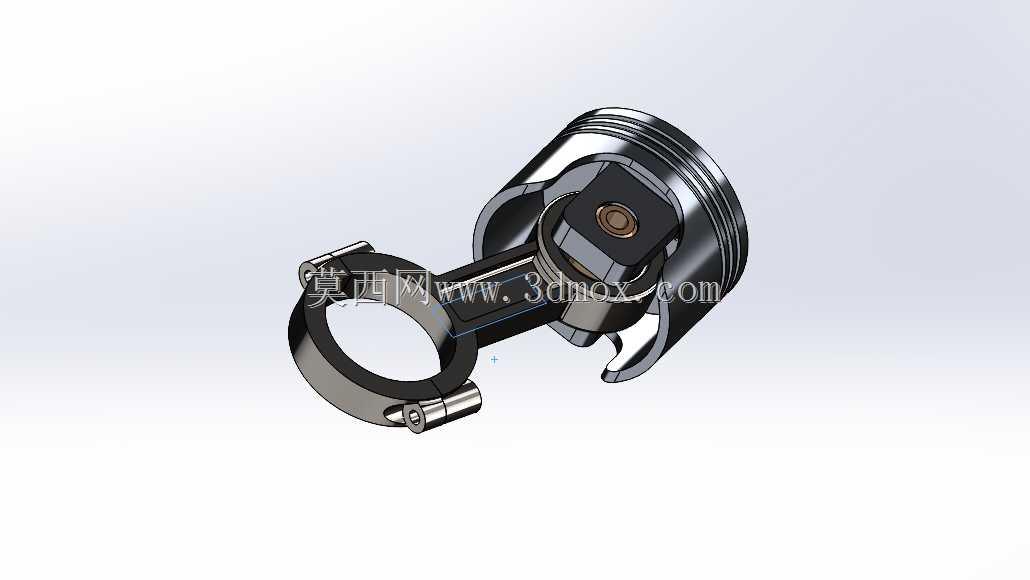

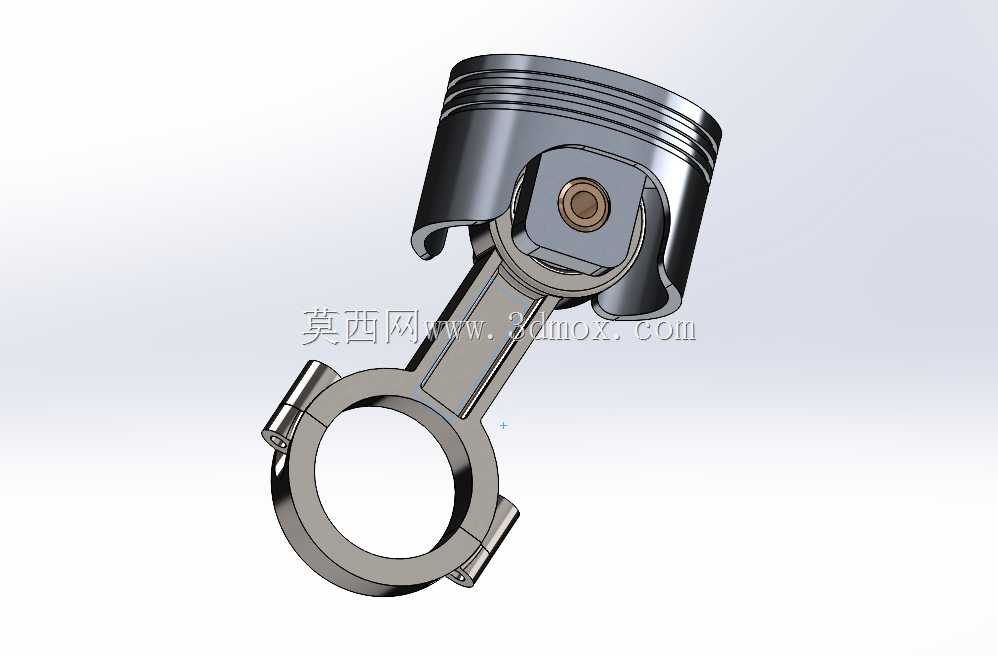

  这套活塞连杆组件是往复式动力转换机构里的核心执行部件,日常在车用汽油发动机、小型柴油动力单元、中低压往复式气体压缩机、工业往复泵的动力端都能见到它的身影,核心作用是把燃烧膨胀或者流体压差产生的直线往复推力,通过连杆的摆动传递给曲轴,转化为旋转扭矩输出,反过来也能在压缩机、泵类设备里把曲轴的旋转运动转化为活塞的直线往复动作,完成介质压缩、流体输送的工艺动作。

  从结构设计逻辑来看,活塞头部预留了多道环槽安装位,最靠近燃烧室的两道环槽用来安装气环,负责密封气缸内的高压工质,避免做功行程的高压气体窜入曲轴箱造成功率损失,最下方的环槽用来安装油环,负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室造成积碳、烧机油的问题。活塞销座采用了浮动销的适配结构,活塞销可以在销座和连杆小头衬套之间自由转动,能让活塞在往复运动过程中受力更均匀,减少局部偏磨的概率,销座两端预留了卡环安装槽,用来限制活塞销的轴向窜动,避免销端刮蹭气缸壁造成缸壁拉伤。

  连杆部分采用了工字形截面的杆身设计,这种截面结构在同等重量下能获得更高的抗弯、抗扭刚度,能承受活塞传递过来的爆发压力冲击,以及往复运动过程中产生的交变惯性力,避免杆身出现弯曲、扭转变形导致活塞偏缸。连杆大头采用了剖分式结构,配套的连杆盖通过两个定位螺栓与杆身连接,剖分面做了精准的定位止口设计,能保证装配后大头孔的圆度公差,安装时可以直接卡在曲轴的连杆轴颈上,配合轴瓦完成转动副的装配,连杆小头则是整体式铜套压装结构,和活塞销配合形成低摩擦的转动副。

  从安装边界尺寸来看,活塞的外径尺寸严格匹配对应气缸的内径公差,装配后活塞和气缸壁之间预留了合理的配合间隙,既不会因为间隙过大造成工质泄漏、敲缸异响,也不会因为热膨胀间隙过小导致活塞在高温工作状态下卡滞在气缸内。活塞的总高度、环槽的位置和宽度都和对应气缸的燃烧室深度、气门避让空间做了适配,避免活塞运动到上止点时碰撞气门或者气缸盖。连杆的中心距尺寸直接决定了活塞的行程长度,和曲轴的曲柄半径共同决定了整个动力单元的排量参数,连杆大头的孔径尺寸匹配对应曲轴连杆轴颈的直径,装配后轴瓦的配合间隙满足流体润滑的要求,能在高速运转时形成稳定的油膜减少磨损。

  实际工程应用里,这套组件的设计需要反复校核往复运动的惯性力平衡,活塞的重量、连杆的大小头重量分配都会影响整个动力机构的振动水平,尤其是高转速运转的动力设备,还要对活塞做轻量化设计,在保证结构强度的前提下降低往复运动质量,减少曲轴的动平衡校正难度。活塞裙部的型线做了微椭圆设计,工作状态下受热膨胀后能和气缸壁保持均匀的接触,避免局部接触应力过大造成拉缸。连杆的螺栓连接结构做了防松设计,能承受交变载荷下的冲击,避免运转过程中螺栓松动造成连杆脱落打坏机体的严重故障。整套组件的所有运动副都预留了润滑通道的适配位置,压力润滑油能通过曲轴内部的油道到达连杆大头,再通过杆身的油孔输送到小头衬套位置,保证各个摩擦面在高速往复运动下都能得到充分润滑,延长部件的使用寿命。
