7204BECBM单列角接触球轴承结构展示

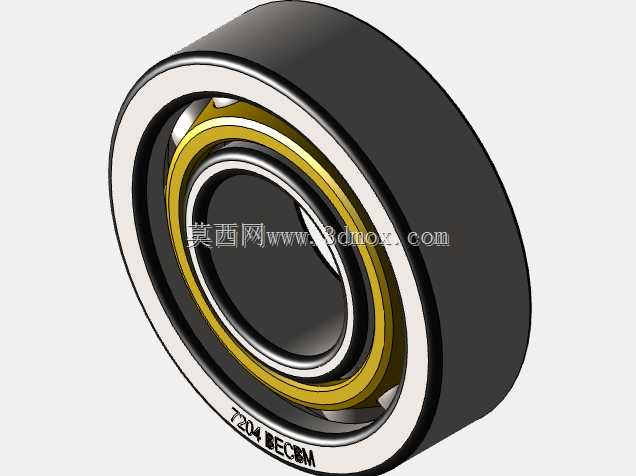

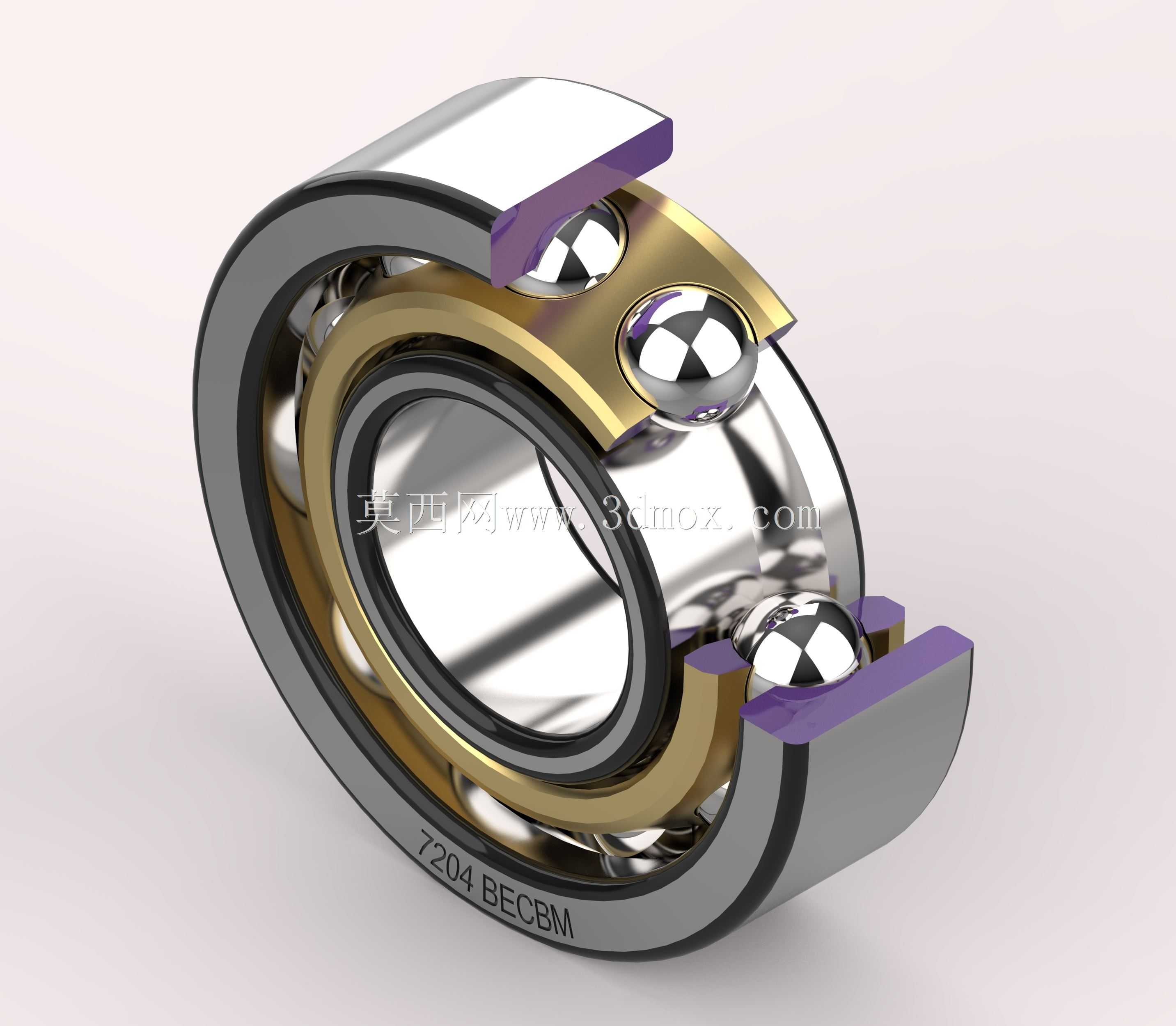

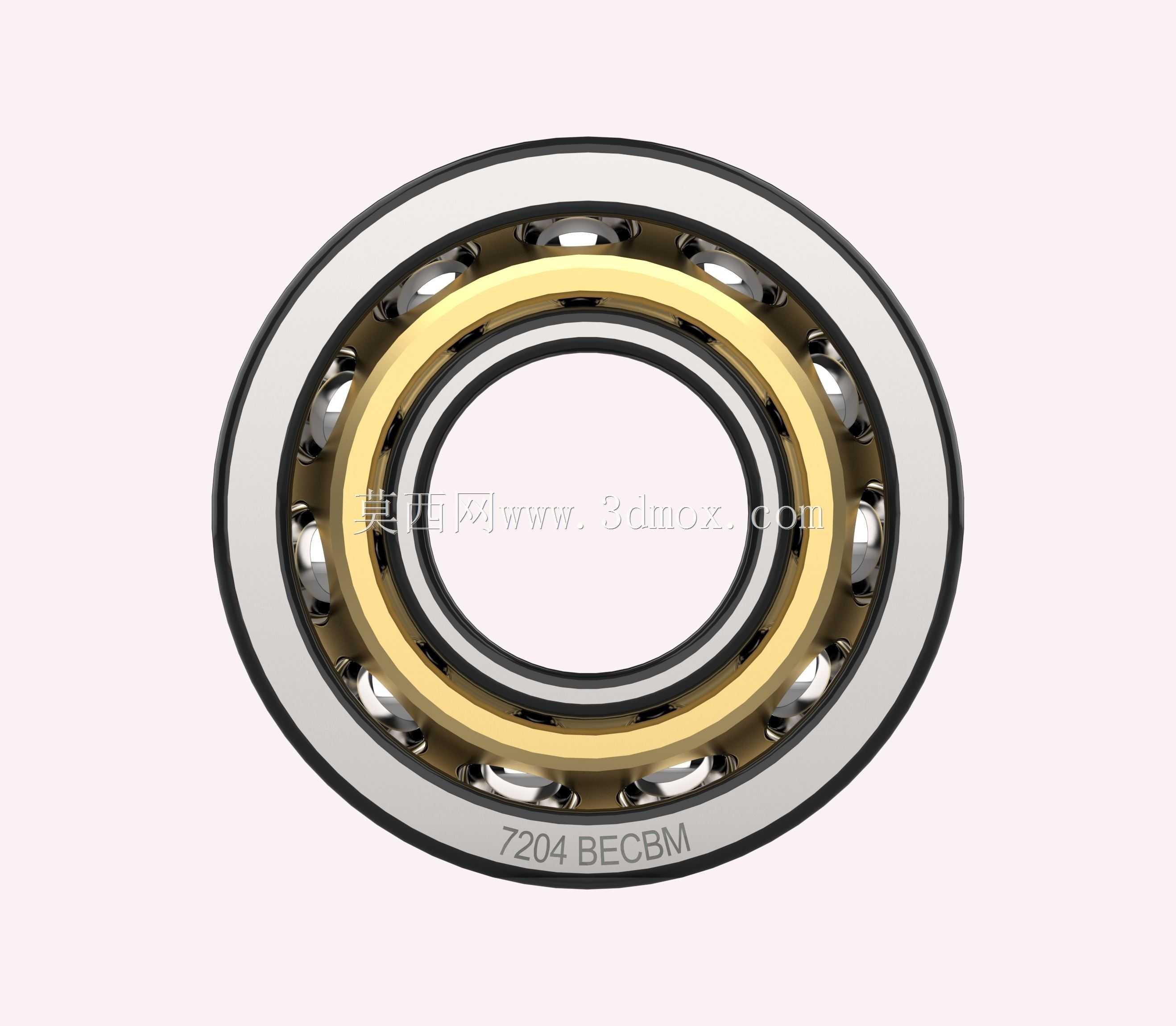

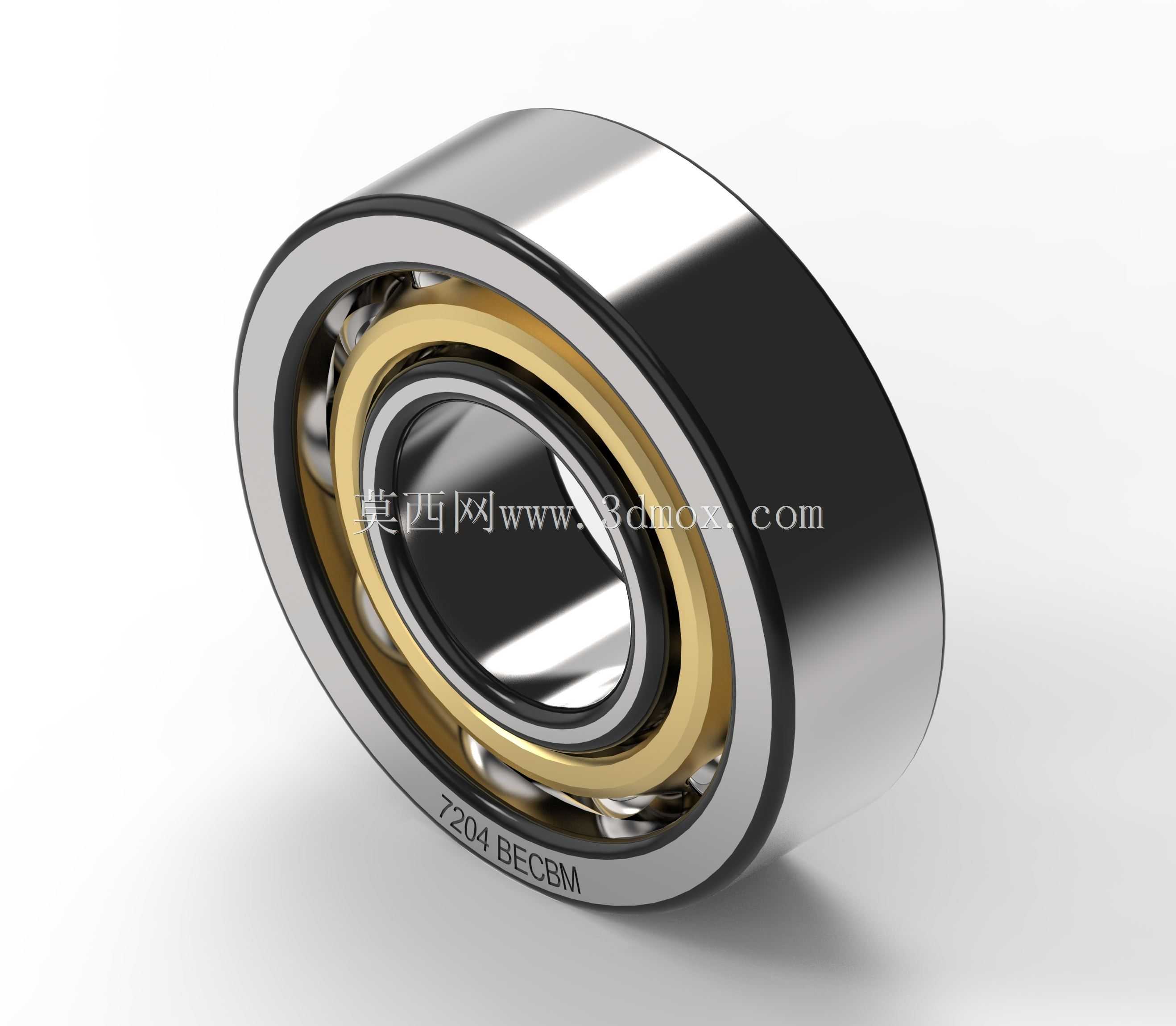

　　这款单列角接触球轴承的三维结构，完整还原了20mm轴径配套支承部件的全部细节，从剖视视角可以清晰看到内圈、外圈、滚动体、保持架的配合关系，能直接用于传动系统的装配干涉校验、支承结构刚度仿真参考。在实际工业场景里，这类轴承主要承担径向与单向轴向的联合载荷，常见于中小型电机输出端、机床主轴进给端、离心泵转子支承、精密传动箱的轴系定位位置，相比深沟球轴承，它的接触角设计让轴向承载能力有明显提升，能适应轴系运行中产生的轴向窜动约束需求，在转速偏高、存在复合载荷的旋转工位上应用十分广泛。

　　从结构设计逻辑来看，这款轴承的接触角选型匹配20mm轴径的常用载荷区间，保持架采用铜合金实体结构，相比冲压保持架，在中高速运行工况下的引导精度更高，对滚动体的约束更稳定，能降低滚动体公转过程中的滑动摩擦，适合连续运转的工业设备使用。内圈与外圈的滚道曲率经过匹配设计，滚动体为高精度钢球，滚道与钢球的接触点沿接触角方向分布，能同时将径向力与轴向力均匀传递到套圈上，避免局部应力集中导致的早期点蚀失效。从安装边界来看，这款轴承适配20mm直径的轴颈，外圈与安装座孔的配合需根据载荷性质选择过渡或小过盈配合，安装时要注意内圈与轴肩、外圈与座孔挡边的贴合精度，轴肩的圆角半径必须小于轴承内圈的倒角尺寸，避免安装时出现干涉导致轴承无法到位。

　　在三维建模的细节处理上，模型还原了保持架的兜孔结构，每个钢球在兜孔内的间隙符合实际装配公差，套圈的密封槽、倒角细节都有体现，做装配设计时可以直接调用，不需要额外修正安装干涉位置。实际选型应用中，这类角接触轴承如果需要承受双向轴向载荷，通常会采用成对安装的方式，但这款单列结构多用于轴系的单向轴向定位端，配合另一端的游动支承使用，能补偿轴系运行中因温度升高产生的热伸长量，避免轴系出现卡滞。从功能特性上看，铜保持架的设计让它能适应一定的润滑脂或稀油润滑工况，在有良好密封的环境下，运行寿命能达到设计预期，滚动体的排布经过动平衡校验逻辑设计，高速旋转时的振动值控制在常规精密轴承的区间内，适合对旋转精度有一定要求的传动部位。

　　做设备结构设计时，用这个三维模型可以直接校验轴承周围的密封件、端盖、锁紧螺母的安装空间，避免出现装配时零件互相干涉的问题，也能直观给加工、装配人员展示轴承的内部结构，方便做装配工艺的讲解。不同于简化的轴承模型，这个剖视结构能让设计人员清楚看到内部各零件的配合关系，在做有限元分析时，也能参考各部件的接触位置设置约束与载荷条件，提升仿真的准确性。在日常的设备维护场景中，维修人员也可以通过这个模型了解轴承的内部构造，掌握正确的安装拆卸方式，避免暴力安装导致保持架变形、滚道损伤，延长轴承的实际使用寿命。
