多规格对接焊接等径三通管件模型

　　在工业管路系统的搭建作业中，对接焊接类三通管件是实现管路分支转向的核心连接件，这套覆盖全尺寸段的等径对接三通模型，完全参照工业级对焊管件的实际生产标准构建，可直接用于管路系统的三维布局设计、应力校核模拟以及预制加工的前期放样。不同于螺纹连接类三通，对接焊接三通的连接端采用与待连接管道等壁厚的平直端口结构，安装时通过环向焊缝与主管、支管实现永久性连接，不存在螺纹连接的密封老化、承压不足问题，尤其适用于高温高压、强腐蚀介质输送的管路场景，常见于石油化工工艺管线、电厂汽水管道、市政供热主干网、工业气体输送系统的分支节点处。

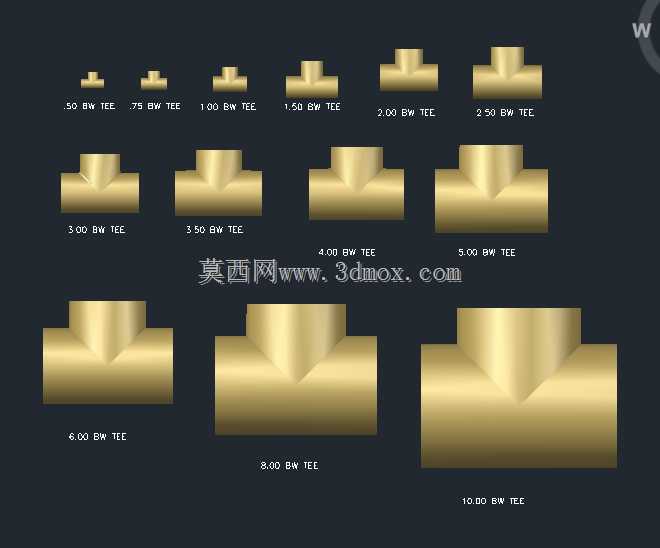

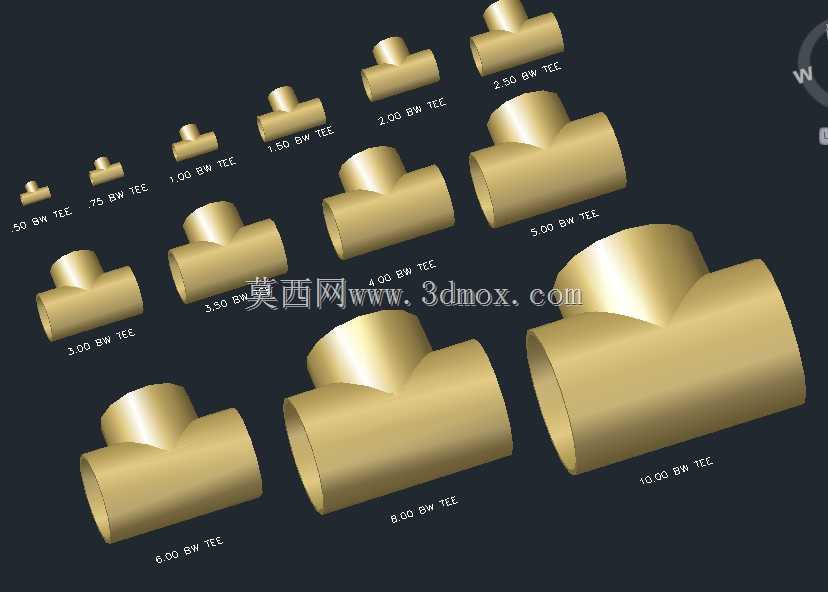

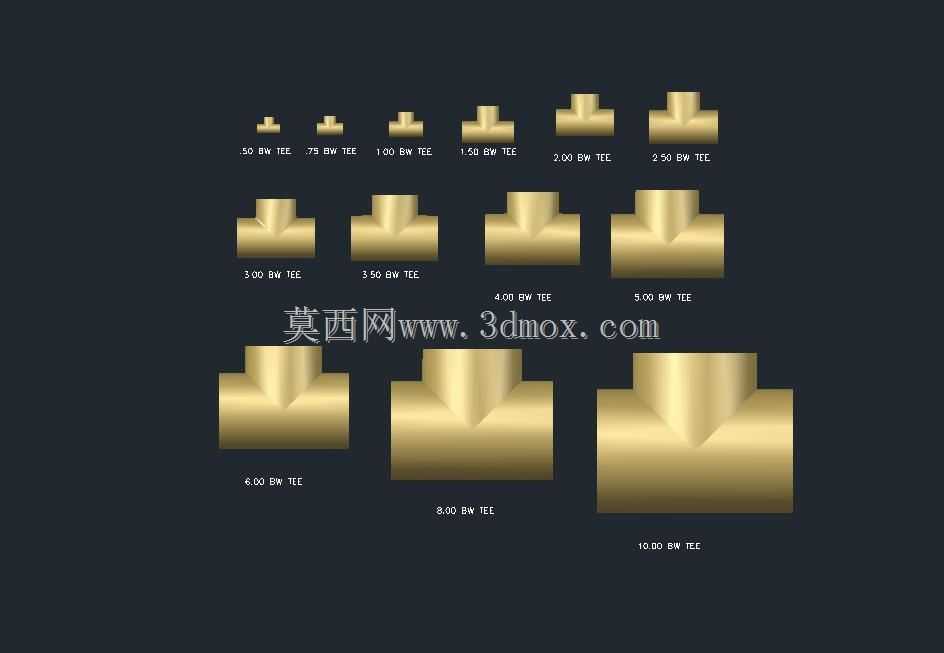

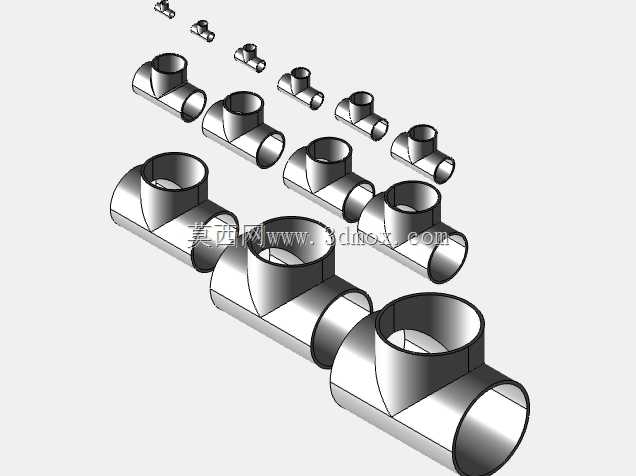

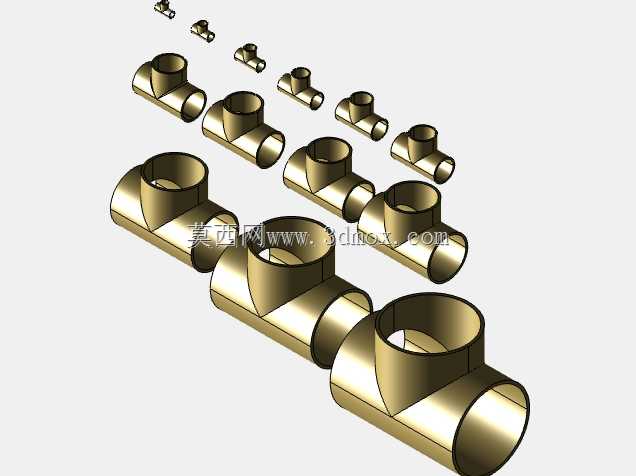

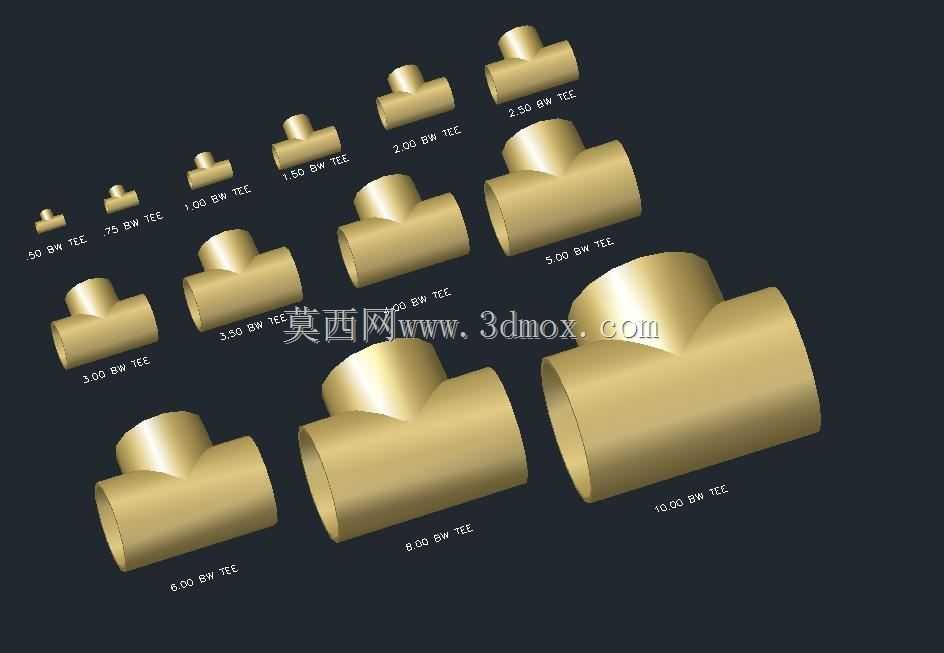

　　从设计逻辑来看，这套模型的核心设计基准围绕等径对焊三通的成型工艺展开，所有规格的三通主管与支管轴线保持垂直正交，支管与主管的相贯线区域采用平滑圆弧过渡结构，该过渡段的曲率半径严格对应不同公称通径的管件壁厚要求，既避免了直角相贯带来的应力集中问题，也匹配实际冲压成型或热压成型工艺的脱模需求，不会出现建模时常见的壁厚不均、相贯处尖角等不符合生产实际的结构问题。尺寸覆盖上，这套模型包含从0.5英寸到10英寸的全系列常用等径三通规格，每个规格的端口外径、壁厚、支管伸出长度、主管总长度均严格对应工业管道常用的SCH40、SCH80等标准壁厚等级的尺寸要求，在管路布局设计时，可直接根据设计管路的公称通径调用对应规格模型，无需二次调整安装接口尺寸，能有效减少管路装配时的干涉问题。安装边界方面，对接焊接三通的安装预留空间需要考虑焊缝操作空间、后期无损检测的操作距离，这套模型在构建时已经在每个连接端口预留了标准的焊接收缩余量位置，在进行管路三维布线时，只要按照模型的端口位置对接管道，即可自动满足焊接作业的最小空间要求，避免出现设计完成后现场安装时焊缝位置被其他管线或结构件遮挡、无法施焊的问题。从实际使用场景来看，这类等径对接三通主要用于同管径管路的90度分支，比如主管道输送介质需要分出一路同流量的支路时，等径三通可以保证支路的介质流量与主管保持一致，不会因为通径变化产生过大的局部阻力。

　　不同于异径三通的支管缩径结构，等径三通的三个端口通径完全一致，介质流经时的局部阻力系数更小，在长距离输送管路中使用可以有效降低泵组的输送能耗。在建模细节上，这套模型还原了对焊三通的实际成型特征，比如大规格三通的主管外壁在支管对接位置的轻微增厚结构，这是热压成型过程中材料挤压堆积形成的实际结构，在进行管道应力分析时，该区域的壁厚参数直接影响应力计算结果，模型中保留这一特征可以让后续的CAE仿真结果更贴近实际工况，避免因模型过度简化导致的应力计算偏差。对于管路预制加工厂来说，这套模型可以直接导入数控切管设备、相贯线切割机的编程系统，直接生成支管相贯线的切割路径、焊缝的坡口加工参数，减少人工编程的出错概率，提升管件预制的精度。

　　在进行管路系统的碰撞检查时，这套全规格模型可以准确反映不同通径三通的实际外形尺寸，尤其是大规格10英寸三通的支管伸出长度、主管整体长度都严格按照实际产品尺寸构建，不会出现小规格模型放大后尺寸失真的问题，能有效避免施工阶段才发现三通与周边桥架、设备、支吊架碰撞的问题。另外，对接焊接三通的焊缝位置属于管路系统的薄弱环节，在三维设计阶段调用这套模型时，可以直接在模型端口位置添加焊缝标识、无损检测标记，方便后续生成施工图纸时直接标注检测要求，不需要二次绘制管件的外形轮廓。从结构强度角度，这套模型的相贯线过渡区域没有建模尖角，在进行有限元分析时可以有效减少网格划分的畸形单元，提升应力计算的收敛性，帮助设计人员准确评估三通在内部压力、管道热胀位移、外部载荷作用下的应力分布，提前对高应力区域采取补强措施。
