齿轮连杆联动式机器人夹持抓手结构

项目分类:工业机器人 发布时间:2025-01-01 ID:874723
  • 齿轮连杆联动式机器人夹持抓手结构
  • 齿轮连杆联动式机器人夹持抓手结构
  • 齿轮连杆联动式机器人夹持抓手结构
  • 齿轮连杆联动式机器人夹持抓手结构
  • 齿轮连杆联动式机器人夹持抓手结构

  这款齿轮连杆联动式夹持抓手,是面向工业机器人末端执行场景开发的纯机械夹持部件,核心适配轻载工况下的工件抓取、转运、上下料作业,在3C电子小零件装配、实验室样本分拣、轻工行业小件包装工位都能直接适配安装,不需要额外搭配复杂的传感闭环就能实现稳定的同步夹持动作。

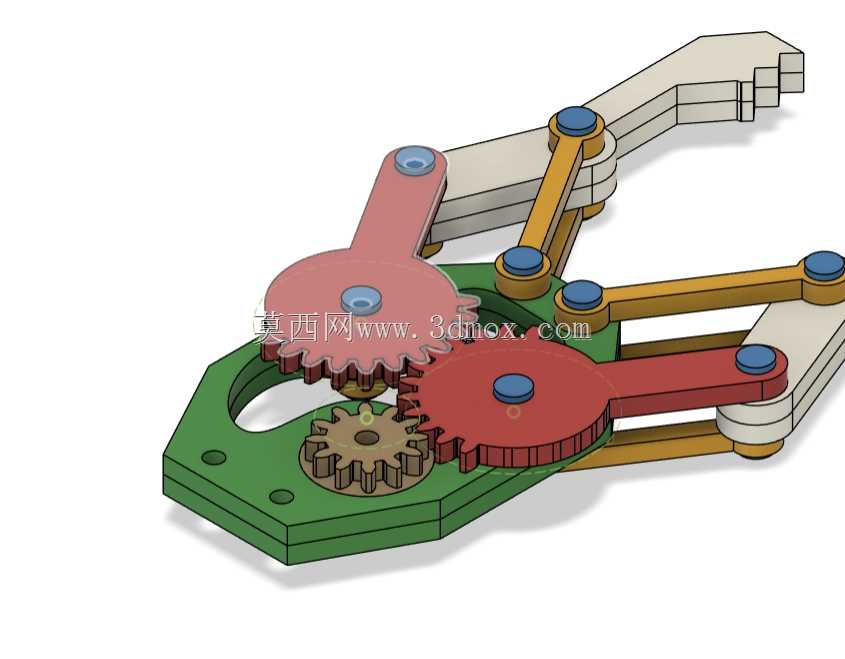

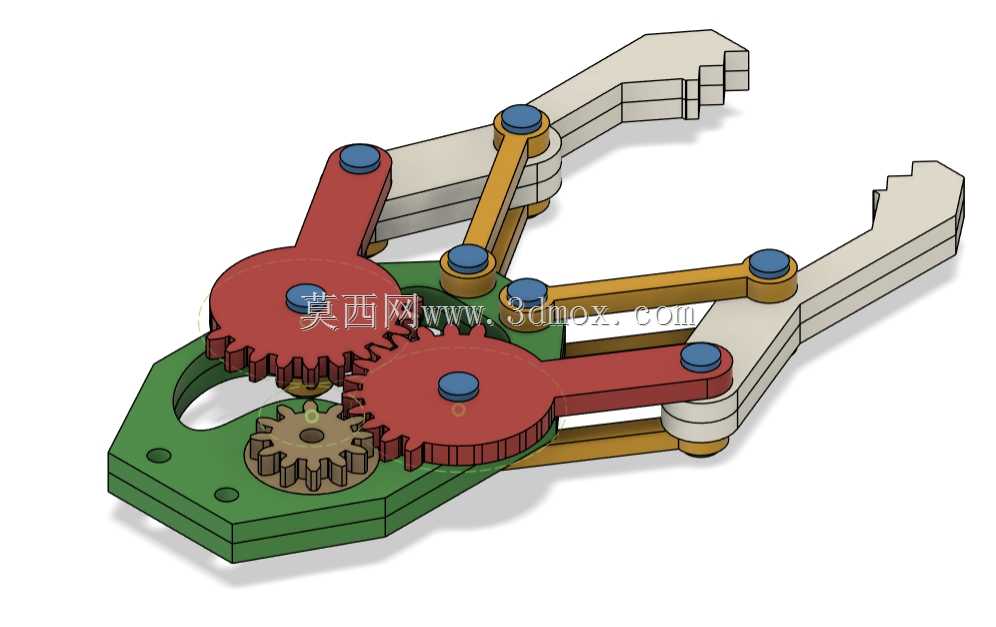

  从结构设计逻辑来看,整个抓手采用单动力输入的对称联动方案,底座作为整个部件的安装基准,预留了两个沉头安装孔,可直接通过螺栓固定在机器人末端法兰或者直线滑台的移动滑座上,安装基准面做了铣平处理,能保证安装后整个抓手的受力中心与动力输出轴同轴,避免偏载带来的连杆磨损。动力输入从底座下方的中心齿轮接入,中心齿轮同时与两侧的红色大齿轮啮合,当输入轴带动中心齿轮转动时,两个大齿轮会以完全对称的角速度反向转动,这个设计从根源上避免了两侧夹爪动作不同步的问题,不需要额外做同步校准,也不会出现单侧边卡滞导致的夹持偏斜。

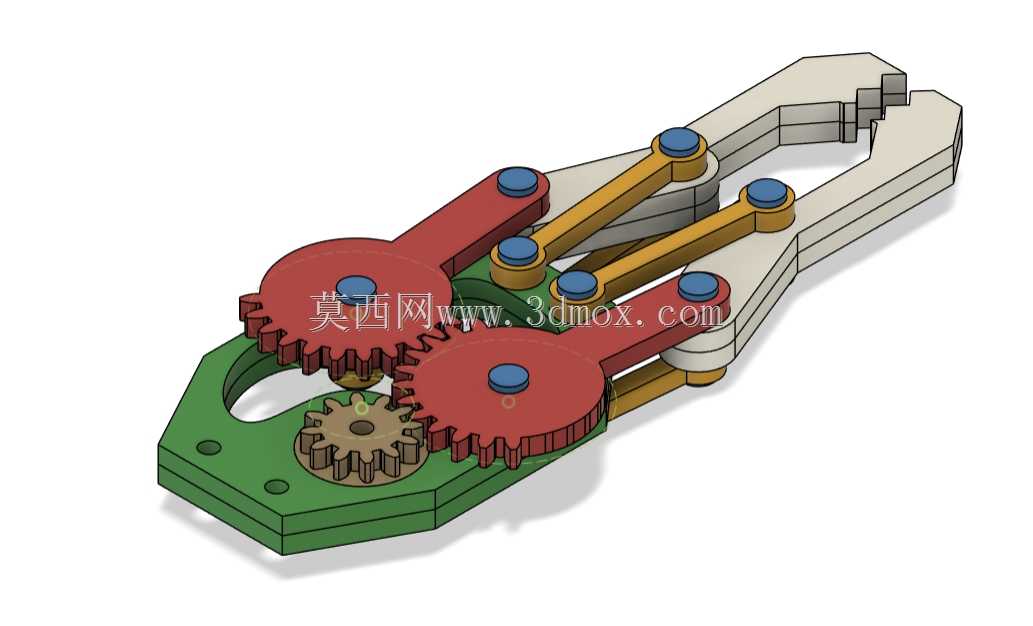

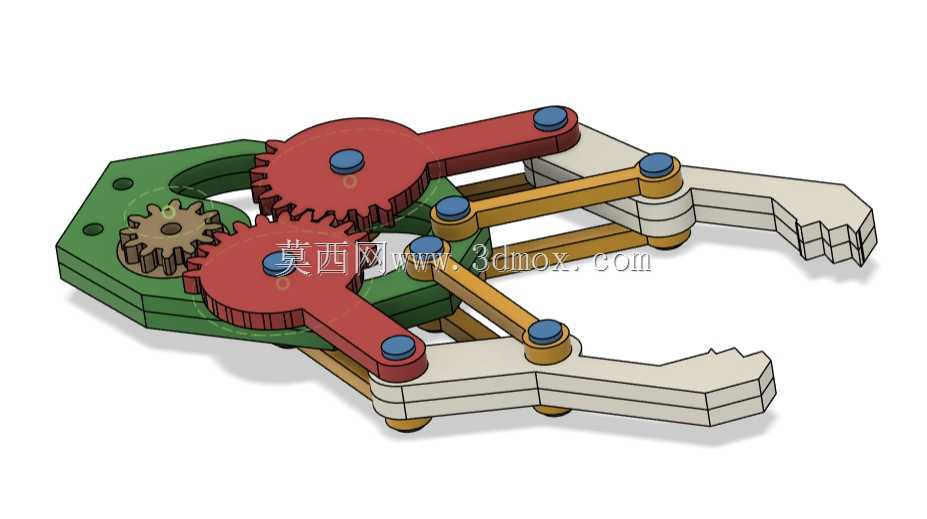

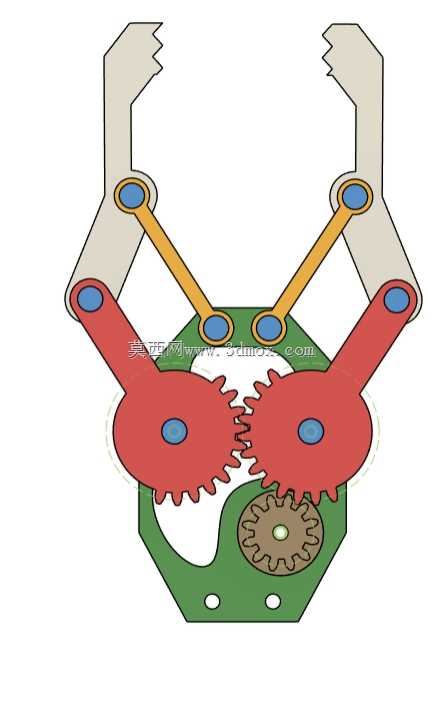

  夹爪的开合动作通过多组平行连杆实现,每侧夹爪与对应侧的大齿轮之间通过两组带铜套的铰接连杆连接,连杆的铰接点都做了等距排布,保证夹爪在整个开合行程中始终保持平行状态,不会出现夹爪末端外张或者内收的角度偏差,不管是夹持方形工件还是圆柱形工件,夹爪的夹持面都能和工件表面完全贴合,接触应力分布均匀,不会划伤工件表面也不会出现夹脱的情况。夹爪的夹持面做了阶梯式的齿形结构,靠近根部的位置夹持行程小、夹持力大,适合夹取尺寸偏小的硬质工件,靠近末端的位置开合范围更大,能适配尺寸跨度更大的工件类型,单款抓手就能覆盖常规轻载工位的多数工件夹持需求,不需要频繁更换末端夹爪。

  从实际使用的特性来看,整个传动链全部采用刚性齿轮加连杆的结构,没有弹簧、拉索这类易损柔性部件,长期往复运行的故障率极低,铰接位置都预留了润滑脂注油空间,日常维护只需要定期在铰接点补充润滑脂就能保证动作顺畅,齿轮啮合的侧隙控制在0.02mm以内,重复定位精度能控制在0.1mm范围内,完全满足轻载装配工位的精度要求。整个抓手的开合行程通过齿轮的转动角度限位来控制,不需要额外设置行程开关,当输入轴转动到极限位置时,齿轮的限位凸台会和底座的限位面接触,直接锁死开合极限位置,避免过行程导致的连杆变形。

  安装边界方面,整个抓手的底座轮廓为矩形,整体厚度控制在薄型化范围内,不会在狭窄工位内和周边设备产生干涉,夹爪完全闭合时末端收拢在底座轮廓范围内,完全张开时两侧夹爪的外扩尺寸也做了限位,适配多数六轴轻载机器人的末端负载参数,整体重量控制在轻量区间,不会过多占用机器人的有效负载配额。夹持力的大小完全由输入轴的输出扭矩决定,可以通过匹配不同扭矩的动力源来适配不同重量的工件,从几十克的电子元件到几公斤的金属小件都能稳定夹持,不需要对抓手结构做任何改动,只需要调整输入扭矩参数就能完成适配。

  在实际产线适配中,这款抓手既可以搭配旋转舵机用在小型教学机器人、桌面机械臂上完成演示、分拣作业,也可以搭配气缸、微型伺服电机用在工业产线的固定工位上完成重复性的上下料动作,对称式的结构设计让整个抓手的重心完全落在安装中心线上,机器人高速运动时不会产生额外的偏转动量,能有效降低机器人关节的负载冲击,延长设备的使用寿命。夹爪部分采用模块化的连接设计,如果需要适配特殊形状的工件,只需要更换夹爪前端的夹持块,不需要拆解整个传动结构,现场换型的时间能压缩到几分钟以内,适配多品种小批量的柔性生产场景。
