叠层式9V方形供电电池结构设计

　　这款叠层式9V方形供电单元，是面向小功率便携电子设备、工业检测仪表开发的标准化供电载体，日常在万用表、钳形表、烟雾报警器、无线话筒、早期便携收音设备、小型遥控发射端里都能见到它的身影，和常见圆柱电芯不同，它的方形叠层结构从根源上适配了手持类仪表的内部紧凑空间，不需要额外做圆柱电芯的排布固定结构，能直接卡在设备预设的电池仓卡位里，减少仓体内部的空间浪费。

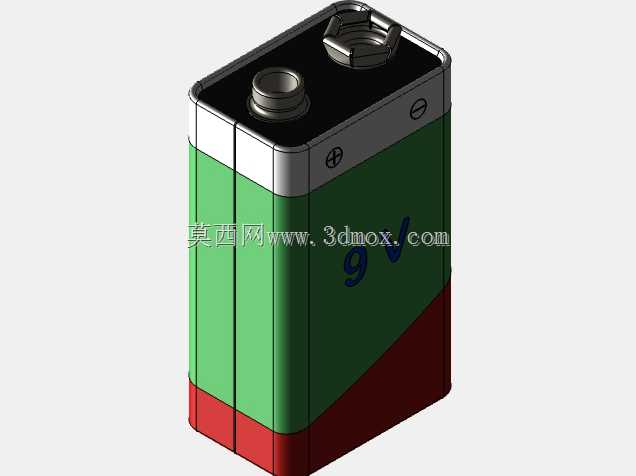

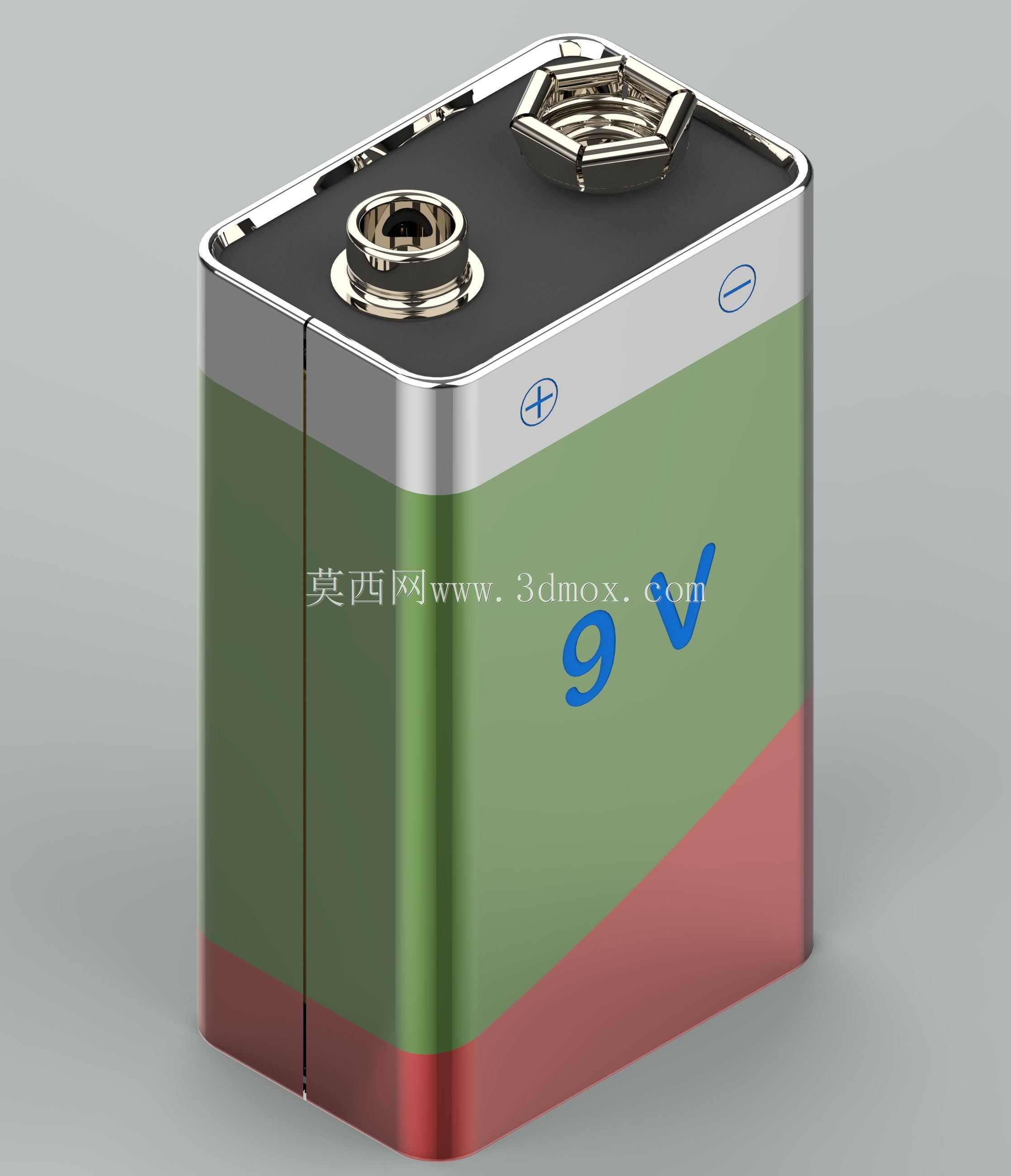

　　从结构设计逻辑来看，它采用金属外壳包裹内部叠层电芯的方案，外壳做了折边包胶处理，侧边的金属亮面是冲压成型的镀镍钢壳，既能做内部电芯的电磁屏蔽层，减少外界电磁干扰对精密测量仪表的信号影响，也能承担结构防护作用，抵抗日常手持使用时的轻微磕碰、挤压，避免内部叠层电芯错位导致的接触不良。外壳表面的分色区域不是单纯的装饰，军绿色区域是绝缘喷涂层，覆盖了钢壳的大部分外露面，防止电池装入设备时和仓内其他金属部件意外短接，底部的红棕色区域是耐磨涂层，对应电池装入仓体时的推入摩擦面，长期插拔也不会磨掉绝缘层造成漏电风险。顶部的两个输出端子做了差异化设计，六角形的公扣端子和圆形的母扣端子是行业通用的9V电池卡扣标准，极性标识直接模压在顶部黑色绝缘端盖上，凸起的正负标识即使在光线不好的设备仓内，靠手指触摸也能分辨极性，避免装反烧坏设备主板；端盖和壳体之间做了超声波焊接密封，能阻挡日常使用环境里的潮气、少量灰尘进入电芯内部，延长存储和使用寿命。

　　从安装边界尺寸来看，这款电池严格遵循行业通用的9V叠层电池尺寸规范，整体为长方体结构，边角做了小圆弧过渡，没有尖锐的冲压毛边，装入电池仓时不会刮伤仓壁的塑料筋位。顶部的卡扣端子突出端盖的高度控制在标准范围内，和设备仓内的母座/公座对接时，卡扣卡入后能提供足够的保持力，即使设备从桌面高度意外跌落，电池也不会从仓内松脱断电；端子的接触电阻做了结构优化，卡扣配合的接触面足够大，大电流脉冲输出时不会因为接触压降导致设备供电不稳。

　　在实际应用场景里，这类电池的输出特性适配小功率长待机的设备需求，比如烟雾报警器通常需要数年的待机时间，这款电池的自放电控制结构能匹配这类长待机场景的供电要求；工业用的笔式测电笔、小型寻线仪这类现场作业工具，对电池的抗振动性能要求高，它的内部叠层电芯和外壳之间填充了缓冲固定胶，即使在工具包内长期颠簸、晃动，内部电芯的极耳连接也不会断裂。设计时还考虑了废弃拆解的便利性，外壳的折边结构没有做死扣压合，后期回收拆解时能快速撬开外壳分离内部电芯和金属壳体，减少回收处理的工序难度。

　　和可充电的锂离子9V电池不同，这款一次性叠层电池的结构没有内置保护板，端盖下方直接连接电芯的正负极极耳，减少了保护板占用的内部空间，能在同体积下做到更大的电芯容量，同时也避免了保护板故障导致的供电中断问题，适合对供电可靠性要求高、不需要频繁充电的工业检测场景。外壳的绝缘涂层厚度控制在0.1mm以内，不会因为涂层过厚导致电池整体尺寸超差，装入老旧型号的仪表电池仓时不会出现卡滞、装不进去的问题；顶部的黑色端盖采用耐温ABS材料，即使在夏季户外高温环境下放置在设备内，也不会因为高温变形导致端子移位、接触不良。
