注塑外壳家用单天线无线路由器结构

项目分类:通讯工具类 发布时间:2025-01-01 ID:874697
  • 注塑外壳家用单天线无线路由器结构
  • 注塑外壳家用单天线无线路由器结构
  • 注塑外壳家用单天线无线路由器结构
  • 注塑外壳家用单天线无线路由器结构

  做消费电子结构设计快十二年,经手的网络通讯类壳体项目不下四十个,这款单天线注塑外壳路由器的结构方案,是民用SOHO级网络设备里非常典型的成熟落地构型,很多刚入行的结构工程师练手时都会选这类产品拆解建模,能把卡扣配合、壁厚控制、接口排布这些基础设计点摸透。先从实际应用场景说,这类设备主要覆盖80-120平的普通家庭、10人以内的小型办公区、临街商铺的前台区域,不需要复杂的Mesh组网,单台设备就能完成宽带信号转WiFi覆盖、有线终端接入的基础需求,安装场景基本是放置在桌面、弱电箱上层搁板,也有用户会用背挂孔固定在墙面,所以设计时要兼顾平放的稳定性和挂装的承重冗余。

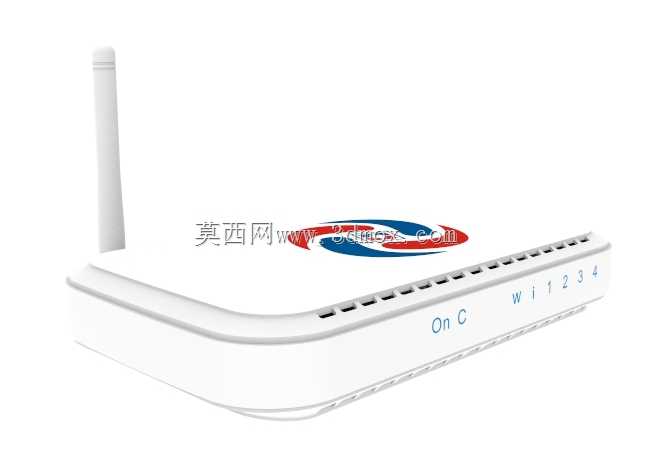

  从功能特性上拆解,外置的单根全向天线采用可转动铰接结构,转动角度范围控制在0-90度,阻尼力矩设置在0.15-0.2N·m,既可以根据摆放位置调整信号发射角度,又不会因为长期使用出现松垮下垂的问题;机身正面的状态指示灯采用内凹式导光结构,导光柱用PMMA材质,表面做磨砂雾化处理,避免夜间灯光直射晃眼,同时能清晰区分电源、WiFi、四个有线网口的工作状态,用户不用凑近设备就能判断网络连通情况;机身侧面的散热槽采用斜向开孔设计,开孔宽度控制在1.2mm,既满足内部主板、电源模块的自然对流散热需求,又能防止日常使用中细小的杂物、液体滴入机身内部,散热槽的排布位置避开了内部芯片的正上方,减少积灰落在核心元器件上的概率。

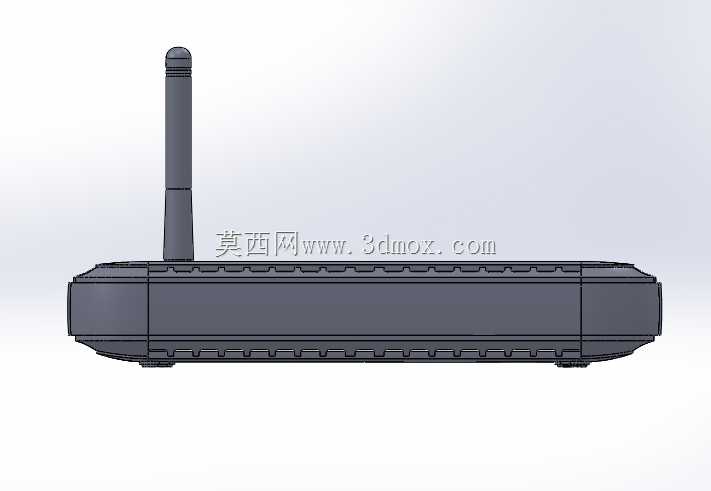

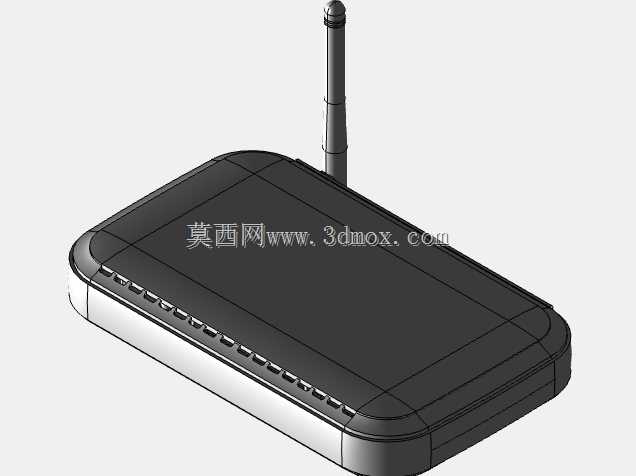

  再说到设计思路,整个壳体采用ABS+PC共混注塑材质,上下壳的壁厚统一设置为1.8mm,这个厚度是民用注塑电子壳体的黄金值,既能保证壳体的抗冲击强度,从1米高度自由跌落至水泥地面不会出现开裂,又能控制注塑成型周期,减少缩水、翘曲等成型缺陷;上下壳的连接采用周边均匀排布的卡扣加底部两颗M2自攻螺丝的固定方式,卡扣的扣合量设置为0.6mm,拆卸时用撬片沿周边缝隙就能轻松打开,不会损伤卡扣结构,方便售后维修时更换内部元器件;底部的四个橡胶脚垫高度设置为3mm,既可以垫高机身保证底部空气流通辅助散热,又能增大和放置面的摩擦力,避免设备被网线拖拽时移位,脚垫的安装柱采用热熔固定结构,不需要额外打胶,装配效率更高。关于外形尺寸与安装边界,这款路由器的主体长宽尺寸为160mm*110mm,机身主体高度为28mm,加上天线竖直状态的总高度为175mm,平放时占用的桌面面积不到半张A4纸,不会占用过多的桌面空间;如果采用墙面挂装,背部的两个挂孔中心距为100mm,适配市面上常见的自攻螺丝安装间距,挂装后机身和墙面的间隙为2mm,不会因为贴墙过近影响散热;网口部分突出机身背面10mm,插入常规的水晶头后,网线弯折半径预留了15mm的空间,不会出现网线插到位后被墙面顶住导致接触不良的问题。

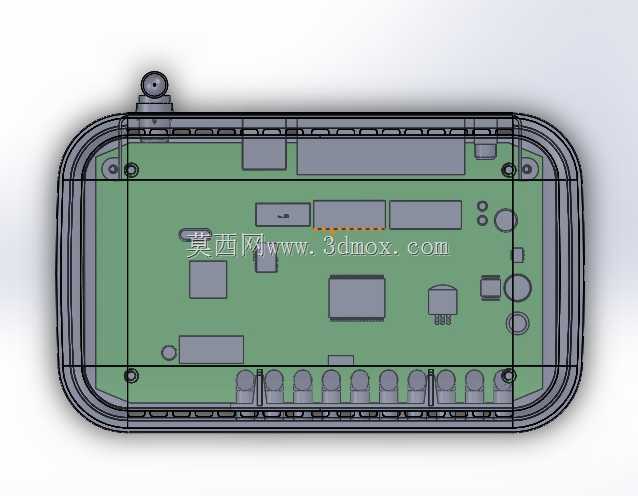

  做这类民用网络设备的结构设计,最核心的是平衡成本、可靠性和装配效率,不需要追求过度的结构冗余,比如这款设备的壳体内部没有设置多余的加强筋,只在主板固定柱、天线铰接座的位置做了局部加厚,既减少了注塑材料的用量,又能保证核心受力位置的强度;内部的走线槽宽度设置为5mm,刚好容纳天线馈线和电源连接线,装配时线材不会随意晃动产生异响,也不会和内部的散热片接触被高温烫坏绝缘层。很多新手建模时容易忽略细节,比如导光柱和壳体的配合间隙要留0.1mm,既方便装配,又不会出现漏光的问题;天线铰接处的转轴要做R0.5的圆角,避免转动时出现卡滞;底部的铭牌粘贴区域要做下沉0.2mm的凹槽,铭牌贴好后不会突出底面,避免设备放置时出现不平晃动的情况。这些细节都是实际量产中反复验证过的参数,建模时把这些点考虑到位,输出的模型才能直接对接后续的模具开模、产线装配环节,不会出现结构设计和量产脱节的问题。
