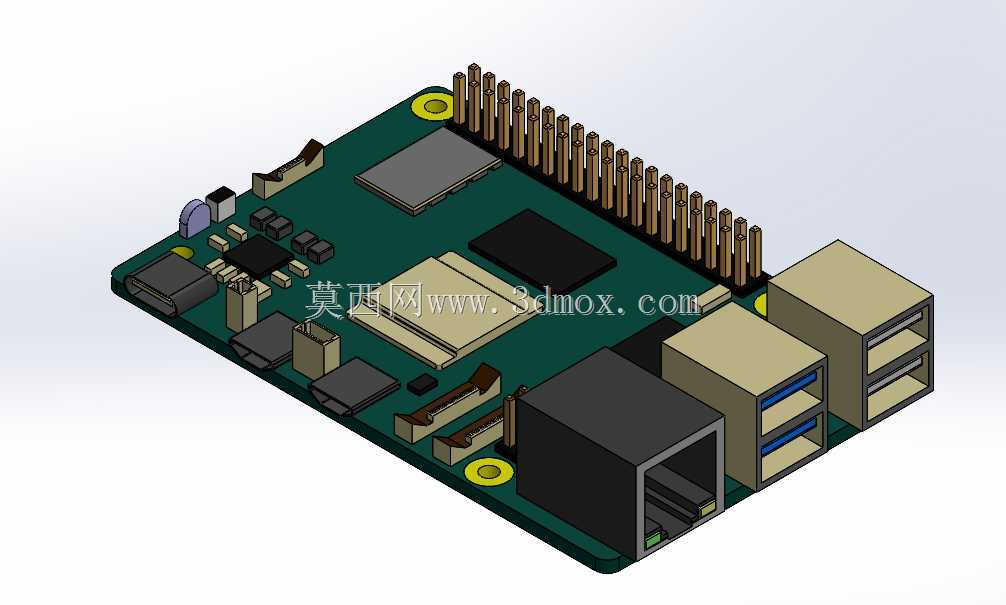

树莓派5开发板结构三维建模设计

　　做嵌入式设备集成、小型智能终端开发的结构工程师，大概率都绕不开和树莓派这类单板计算机打交道，这次完成的树莓派5结构建模，完全是按照实物1:1还原的，所有外部接口、板载元件的位置和突出高度都做了精准复刻，就是为了给后续做配套外壳、设备集成安装的时候提供准确的尺寸参考，不用反复拿实物打样测量，能省不少前期对接的时间。

　　从实际应用场景来说，这块板子现在用的范围太广了，从工业现场的小型数据采集终端、边缘计算网关，到创客圈里的智能小车、家庭媒体中心、小型NAS设备，甚至是教学场景里的嵌入式实验平台，都能看到它的身影。很多时候结构设计不是单独做一块板子，而是要把它集成到整套设备里，这时候如果没有精准的三维模型，很容易出现接口对位不准、元件和外壳干涉、安装柱位置打错的问题，之前做项目的时候就遇到过用网上找的简化模型，结果网口位置突出高度做少了2mm，外壳开模之后接口插不到底，最后只能返工磨外壳的尴尬情况，所以这次建模的时候特意把所有容易出干涉的部位都做了精细化处理。

　　先说说大家最关心的安装边界，这块板子的整体轮廓是标准的信用卡尺寸规格，四个角的安装孔位置完全沿用了树莓派系列的通用孔位，孔内径是适配M2.5铜柱的尺寸，安装孔到板边的距离、孔位之间的中心距都严格按照实物测量值来做，不管是用通用的树莓派外壳，还是自己设计安装支架，都能直接对位。板载元件的高度分层做的很明确：最高的部位是侧边的排针、以太网口和USB接口层，这部分的突出高度是做外壳内壁避空的核心参考，尤其是排针部分，不仅做了每一根针脚的位置，连排针塑料底座的高度都做了还原，要是做带排针外接的外壳，不会出现针脚顶到外壳内壁的问题；其次是板载的主控芯片、内存芯片、电源管理芯片这些核心元件的高度，这些元件上方如果要加散热片，或者做外壳的导热凸台，这个高度尺寸直接决定了散热间隙留多少合适，不会出现散热片压歪芯片或者间隙太大导热效率差的问题；最下层是贴片的电容、电阻、LED指示灯这些小元件，这些元件虽然高度低，但是在做内部绝缘设计的时候，比如贴绝缘麦拉片、安排内部走线空间的时候，这些小元件的突出高度也不能忽略，不然很容易磨破绝缘层造成短路。

　　接口部分的建模是花了最多心思的，毕竟集成的时候所有对外的接线都要靠这些接口。侧边的两个Micro HDMI接口、Type-C供电接口、3.5mm音频接口，还有双USB3.0、千兆以太网口的位置，不仅外轮廓做准了，连接口内部的插接口深度、接口周围的塑料加强筋都做了还原，设计外壳开口的时候，不用再单独查每个接口的尺寸手册，直接从模型里提取轮廓就能开开口，能保证接口插到底之后和外壳外表面齐平，不会出现凹进去太多不好插拔，或者凸出来太多影响外观的问题。板子上的Micro SD卡插槽位置也做了精准还原，包括卡槽的弹出高度，做外壳的时候要预留出卡弹出的空间，不然换卡的时候会被外壳挡住。还有板载的CSI摄像头接口、DSI显示接口，这两个排线接口的位置和高度也做了还原，要是做集成摄像头或者屏幕的设备，排线的弯折空间可以直接参考模型来留，不会出现排线折死弯或者长度不够的问题。

　　设计思路上没有做多余的简化，很多网上的免费模型会把板载的小元件都删掉，只留一个板子的轮廓和大接口，看起来是简洁，但是实际用的时候问题很多：比如板子上的电源指示灯位置，如果模型里没做，外壳上开指示灯透光孔的时候位置就容易偏；还有板载的无线天线区域，那个区域是不能铺铜也不能被金属外壳挡住的，模型里特意把天线的净空区域做了标注提示，做金属外壳的时候可以直接在对应位置留天线开窗，不用再去查硬件手册找天线位置。另外板子背面的元件也没有忽略，包括背面的贴片元件、焊盘突出高度，做背面的外壳支撑的时候，不会出现支撑柱顶到背面元件的问题，之前就有同行遇到过支撑柱刚好顶到背面的闪存芯片，长时间挤压造成芯片虚焊的故障，这些细节在建模的时候都考虑到了。

　　从结构选型的角度来说，这个模型可以直接用来做配套的散热结构设计，比如官方的散热风扇位置、主动散热风道的走向，都可以基于这个模型来模拟，因为板上的发热源位置——主控、内存、电源芯片的位置都准确，做热仿真的时候可以直接给这些元件赋予热源参数，不用再重新搭建发热源的位置模型。要是做工业场景的应用，比如把板子装到DIN导轨安装的外壳里，这个模型的整体尺寸可以直接导入到导轨外壳的装配体里，核对内部空间是否足够，接口位置是否和外壳的预留开口匹配，大大减少前期方案验证的时间。

　　其实做这类开发板的三维模型，最核心的不是把样子做像，而是要给实际做结构设计的人提供能用的尺寸依据，每一个凸台、每一个接口、每一个安装孔的尺寸都要和实物对得上，不能有半毫米的偏差，不然模型做的再好看，实际生产的时候出问题，那这个模型就没有实际价值。这次的建模过程中，每一个尺寸都是反复和实物核对过的，包括元件的倒角、接口的卡扣位置，都尽量做到和实物一致，不管是用来做外壳设计、安装结构设计，还是做教学演示、装配模拟，都能直接用，不用再花时间去修正尺寸偏差。对于经常做嵌入式设备集成的结构工程师来说，有一个精准的模型，能在方案阶段就排除掉90%以上的结构干涉问题，减少打样次数，缩短整个项目的开发周期，这也是做这个模型最实际的意义。
