高功率手提式强光探照工作灯结构设计

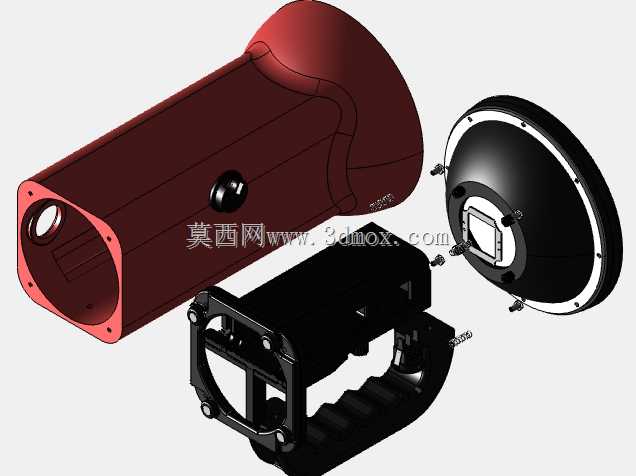

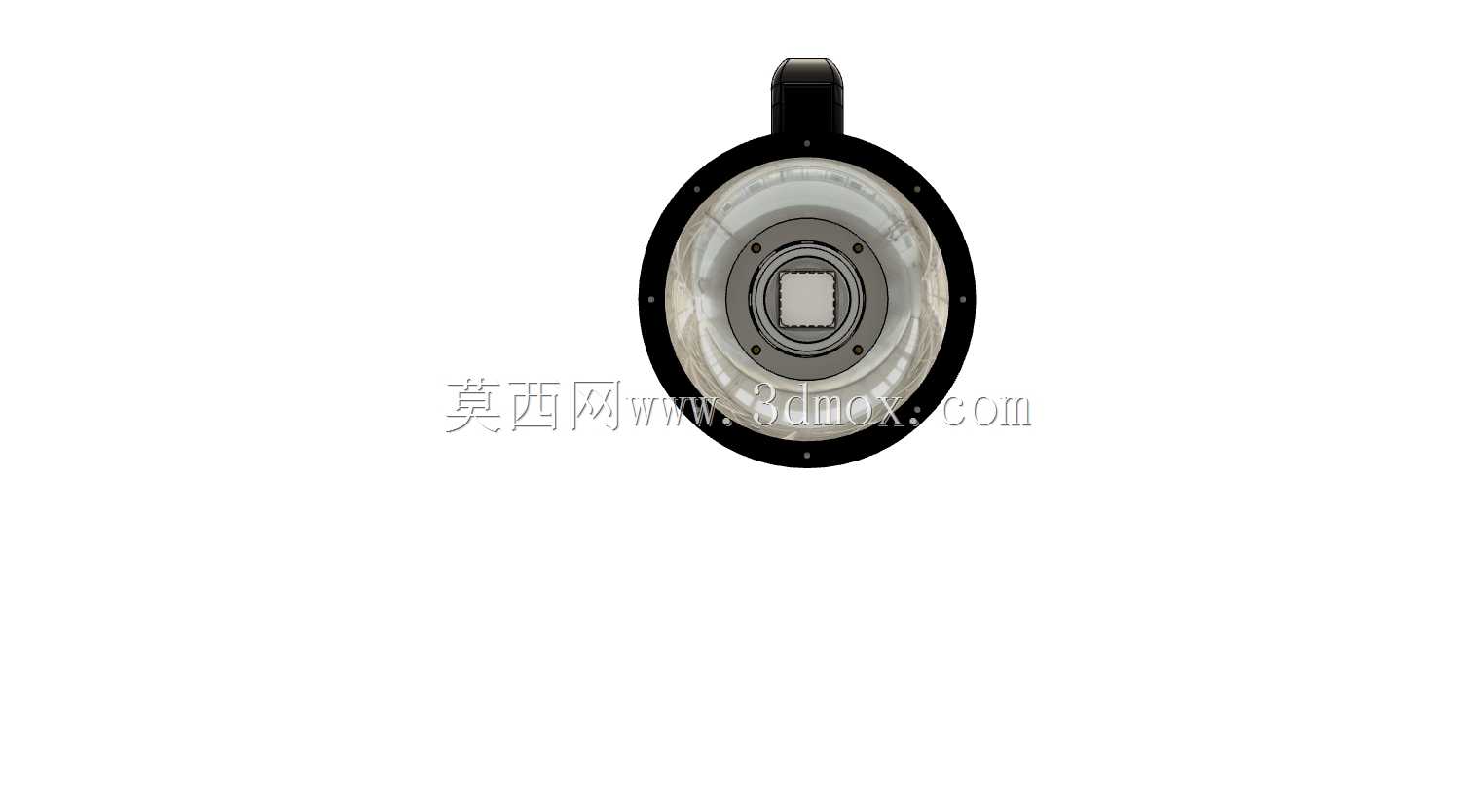

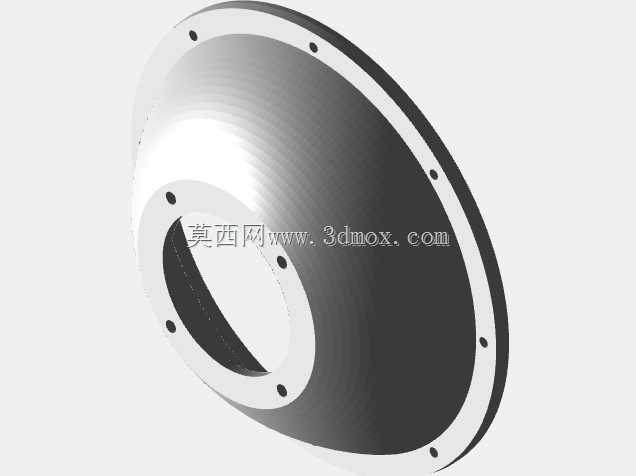

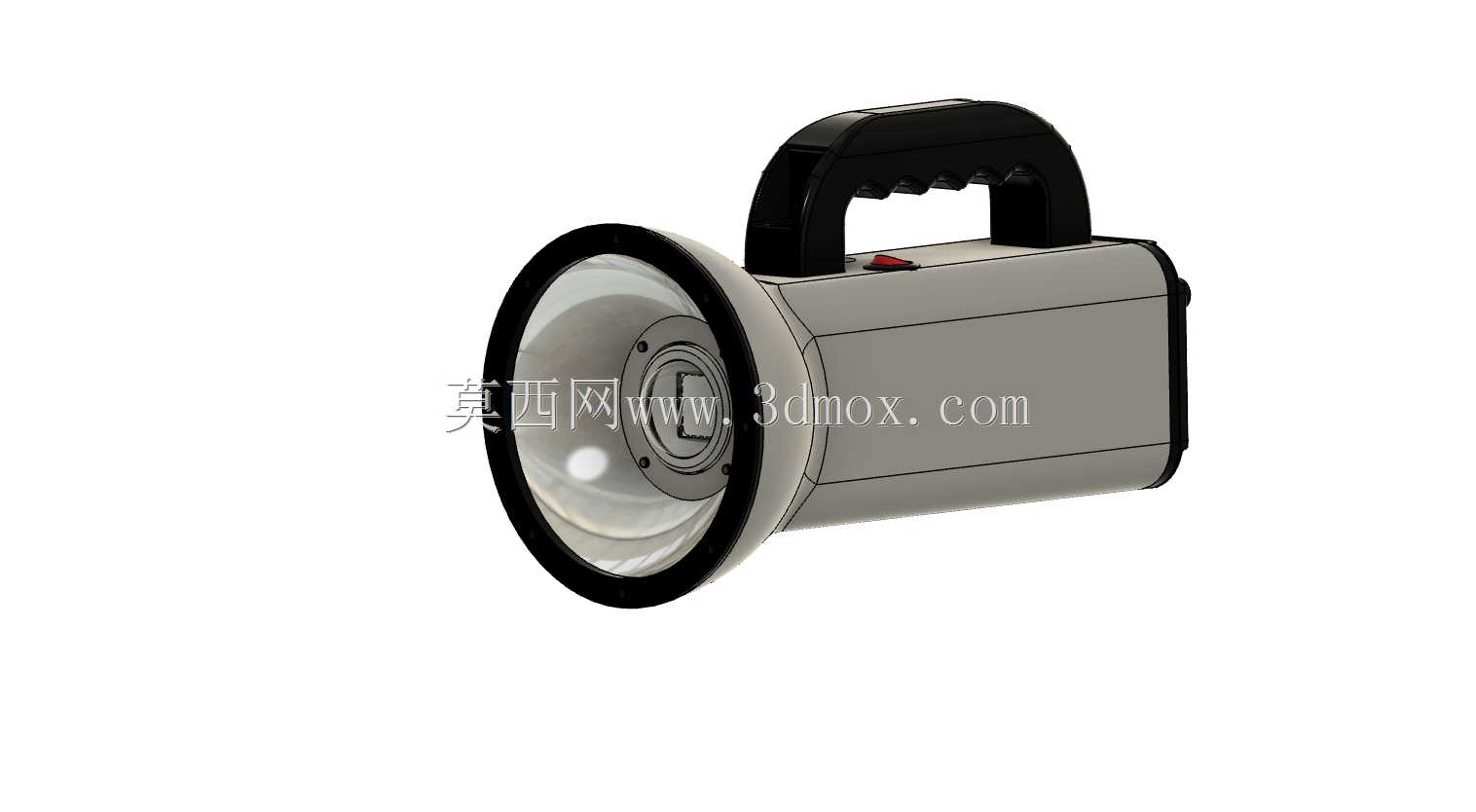

　　这款手提式强光照明设备的结构设计，核心围绕户外作业、应急抢修、野外勘探等大场景长时照明需求展开，整体采用筒式集成布局，将光学组件、供电模块、散热结构、握持部件整合为一体化机身，兼顾便携性与长时间高功率运行的可靠性。从实际使用场景出发，设备前端设置大口径聚光反光杯，搭配高透光防护镜片，可将LED光源发出的光线汇聚成远射光束，满足百米级距离的定向照明需求，反光杯采用旋压成型的铝质结构，内壁做高反光处理，在提升光线利用率的同时，可直接作为前端散热路径的一部分，将LED工作产生的热量快速传导至机身外壳。

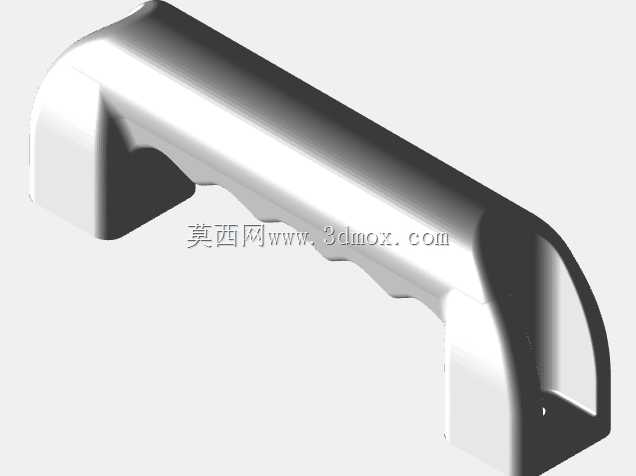

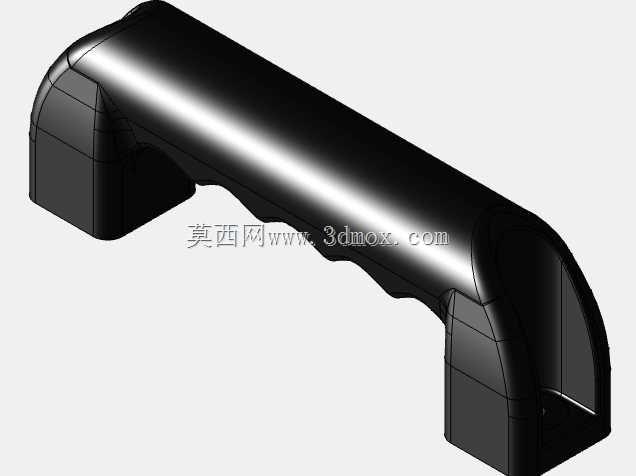

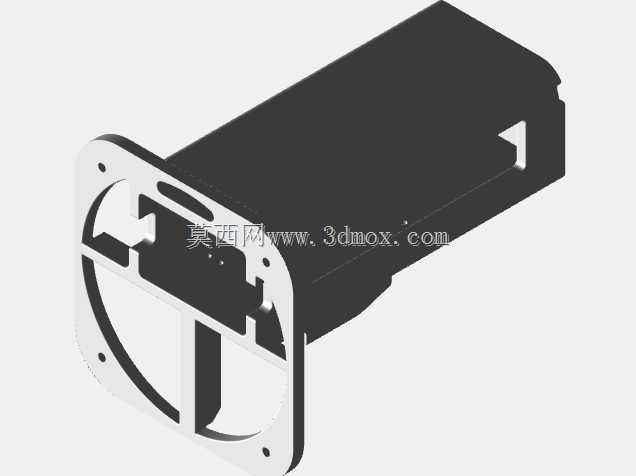

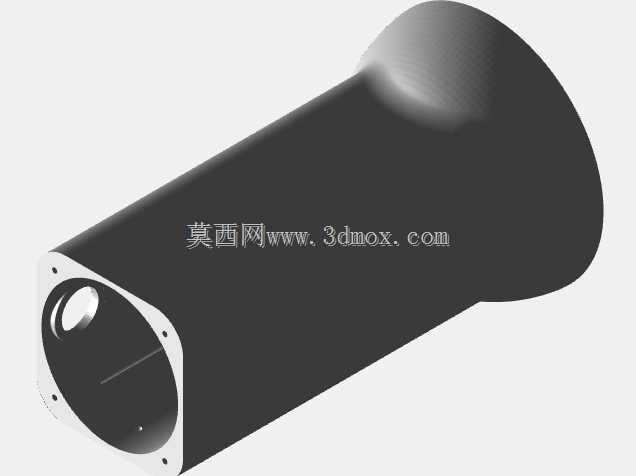

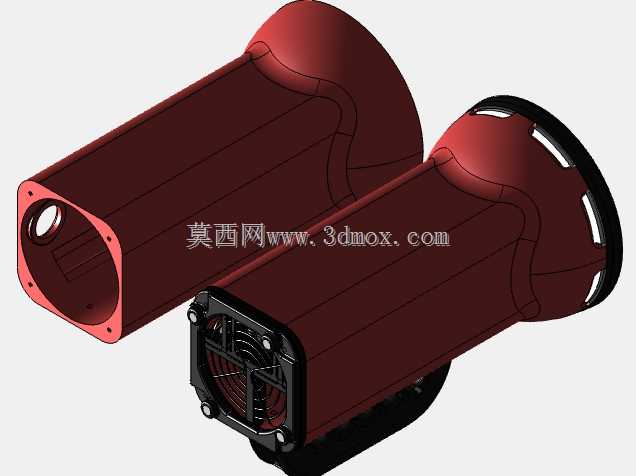

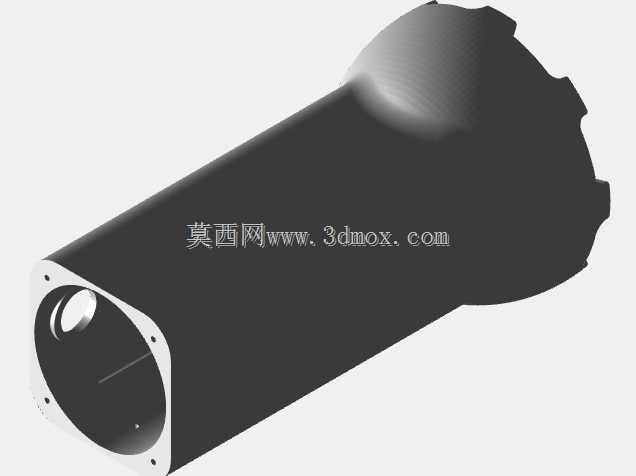

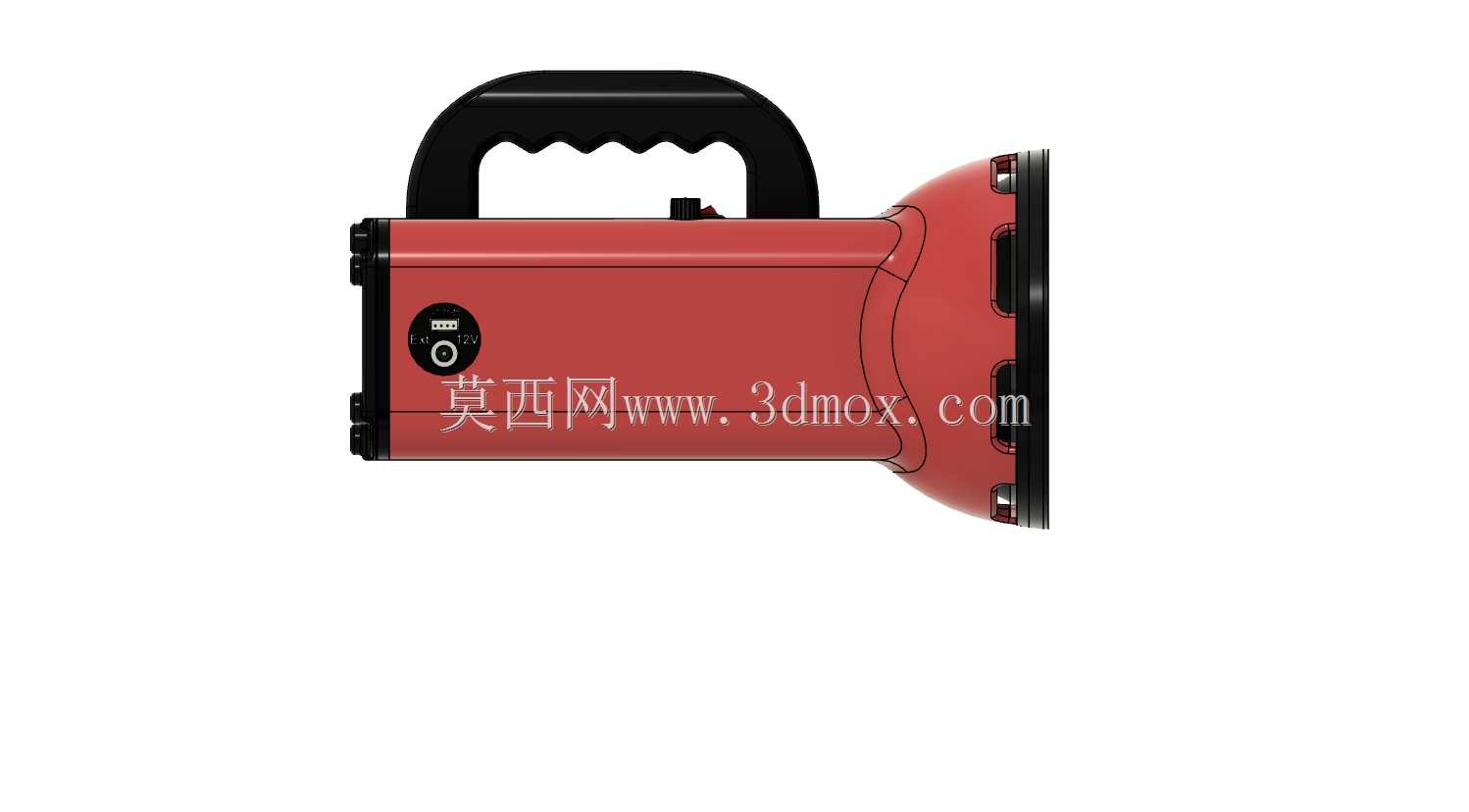

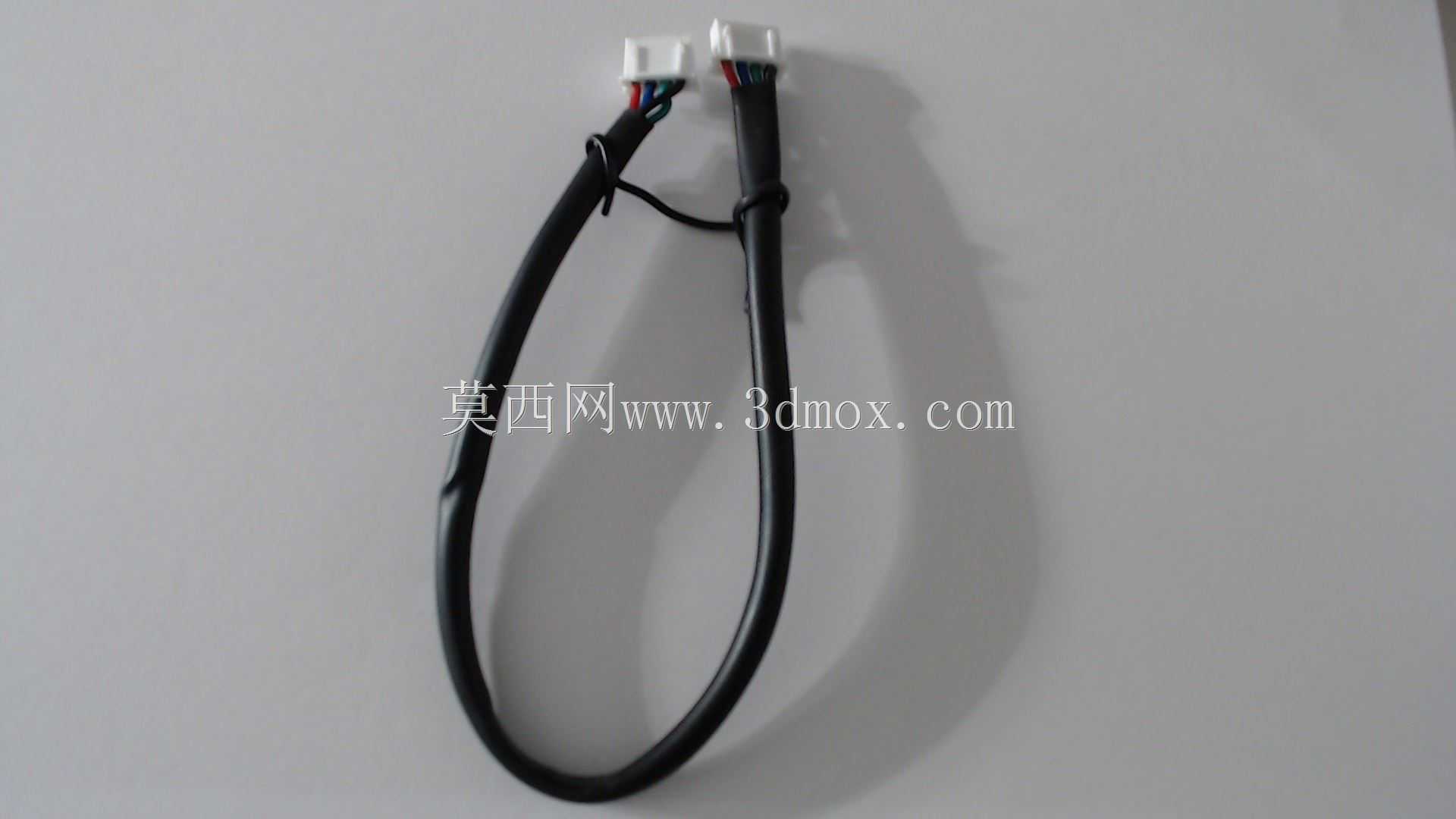

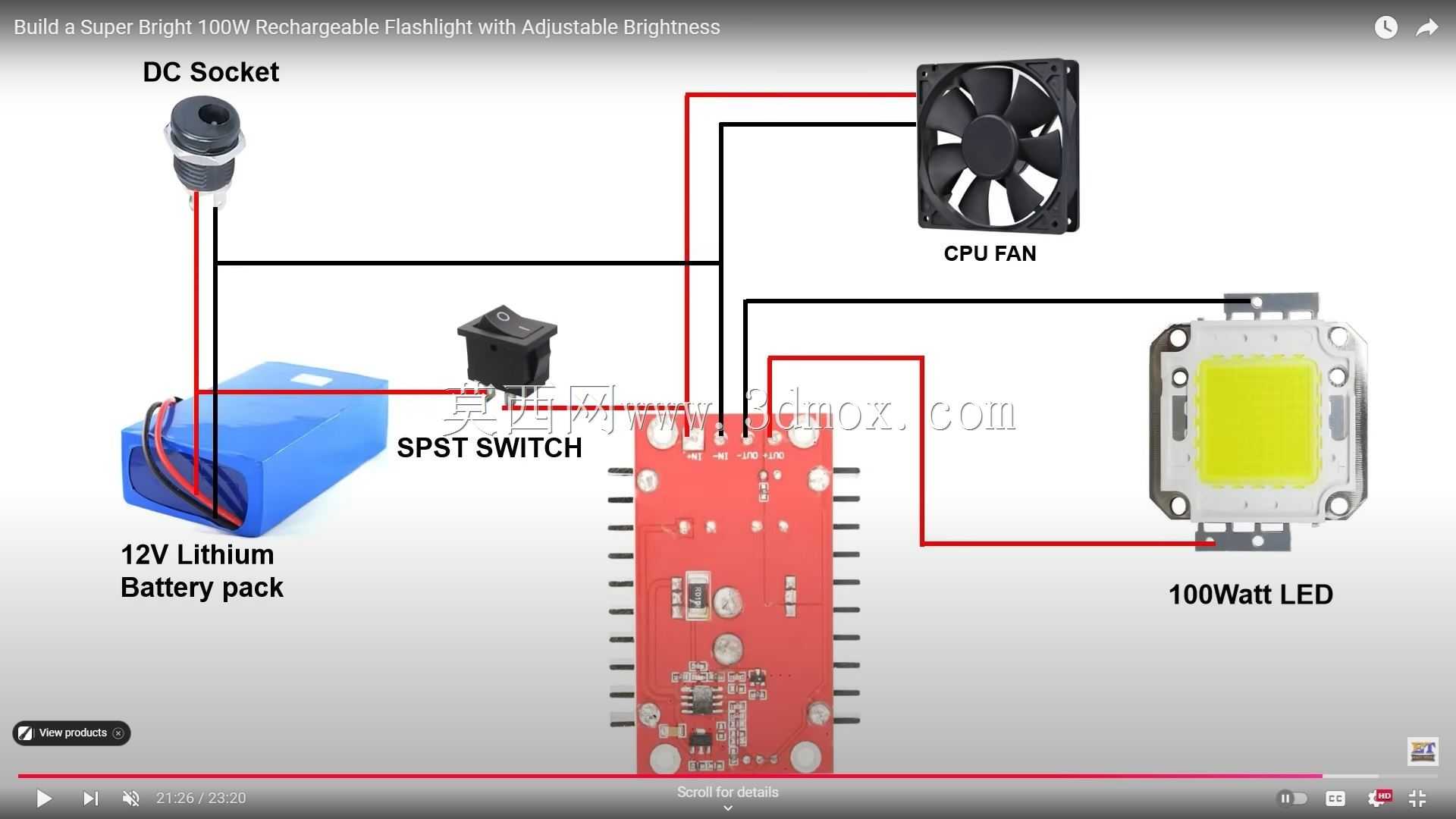

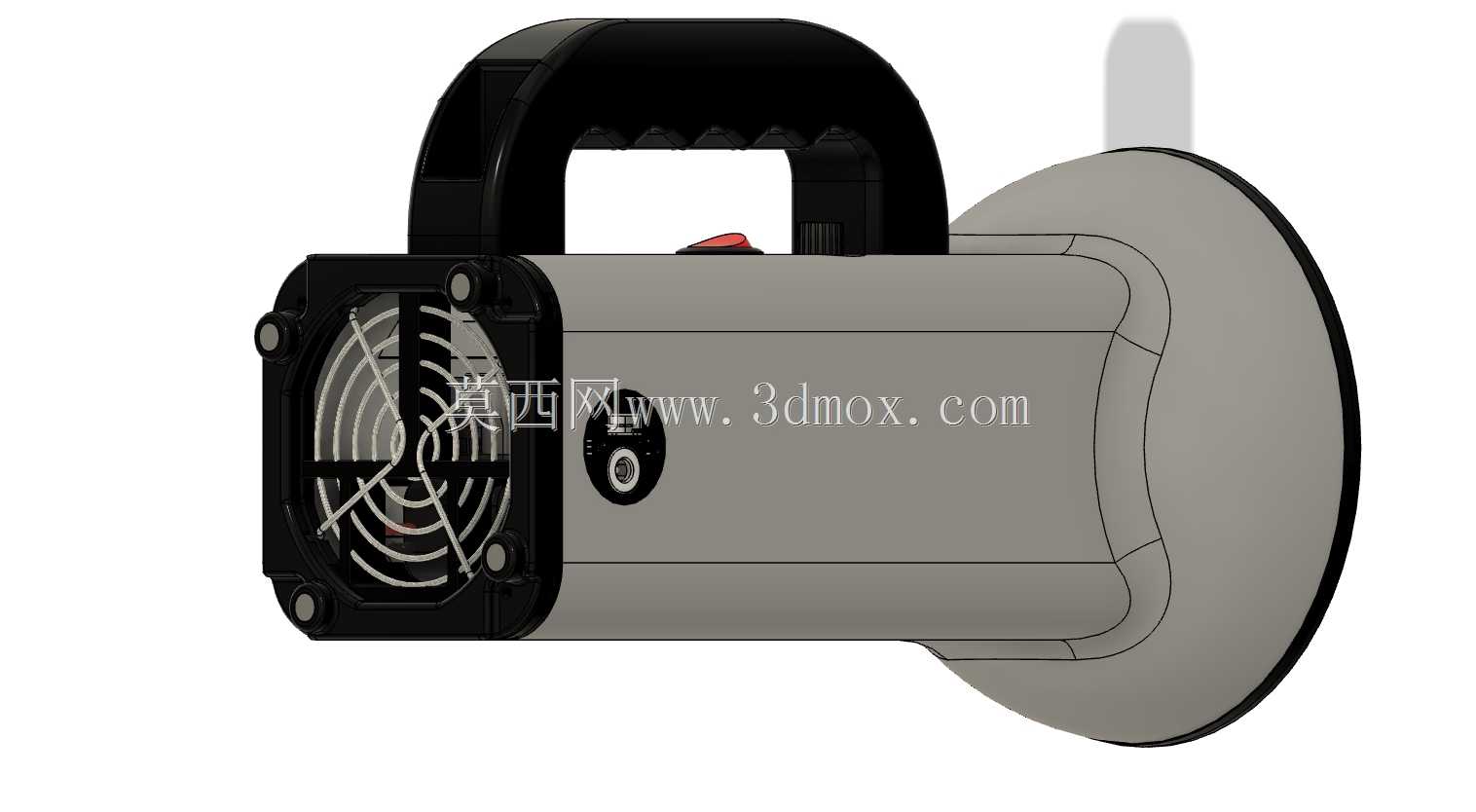

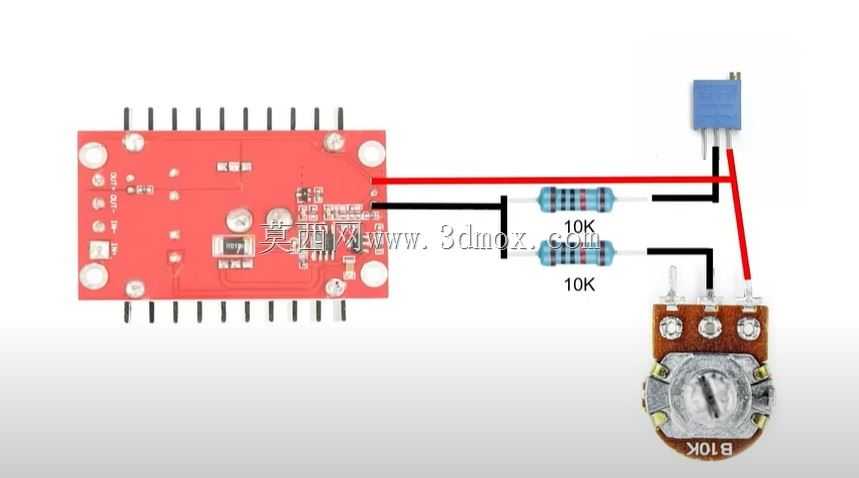

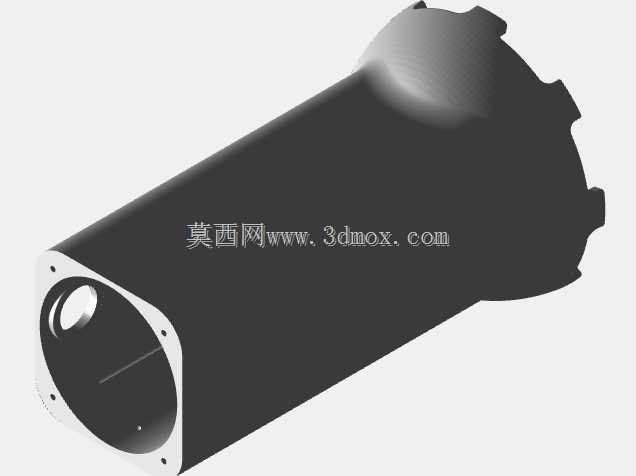

　　机身主体采用等截面筒状结构，内部预留充足的电池安装空间，可适配多串大容量锂电组，供电回路设置独立的升压转换模块，可将电池电压稳定转换为LED驱动所需的恒定电压电流，保证光源输出亮度稳定，不会随电池电量下降出现明显的亮度衰减；筒身内部设置多道定位筋条，可对电池组、驱动电路板进行径向限位，避免移动过程中内部组件出现窜动磕碰，走线位置预留专门的走线槽，强电回路与信号回路分开排布，减少线路干扰的同时，避免装配过程中出现线路挤压破损的问题。设备顶部设置一体化提手结构，提手做符合人体工学的弧度处理，表面做防滑纹理设计，单手握持时受力均匀，长时间携带不会出现明显的压痕，提手与机身采用嵌入式螺丝连接，连接位置设置加强筋，可承受整灯重量数倍的拉力，避免提手脱落；提手旁设置翘板式电源开关，开关位置处于拇指自然触碰的区域，单手握持时可直接完成开关操作，开关周边做防水挡边设计，可阻挡日常使用过程中飞溅的水滴进入机身内部。

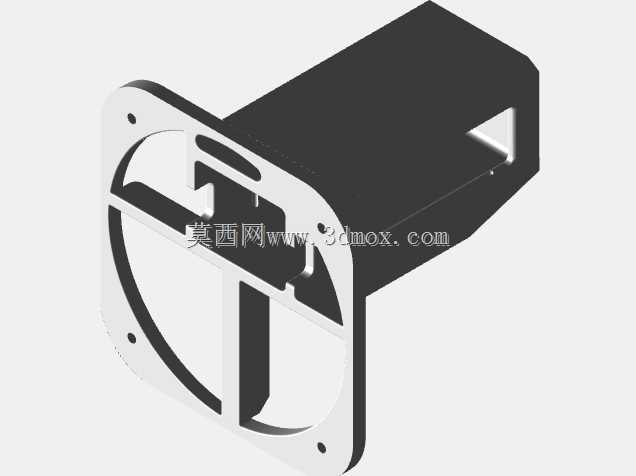

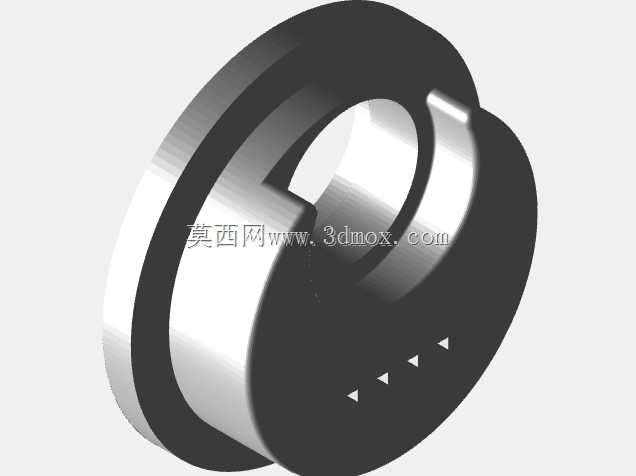

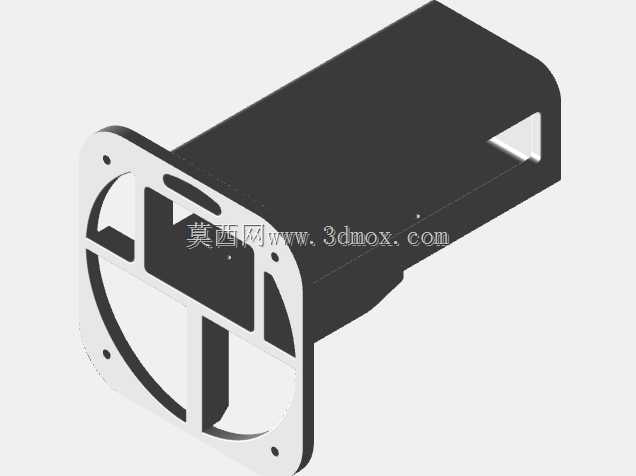

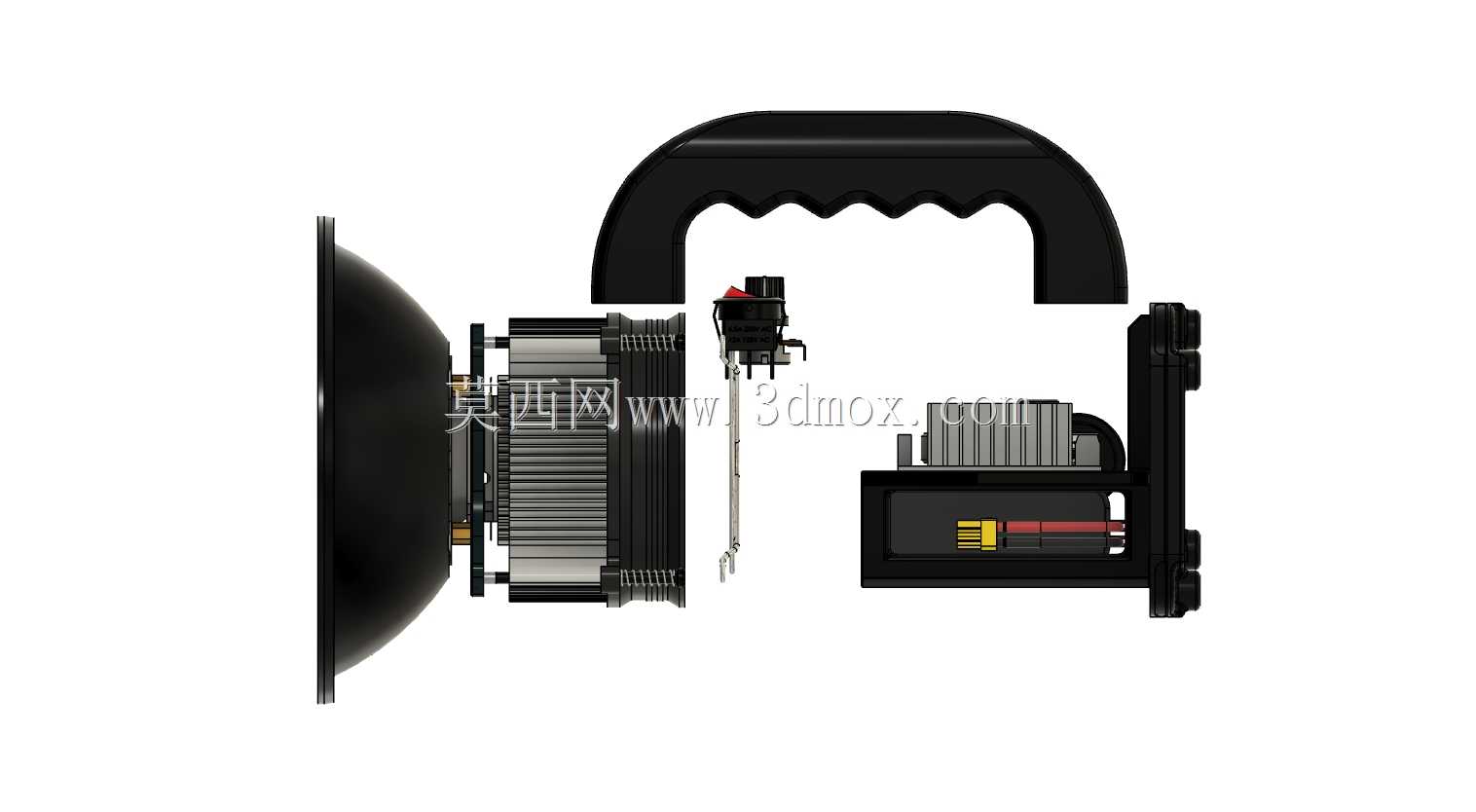

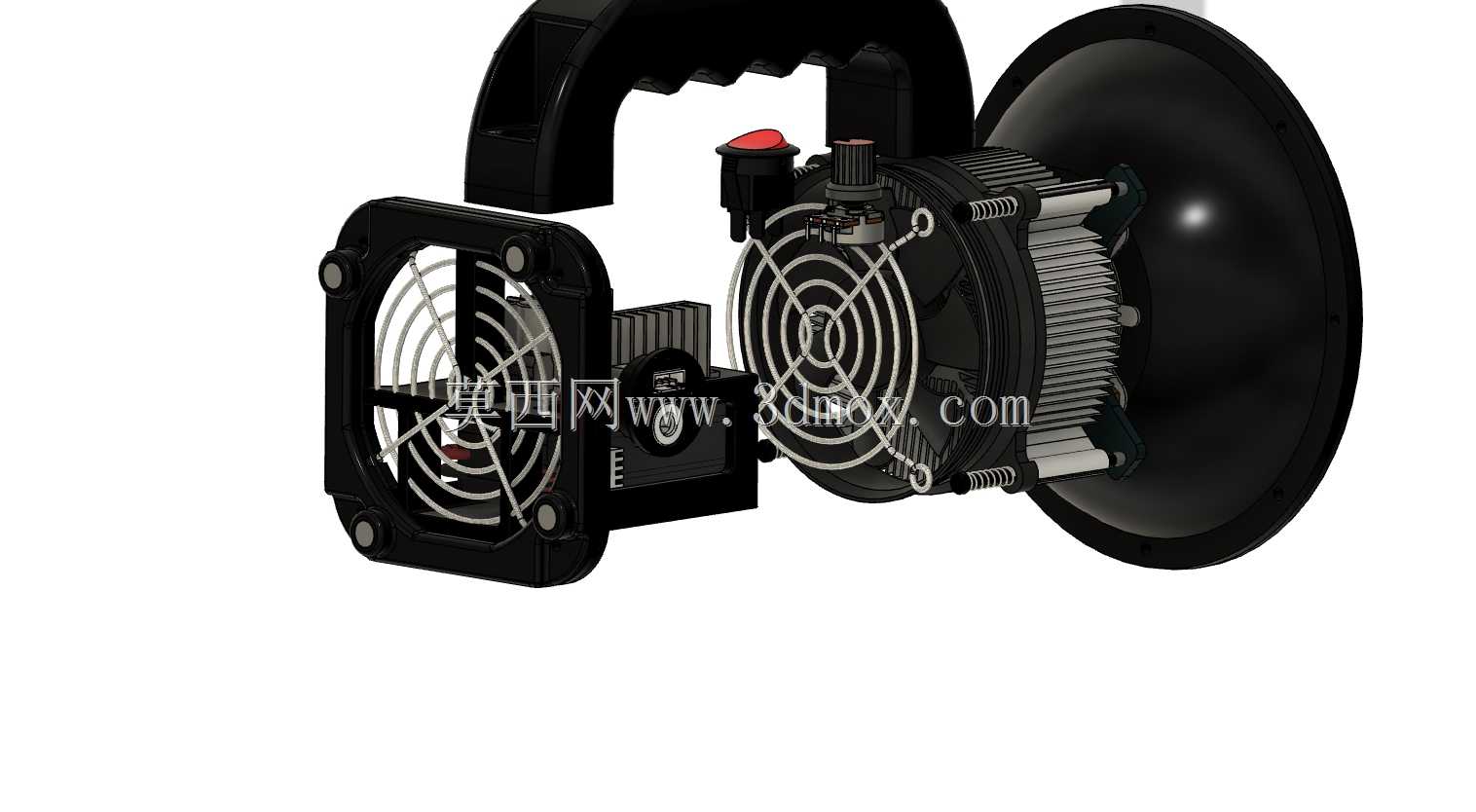

　　机身尾部设置可拆装的通风底座，底座上开设阵列式通风孔，配合筒身内部预留的空气对流通道，可在高功率长时间工作时形成被动散热风道，将驱动模块、电池组工作产生的热量及时排出，避免内部积温过高影响组件寿命；底座采用快拆结构设计，无需专用工具即可拆开，方便更换电池或者检修内部电路，底座与筒身的连接位置设置密封胶圈，可满足日常户外使用的防尘防水要求。光学组件的安装采用压圈固定结构，镜片、反光杯、LED基板依次叠装在前端灯头内，通过外圈压圈锁紧，各部件之间设置减震缓冲垫，即使设备出现意外跌落，也可通过缓冲垫吸收冲击能量，避免镜片碎裂或者LED基板移位；LED基板采用高导热铝基板，背面与筒身前端的散热平面紧密贴合，接触面预留导热硅脂填充空间，可将LED产生的热量快速传导至整个金属筒身，扩大散热面积，保证100W功率下LED结温处于合理区间。

　　从安装边界来看，整灯外径控制在单手握持的舒适尺寸范围内，提手竖起时的整体高度满足常规工具包的收纳尺寸要求，灯头前端的防护圈突出于镜片平面，放置时可直接将灯头朝下放置，镜片不会直接接触放置面，避免镜片被硬物刮花；筒身侧面可按需拓展安装肩带挂扣，长时间移动作业时可通过肩带背负，解放双手。设备的电路设计中加入了反接保护、过流保护、过温保护功能，电池装反时电路不会接通，避免烧毁驱动元件，工作电流超过阈值时会自动降低输出功率，内部温度超过设定值时会触发降功率保护，从结构与电路双重层面提升设备的使用可靠性，适配工地巡检、防汛应急、户外搜救、厂区夜间巡逻等多种 场景的使用需求，整体结构件多采用常见的注塑与钣金加工工艺，零部件通用性强，后期维护更换配件成本较低，装配流程简单，适合批量生产组装。
