碳纤维公路车集成载物骑行装备结构

　　这款碳纤维公路车的载物集成结构，主要面向长距离耐力骑行、日常通勤兼顾运动训练的使用场景，解决传统公路车缺乏合规载物空间、加装配件易破坏车架受力平衡的痛点。常规公路车设计为了极致减重与气动性能，普遍没有预留载物安装位，骑行者携带头盔、维修工具、补给物品时只能背负背包，长距离骑行下背部闷热、负重疲劳感明显，而随意加装的外挂货架往往采用夹装结构，不仅会刮伤碳纤维车架表面，高速骑行时还容易产生松动偏移，带来操控安全隐患。

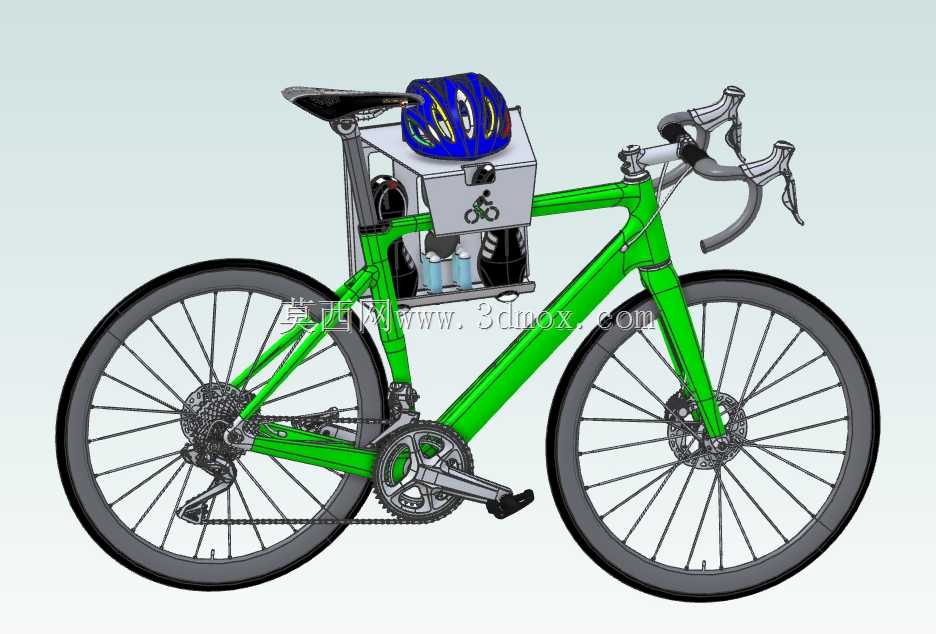

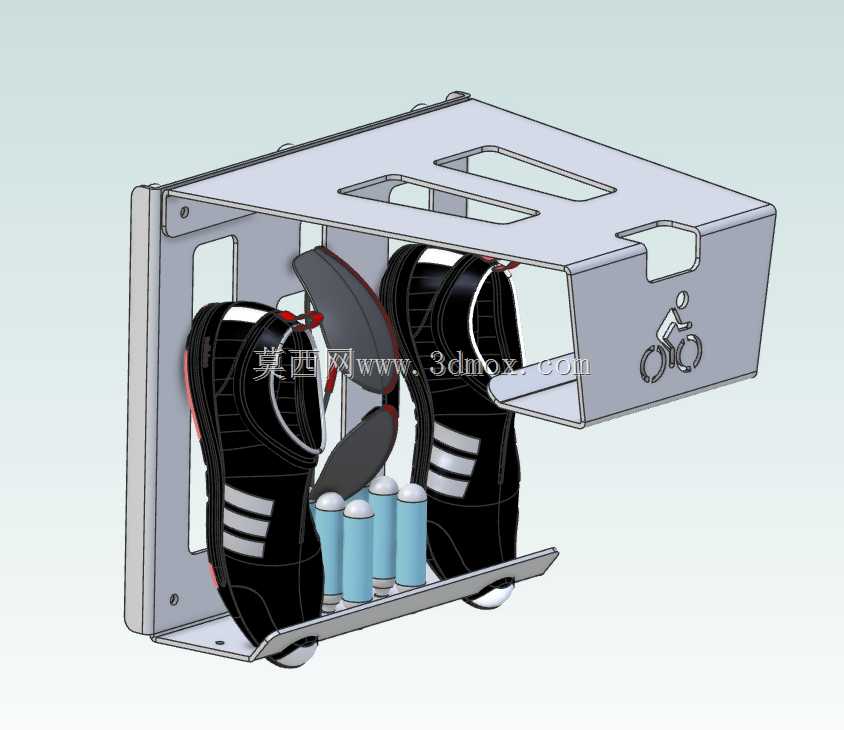

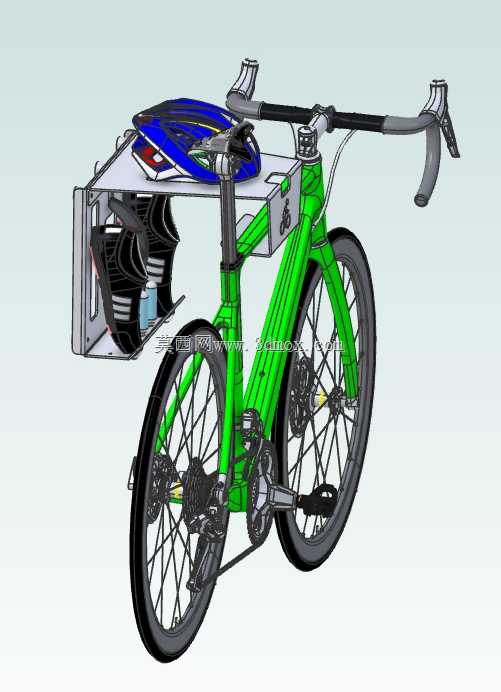

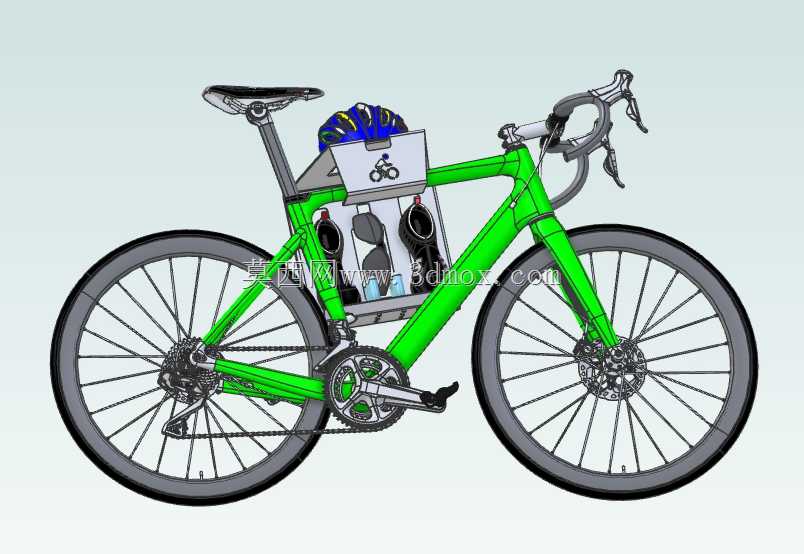

　　这套结构的设计思路从车架本身的受力特性出发，没有采用传统后货架的悬臂安装方式，而是将载物箱体依托车架立管、上管与座管的三角连接区域做集成固定，安装点位全部落在车架管材的受力节点上，不会额外增加管材的局部弯矩，避免碳纤维车架因局部应力集中出现层间开裂的问题。载物箱体采用分层布局设计，上层预留了头盔固定位，通过弹性绑带与定位卡扣配合，可牢固固定标准尺寸的骑行头盔，避免骑行过程中头盔晃动脱落；箱体内部做了功能分区，可容纳便携打气筒、补胎工具、备用内胎等维修套件，同时预留了两个水壶的放置位，替代传统车架下管的水壶架安装位，让整车重心更靠近五通中心位置，提升爬坡与高速过弯时的操控稳定性。

　　车架主体采用碳纤维一体成型结构，前叉为碳纤维硬叉设计，搭配碟刹制动系统，轮组采用高框气动轮组，传动系统为标准公路车变速套件，齿比范围覆盖平路冲刺与爬坡需求。载物箱体的安装边界经过严格校核，安装后不会干涉牙盘转动、前轮转向以及后轮的避震行程（该款为硬架公路车，后轮无额外避震结构，主要校核后轮拆装、链条调整的操作空间），箱体最外侧突出量不超过车把的最大宽度，不会增加额外的风阻，也不会在狭窄路段通行时发生刮擦。从尺寸边界来看，载物箱体的顶部高度低于车座上表面，不会影响骑行者的俯身骑行姿态，箱体前部与上管保持10mm以上的安全间隙，避免骑行过程中车架振动导致箱体与车架发生摩擦异响。

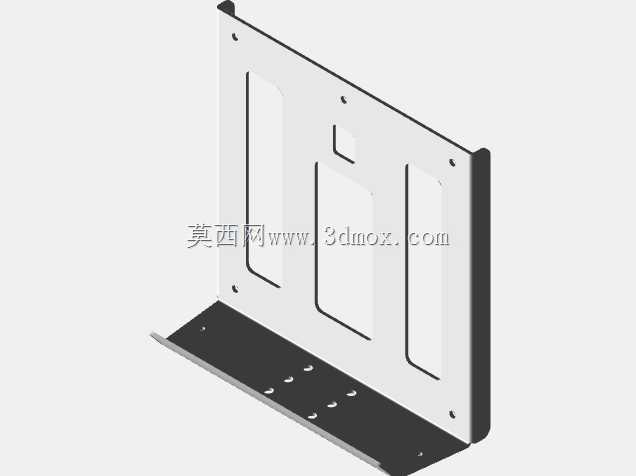

　　箱体表面还集成了小型运动相机安装位，可直接固定骑行记录设备，无需额外加装车把支架，减少车把位置的配件杂乱度。在结构强度设计上，载物箱体采用轻量化工程塑料注塑成型，自身重量控制在800g以内，额定载重量可达5kg，完全满足单日骑行的载物需求，固定卡扣采用快拆设计，不需要使用工具即可完成箱体的拆装，用户可根据骑行场景选择是否搭载该载物装置，在参与竞速赛事时可快速拆除，恢复整车的轻量化竞技状态。设计过程中还针对骑行过程中的振动工况做了结构优化，箱体与车架的连接位置设置了橡胶减震垫，可过滤路面颠簸带来的振动，避免箱内放置的工具、水壶产生异响，同时也能减少振动对碳纤维车架连接位置的疲劳损伤。整车的几何角度保持了标准耐力公路车的设定，头管角度、座管角度、五通下沉量都符合长距离骑行的舒适性要求，载物装置的加装没有改变原车的几何参数，不会影响骑行者的fitting设定，避免因加装配件导致骑行姿态改变，带来的运动损伤风险。
