多工位连体式冲压烫金生产机组结构设计

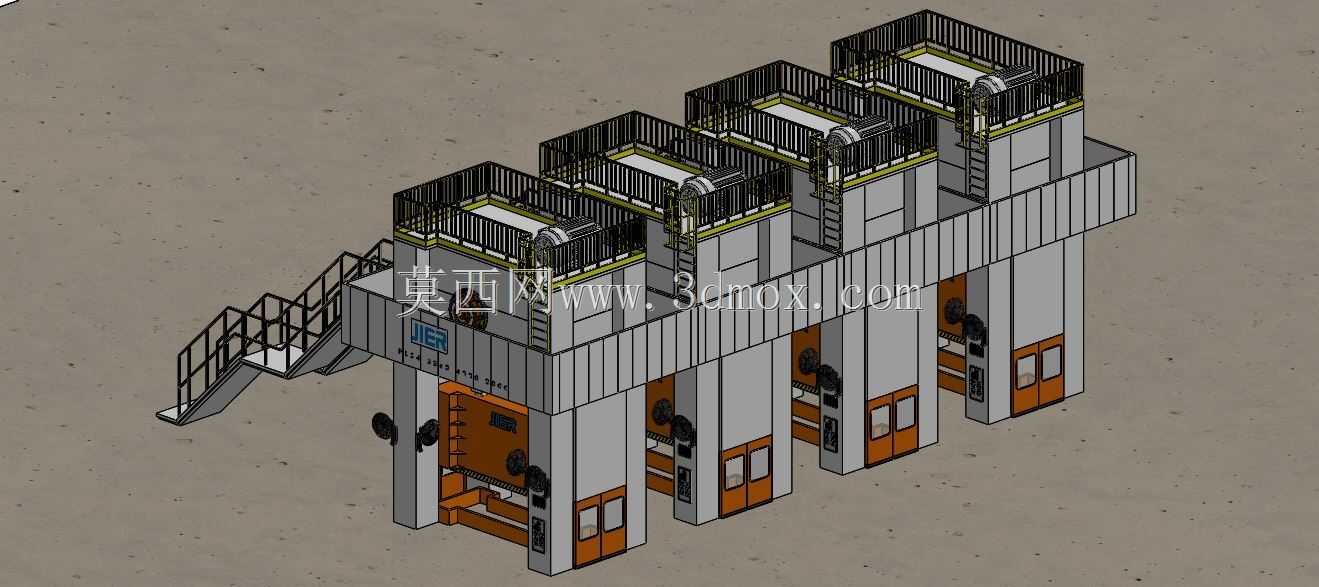

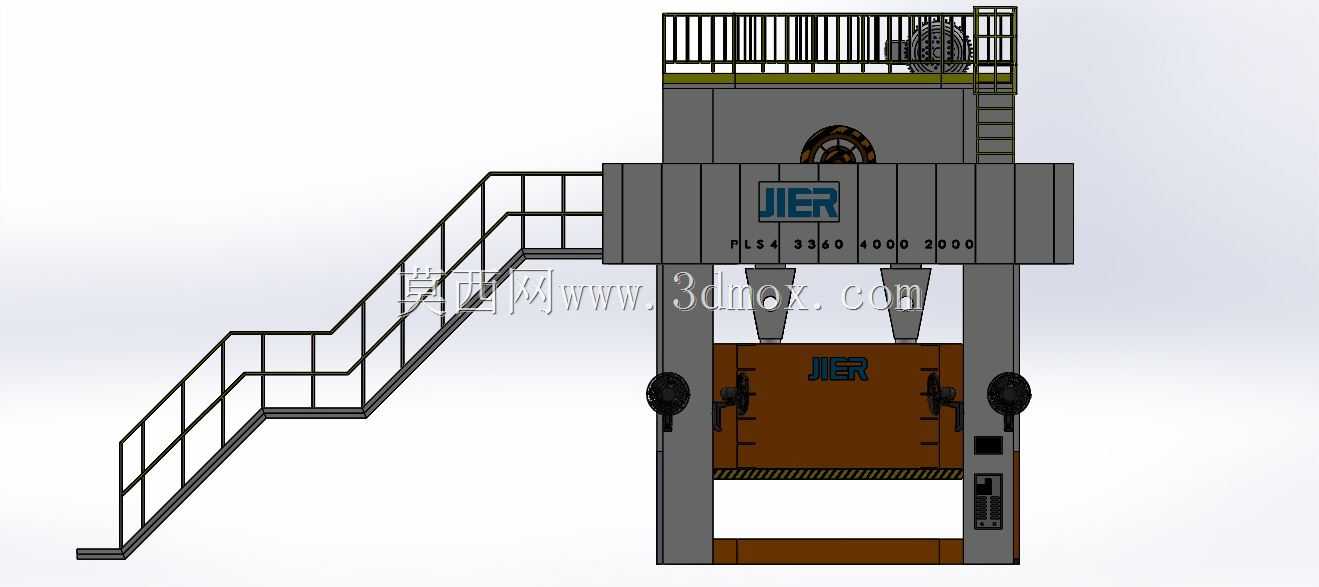

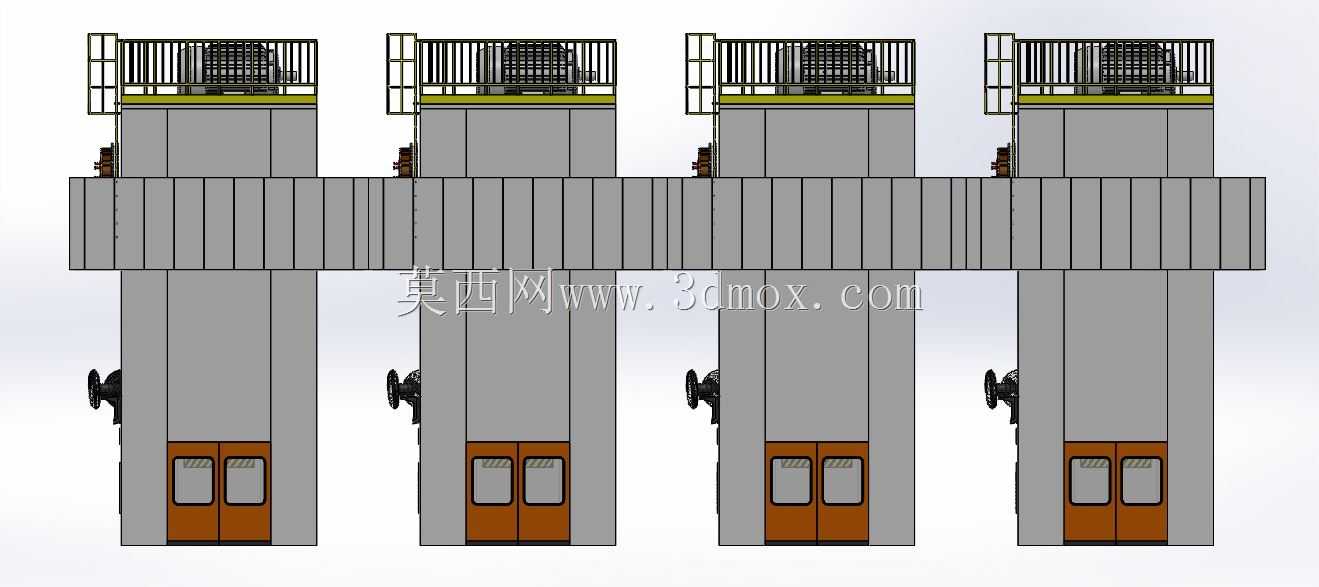

　　上层设置贯通式操作维护平台，平台边缘加装标准化安全防护护栏，平台一端设置斜梯连通地面作业层，斜梯踏步采用防滑花纹钢板设计，扶手高度符合工业作业平台安全规范，方便运维人员到达设备顶部完成传动部件检修、耗材更换等操作。每个工位下部设置独立的作业舱门，舱门采用橙灰双色分色设计，既可以在设备运行时封闭加工区域，防止加工碎屑飞溅、避免人员误入作业危险区，也可以在换模、维护时快速开启，提供充足的操作空间。工位外侧设置操作按钮与状态指示组件，操作人员可在地面层完成单工位的参数调整、启停操作，无需频繁攀爬维护平台。这套多工位连体式冲压烫金机组，主要面向规模化五金、包装饰件的连续压力加工与表面烫印工序场景，常见于中小型金属饰件、包装基材的批量生产车间，可替代分散排布的单台冲压、烫金设备，减少工序间的工件转运损耗，压缩车间内的设备排布占地空间。从结构布局来看，机组采用四工位连体式框架设计，主体承重框架为一体式焊接钢结构，四个独立加工工位沿横向一字排开，工位之间通过共用侧墙结构强化整体刚性，避免单工位冲压作业时的振动传导至相邻工位，保障各工位加工精度的稳定性。

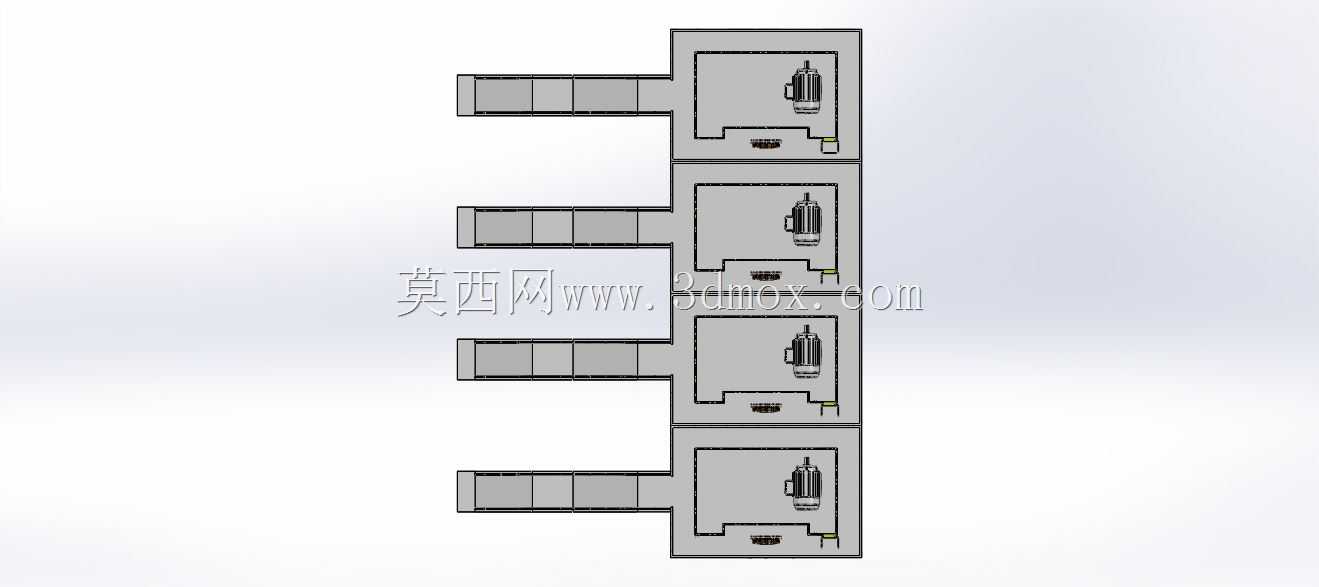

　　设计阶段优先考虑了设备的安装边界条件，机组底部为平整的安装基准面，可直接固定于经硬化处理的车间混凝土地面，安装时需预留设备后侧的传动部件维护空间、前侧的工件上下料操作空间，以及斜梯侧的人员通行空间，避免与车间内其他设备、管线产生干涉。设备的功能集成度较高，每个工位可独立完成冲压成型、烫印压花等不同工序，工件可通过工位间的简易输送结构完成工序流转，无需额外配置独立的跨设备转运工装，适配小批量多品种的柔性生产需求，也可根据生产节拍调整各工位的加工参数，匹配不同材质、不同加工要求的工件生产。

　　从结构刚性设计角度，连体框架的立柱采用加厚矩形钢管焊接成型，工位之间的连接横梁做了加强筋处理，可抵消冲压作业时的往复冲击力，降低设备长期运行后的框架形变概率，延长设备的无故障运行周期。上层平台的承重设计满足运维人员携带工具行走、临时放置小型检修配件的载荷要求，护栏的横杆间距、踢脚板高度均符合工业设备安全设计标准，避免运维作业时的工具、零件坠落风险。每个工位的加工区域内部预留了模具安装空间，可适配不同规格的冲压模具、烫金工装，换模时可通过舱门开口完成模具吊装、固定操作，无需拆解设备主体框架，压缩换模调试的辅助时间。

　　设备的管线排布沿框架内侧的专用走线槽布置，将动力管线、控制管线分层布设，避免管线外露受到加工碎屑剐蹭、油污侵蚀，同时也方便后期管线故障排查与更换。在实际生产应用中，这类连体式机组相比分散排布的单台设备，可减少车间内的动力接口配置数量，统一的维护平台也降低了多台设备分别设置维护结构的成本，同时连贯的作业流程可减少工件在工序间的存放场地需求，提升车间单位面积的生产产出效率。设计时也充分考虑了作业人员的操作便利性，各工位的操作按钮高度设置在站立操作的舒适区间，舱门开启角度可达到120度以上，不会在换模操作时形成空间阻碍，设备运行时的振动通过底部的减震垫传导至地面，降低车间内的作业噪音影响。
