多工位组件装配压紧工装夹具结构

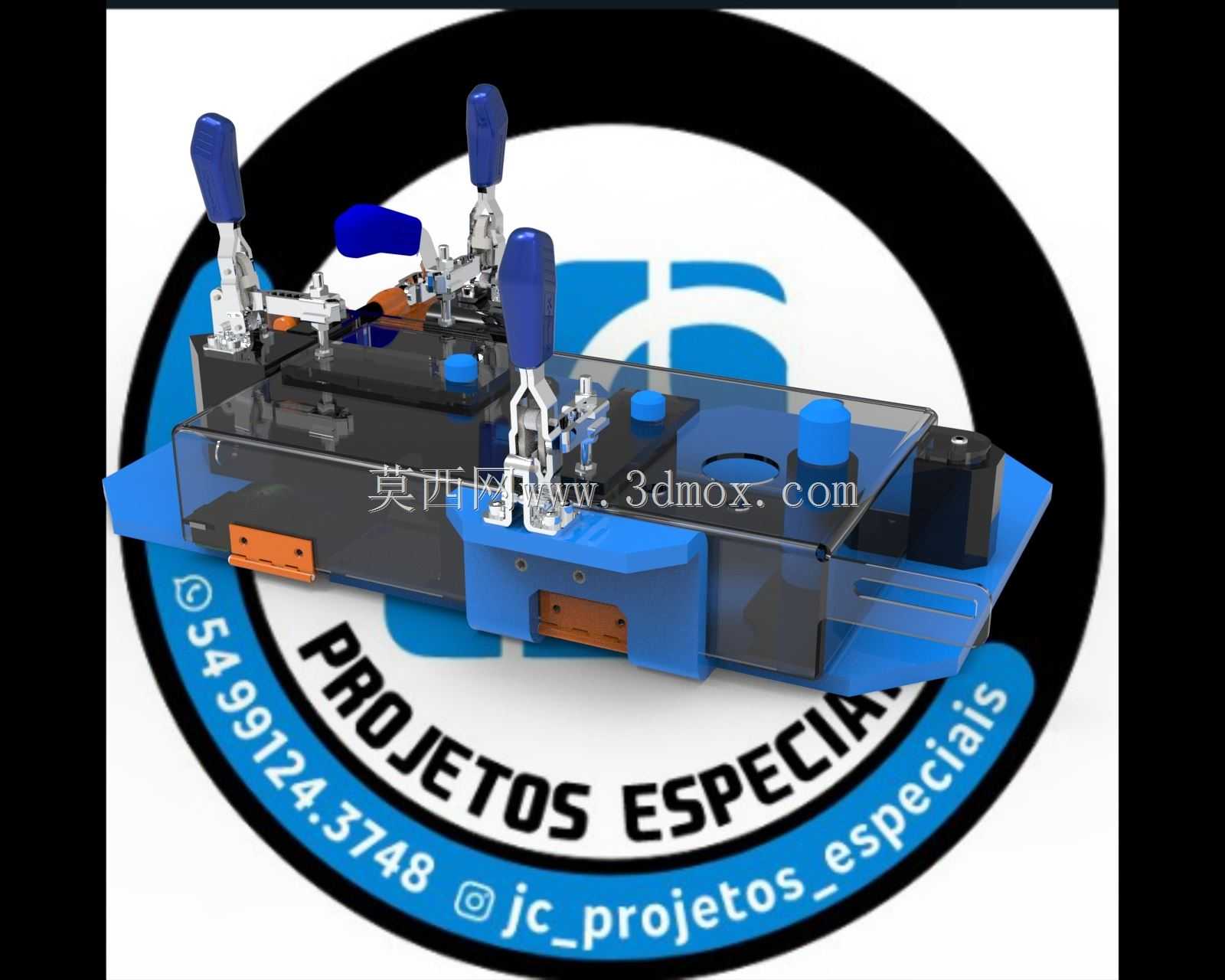

　　这套工装结构主要面向多组件同步装配的产线工序场景，针对小型机电组件、塑胶五金组合件的人工装配环节设计，解决传统单工位装配时组件定位偏移、压紧力不均、装配效率低的实际问题。从结构布局来看，工装采用一体化蓝色阳极氧化铝基板作为承载基座，基板边缘做了倒角处理，避免操作时剐蹭操作人员手部，基板底部预留了标准安装孔位，可直接固定在常规装配工作台台面，也可适配流水线旁的独立工位架安装，安装边界控制在长420mm、宽280mm范围内，不会占用过多工位操作空间，适配多数中小型装配工位的台面尺寸要求。

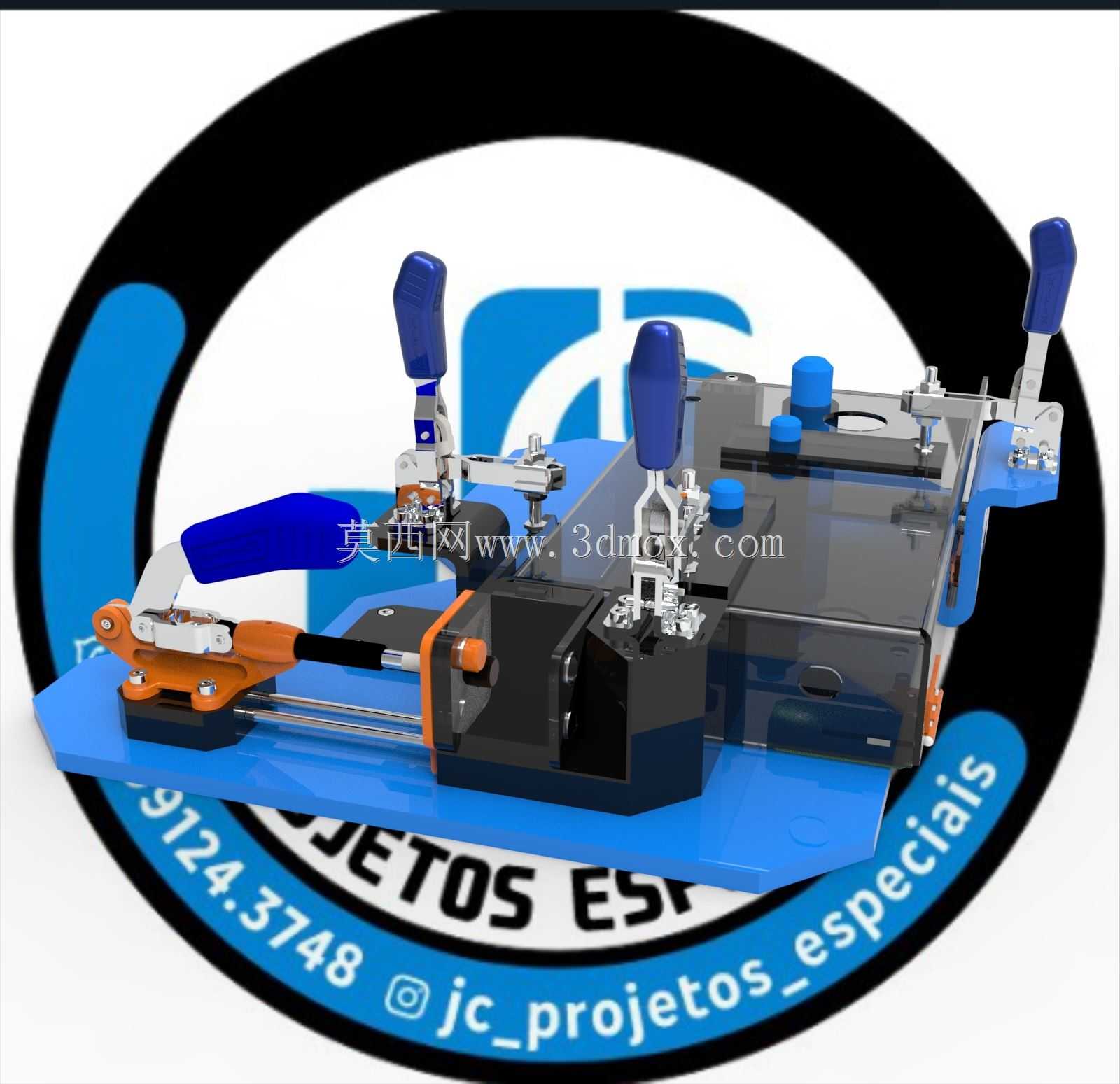

　　工装共设置四个独立的操作工位，每个工位都配套了垂直式快速夹钳与侧推式快速夹钳组合结构，垂直夹钳负责组件Z向的压紧固定，侧推夹钳负责组件X/Y向的侧向定位，夹钳手柄采用蓝色防滑绝缘握套，操作时施力更顺手，长时间重复操作也不易打滑。每个工位的定位块都做了仿形设计，与待装配组件的外轮廓完全贴合，定位块采用黑色POM材质加工，硬度适中不会刮伤待装配件的表面，同时具备一定的耐磨性能，长期使用也不会因频繁取放件出现定位精度偏移。

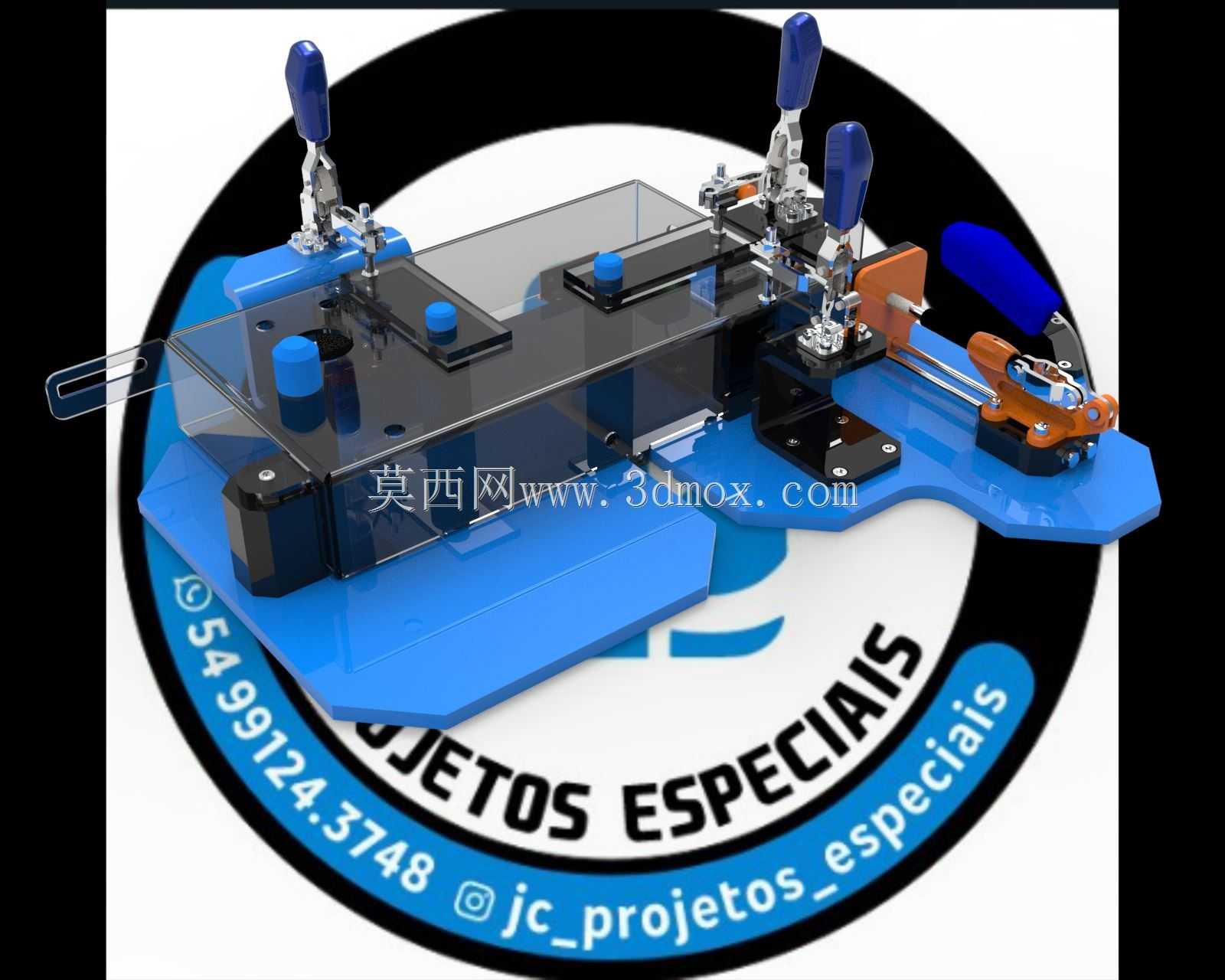

　　在设计思路上，这套工装优先考虑了装配操作的人机工程学，所有夹钳的操作手柄都朝向操作人员一侧，操作行程控制在人手舒适的开合范围内，不需要操作人员过度抬臂或者侧身就能完成夹钳的开合动作。工位之间预留了足够的操作间隙，相邻工位操作时不会出现手部干涉，可支持单人同时操作多工位，或者两名操作人员在工装两侧同步作业，适配不同产能需求的产线排布。工装的透明防护盖板采用亚克力材质加工，既可以观察装配过程中组件的配合状态，也能防止装配过程中小零件弹出掉落，盖板通过快拆螺丝固定，需要更换不同型号的定位块时可以快速拆卸，适配小批量多品种的柔性装配需求。

　　从功能特性来看，这套工装的定位精度可控制在±0.1mm范围内，完全满足小型组件装配的位置度要求，压紧力可通过夹钳的调节螺丝进行微调，针对不同材质的待装配件调整合适的压紧力度，避免压力过大导致塑胶件变形、或者压力过小导致装配过程中组件移位。基板上的导向滑轨采用不锈钢材质，侧推夹钳的滑动顺畅无卡滞，重复定位精度稳定，长期使用也不会出现滑轨磨损导致的定位偏差。每个工位都设置了小型的零件放置凸台，可临时放置装配需要的小螺丝、卡扣等零件，减少操作人员取件的移动距离，进一步提升装配效率。

　　实际应用中，这类工装多用于消费电子组件、小型电气配件、汽车内饰小零件的组装工序，替代传统的手工按压定位方式，可将单组件的装配时间缩短40%左右，同时大幅降低因定位不准导致的装配不良率。工装的整体结构没有复杂的传动部件，日常维护只需要定期在滑轨和夹钳铰接点涂抹少量润滑脂即可，不需要专业人员进行复杂调试，一线装配人员经过简单培训就能熟练操作。在安装适配性上，基板的安装孔位采用长圆孔设计，固定时可根据工作台的螺孔位置进行小范围调整，不需要对现有工作台进行额外打孔改造，降低了产线部署的成本。
