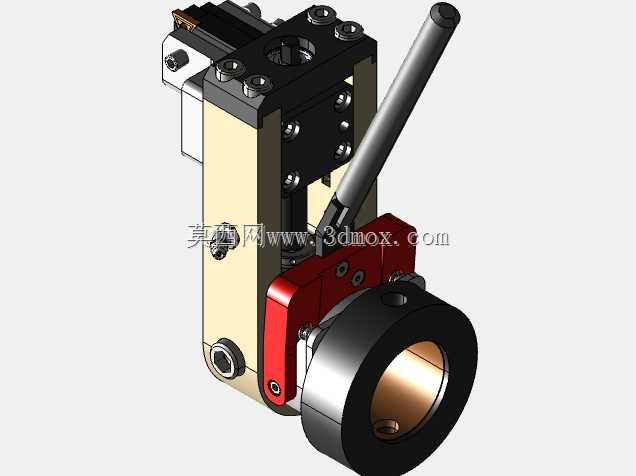

手动杠杆式端面夹紧定位工装组件

　　这套手动杠杆式端面夹紧定位组件，主要应用于小型回转类零件的端面装夹场景，常见于镗孔工序的工位装夹、小型零件检测工位的定位固定，也可适配小型自动化生产线的手动上料工位，作为快换装夹单元使用。从结构设计来看，组件采用杠杆式施力结构，长操作手柄通过偏心转轴带动压块动作，操作人员无需额外辅助工具，仅靠手动扳动手柄即可完成夹紧与松开动作，操作行程经过优化，单次扳动即可达到额定夹紧行程，避免多圈操作带来的效率损耗。

　　组件的基座部分采用分体式装配设计，主体承力结构使用高强度钢材加工，接触工件的定位端面镶嵌铜质衬套，既保证装夹定位的精度，又能避免硬质钢材直接接触工件表面造成的压痕、划伤问题，适配有色金属、薄壁类零件的装夹需求。压块部分采用圆弧贴合面设计，与待装夹的回转类零件外圆匹配，夹紧时受力均匀，不会出现局部应力集中导致的工件变形问题。

　　从安装边界来看，组件底部的法兰盘为标准安装接口，法兰端面设置有定位止口与均布安装孔，可直接固定在机床工作台、工装基板或者检测平台上，安装时仅需要保证止口配合精度，即可快速完成组件的定位安装，无需复杂的找正流程。整体结构的外形尺寸经过紧凑化设计，横向占用空间不超过180mm，纵向高度控制在220mm以内，操作手柄的活动半径预留足够的操作空间，不会与周边的刀具、检测探头产生运动干涉。

　　设计过程中，对杠杆的力臂比例做了反复校核，保证手动施加150N左右的操作力时，夹紧端可以输出足够的夹紧力，满足常规镗孔加工时的切削抗力要求，同时设置了自锁结构，当手柄扳动到夹紧工位时，偏心转轴转过死点位置，即使加工过程中存在振动，夹紧结构也不会自行松脱，避免加工过程中工件飞出的安全隐患。组件的各个运动副之间都设置了润滑注油孔，日常维护时仅需要定期注入润滑脂，即可保证操作的顺畅性，延长工装的使用寿命。

　　在实际生产场景中，这类工装常搭配小型台式镗床、钻铣床使用，针对小型轴套类、法兰类零件的端面孔系加工，相比通用三爪卡盘，这套组件的装夹速度更快，定位基准统一，重复装夹的精度可以控制在0.02mm以内，能够有效降低批量加工时的装夹辅助时间，提升工序加工效率。同时组件的易损件都采用模块化设计，铜质衬套、压块磨损后可以单独更换，不需要整体更换工装，降低生产现场的工装维护成本。结构上所有外露的紧固件都采用内六角圆柱头螺钉，装配后螺钉头不突出安装面，避免操作过程中剐蹭操作人员或者勾挂切屑，清理切屑时也更加方便。夹紧行程预留了3mm的调节余量，可以适配一定尺寸范围内的零件装夹，不需要针对单一尺寸零件单独制作工装，提升了工装的通用适配性。
