带手动进给支撑结构的NPI80冲孔工装

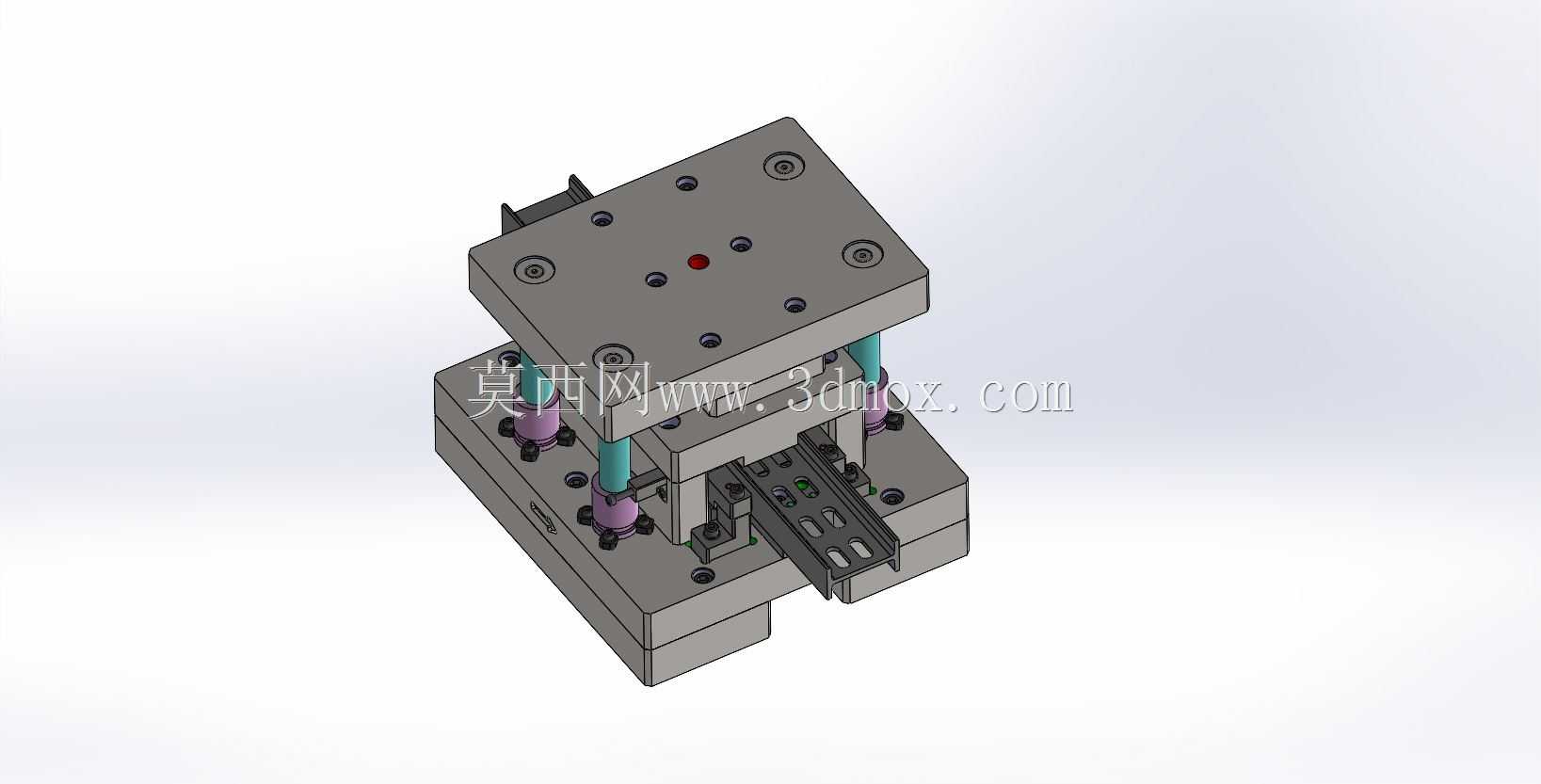

　　这套冲孔工装主要面向中小型五金冲压件的小批量冲孔加工场景，适配电源变压器铁芯连接片、小型五金支架等带规则孔位的条料类工件加工，在多品种小批量的冲压生产线上，可替代多工位级进模完成特定孔系的冲孔工序，无需搭配高速冲床的自动送料机构，仅依靠人工手动推送条料即可完成步进送料，适合试制车间、小型五金加工坊的灵活生产需求。工装整体采用上下模分体式结构，上模部分通过模柄与冲床滑块连接，内部集成冲孔凸模、卸料弹性元件、导套配合结构，下模部分设置凹模、定位挡块、手动送料导向槽以及支撑立柱，四根导向导柱分布在模架四角，配合自润滑导套保证上下模合模时的同轴度，避免冲孔过程中凸模出现偏载崩刃的问题。

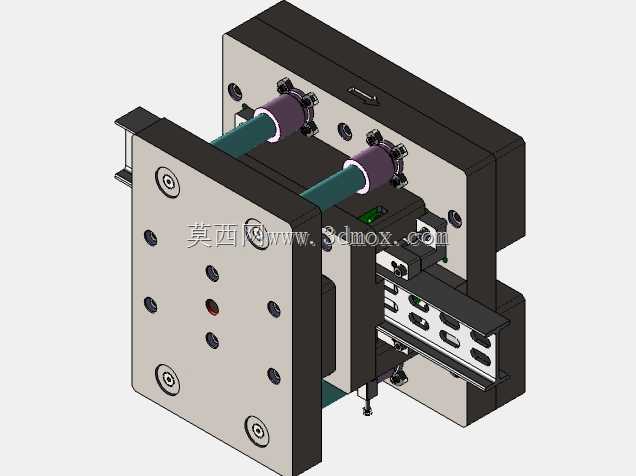

　　手动进给结构设置在模具进料侧，采用带刻度标识的挡料定位块，操作人员推送条料时可通过挡块快速定位步距，无需额外的送料机即可保证孔位间距的一致性，支撑结构分布在送料槽的两侧，对伸出模面的条料形成托举支撑，避免长条料因自重下垂导致的孔位偏移、送料卡滞问题，尤其适配长度超过300mm的薄钢条料加工。设计过程中优先考虑了模具的拆装维护便利性，凸模采用挂台固定方式，无需拆解整个上模即可快速更换磨损的凸模，凹模镶块采用过盈配合嵌入下模座，冲孔产生的废料通过下模座的漏料孔直接排入冲床下方的废料槽，不会在模腔内堆积造成堵料。

　　模架整体采用45号钢调质处理，上下模座平面平行度控制在0.02mm以内，导柱导套配合间隙控制在0.01mm以内，保证冲孔断面的毛刺高度控制在0.05mm以内，满足五金冲压件的通用精度要求。安装边界方面，上模座的安装孔位适配16吨到25吨普通开式冲床的滑块模柄孔，下模座的安装槽位对应常规冲床工作台的T型槽间距，无需额外制作过渡连接板即可直接装夹固定，模具闭合高度控制在180mm到220mm的调节范围内，适配多数普通冲床的闭合高度调节区间。

　　在实际使用过程中，这套工装的手动送料结构带有防误送定位销，当条料推送不到位时，定位销会卡住条料无法合模，避免出现孔位缺冲、孔位偏差的废品，卸料板采用弹性卸料结构，弹簧预紧力可根据冲压材料的厚度进行调整，冲压0.5mm到2mm厚度的冷轧钢板、硅钢片时都能保证卸料顺畅，不会出现工件粘在上模的情况。支撑结构的托料面与下模工作面保持同一水平高度，托料块上开有与送料方向平行的导向槽，条料在推送过程中不会出现左右偏移，保证孔位与料边的距离公差稳定在±0.1mm以内，满足变压器铁芯连接片的装配精度要求。整套模具的结构没有复杂的气动、液压送料组件，整体结构紧凑，维护成本低，操作人员仅需简单培训即可上手操作，在小批量生产场景下的换模时间不超过15分钟，相比大型级进模具备更高的生产灵活性。
