杆端铰接式干摩擦阻尼缓冲构件

　　在各类需要抑制往复冲击、吸收振动能量的机械结构场景中，干摩擦阻尼构件是无需依赖液压油、密封结构的可靠阻尼方案，这类构件常被应用在重载机械的铰接点位、小型飞行器操纵连杆、工业设备的振动隔离支架、精密输送线的缓冲限位结构中，相比液压阻尼器，它不存在低温油液黏度变化、密封件老化泄漏的问题，在宽温域、少维护的工况下具备更高的可靠性。

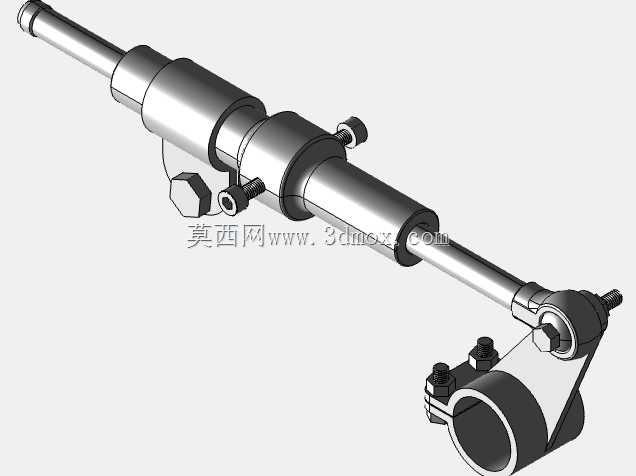

　　这款阻尼构件采用长杆贯穿式主体结构，核心阻尼段为多层嵌套的金属摩擦副结构，通过侧面的锁紧调节螺钉可以调整摩擦片之间的正压力，以此适配不同工况下需要的阻尼力阈值，调整过程无需拆解主体结构，仅通过标准内六角扳手即可完成阻尼参数的现场标定，适配现场调试的实际需求。构件的一端为光滑导向杆，表面做了硬化抛光处理，摩擦系数控制在极低区间，保证伸缩过程中不会出现卡滞、爬行的问题，导向段与主体套筒之间采用间隙配合，公差带选取H7/g6，既保证伸缩顺畅，又避免径向晃动带来的摩擦副偏磨。

　　构件的另一端采用杆端关节轴承铰接结构，搭配分体式夹箍安装座，夹箍通过两个六角螺栓实现锁紧，可以适配不同直径的安装圆杆，铰接结构允许安装面存在±5°的角度偏差，抵消安装过程中的同轴度误差，避免构件承受额外的径向弯矩，延长摩擦副的使用寿命。主体套筒上集成的六角工艺凸台，既可以作为安装时的扳手夹持位，避免装配过程中钳口损伤套筒外圆面，也可以作为阻尼力传导的受力点位，在部分紧凑安装场景下可以直接作为固定端使用。

　　从安装边界来看，构件完全收缩时的总长度可以适配狭小的安装空间，最大伸出行程覆盖多数小型缓冲场景的位移需求，主体最大外径处预留了足够的扳手操作空间，侧面的调节螺钉突出量控制在合理范围，不会和周边结构件产生运动干涉。摩擦副采用金属基复合摩擦材料，具备耐磨、无噪音、阻尼力稳定的特性，长期往复工作后不会出现阻尼力大幅衰减的问题，无需频繁调整锁紧螺钉的预紧力。

　　设计过程中优先考虑了构件的受力路径，外部冲击载荷从铰接端传入后，直接通过摩擦副传导至导向杆端，所有受力部件均采用同轴布置，避免偏载带来的局部应力集中，主体套筒选用高强度合金钢材质，经过调质处理后具备足够的抗扭、抗弯强度，即使在瞬时冲击载荷超过额定值30%的情况下，也不会出现构件变形、卡滞的问题。铰接端的关节轴承采用自润滑衬层，无需定期加注润滑脂，在粉尘、潮湿的工况下也能保持灵活转动，夹箍的锁紧面做了滚花处理，锁紧后不会出现相对滑动，保证阻尼力可以有效传递到安装基座上。

　　在实际选型应用中，这类干摩擦阻尼构件可以替代同规格的液压阻尼器、橡胶缓冲垫，尤其适合在不允许出现油液泄漏、维护频次极低的户外设备、航空航天地面保障设备、轨道交通周边构件上使用，它的阻尼力特性为速度无关型，无论冲击速度快慢，都能提供稳定的摩擦阻尼力，不会像液压阻尼器那样在低速时阻尼力不足、高速时阻尼力陡增，对于需要平稳吸收振动能量、抑制构件往复摆动的场景适配性更好。建模过程中对所有配合面做了公差标注，摩擦副的接触面积经过反复校核，保证在额定正压力下，摩擦片的面压处于材料允许的范围内，避免过早磨损，所有螺纹连接点位都预留了足够的啮合长度，防止振动工况下出现螺纹松脱的问题，导向杆的端部做了倒角处理，装配时可以顺利导入套筒内部，提升装配效率。
