这套传动结构针对方程式赛车的动力传输需求开发,核心匹配高转速大扭矩的动力输出特性,整套组件沿输入输出轴系分层排布,所有啮合齿轮的齿形均经过修形处理,可在高转速工况下降低啮合冲击,减少传动过程中的动力损耗。从实际装车场景来看,该结构安装于赛车后部动力单元与驱动轮之间的狭小舱体内,整体径向尺寸控制在适配单体壳尾部安装边界的范围内,轴向长度预留了与差速器、离合器组件对接的安装余量,所有轴系的支撑点位均对应壳体上的轴承安装座,装配时无需额外改动周边安装结构即可完成对接。

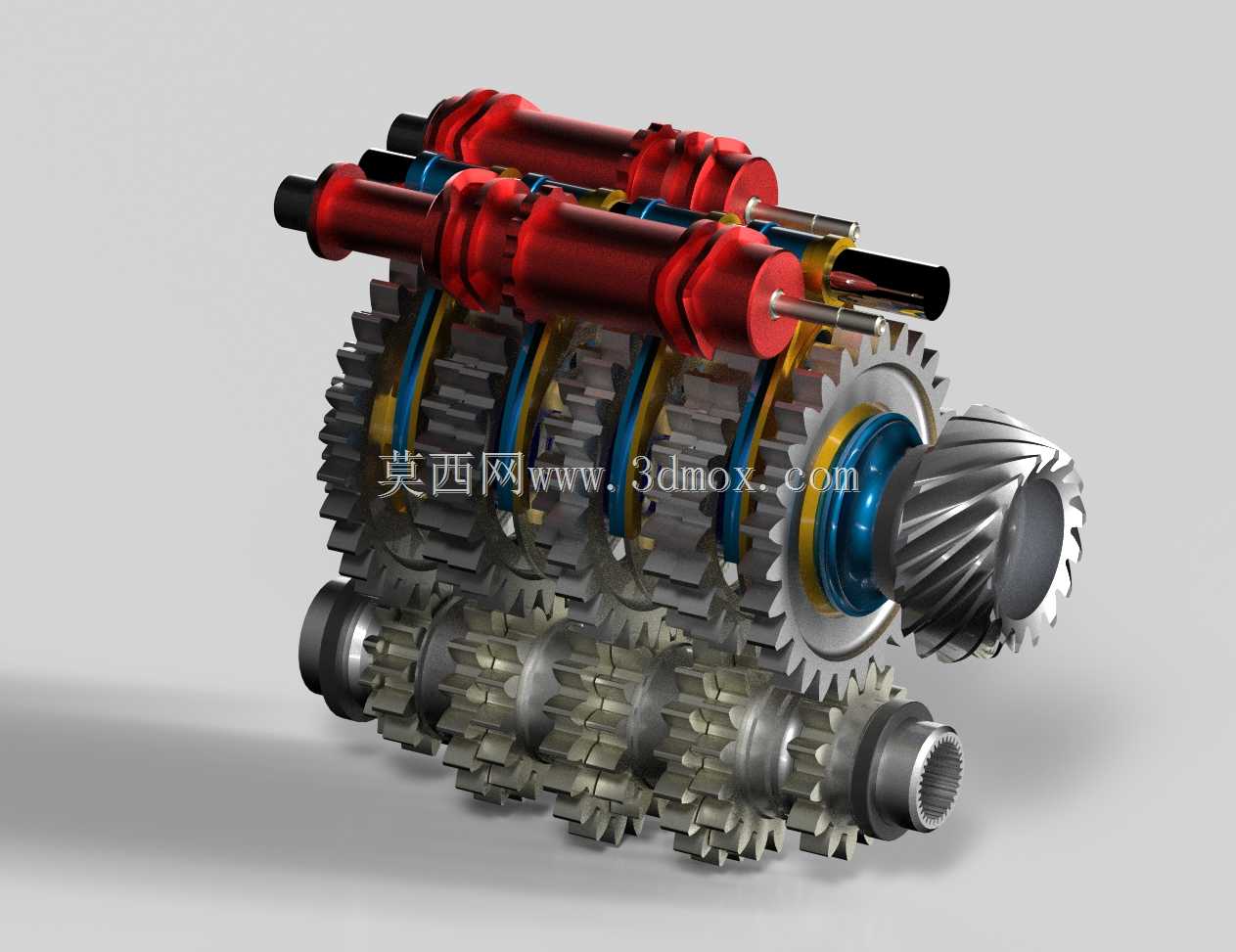

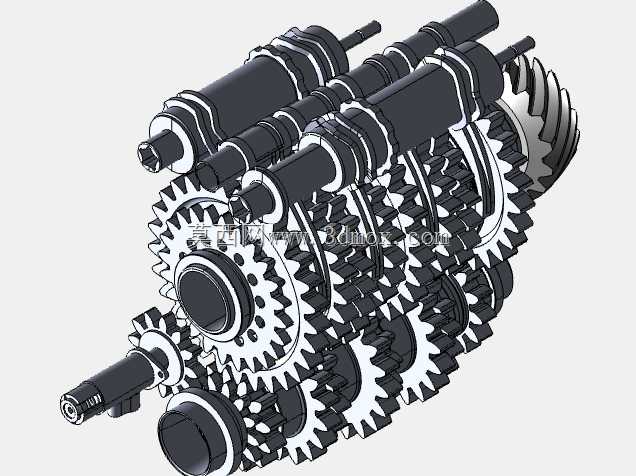

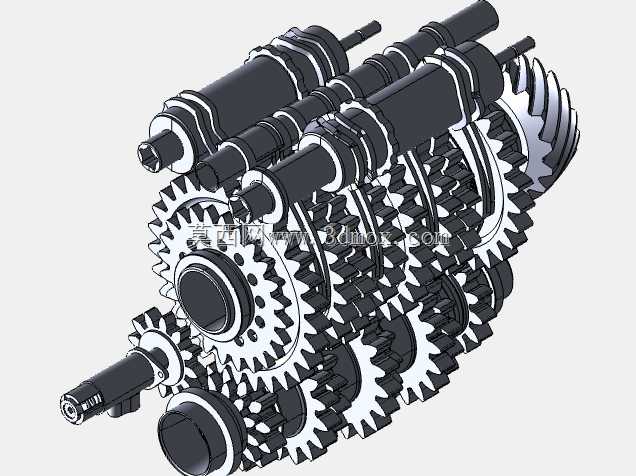

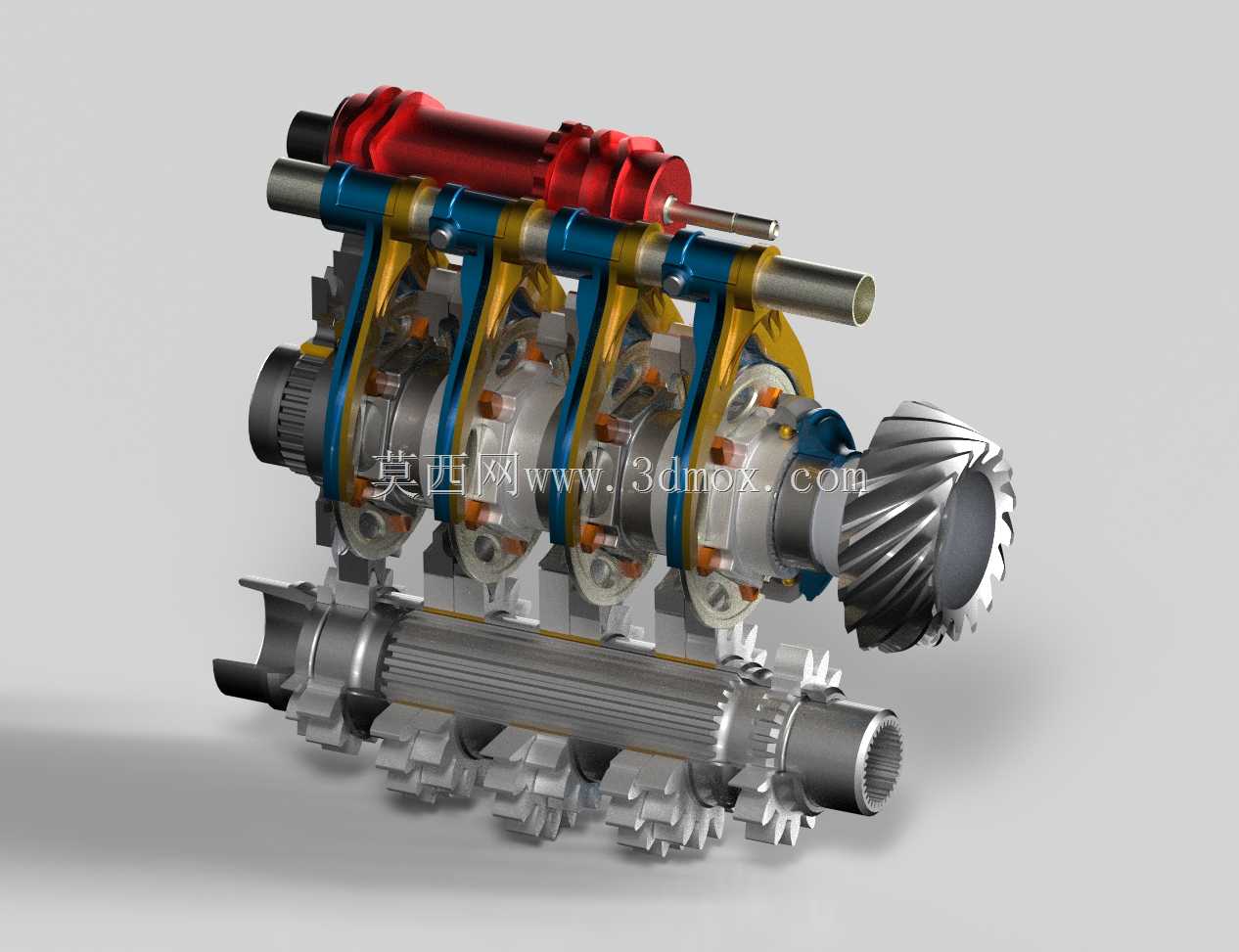

结构内部包含副轴、主轴两套核心轴系,配套设置换挡叉机构、滑块锁定机构、换挡套筒、轮毂连接组件,可实现7个前进挡与1个倒挡的动力切换,换挡过程由电子液压控制系统驱动执行机构完成,相比传统手动换挡结构,换挡动作的响应速度可压缩至毫秒级,匹配赛车竞速过程中频繁的动力切换需求。齿轮组采用常啮合斜齿布局,不同挡位的齿轮齿数比经过梯度匹配,可覆盖赛车从静止起步到极速行驶的全转速区间动力输出需求,每个挡位对应的齿轮副均经过动平衡校准,可在万转以上的工作转速下保持稳定传动,避免出现共振、打齿等失效问题。
设计过程中优先考虑传动效率与结构可靠性,所有轴类零件均采用空心结构设计,在保证轴系扭转刚度的前提下尽可能降低旋转件的转动惯量,减少换挡过程中的同步阻力;轴承选型匹配轴系的径向与轴向载荷分布,在齿轮啮合受力点附近设置支撑点位,降低轴系工作过程中的绕度变形,保证齿轮啮合的重合度始终处于合理区间。换挡机构的滑块与拨叉采用耐磨合金材质,接触面设置润滑储油槽,可在连续高强度换挡工况下减少磨损,避免出现换挡卡滞、脱挡等故障。
从安装适配角度来看,整套结构的输入轴端直接对接离合器输出端,输出轴端通过法兰连接差速器输入轴,所有外部油路接口、传感器安装点位均与赛车尾部的液压管路、转速传感器位置一一对应,装配时可直接完成管线对接,无需额外设计转接结构。外部壳体的安装支脚位置经过精准匹配,可直接固定在单体壳后部的安装点上,安装完成后整套传动系统的重心与赛车纵向中心平面重合,避免影响赛车的动态平衡表现。
实际工作过程中,动力从输入轴传入后,通过不同挡位的齿轮副传递至主轴,再经输出端传递至差速器驱动车轮,每个挡位的动力传递路径均经过优化,尽可能减少齿轮啮合的次数,提升传动效率;倒挡结构通过中间惰轮改变动力传递方向,可实现车辆的倒车动作,惰轮的安装位置预留了足够的润滑空间,可保证倒挡工况下的齿轮润滑效果。整套结构的润滑系统采用压力喷油润滑方式,润滑油通过壳体内部的油道直接喷射到齿轮啮合点与轴承位置,可在高负荷工况下带走摩擦产生的热量,保证零件工作温度处于合理区间,延长零件的使用寿命。
