PVC偏心异径转接弯头结构设计

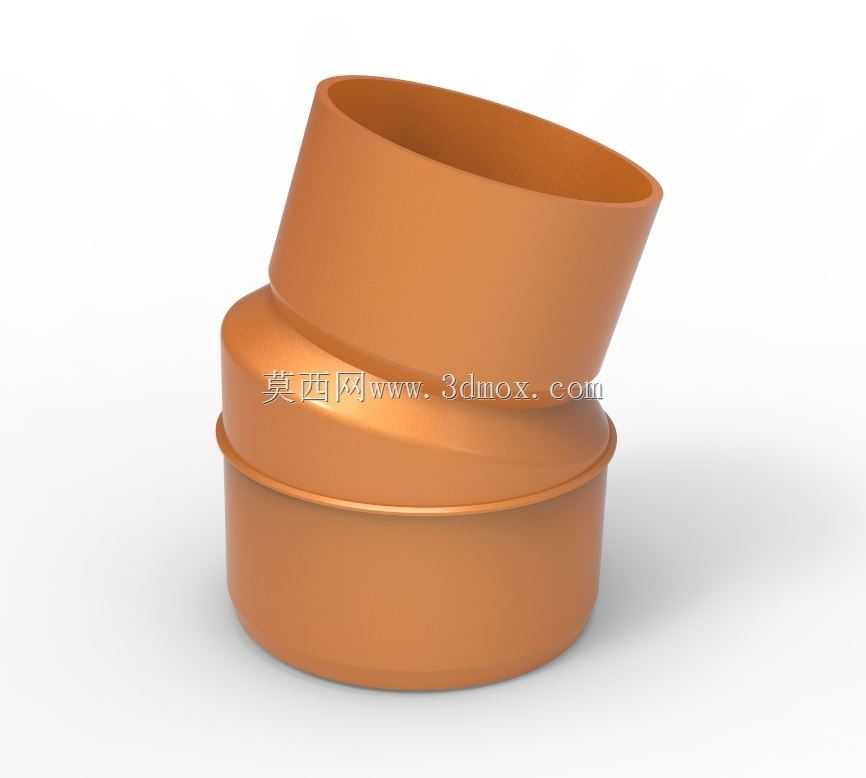

　　在民用建筑排水、家装水电改造、小型工业排污管路的布设作业中，不同管径PVC管路的变向+变径转接是现场施工极为常见的需求，常规的等径弯头搭配异径直接的组合方案，不仅会增加两个粘接接口的渗漏风险，还会占用更多的管路安装空间，在厨卫沉箱、吊顶内这类狭小布管区域，多接头的组合件往往难以适配紧凑的安装边界，这也是这类一体成型偏心异径弯头被广泛应用的核心原因。这款偏心异径PVC弯头采用一体注塑成型结构，整体为橙棕色硬质PVC材质，下端为大口径直段承插结构，上端为小口径斜向承插结构，两段管路轴线存在固定偏角，可同时实现管路的角度转向与管径转换，无需额外搭配异径接头，减少现场粘接的工序步骤，也降低了多接口带来的密封失效概率。

　　从结构设计逻辑来看，这款弯头采用偏心变径的结构形式，而非同心异径结构，核心是适配排水管路的流体走向需求——排水管路为重力流工况，偏心结构可保证管路底部的流道平顺，避免同心变径形成的台阶位置滞留杂物、造成管路堵塞，这也是排水类管件和压力供水管件在变径结构设计上的核心差异。下端大口径承插段的外壁设置了两道环形凸筋，这一结构并非装饰作用，一方面是在注塑成型时平衡壁厚，避免厚壁位置出现缩痕、内应力集中的问题，提升管件整体的结构强度；另一方面，承插段的内径尺寸严格匹配对应规格PVC管材的外径公差，粘接时PVC胶水可填充管材与管件内壁的微小间隙，环形凸筋位置的壁厚加强，可避免承插时受力导致管件端部开裂，同时也能在安装时作为管材插入深度的定位参照，保证管材插入到位，避免插入深度不足导致的粘接强度不够、使用过程中脱落渗漏的问题。

　　上端的斜向承插段同样采用标准承插尺寸，轴线与下端直段形成固定偏角，可直接对接小规格的PVC管材，无需额外切割管材调整角度，在现场施工时可大幅降低管路裁切的误差，提升布管的效率。从安装边界来看，这款管件的整体轴向尺寸远小于“等径弯头+异径直接”的组合长度，在狭小空间内布管时，可有效减少管路占用的空间，比如在卫生间洗手台下方的排水管路改造中，存水弯与排水主立管之间的距离往往十分有限，使用这类一体异径弯头可避免多接头组合导致的管路过长、无法装入柜内空间的问题；在阳台排水管路改造中，空调冷凝水、洗衣机排水的小管径管路接入大管径排水立管时，这款弯头也可直接实现转接，无需额外配件。从流体特性角度考量，弯头内部的流道采用圆弧过渡设计，没有尖锐的折角，重力流状态下的污水、废水可顺着流道平顺转向，减少水流对管件内壁的冲击，也降低了排水过程中的水流噪音，这一点在家装厨卫场景中尤为重要，可避免排水时产生的异响影响室内居住体验。材质方面选用的硬质PVC材料，具备良好的耐腐蚀性，可耐受生活污水、常见洗涤剂的腐蚀，长期使用不会出现锈蚀、结垢的问题，材质本身的摩擦系数较低，污水中的毛发、纤维类杂物不易挂附在管壁上，可降低管路堵塞的概率。

　　结构设计时还考虑了安装施工的便利性，管件外壁没有多余的凸起结构，扳手或手拧施力时可均匀受力，承插端口做了微小的倒角处理，管材插入时不会被端口的锐边切削掉胶水涂层，保证粘接面的胶水均匀覆盖，提升粘接密封的可靠性。在实际工程应用中，这类管件还常用于同层排水系统的支管接入、老旧小区排水管路改造的管径适配、小型商用场所的排污管路布设等场景，一体成型的结构相比多件组合的方案，长期使用的可靠性更高，维护成本更低，也减少了后期管路渗漏维修的概率。建模过程中需要重点控制承插段的内径公差、两段轴线的夹角精度、流道的过渡圆弧曲率，这些参数直接影响到管件与标准管材的适配性、安装后的管路走向精度以及排水的流畅度，若承插内径公差过大，会出现管材插不进去或者间隙过大漏水的问题；若夹角精度不足，安装后管材会出现额外的应力，长期使用容易在粘接位置出现开裂；若流道过渡不够平顺，会形成涡流滞留杂物，提升堵塞的风险。
