笔记本电源适配器工厂耐压测试治具

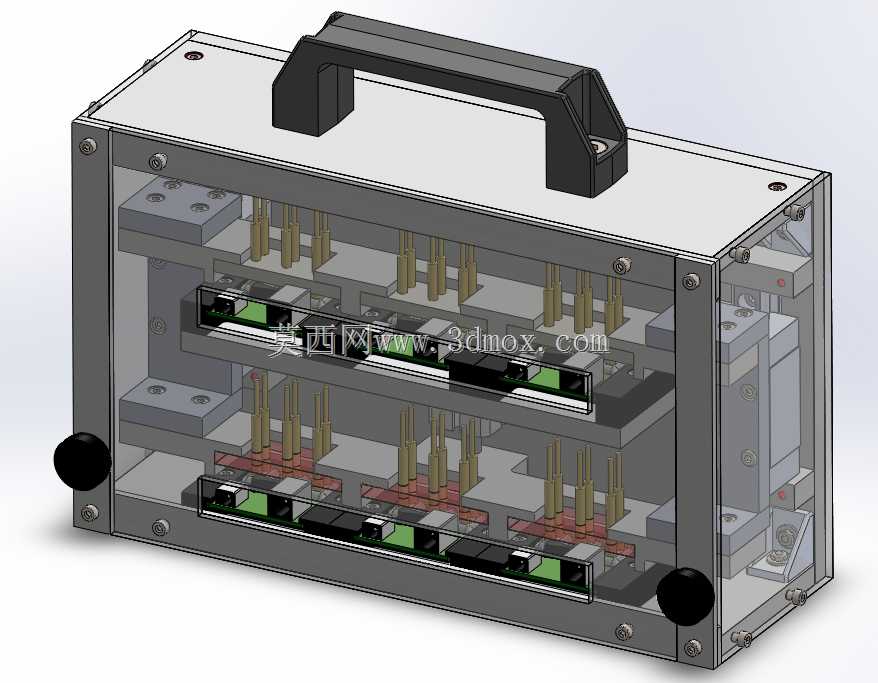

　　在消费电子电源类产品的量产制造环节，出厂前的电气性能全检是把控产品质量的核心关卡，其中笔记本电源适配器的耐压、输出电压等参数测试，单批次往往需要完成数千次重复插拔与检测动作，传统测试台直接将连接器固定在台面上，经过数百次插拔后连接器插针磨损、定位偏移问题频发，不仅会导致测试数据失真，频繁更换焊接连接器也会占用大量产线调试时间，拖慢整体检测节拍。这套测试治具正是针对该类产线痛点开发，整体采用框架式分层结构，外部搭配透明防护侧板，顶部设置一体化便携提手，可在不同测试工位间灵活转移，无需复杂的固定安装流程，放置在水平工作台面即可投入使用，底部的防滑缓冲脚垫可避免治具在插拔测试过程中出现滑移，保证操作过程的稳定性。

　　治具内部采用双层测试位布局，可同时容纳多组电源适配器同步开展测试，每层测试位均采用可快速拆卸的快换板设计，快换板与主体框架通过定位销实现精准定位，无需额外拧动多组固定螺丝，当快换板上的测试连接器达到磨损寿命阈值时，操作人员仅需松开定位锁扣即可拆下旧板，更换预装完好连接器的新快换板，整个换型过程可在数分钟内完成，大幅减少产线停线等待时间。治具侧面设置亚克力操作开口，开口处无突出的铰链、外置传感器等易磕碰部件，操作人员可直接将电源适配器插头从开口处伸入，对准测试位连接器完成插拔，操作路径无多余遮挡，可有效降低插拔对位偏差带来的连接器额外损耗。

　　治具内部预留了测试线缆的规整走线空间，所有测试引线均沿框架内侧的走线槽布置，避免线缆在治具移动或操作过程中被拉扯、挤压，降低线路故障带来的测试中断风险。框架主体采用硬质铝合金型材拼接而成，在保证整体结构强度的前提下尽可能降低治具自重，配合顶部提手单人即可完成转运，透明侧板采用耐冲击的亚克力材质，既可以直观观察内部测试位的连接状态，也能在测试过程中出现意外打火、部件松脱时起到防护作用，避免操作人员直接接触内部带电部位。

　　治具的操作逻辑充分贴合产线一线员工的操作习惯，当单个测试位的连接器出现接触不良时，无需拆解整个治具框架，仅需打开对应位置的快装锁扣，即可单独更换该位置的连接器模块，更换完成后闭合锁扣即可继续开展测试，无需重新校准整体定位精度。治具的整体外形尺寸充分考虑常规工作台面的摆放边界，宽度控制在单人手臂可覆盖的操作范围内，操作人员无需起身即可完成所有测试位的插拔操作，双层布局在不额外占用工作台横向空间的前提下，将单次测试的容纳数量提升一倍，适配中小批量电源适配器的快速检测需求。在结构设计过程中，所有活动部件均做了圆角处理，避免操作过程中划伤操作人员手部，快换板的定位销采用耐磨材质制作，经过上千次插拔更换后仍能保证定位精度，不会出现快换板偏移导致的连接器对位偏差问题。治具底部的脚垫高度可调，可适配不同平整度的工作台面，保证治具放置后始终处于水平状态，避免测试过程中治具倾斜导致的适配器插头松脱。
