五叶花型光滑曲面螺旋桨结构设计

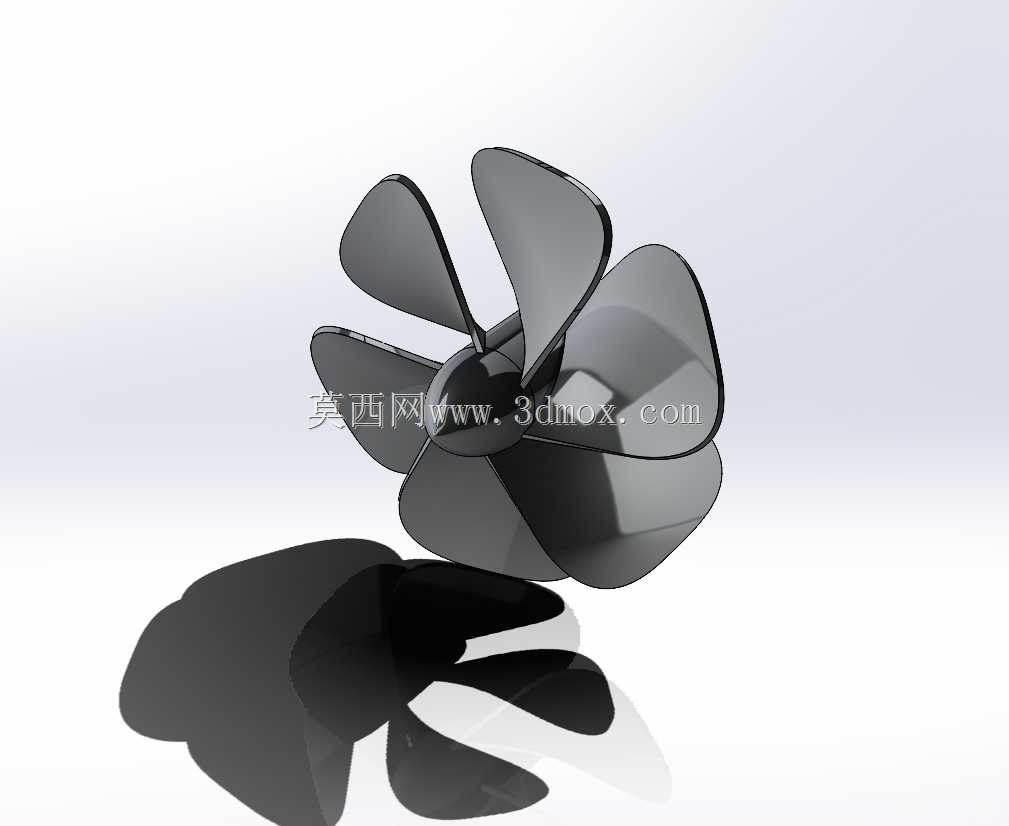

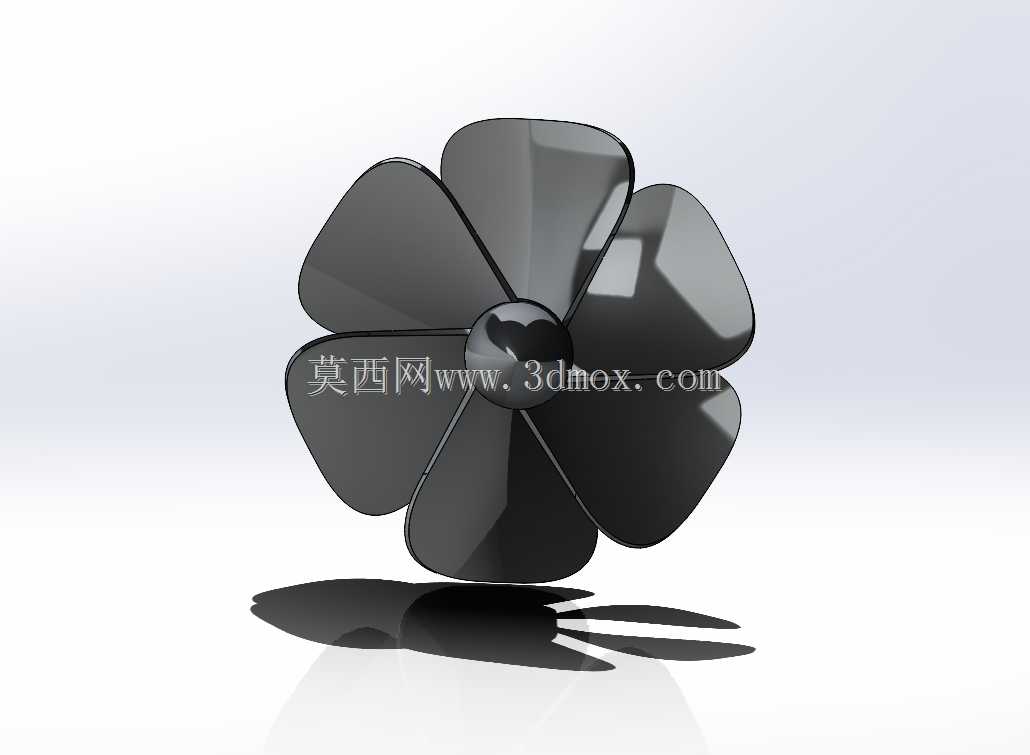

　　在流体输送、空气循环类设备的结构开发环节，螺旋桨作为直接作用于工作介质的核心做功部件，其曲面造型、叶型分布直接决定整套设备的运行效率、噪音表现与动平衡稳定性，不少刚接触流体部件建模的工程师容易忽略叶根过渡、叶梢修型的细节，最终做出来的样件要么运转时振动偏大，要么介质输送效率达不到设计预期。这款五叶构型的螺旋桨，采用了类花瓣的对称分布设计，五片桨叶沿中心轮毂周向均匀排布，相邻桨叶的夹角保持72度等角度分布，从根源上降低了运转过程中因质量分布不均带来的偏心振动，适配多数中小功率的轴流做功场景，比如桌面级通风设备、小型流体搅拌装置、低转速空气循环单元都能采用这类构型。

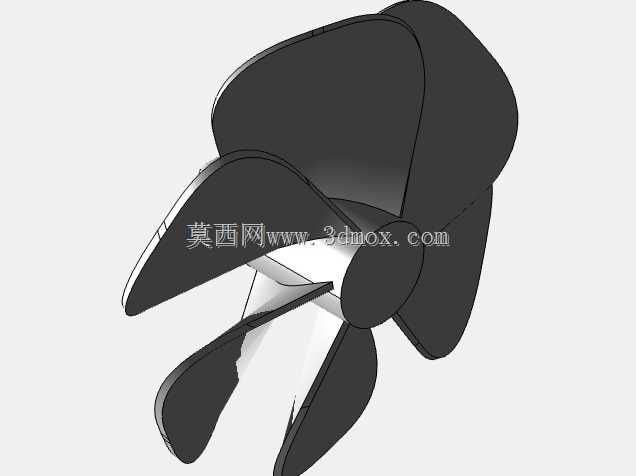

　　从结构细节来看，桨叶整体采用光滑连续的自由曲面设计，叶根位置与中心轮毂做了大圆角过渡处理，避免应力集中导致的桨叶根部断裂问题，要知道螺旋桨运转时叶根位置承受的是全部的离心力与流体反作用力，很多早期失效的桨叶故障都出在叶根过渡圆角不足的位置，这个设计里的过渡曲率顺着桨叶的扭向自然延伸，既保证了结构强度，也减少了介质在叶根位置的紊流损耗。桨叶的型面从根部到梢部做了连续的扭角变化，靠近轮毂的位置叶型安装角偏大，保证足够的做功扭矩输出，靠近叶梢的位置安装角逐步收小，降低叶梢位置的线速度带来的涡流损耗，同时叶梢边缘做了圆滑的倒角修型，避免尖锐边缘切割介质产生的高频啸叫，这一点在民用通风类设备里尤为重要，直接影响使用场景的噪音体验。

　　中心轮毂采用了圆弧包覆的球形凸面设计，没有多余的棱角结构，介质接触到轮毂位置时可以顺着曲面顺滑流向各片桨叶的根部区域，减少轮毂正面的迎风阻力，轮毂中心预留了与驱动轴配合的安装位，安装边界的尺寸适配常规的小型电机输出轴径，安装时可以通过轴面的扁位或者顶丝实现周向固定，保证扭矩传递的可靠性，不会出现高速运转时桨叶打滑的问题。从安装适配的角度来说，这款螺旋桨的整体外轮廓为正圆形，最大回转直径的尺寸边界控制紧凑，安装时只需要保证桨叶回转范围内没有结构干涉即可，不需要额外预留过大的安装空间，不管是嵌入到圆筒形的风筒结构里，还是直接开放式安装在设备支架上，都能保持稳定的做功状态。

　　建模过程中需要重点关注各片桨叶的曲面曲率一致性，因为五片对称排布的结构如果单叶曲面出现偏差，会直接导致整体动平衡失效，运转时带动整个设备产生共振，所以在完成单叶曲面建模后，需要采用圆周阵列的方式生成其余四片桨叶，保证每一片叶型的参数完全一致，之后再对所有拼接位置做实体合并与圆角处理，避免出现曲面缝隙、尖角等影响后续结构仿真或者3D打印、模具开模的问题。实际应用场景里，这类光滑曲面的五叶螺旋桨相比传统的三叶、四叶结构，在相同转速下可以输出更均匀的介质流，不会出现局部流速过快或者过慢的问题，同时因为单片桨叶的负载更低，运转时的结构应力更小，使用寿命也更长，适合长时间连续运行的民用、工业小型流体设备使用。在做结构校核的时候，需要重点验算叶根位置的离心应力与流体冲击应力，根据实际使用的转速上限调整桨叶的壁厚分布，转速偏高的场景可以适当加大叶根位置的壁厚，叶梢位置保持相对偏薄的结构，进一步降低整体转动惯量，减少驱动电机的启动负载。另外桨叶表面的光滑度也会直接影响运行效率，建模时要保证曲面的G2连续，避免出现曲面折痕，后续不管是做注塑加工还是CNC加工，都能获得更顺滑的表面质量，减少介质与桨叶表面的摩擦阻力。
