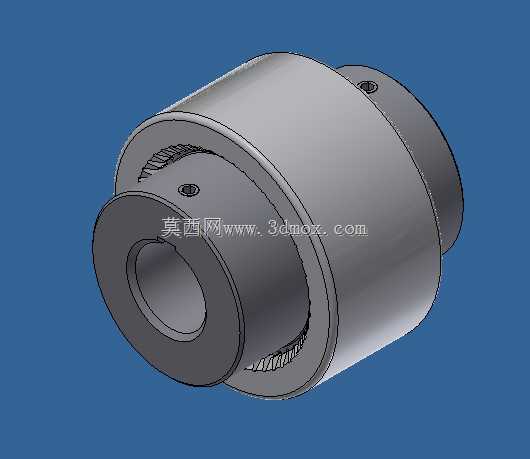

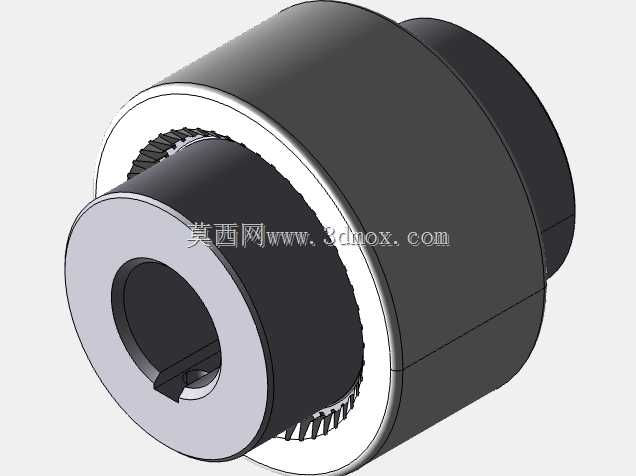

鼓形齿式传动联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:874823
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计

  在重载传动系统的轴系连接场景中,这类鼓形齿结构的联轴器一直是冶金轧线、矿山输送、重型减速机输出端的核心配套部件,区别于刚性凸缘联轴器对两轴对中精度的严苛要求,带内齿圈的浮动结构能补偿安装过程中产生的径向、角向以及轴向偏移,避免轴系因对中偏差产生额外的交变弯曲应力,大幅延长轴承与轴件的服役寿命。从结构拆解来看,该联轴器由两个带外齿的轴套、一个带内齿的外套筒组成,外齿采用鼓形修形设计,齿侧间隙经过合理匹配,当两轴存在一定角向偏移时,齿面接触区域能沿齿长方向均匀滑动,不会出现普通直齿联轴器的齿端卡滞、局部应力集中问题。

  实际选型过程中,首先要匹配两端被连接轴的轴径范围,确认轴伸长度与键槽尺寸符合安装边界,外套筒的外径尺寸需要预留足够的周边安全间隙,避免运转过程中与周边护罩、管线产生刮碰;齿面的接触强度需要根据系统传递的额定扭矩、峰值冲击载荷核算,通常重载场景下会采用合金钢锻件加工齿部,经过表面淬火处理提升齿面耐磨性能,外套筒与两侧轴套的配合端面会加装密封端盖,内部填充润滑脂维持齿面的润滑状态,减少干摩擦带来的齿面磨损。设计建模过程中,需要重点关注鼓形齿的齿向修形量参数,修形量过小无法实现偏移补偿功能,修形过大会降低齿面接触面积、削弱扭矩传递能力;内齿圈与外齿的啮合侧隙需要结合允许的最大偏移量计算,同时要保证运转过程中齿面不会出现脱啮情况。

  两端轴套的内孔与轴的配合通常选用过渡配合,键槽采用标准平键结构,部分需要频繁拆装的场景会在轴套端部设计拆卸螺纹孔,方便检修时用顶丝将轴套从轴端顶出。安装调试环节,需要先清理两端轴伸表面的毛刺与油污,将轴套分别压装到主动轴与从动轴端,确认轴套端面与轴肩贴合到位后,再吊装外套筒对齐两侧外齿,缓慢转动轴件让内外齿顺利啮合,最后固定两端的密封端盖与定位螺钉,盘车检查转动是否顺畅无卡滞,确认没有异常摩擦声响后再完成后续护罩安装。这类联轴器相比弹性套柱销联轴器,能传递更大的扭矩,适合在低速重载、存在一定安装偏差的传动场景使用,日常维护只需要定期检查密封状态、补充润滑脂即可,不需要频繁更换易损件,在重型机械传动领域的应用占比逐年提升。

  建模时需要注意齿部的参数化设计,通过齿廓方程生成精确的渐开线齿形,鼓形曲面通过扫掠或者放样特征实现,保证齿面的曲率连续,避免出现应力集中的尖角结构;外套筒的连接螺钉孔需要做沉头处理,保证螺钉安装后不会突出外圆面,防止运转过程中产生风阻或者刮碰周边部件。
