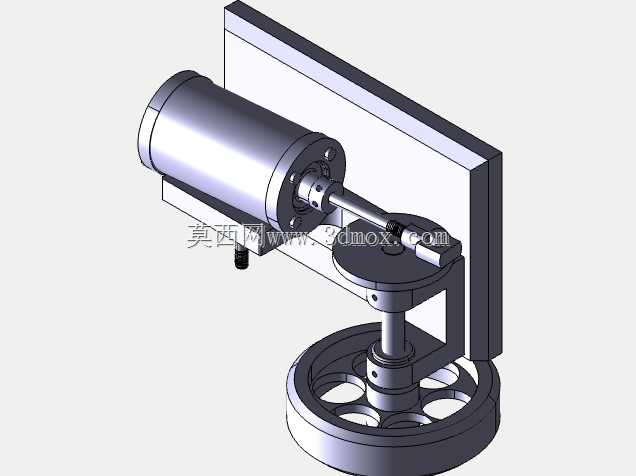

单缸振荡式蒸汽动力装置结构设计

　　这套振荡式蒸汽动力结构，常被用于小型热能动力演示装置、科普教学实验台以及微型动力输出单元的原型验证环节，在高校机械原理课程的教具制作、业余机械爱好者的动力模型搭建场景中，这类结构凭借简洁的传动逻辑、较低的加工装配难度，成为入门级蒸汽动力方案的首选。不同于常规滑阀配气的蒸汽机结构，这套振荡气缸的设计省去了独立的配气阀组，依靠气缸自身绕支点的小角度摆动完成进排气口的切换，大幅压缩了整体结构的零件数量，也降低了装配过程中配气相位调试的复杂度，对于小功率输出的场景而言，这种结构的可靠性反而比多阀组结构更有优势。

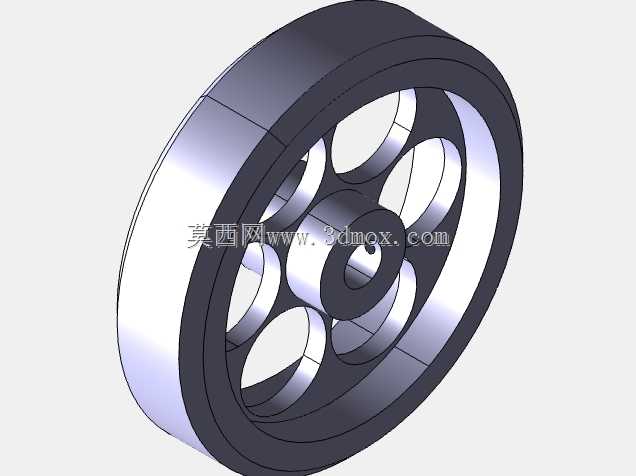

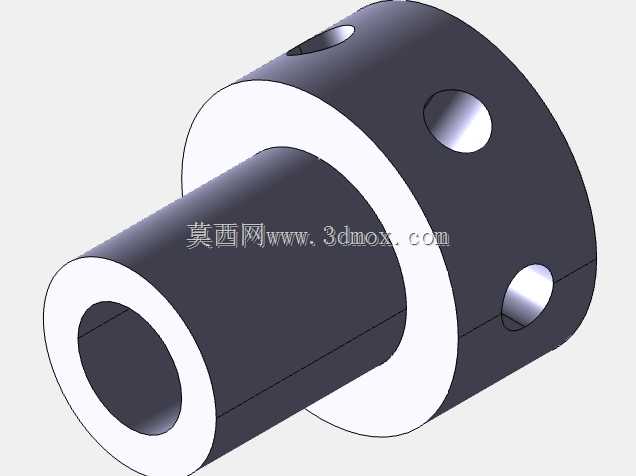

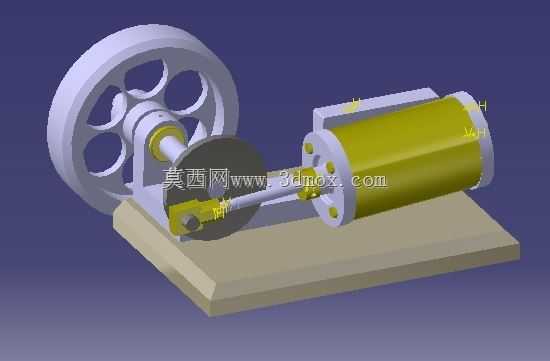

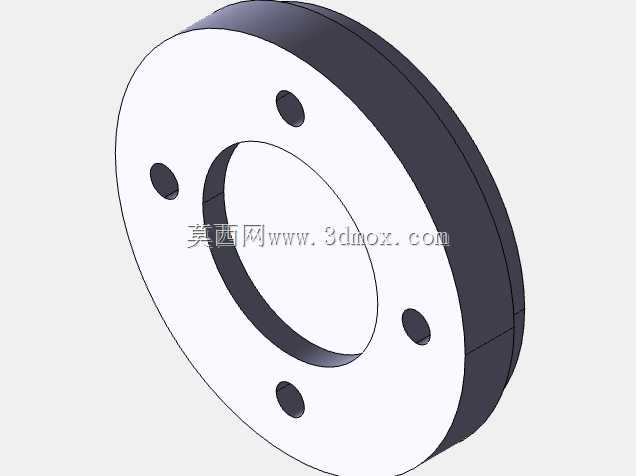

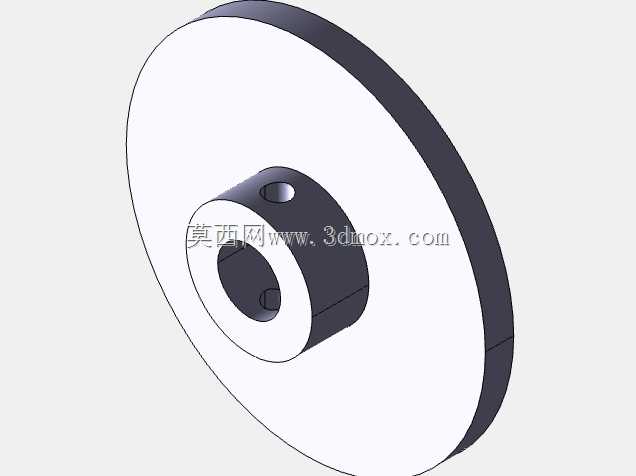

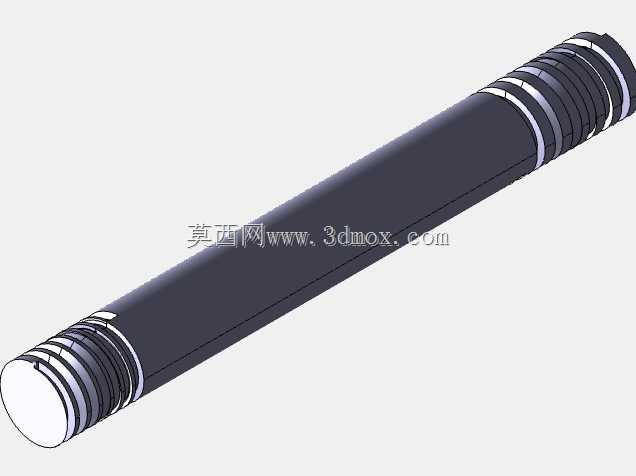

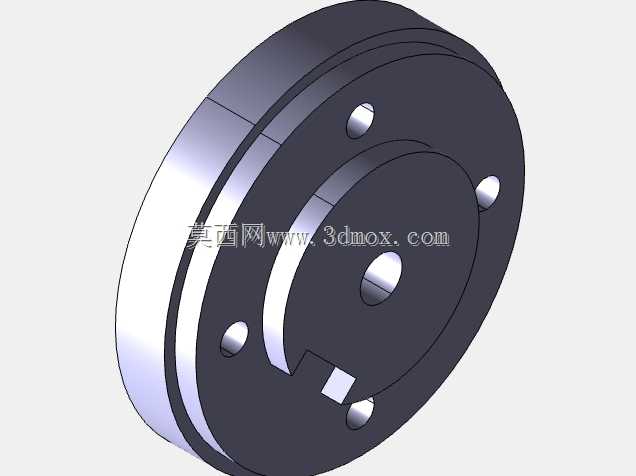

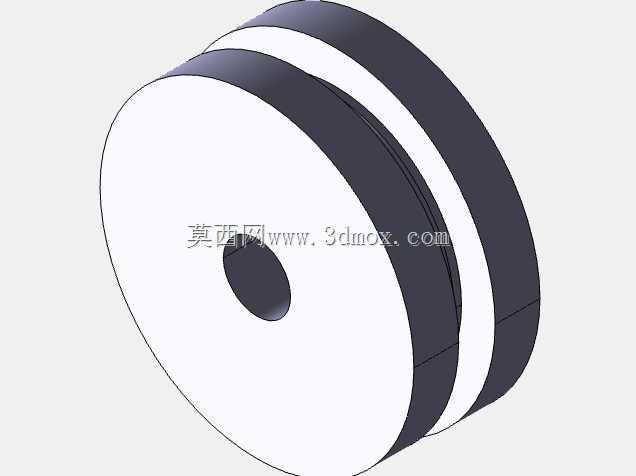

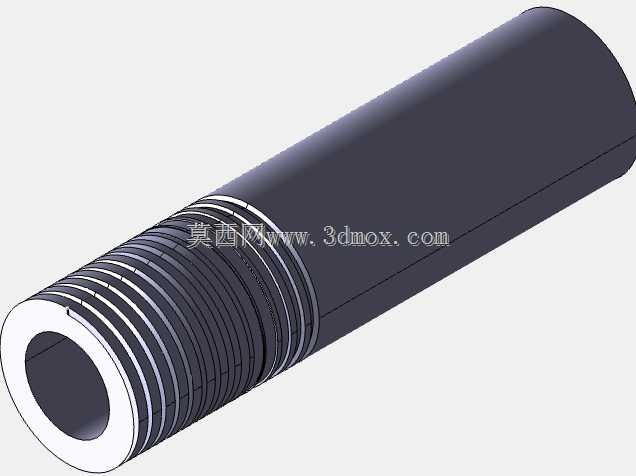

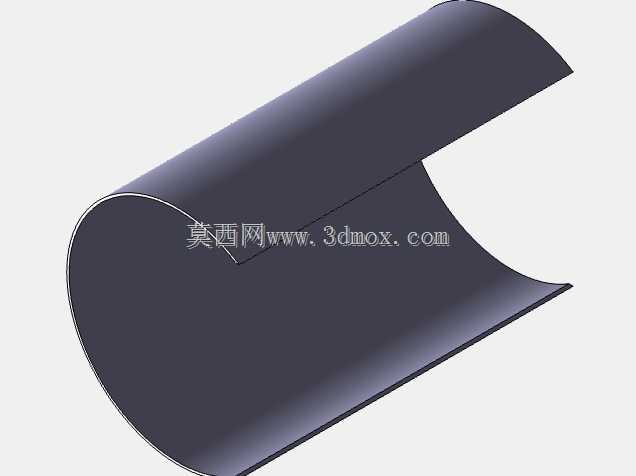

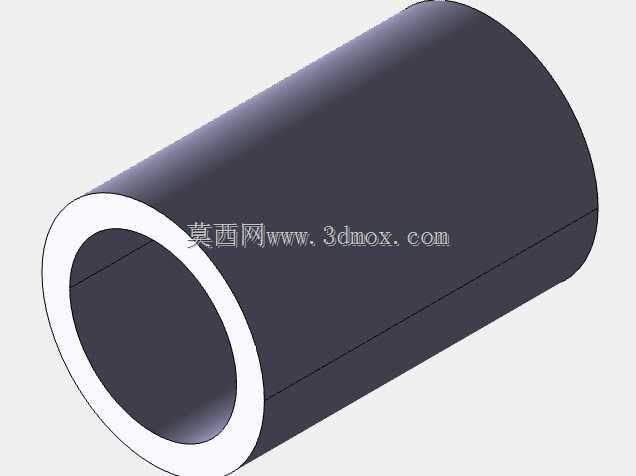

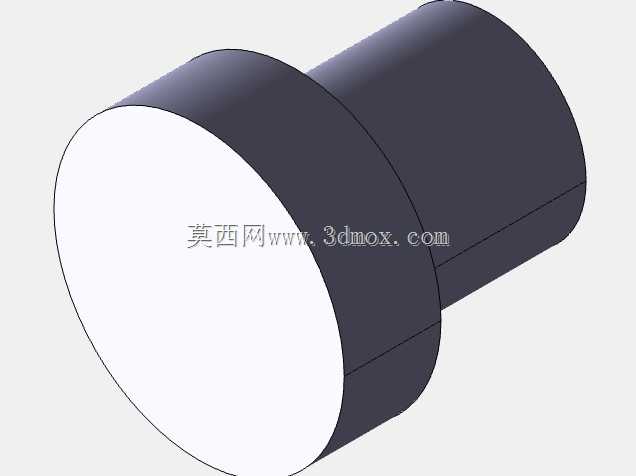

　　从功能实现逻辑来看，整套结构的动力输出路径非常清晰：高压蒸汽从气缸端盖的进气通道进入缸体内部，推动活塞沿缸筒轴线做直线往复运动，活塞通过铰接的连杆将直线动力传递给曲轴端的曲柄销，带动曲轴旋转，曲轴另一端固连的大直径飞轮在旋转过程中储存转动惯量，用来克服活塞运动到上下止点时的传动死点，保证输出轴的转动连续性，而气缸自身在连杆运动的联动作用下绕底部的铰接轴做小角度往复摆动，在摆动过程中自动完成进气口与排气口的通断切换，匹配活塞的运动相位完成配气，不需要额外设置凸轮、顶杆等配气驱动零件。在设计思路上，这套结构优先考虑了加工工艺性与装配容错率：气缸缸筒采用等直径圆柱内腔设计，没有复杂的内沟槽或者异形气道，常规的车削加工即可满足精度要求；活塞与缸筒的配合选用间隙密封结构，不需要额外加装活塞环，降低了小尺寸零件的加工难度；曲轴采用单拐偏心结构，偏心距与连杆长度的比值控制在1:4到1:5之间，既保证足够的活塞行程来输出足够扭矩，也避免连杆摆角过大造成的侧向分力磨损缸壁；飞轮采用轮辐式镂空结构，在保证外缘转动惯量足够的前提下，尽可能降低整体重量，减少启动阶段的动力损耗。

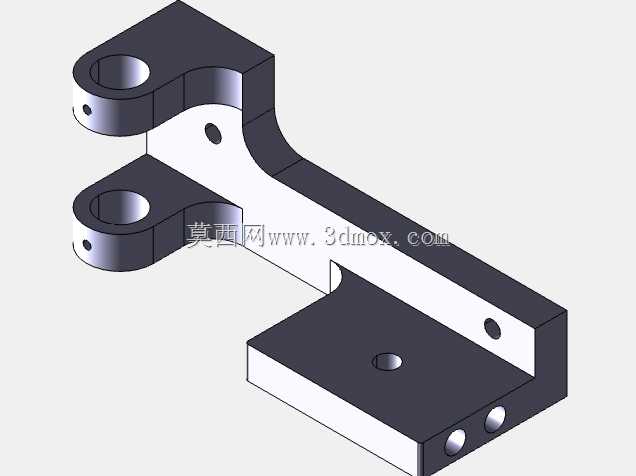

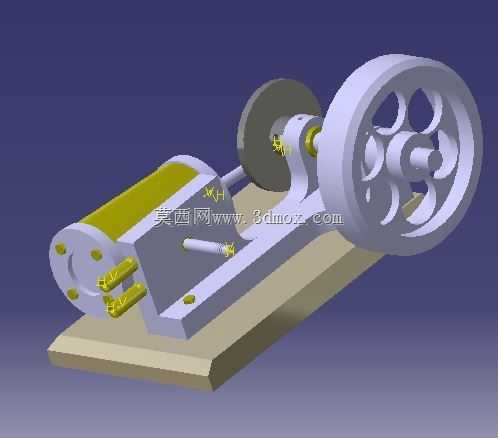

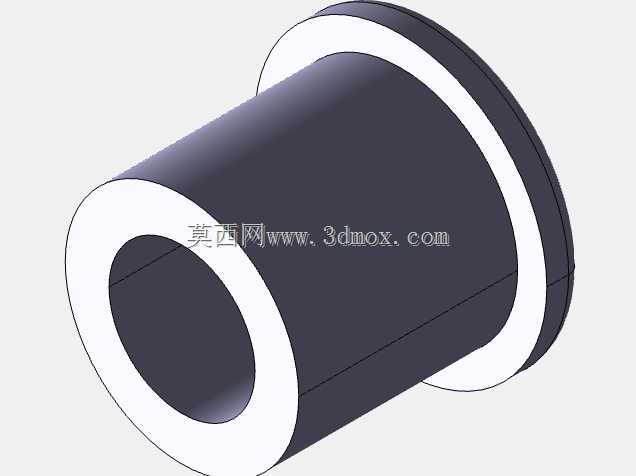

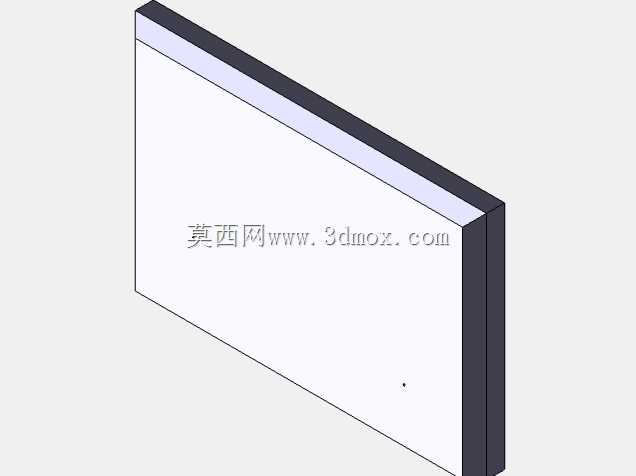

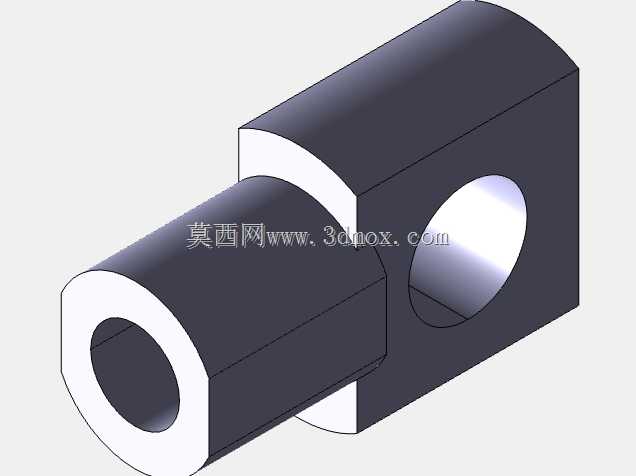

　　从安装边界来看，整套结构的所有部件都集成在一块矩形安装底座上，底座上预留了气缸铰接支点、曲轴轴承座的安装定位凸台，所有安装孔位的同轴度、位置度公差都可以通过底座的一次装夹加工完成，不需要额外的装配调试工装；曲轴的两个支撑轴承座采用分体式结构，安装时可以先将曲轴、连杆、活塞、飞轮组装成传动组件后再固定到轴承座上，装配流程更符合小型加工车间的作业习惯；气缸的摆动支点设置在缸体靠近端盖的一侧，摆动角度控制在15度以内，不会和周边的连杆、飞轮部件产生运动干涉，整体外轮廓的安装尺寸可以根据输出功率需求做等比例缩放，小到掌心尺寸的演示模型，大到千瓦级的实用动力单元，都可以沿用这套结构的核心参数做适配调整。在实际应用中，这类振荡蒸汽机可以直接连接小型发电机、水泵或者微型传动机构作为动力源，由于结构零件少、维护点少，在低压蒸汽工况下的长期运行稳定性表现突出，不需要频繁调整配气间隙或者更换密封件；结构本身的运动过程全部外露，也非常适合作为机械原理教学的演示教具，能够直观展示曲柄连杆机构的运动转换、飞轮的储能作用、摆动配气的工作逻辑，帮助学习者快速理解往复式动力机械的核心原理。

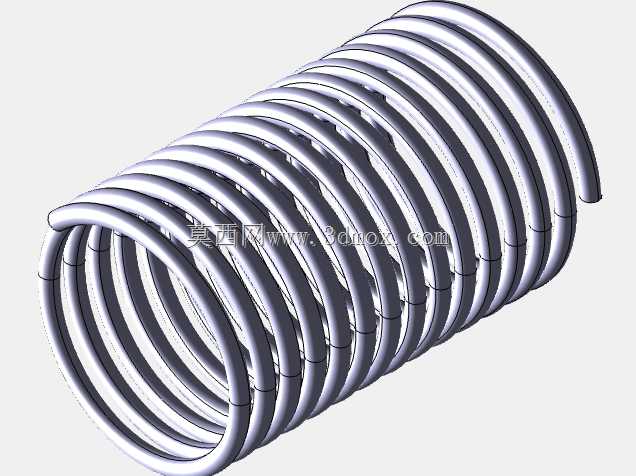

　　设计过程中需要重点关注的几个配合面包括：活塞与缸筒的配合间隙需要根据工作蒸汽的压力、温度做适配调整，间隙过小容易在热胀状态下出现卡滞，间隙过大则会造成蒸汽泄漏降低输出效率；曲轴与轴承座的配合需要选用合适的转动间隙，避免飞轮旋转时出现径向跳动；气缸摆动支点的铰接处需要预留微小的轴向窜动间隙，补偿工作过程中缸体受热产生的形变，避免摆动卡滞影响配气相位。另外，飞轮的直径与厚度配比需要和整体输出功率匹配，转动惯量过大会造成启动困难，转动惯量过小则无法平稳度过止点位置，造成输出转速波动过大，这套结构里的飞轮参数是经过运动仿真验证的，在常规0.3-0.5MPa的低压蒸汽工况下，能够保证输出转速稳定在每分钟200-300转的区间，满足多数小型动力负载的使用需求。
