散装物料运输半挂真空筒仓结构

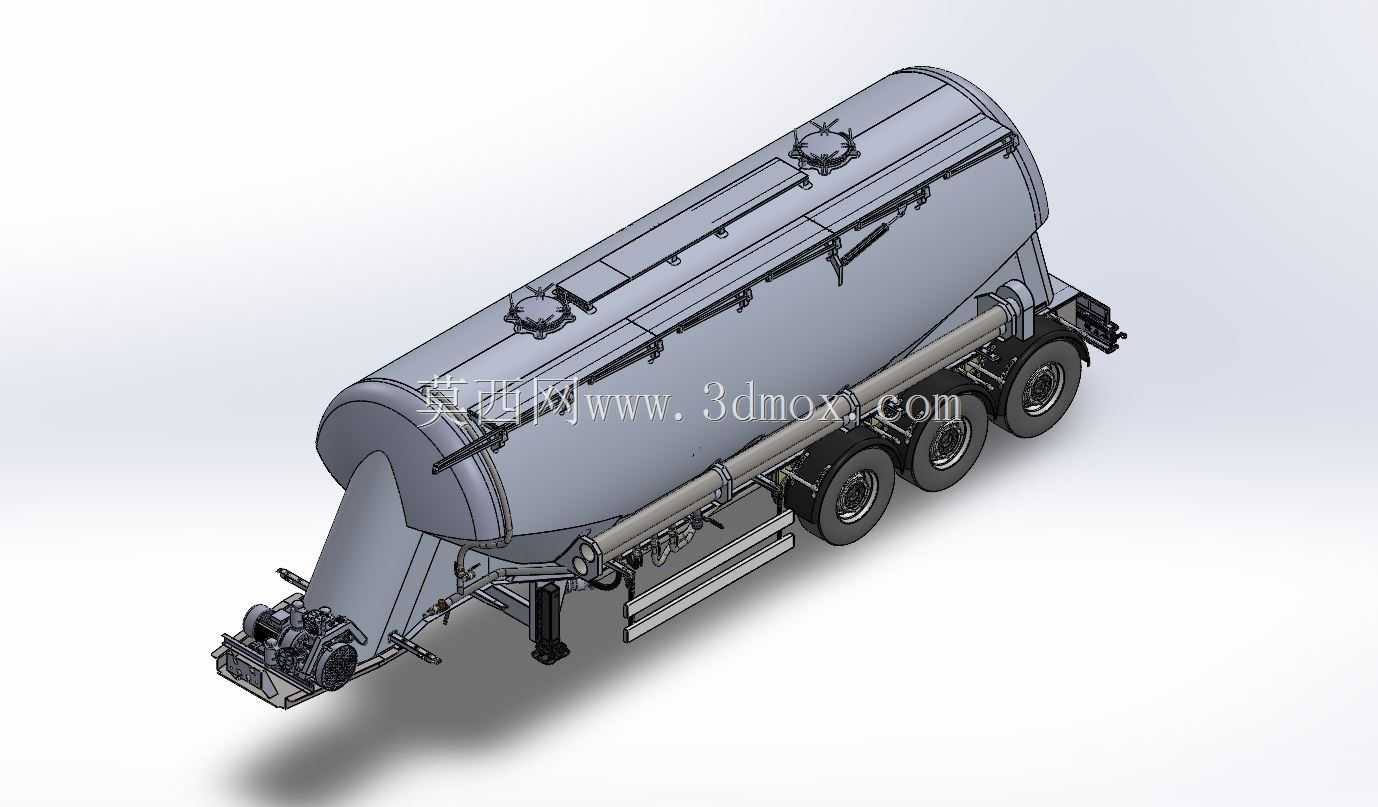

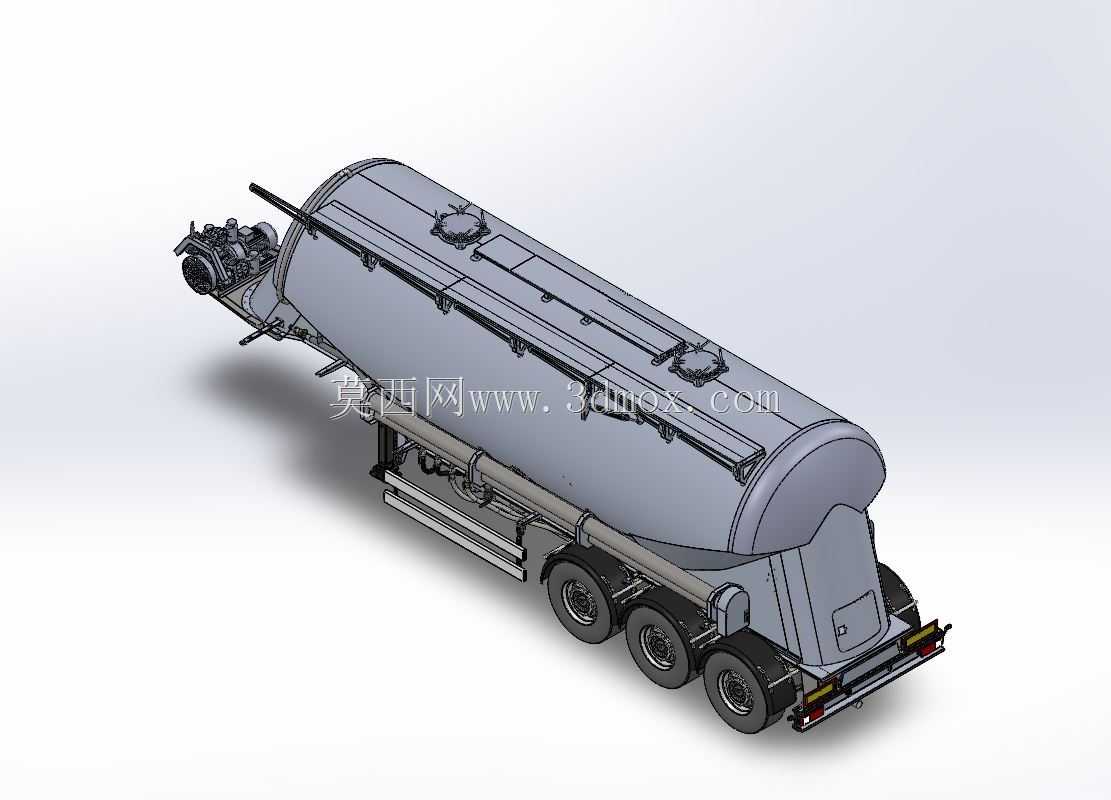

　　该结构为散装粉状物料公路运输配套的半挂承载筒仓，主要适配粉煤灰、水泥、矿粉等易扬尘、需密闭输送的散料转运场景，常见于基建工地散料补给、建材厂区物料周转、粮库粉状原粮转运等作业环节，可配合半挂牵引车完成长距离公路运输，也可在卸料点通过自带管路完成无扬尘卸料作业，避免散装物料运输过程中的撒漏、扬尘损耗，满足环保运输的硬性要求。

　　从功能实现逻辑来看，罐体采用V型单出口下置布局，完全依靠重力辅助物料向出料口汇集，无需额外设置罐内推料机构即可减少物料残留，降低罐内清理维护的频次。罐体主体选用高强度钢材滚压成型后焊接，整体做承压加强设计，可满足真空吸料、正压吹料的双向承压需求，避免装卸料过程中罐体出现形变、焊缝开裂等问题。罐体顶部设置两组带密封锁紧结构的加料口，可适配不同高度的料台加料作业，加料口盖体带压紧锁扣与密封胶条，可保证运输过程中罐内密闭性，防止雨水渗入、物料扬尘溢出。

　　管路系统分为三个独立功能段：过滤吸入管路布置在罐体上部靠近加料口位置，吸料时可拦截大颗粒杂物进入真空泵，避免泵体叶轮被硬物打坏；灌装管路分为顶部灌装与侧部灌装两组接口，顶部接口适配高架料塔重力落料，侧部接口适配气力输送管道压料，可根据不同装卸场地的条件灵活选择接入方式；排料管路采用漏斗式斜向布局，从罐体V型底部直接延伸至车尾出料端，管路内壁做光滑过渡处理，减少粉状物料输送过程中的磨损与堵管风险，管路接口全部采用标准法兰连接，可快速对接不同规格的外接输送软管，法兰连接位置带快装卡扣，无需额外工具即可完成对接锁紧，缩短现场装卸料的准备时间。

　　罐体底部设置独立的支撑装置，在半挂车与牵引车分离时，可通过手摇支腿将罐体前部支撑稳定，支腿底部带加大支撑盘，可在松软地面作业时避免支腿下陷，支撑高度可根据不同牵引车的鞍座高度灵活调节，适配不同型号的牵引车头。罐体侧面设置爬梯与顶部操作平台，平台周边带防护栏杆，方便操作人员登上顶部完成加料口开启、管路检查等作业，爬梯踏步做防滑纹路处理，雨天作业时可减少滑倒风险。

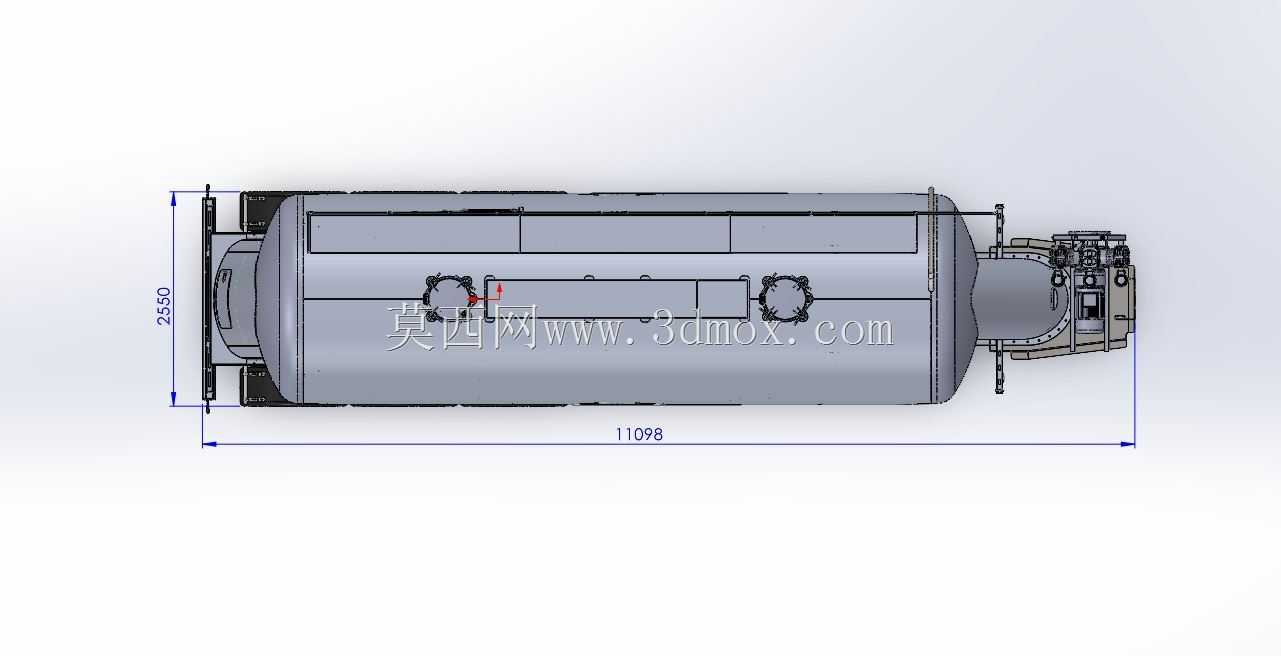

　　从安装边界来看，该筒仓整体通过底部副车架与半挂车行走底盘连接，副车架采用高强度型钢焊接而成，与罐体之间采用分段焊接加螺栓紧固的复合连接方式，可分散运输过程中颠簸产生的应力，避免焊缝疲劳开裂。罐体整体长度适配标准三轴半挂底盘的安装尺寸，宽度符合公路货运车辆外廓尺寸限值要求，整车满载时重心高度控制在安全范围内，可满足高速公路行驶的稳定性要求，避免转弯时出现侧翻风险。罐体尾部出料端预留了外接空压机、真空泵的安装位置，接口尺寸匹配通用散料运输车辆的配套动力接口，无需额外改装即可直接对接常用的装卸料动力设备。

　　在结构细节设计上，罐体内部设置多组防波板，可减少车辆行驶过程中罐内物料的涌动，降低物料涌动对罐体产生的冲击载荷，提升行驶稳定性。罐体外部设置多组加强筋环，沿罐体轴向均匀布置，可提升罐体的径向承压能力，避免正压卸料时罐体出现鼓胀变形。所有外露的金属部件都做了防腐防锈处理，可适应不同地区的气候环境，减少日常维护的成本。管路系统的阀门都采用耐磨粉体专用阀门，可承受粉状物料长期冲刷，延长阀门的使用寿命，减少故障停机的概率。
