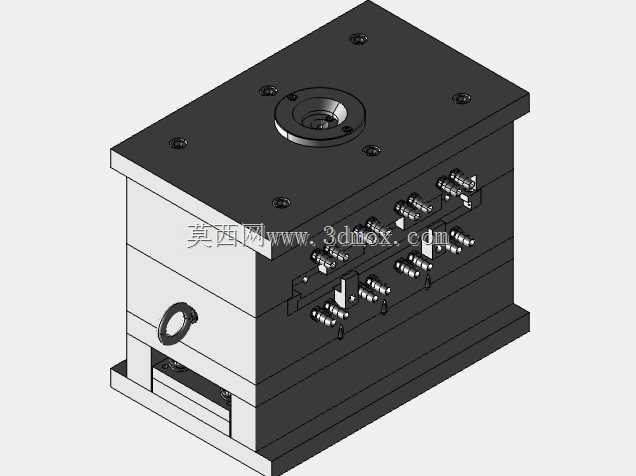

带机械滑块抽芯结构的两板注塑模具

　　这套带滑块系统的两板模具，主要应用于中小型带侧凹、侧孔特征的塑胶件批量注塑生产场景，常见于消费电子外壳、家电结构件、工业接插件等产品的成型工序，适配卧式注塑机的安装规格，可直接匹配常规吨位注塑机的拉杆间距、定位圈尺寸与浇口对接标准。从结构功能来看，整套模具采用标准两板模架基础，额外集成多组机械式侧向滑块抽芯机构，无需额外配置液压或气动抽芯动力源，依靠开模过程中动定模的相对位移，通过斜导柱驱动滑块完成侧向分型动作，能够在开模顶出产品前先完成侧凹特征的脱模，避免产品顶出时出现侧结构拉伤、断裂的问题，相比带额外动力抽芯的模具结构，整体运行稳定性更高，后期维护成本更低，适合连续大批量的生产工况。

　　设计过程中，首先根据目标成型件的结构特征确定滑块的拆分边界，将所有侧向倒扣特征整合到对应滑块的成型面上，滑块与模架的配合采用精度H7/g6的间隙配合，保证滑动顺畅无卡滞的同时，避免飞边溢出；滑块尾部设置定位锁紧结构，合模时通过定模侧的锁紧块承受注塑过程中的型腔内压，防止注塑压力过大导致滑块移位造成产品尺寸超差。模具的浇注系统采用中心浇口设计，主流道直接对接注塑机喷嘴，分流道布置在定模板分型面上，能够保证塑胶熔体均匀填充到型腔各个位置，减少填充过程中的压力损失，降低产品出现缺胶、熔接痕的概率。

　　冷却系统采用多组直通式水路布置，分别在定模腔、动模型芯以及各个滑块内部设置独立冷却回路，水路接口统一布置在模具非操作侧的侧立面，对接生产车间的冷却水循环系统时不会与机械手取件、操作人员操作路径产生干涉，能够保证成型过程中模具温度均匀控制在工艺要求范围内，缩短产品冷却定型时间，提升整体生产效率。从安装边界来看，模具整体外形为规整的长方体结构，顶部设置标准规格的定位圈与浇口套，直接匹配注塑机定模板的定位孔安装尺寸，动模侧的顶出孔位置、尺寸适配常规注塑机的顶杆布局，模具两侧设置标准吊环孔，方便生产过程中的吊装、换模作业；模具的合模导向采用四组精密导柱导套结构，导柱布置在动模侧四个角位，合模过程中先导向合模再完成滑块锁紧，避免合模过程中出现碰模损坏型腔的问题。

　　顶出系统采用圆顶针+顶块的组合顶出方式，顶针布置在产品的加强筋、柱位等结构强度较高的位置，顶出过程中受力均匀，避免产品顶出时出现顶白、顶穿的缺陷，顶出机构的复位采用复位杆+弹簧的双重复位结构，合模前保证顶出机构完全回位，不会出现合模时顶针碰撞型腔的故障。日常生产维护中，滑块的滑动面需要定期涂抹高温润滑脂，避免长时间生产出现滑块磨损、卡滞的问题，冷却水路需要定期清理水垢，保证冷却效率稳定，整体结构的易损件均采用标准件规格，更换时无需额外定制加工，能够减少设备停机维护的时间。
