带方程参数化直齿正齿轮结构设计

项目分类:齿轮 发布时间:2025-01-01 ID:874569
  • 带方程参数化直齿正齿轮结构设计

  在各类机械传动系统的设计落地过程中,直齿正齿轮是应用覆盖范围最广的基础传动零件之一,从常规的轻工输送设备、小型机电传动单元,到精密机床的进给传动链路、自动化产线的动力传递工位,都能看到这类零件的实际应用。这类齿轮的核心作用是在平行轴之间传递旋转扭矩与运动,通过轮齿之间的精准啮合,实现固定传动比下的动力输送,相比斜齿轮、锥齿轮等其他齿轮类型,直齿正齿轮不存在轴向分力,安装调试的容错空间更大,加工制造的工艺门槛更低,日常维护的成本也更可控,因此在中低速、轻载到中等载荷的传动场景中被优先选用。

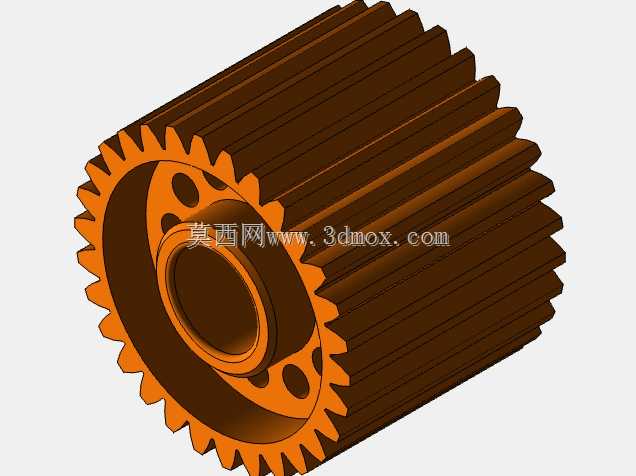

  本次设计的正齿轮采用参数化方程驱动的建模思路,整个建模过程没有采用固定尺寸的拉伸切除方式生成轮齿,而是通过渐开线方程直接生成齿廓曲线,再通过阵列特征完成全部轮齿的构建,这种设计方式的优势在于,后续如果需要调整齿轮的模数、齿数、压力角、齿宽等核心参数,只需要修改方程内的对应变量值,整个模型就能自动完成更新,不需要重新绘制齿廓或者调整阵列参数,能大幅提升同系列不同规格齿轮的设计效率,也能保证齿廓曲线完全符合渐开线的几何特性,避免手动绘制齿廓带来的型线误差,影响后续的啮合精度。

  从结构细节来看,该齿轮的轮毂部分采用了阶梯孔设计,中心的安装孔用于和传动轴进行配合,孔的公差可以根据实际配合需求选择间隙配合、过渡配合或者过盈配合,适配不同的载荷传递场景;轮毂和轮缘之间设置了均匀分布的减重孔,这类减重孔的设计并非随意开设,首先是在保证轮体整体结构强度、刚度满足传动载荷要求的前提下,尽可能降低齿轮自身的转动惯量,减少传动过程中的启停冲击,其次也能减少加工过程中的材料消耗,降低零件的整体重量,对于需要频繁换向或者高速运转的传动场景,更低的转动惯量能有效提升传动系统的响应速度,减少传动轴的负载。轮齿部分的齿向为完全直向,和齿轮端面保持垂直,齿顶高、齿根高的参数完全符合标准圆柱齿轮的设计规范,齿根位置做了标准的圆角过渡,避免应力集中导致的轮齿断裂问题,提升齿轮的疲劳使用寿命。

  在安装边界的适配性上,该齿轮的轴向定位可以通过轴肩配合套筒或者轴用挡圈实现,径向定位依靠中心安装孔和传动轴的配合精度保证,轮缘的外径尺寸、齿宽尺寸、中心孔的直径尺寸都可以通过参数方程快速调整,适配不同中心距的传动副设计需求。在实际选型应用时,需要注意匹配对应模数、齿数的啮合齿轮,保证两齿轮的压力角一致,中心距符合两齿轮分度圆半径之和的计算值,安装时要保证两轴的平行度误差在允许范围内,避免出现轮齿偏载、局部磨损加剧的问题。日常运行过程中,这类直齿正齿轮的润滑方式可以根据运行转速选择,低速场景可以采用脂润滑,中高速场景可以采用油浴润滑或者喷油润滑,保证轮齿啮合面之间形成稳定的油膜,降低齿面磨损,延长零件的使用寿命。

  从建模的工程实用性角度来说,参数化方程构建的齿轮模型,能直接导入到有限元分析软件中进行轮齿接触应力分析、轮根弯曲应力校核,也能导入到运动仿真模块中,模拟齿轮啮合过程中的传动误差、侧隙变化,提前验证设计方案的合理性,减少后续物理样机的试错成本。相比非参数化的齿轮模型,这种带方程驱动的模型在系列化产品设计中优势非常明显,比如设计一款多级减速箱时,只需要搭建好一个基础的齿轮参数化模型,就可以通过修改参数快速生成各级传动需要的不同齿数、不同模数的齿轮零件,不需要重复进行齿廓绘制的工作,能大幅缩短整个产品的设计周期,也能保证同系列零件的设计一致性,减少设计过程中人为失误带来的尺寸错误。
