该多爪夹持结构主要面向轴类、盘类异形工件的装夹作业场景,常见于机加工上下料工位、自动化装配线工件转运、圆形工件周向定位夹持等工况,可适配外圆面存在局部凸起、槽口结构的异形回转件装夹需求,相比普通三爪卡盘,其六组夹爪沿中心轴周向均匀分布,夹持接触点更多,装夹薄壁类、易变形工件时可有效分散夹持力,降低工件局部受压变形的概率。

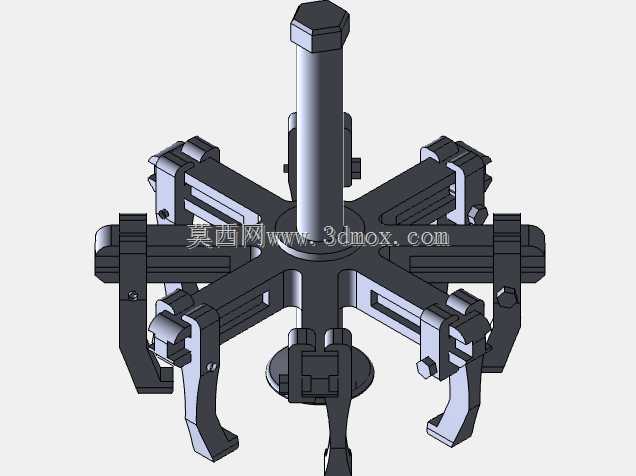

从结构功能来看,中心立柱为整个机构的受力支撑主体,顶部的六角头结构可作为外部施力接口,既可以连接手动扳手实现手动夹紧操作,也可对接气动、电动旋转执行元件实现自动化夹紧驱动;中心立柱下部与夹爪安装基座通过螺纹传动副配合,当中心立柱受驱产生轴向位移时,会通过基座内部的斜槽传动结构带动六组夹爪同步沿径向做收拢或张开动作,所有夹爪的运动行程保持一致,可自动实现工件的中心定位,无需额外调整找正,能有效缩短装夹辅助时间。
夹爪部分采用分体式设计,爪臂与基座之间通过滑动导轨副连接,导轨截面为矩形结构,可承受夹持作业时产生的径向力与周向扭矩,避免夹爪受力后出现偏摆、卡滞问题;爪端采用钩形结构,可根据工件的外形尺寸更换不同长度、不同卡口形状的爪头,适配不同直径范围的工件装夹,当前结构的夹持直径覆盖范围可通过调整中心立柱的螺纹行程实现扩展,常规状态下单侧夹爪的径向行程可满足直径差在80mm范围内的工件快速切换装夹。
设计过程中重点考虑了夹持力的均匀传递特性,六组夹爪的传动斜槽角度保持一致,加工时需保证斜槽的角度公差控制在±0.1°范围内,避免因加工误差导致各夹爪的夹持力不均,出现工件装夹偏心的问题;夹爪与工件接触的端面预留了防滑垫安装槽,可粘贴聚氨酯防滑垫,既可以增大夹持摩擦力,避免工件转运过程中出现滑脱,也能防止夹爪硬接触刮伤工件表面。
安装边界方面,整个机构的基座底部设置有标准法兰安装接口,法兰端面上均布6个安装孔,可直接固定在机械臂末端、机床工作台或者输送线的定位工位上,安装时需保证基座法兰的端面跳动公差不超过0.02mm,确保夹爪收拢后的中心与安装基准的同轴度符合要求;中心立柱的轴向运动行程设置有限位结构,当夹爪收拢至最小夹持直径时,立柱下部的限位台阶会与基座端面接触,避免过度夹紧导致夹爪或工件损坏,张开至最大行程时,夹爪尾部的限位凸台会与基座的导轨槽端面贴合,防止夹爪从导轨中脱出。
实际应用中,该结构可根据使用场景调整夹爪的数量与爪端形状,针对大尺寸重型工件的装夹,可加厚夹爪臂的截面尺寸,提升结构的整体刚性;针对小型精密工件的装夹,可缩小各部件的尺寸比例,提升夹持动作的灵敏度。整个机构的传动路径短,运动部件之间的摩擦面均预留了润滑脂加注通道,日常维护时只需定期在导轨副、螺纹传动副处加注润滑脂,即可保证长时间运行无卡滞,适合在高节拍的自动化生产线上长期连续作业。
