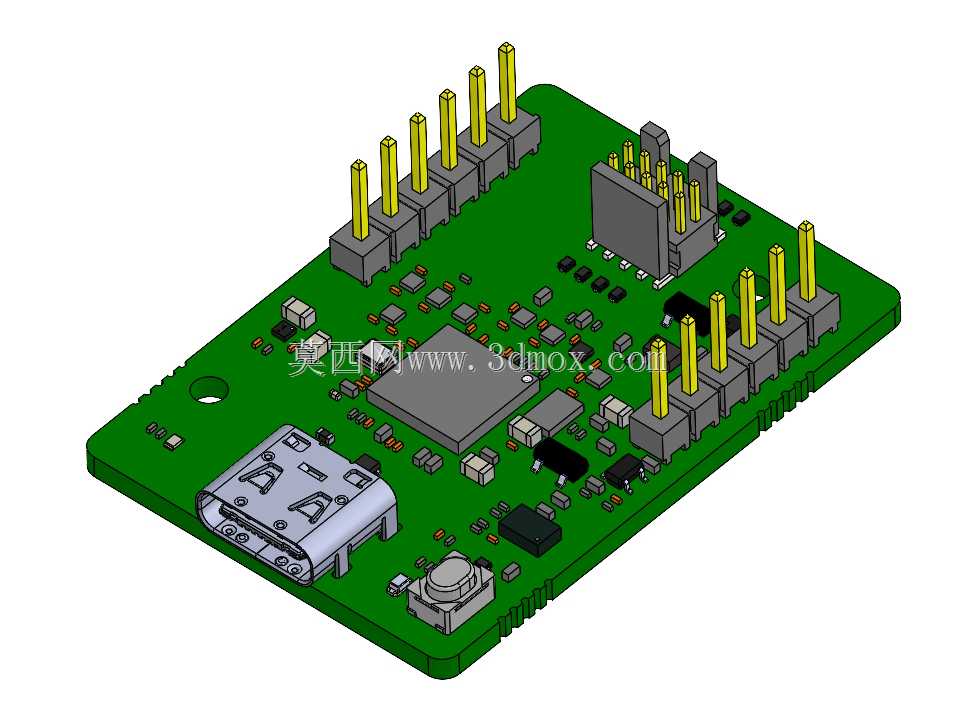

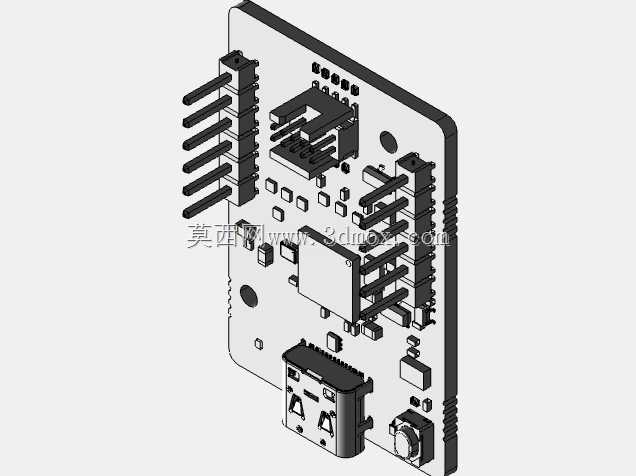

MG24 JLink仿真调试电路板结构设计

　　这款MG24 JLink硬件模块的三维结构设计，核心围绕嵌入式开发场景下的程序仿真、在线调试需求展开，在做结构建模时首先要匹配实际硬件的电气布局逻辑，不能脱离电路本身的功能排布随意调整结构件位置。从实际应用场景来看，这类模块常配套MG24系列无线芯片的开发板使用，在智能家居终端、工业无线传感节点、低功耗物联网设备的研发阶段，研发人员通过该模块实现程序烧录、运行状态实时抓取、断点调试等操作，是嵌入式开发链路里必不可少的硬件调试载体。

　　做结构设计时首先要明确各个接口的安装边界，板载的Type-C接口位于板边一侧，建模时预留了足够的公头插拔空间，接口周围的板边做了0.3mm的倒角处理，避免插拔线材时外壳与板边发生剐蹭，接口下方的补强焊盘位置在结构上做了避让，不会出现结构件干涉焊盘导致焊接不良的问题。板上的多组单排排针分布在PCB的两个相邻侧边，排针的高度统一选用11mm规格的直插排针，排针座的底部与PCB表面贴合，建模时严格按照排针的实际尺寸做了引脚的等距排布，引脚间距保持标准2.54mm，既可以直接插在对应开发板的排母座上实现直连，也可以通过杜邦线外接其他目标板，排针周围3mm范围内没有布置过高的元器件，避免插接线材时与周边电容、电阻元件发生磕碰。

　　板载的主芯片位于PCB中心区域，建模时按照芯片实际的QFN封装尺寸做了本体建模，芯片周围的阻容元件按照实际BOM的封装尺寸逐一排布，0402、0603封装的电阻电容高度控制在1mm以内，不会遮挡主芯片的散热路径，板上的轻触按键位于Type-C接口旁侧，按键的键帽高度高出PCB表面2.5mm，按压行程预留0.8mm，周围没有过高元件遮挡，方便调试过程中手动复位操作。板上的状态指示灯排布在按键旁，灯珠高度与周边元件齐平，光线可以透过板上的丝印标识区域透出，方便调试时直观查看模块的供电、通信状态。

　　PCB本体选用标准1.6mm厚度的FR4板材，四角做了R1mm的圆角处理，其中一角预留了3mm直径的安装定位孔，孔位周围做了露铜接地区域，既可以用铜柱将模块固定在开发台架上，也能通过定位孔实现接地屏蔽，降低调试过程中的信号干扰。整个模块的外形尺寸控制在60mm*45mm范围内，属于紧凑型调试模块设计，不会占用过多的桌面调试空间，也可以直接叠装在对应尺寸的核心板上，减少外接走线的长度，降低高速仿真信号的传输损耗。

　　在建模过程中，所有元器件的高度都做了分层校验，最高的排针元件位于板边，中心区域的元件高度从中心向板边逐步降低，不会出现元件之间的高度干涉，板上的屏蔽罩结构位于排针旁侧，屏蔽罩的焊接引脚与周边走线的安全距离保持在0.5mm以上，既满足电磁屏蔽的需求，也不会在焊接时出现连锡问题。整个结构设计完全匹配实际生产的SMT贴片工艺要求，所有元件的坐标、角度都可以直接导出用于贴片编程，不需要二次调整结构位置，建模时还原了板上的丝印标识位置，包括接口定义、引脚序号的丝印区域，方便生产过程中的对位校验，也方便研发人员使用时快速识别引脚功能。
