螺纹安装单向晶闸管封装结构三维数模

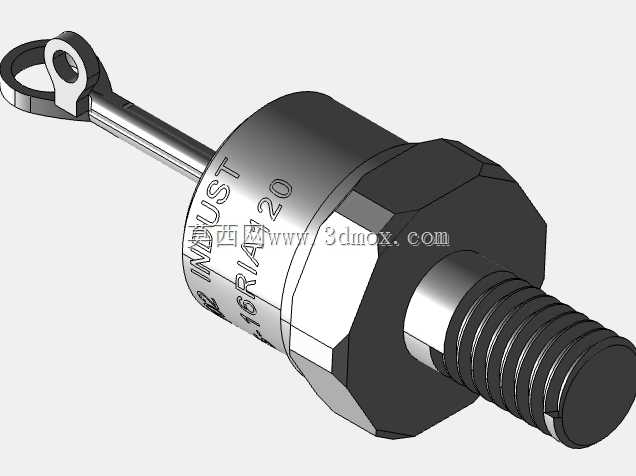

　　这款螺柱式单向晶闸管的三维结构，还原了TO-48/TO-208AA封装功率半导体器件的完整装配细节，建模过程中完全参照工业级器件的实际装配公差做特征还原，没有做简化处理，能直接用于电力电子设备的结构干涉校验、整机布局仿真环节。从实际应用场景来看，这类螺柱封装的单向晶闸管主要用在工业整流电源、直流电机调速装置、交流无触点开关、大功率充电机这类需要处理大电流通断的电力电子回路里，相比塑封贴片类的晶闸管，螺柱安装的结构本身就自带散热安装基准，器件本体的金属外壳可以直接贴合散热器安装面，不需要额外做绝缘衬垫的避让设计，这也是大功率半导体器件长期沿用螺柱封装的核心原因。

　　从功能特性上看，这款器件的单向导通特性决定了它在回路里承担可控整流、交流调压、逆变换流的核心作用，建模时特意还原了本体上的极性标识刻印特征，实际装配时作业人员可以直接通过外壳刻印判断阳极、阴极的接线方向，避免装反导致回路短路。顶部引出的软连接接线端子做了环形压接结构，端子孔位匹配常规的接线螺栓规格，接线时不需要额外做端子转接，软连接的弯折角度也做了写实还原，能模拟实际接线时的线缆弯折避让空间，避免结构设计时出现端子和周边器件的硬干涉。

　　设计思路上，整个封装结构拆分为金属基座、陶瓷绝缘环、半导体芯片压装腔体、顶部引出端子、安装螺柱几个独立特征，每个特征的衔接处都还原了实际压装工艺的倒角与退刀槽结构，比如安装螺柱的螺纹段做了标准M6X1的牙型还原，螺纹起始端的导入倒角、螺柱根部的退刀槽都和实物一致，结构工程师在做散热器安装孔设计时，可以直接提取螺柱的尺寸参数做配合公差校验，不需要额外查器件手册核对安装边界。本体的六角拧动面做了标准对边尺寸还原，安装时可以用普通开口扳手卡住六角面施加拧紧力矩，建模时特意保留了六角面的棱边倒角，避免模拟装配时出现棱边刮擦散热器安装面的误判。

　　外形尺寸与安装边界方面，整个器件从螺柱端面到顶部接线端子的总高度、六角基座的对边宽度、接线端子的孔位中心高度都做了1:1还原，安装时螺柱穿过散热器的安装孔后，用螺母锁紧即可完成器件固定，金属基座和散热器的贴合面做了平面度特征还原，能模拟实际装配时的热传导接触面积，方便热仿真工程师做器件散热路径的建模。顶部引出端子的环形孔到本体中心的偏心距离也做了精准还原，设计PCB或者母排连接结构时，可以直接对齐端子孔位做连接铜排的开孔设计，不会出现装配时孔位错位的问题。另外，接线端子和本体之间的绝缘间隙也做了写实还原，设计高压回路的绝缘距离时，可以直接参考这个间隙尺寸做周边器件的布局避让，满足高压设备的电气间隙要求。

　　在实际设备选型配套时，这类螺柱晶闸管的安装结构兼容性很强，同封装规格的不同电流等级器件可以直接互换安装，不需要修改散热器的安装孔位，建模时保留了所有安装配合面的尺寸基准，结构工程师在做系列化产品设计时，可以直接调用这个数模做布局调整，缩短整机的结构开发周期。需要注意的是，器件本体的金属外壳是和阳极连通的，建模时特意区分了金属外壳和顶部端子的材质特征，方便做安规距离校验时快速识别带电部位，避免结构设计时出现带电体和接地外壳距离不足的安规问题。
