CO2激光设备HTD15mm同步带皮带紧固结构

　　在CO2激光切割、激光雕刻这类对传动精度要求极高的加工设备中，同步带的张紧状态直接决定了加工轮廓的精度、长期运行的稳定性以及皮带本身的使用寿命，这款适配HTD 15mm规格同步带的皮带紧固件，正是针对这类设备的传动张紧需求开发的专用连接调节部件。

　　从实际装机场景来看，这类紧固件通常安装在激光头运动模组的从动轮安装座侧，或是长行程传动模组的皮带固定端，区别于传统的简易皮带压块，它的设计充分考虑了激光设备日常维护的便捷性——不需要拆解整个传动护罩，仅通过外露的调节螺栓就能完成皮带张紧力的微调，这对于需要频繁校准传动精度的激光加工场景来说，能大幅减少设备停机维护的时间。

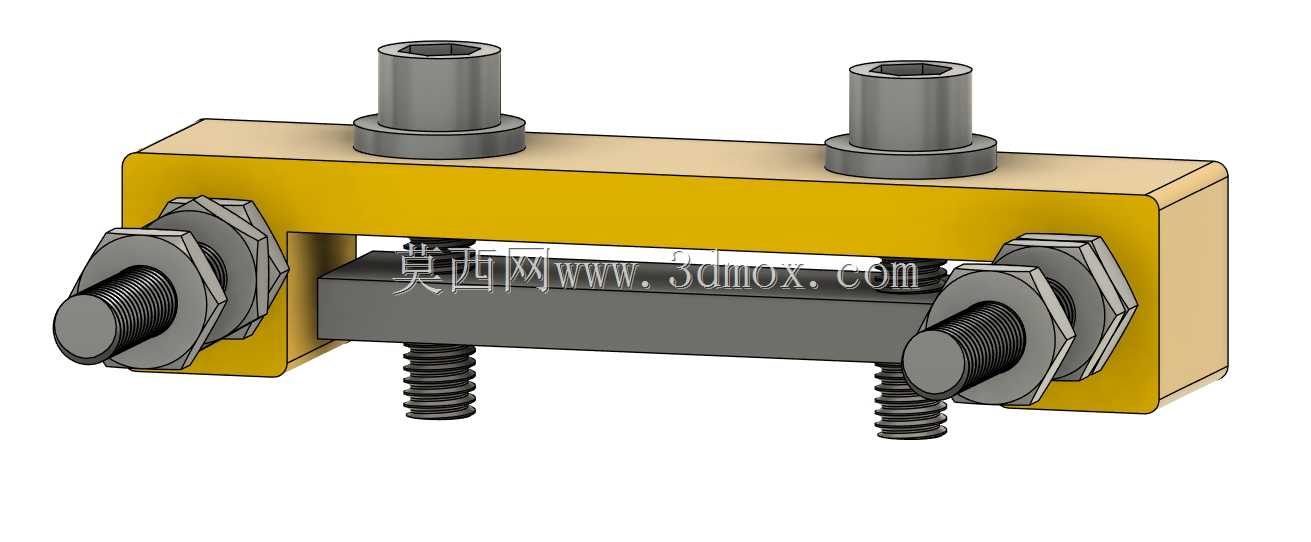

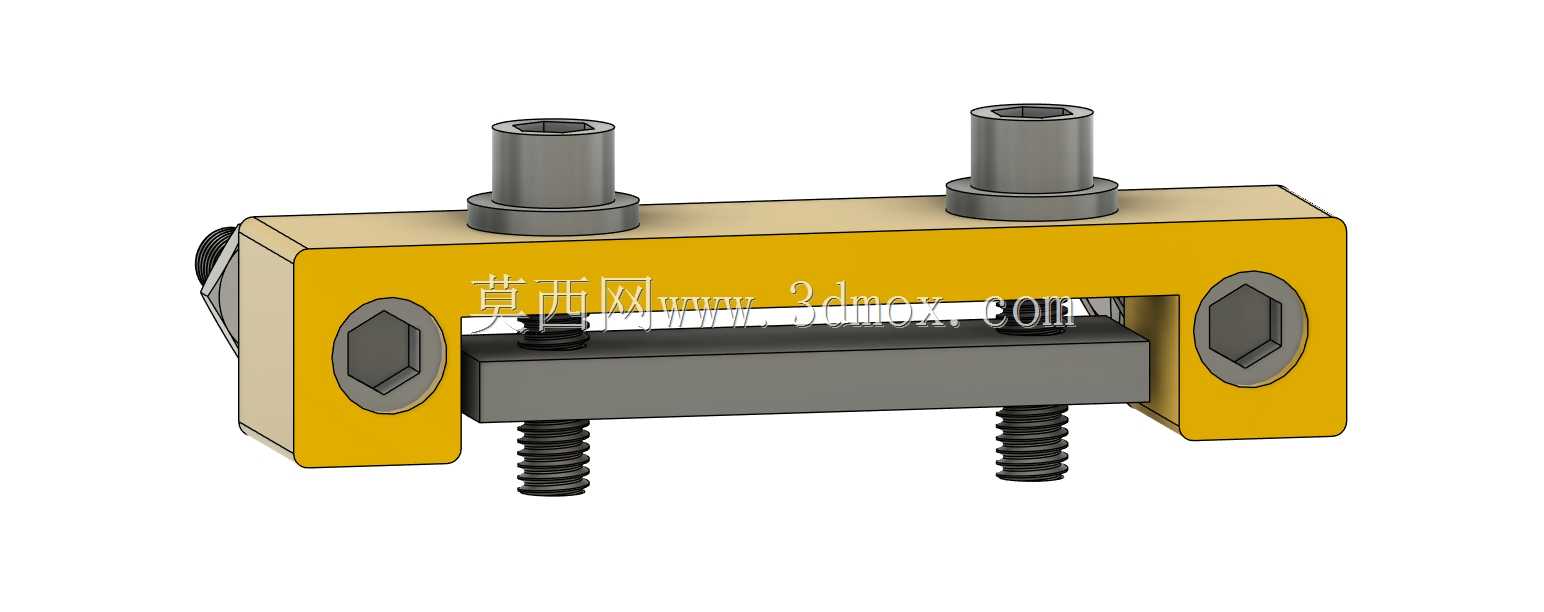

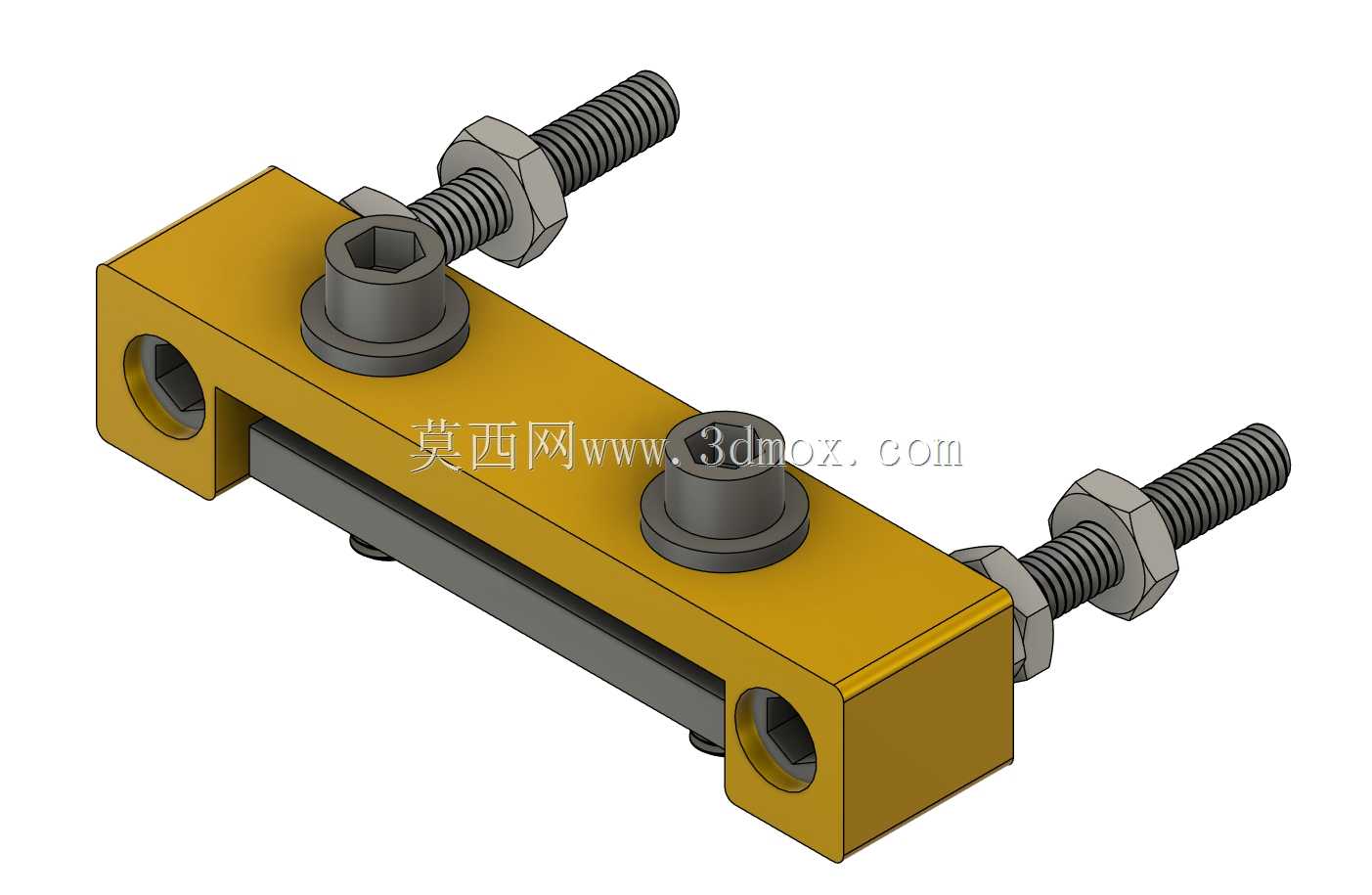

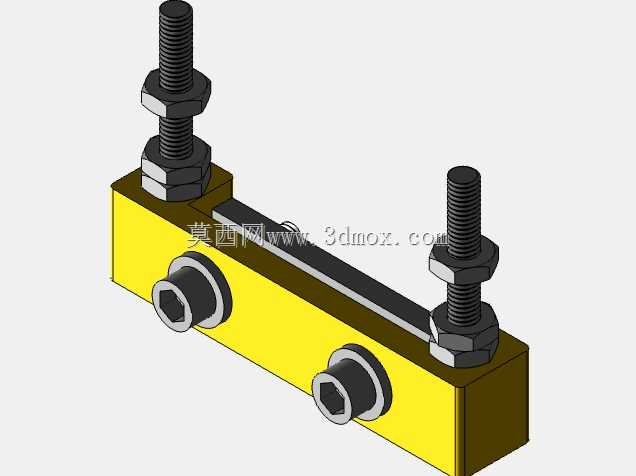

　　结构设计上，主体采用长条形块状承力结构，中间开设贯通的同步带穿装槽，槽体宽度严格匹配HTD 15mm同步带的带宽，避免皮带在槽内出现横向窜动；两个内六角压紧螺栓分布在主体上部，螺栓底部带圆形压台，拧紧时压台均匀压合在同步带的带背位置，不会损伤同步带内部的钢丝抗拉层，也不会卡滞带齿，保证皮带啮合面的完整度。两端伸出的调节螺杆配合六角锁紧螺母，安装时螺杆穿入设备机架对应的安装孔位，通过旋转螺母就能拉动整个紧固件沿皮带张力方向移动，实现张紧力的线性调节，调节到位后锁紧双螺母即可防松，即使设备长期高速往复运动也不会出现张紧力偏移的问题。

　　从安装边界来看，主体块的两个端面开设有同轴的光孔，可配合导向销实现安装时的滑动导向，避免调节过程中紧固件出现偏斜导致皮带两侧张力不均；整体结构的厚度控制在适配常规激光设备铝型材安装梁的尺寸范围内，不会与运动路径上的拖链、传感器支架产生干涉，外露的调节螺栓位置预留了足够的扳手操作空间，不需要特殊工装就能完成安装调试。

　　功能特性层面，这款紧固件首先解决了传统皮带固定方式容易出现的打滑、张力不均问题，均匀的压合面能保证皮带全宽度受力一致，避免长期运行出现皮带偏磨、断齿的问题；其次，张紧调节的行程足够覆盖HTD 15mm同步带的初始安装余量以及长期使用后的拉伸伸长量，不需要频繁裁剪皮带就能维持合适的张紧力；另外，整体结构的刚性足够，在激光头高速启停的冲击载荷下不会出现形变，保证传动位置的重复定位精度，这对于精细雕刻、高精度切割场景来说尤为重要——一旦皮带张紧不足出现传动背隙，加工出来的轮廓就会出现锯齿、错位等缺陷。

　　设计思路上，这款部件没有采用复杂的偏心张紧结构，而是选择了结构更简单、可靠性更高的螺杆调节式张紧结构，一方面降低了加工制造成本，另一方面也减少了故障点，在工业现场的恶劣环境下，简单可靠的结构往往比复杂的多功能结构更实用；压合位置的设计特意避开了同步带的带齿啮合区，所有压紧力都作用在无齿的带背，不会影响带轮与齿形的啮合精度，也不会因为压伤带齿导致传动噪音增大、皮带寿命缩短。

　　实际选型使用时，需要注意安装面的平面度，保证紧固件滑动方向与皮带传动方向平行，避免调节过程中出现皮带跑偏；压紧螺栓的拧紧力矩需要控制在合理范围，既要保证皮带不会被拉出，也不能因为力矩过大压坏皮带内部的抗拉层；调节张紧力时建议两侧螺母同步调节，保证皮带两侧张力一致，调节完成后必须将锁紧螺母锁死，防止设备运行过程中螺母松动导致张紧力失效。这类紧固件除了用在CO2激光加工设备上，也可适配其他采用HTD 15mm同步带传动、需要精确调节皮带张力的自动化传动模组，只要安装空间匹配，就能替代传统的简易压块结构，提升传动系统的稳定性与维护便捷性。
