手轮驱动方形插板闸阀结构设计

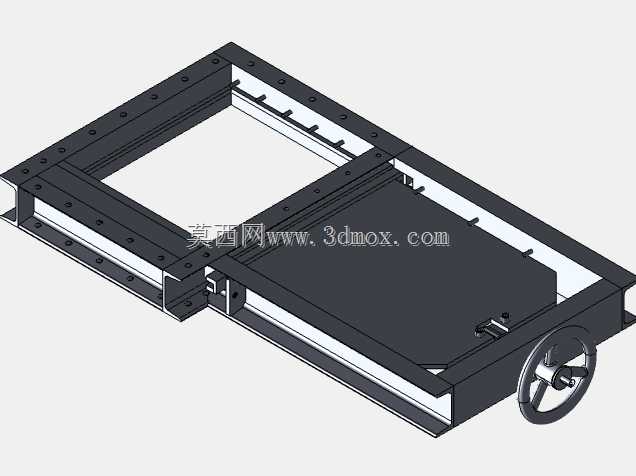

　　从结构设计来看，整体采用框架式焊接本体，阀体的上下两侧设置了通长的滑动导轨，闸板沿着导轨做直线往复运动实现通断，导轨内侧预留了密封件安装槽，可根据使用工况选配橡胶密封、铜质密封或者石墨密封件，分别适配通风除尘、常温粉体、高温烟气的不同密封需求，避免闸板动作过程中出现卡涩、漏风漏料的问题。驱动端采用侧装手轮配合梯形丝杠的传动结构，手轮直接安装在丝杠端部，丝杠螺母和闸板的侧端连接座固定，转动手轮时丝杠旋转带动螺母做直线运动，进而拉动闸板沿导轨滑动，这种侧装驱动的布局不会占用阀体通径方向的安装空间，对于安装空间局促的管线夹层、设备侧方位置非常友好，不需要在阀体正前方预留过长的操作空间，手轮的操作高度也可以根据现场安装位置调整连接座的固定位置，适配不同高度的操作需求。这款方形通径的插板式闸阀，主要应用在除尘通风管路、粉体物料输送管线、工业烟风系统的截流场景，区别于常规圆形管路闸阀，其方形通径的设计更适配矩形截面的风道、料槽接口，在木工除尘、粮食加工输送、冶金车间通风排烟、建材粉体输送的管线中，这类方形闸阀的安装适配性远高于同通径圆形阀，不需要额外做方圆变径接头就能直接和矩形风管、方形料斗出口对接，能减少管路变径带来的风阻、物料堆积死角问题。

　　从安装边界来看，阀体的法兰边框四周均匀布置了螺栓安装孔，法兰面为平面加工，安装时直接和对接的风管、料槽法兰对齐，穿入螺栓压紧密封垫即可完成固定，400×465的通径尺寸属于中型工业通风、料路常用规格，通径方向的净空尺寸完全覆盖常规矩形风管的常用截面，闸板完全开启时闸板全部退入阀体侧方的容纳腔，不会占用通径内部的过流、过料空间，完全避免了闸板存留导致的通径缩径问题，过流时的风阻比插板外露式的闸阀低30%左右，粉体输送时也不会在闸板位置出现物料挂接、堆积的问题。

　　设计过程中针对闸板的受力变形做了针对性加强，闸板背面设置了横向的加强筋，避免闸板在两侧压差作用下出现变形翘曲，导致密封失效或者卡涩，导轨的间隙控制在0.2-0.3mm之间，既保证闸板滑动顺畅，又不会因为间隙过大导致密封件被挤出、或者物料颗粒卡入导轨缝隙。闸板完全关闭时，闸板的前端和阀体另一侧的定位挡边贴合，配合四周的密封件实现完全截流，丝杠的行程设置了足够的余量，避免闸板关不到位或者开不到位的问题，手轮位置还可以根据需求加装位置标尺，直观显示闸板的开启开度，在需要调节风量、物料流量的场景下，可以通过开度控制实现粗略的流量调节，不需要额外加装调节挡板。

　　阀体的整体结构全部采用板材焊接后加工成型，没有复杂的铸件结构，生产加工难度低，后期维护时只需要拆开侧方的压盖就可以更换密封件、检修闸板和导轨，不需要把整个阀门从管线上拆下来，现场维护的效率很高，对于连续运行的生产线来说，能大幅缩短维护停机的时间。另外在闸板和丝杠连接的位置设置了防尘罩，避免粉尘、物料颗粒进入丝杠传动副，导致丝杠磨损、操作力矩变大，延长传动部件的使用寿命，导轨的下端设置了排污小口，在输送含湿粉体或者有冷凝水的烟气场景下，积存在导轨底部的积水、积粉可以从排污口排出，不会长期积存导致闸板锈蚀卡涩。
