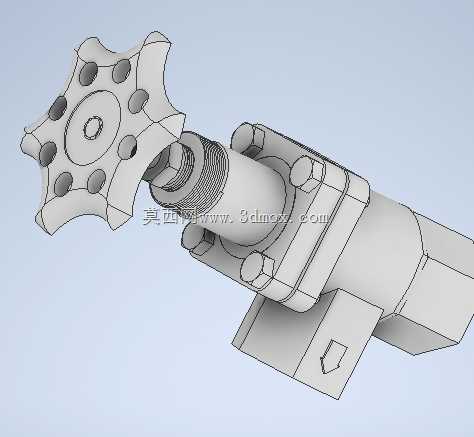

从结构设计逻辑来看,手轮部分采用七齿星型的外缘造型,每个齿槽的圆弧过渡都做了贴合指腹的弧度处理,转动施力时不会出现硌手的问题,相比圆形手轮,这种星型结构在相同外径尺寸下能提供更多的施力点位,哪怕手上沾有少量油污、佩戴薄款劳保手套,也能稳定卡入手轮齿槽施加扭矩,不会出现打滑空转的情况。手轮中心的定位孔与阀杆端部采用扁位配合结构,传递扭矩的同时能限制周向窜动,避免长期操作后手轮与阀杆连接松旷。阀杆部分采用梯形螺纹传动,螺纹段的长度匹配瓣膜的最大行程,转动手轮时阀杆做轴向直线运动,带动内部的密封瓣片完成开合动作,梯形螺纹的自锁特性可以让瓣片停在任意开度位置,不会因为管路内的流体压力冲击出现开度自行变化的问题,保证调节后的流量稳定性。阀体部分的安装基座做了带定位止口的方形安装面,两个对称布置的内六角螺栓孔用于将整个瓣膜固定在阀块或者管路安装座上,止口的尺寸精度控制在h7公差带,安装时能快速定位同轴度,不需要反复调整对齐密封面,降低现场装配的找正难度。阀体侧面的流体接口采用外螺纹连接形式,螺纹规格适配常规的低压流体管路接头,接口端面预留了密封垫圈的安装槽,安装时搭配O型圈或者组合密封垫就能实现端面静密封,避免接口位置出现渗漏。在流体输送管路系统的现场运维与设备配套场景里,这类带星型操作手轮的控制瓣膜,常被集成在中小通径的液压、润滑、低压流体输送支路中,承担管路通断调节、流量微调、支路截流的实际作用,区别于大口径工业闸阀、截止阀的重型结构,这类瓣膜的设计更偏向紧凑安装空间下的快速操作需求,很多时候会被用在设备内部的集成阀组、试验台架的流体支路、小型工艺管线的节点控制位置,不需要额外配备操作扳手,操作人员直接徒手转动手轮就能完成开度调整,适配需要频繁微调流量、快速切断支路的工况。
整个结构的外形尺寸控制非常紧凑,手轮最大外径比阀体安装面的对角线尺寸略大,保证操作空间的同时不会占用过多周边安装位置,相邻布置的同类阀件之间不会出现手轮干涉的问题,安装时只需要预留出手轮转动的径向空间即可,不需要额外预留扳手操作的活动空间,非常适合集成在空间紧凑的阀组岛、设备内部的管路排布区域。从结构细节来看,阀体上的螺栓连接凸台做了加厚处理,避免螺栓拧紧时出现阀体应力变形导致密封面错位,阀杆穿出阀体的位置设置了填料密封腔,可以根据使用的流体介质类型选配不同材质的填料,比如适配液压油的丁腈橡胶填料、适配水基介质的聚氨酯填料,保证阀杆往复运动时的动密封可靠性,长期使用出现轻微渗漏时,也可以通过压紧填料压盖来补偿密封磨损,不需要整体拆解更换整个瓣膜。
内部的瓣片密封面采用平面贴合结构,相比锥面密封的加工难度更低,平面密封的研磨工艺更容易实现高精度的贴合度,在低压工况下的密封可靠性更稳定,当需要完全切断管路时,只需要将手轮拧到底,瓣片与阀座平面完全贴合就能实现零泄漏截流。这类瓣膜的设计没有采用复杂的气动、电动驱动结构,纯机械手动的结构形式故障率极低,不需要额外配置驱动气源、控制线路,在一些没有自动化控制需求、只需要人工定期调节的管路节点上,使用成本和维护成本都远低于自动控制阀,而且纯机械结构的环境适应性更强,在高温、高粉尘、有轻微腐蚀的车间环境里,不会出现电子元件失效、气动密封件老化快的问题,只需要定期在阀杆螺纹位置涂抹少量润滑脂,就能保证长期操作的顺畅性。
在三维建模过程中,这类结构需要重点关注几个配合尺寸的公差匹配:首先是阀杆梯形螺纹的配合间隙,间隙过大会导致阀杆轴向窜动,瓣片关闭时出现密封面偏斜,间隙过小则会导致操作扭矩过大,手轮转动卡滞;其次是手轮与阀杆连接的扁位配合公差,既要保证扭矩传递的可靠性,也要方便后期维护时拆换手轮;最后是阀体安装止口与密封面的同轴度,这个尺寸偏差过大会导致安装后瓣片与阀座不同心,关闭时出现单侧密封不严的渗漏问题。建模时所有的铸造圆角、加工退刀槽都需要按照实际加工工艺还原,不能出现工艺无法实现的尖锐内角,比如阀体与安装基座的连接位置做了R3的铸造圆角,既可以降低铸造时的应力集中,也能避免安装时锐角划伤操作人员。
