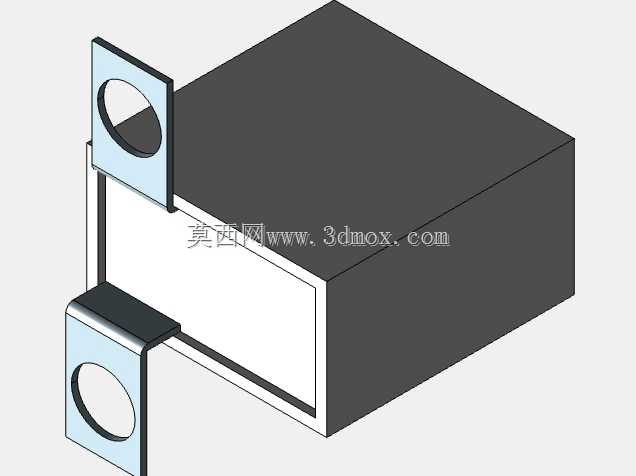

带安装固定支架的贴片式电源变压器

　　在低压直流供电的工控板卡、消费类电子主板、车载电控单元的PCB布局阶段，这类带双侧安装支架的贴片电源变压器是板载电能转换环节的核心被动元件，主要承担输入输出侧电气隔离、交流电压幅值变换、阻抗匹配的核心作用，区别于传统插针式变压器，该结构采用贴片回流焊工艺适配，能大幅提升SMT产线的贴装效率，减少波峰焊工序带来的引脚虚焊、板件变形问题。从实际选型适配的角度看，该元件的主体采用立方体塑封磁芯结构，磁芯选用高导锰锌铁氧体材质，绕组采用多层绝缘漆包线绕制后整体环氧灌封，能有效降低工作状态下的磁漏辐射，避免对板上相邻的高精度模拟采样电路、射频通讯模块造成电磁干扰，主体外壳采用阻燃PBT材质注塑成型，满足UL94-V0级阻燃要求，适配工业级宽温工作环境。

　　两侧伸出的L型金属安装支架是该结构的核心设计亮点，支架采用0.8mm厚的镀锡磷青铜冲压成型，支架上预留的圆形安装孔可在贴片焊接完成后，额外通过螺丝将变压器主体与PCB板上的固定孔位锁附，解决大尺寸贴片变压器在长期振动工况下（如车载设备、工业运动控制设备）焊盘受力脱落的问题，支架与变压器主体内部的磁芯屏蔽层连通，焊接后可直接接入PCB的保护地网络，进一步强化整体的电磁屏蔽效果。

　　在布局边界设计上，该元件的主体立方体边长控制在常规贴片大元件的尺寸区间内，两侧支架向外伸出的长度经过精准核算，安装后不会遮挡相邻的0805、0603规格阻容元件的焊盘，也不会与板上常见的USB接口、接线端子等立式插件产生结构干涉，支架上的安装孔中心距与PCB上的固定孔位完全对齐，锁附M2规格螺丝后不会对PCB基板产生额外的装配应力。从设计思路层面看，该结构没有采用传统贴片变压器仅靠底部焊盘固定的方案，而是结合工业、车载场景的高振动可靠性要求，在不改变原有SMT贴装流程的前提下增加机械固定结构，同时兼顾EMI屏蔽性能，绕组的出线端直接与底部的贴片焊盘、两侧支架的焊接引脚连通，焊接时焊锡可沿支架引脚的爬锡槽充分浸润，形成可靠的焊点，焊接后焊点的抗拉强度相比普通无支架贴片变压器提升60%以上。

　　在实际应用场景中，这类变压器常被用在24V转5V、12V转3.3V的板载隔离电源回路中，为板上的MCU、通讯芯片、传感器模块提供稳定的隔离供电，避免前端供电回路的浪涌、共模干扰串入后级弱电回路，塑封主体的平整顶面也可在整机装配时与导热硅胶垫接触，将工作时绕组产生的热量传导至设备外壳，提升长期满载工作的稳定性。建模过程中需要重点关注支架的折弯角度、安装孔的位置公差、底部焊盘的共面度要求，共面度公差需控制在0.1mm以内，才能保证SMT贴装时所有焊盘都能与锡膏充分接触，避免虚焊问题，支架与主体连接处的圆角过渡设计也能减少冲压、折弯工序中的应力集中，避免支架在装配受力时出现断裂问题。
