明纬SPBW06系列DC-DC电源模块结构

　　做工业控制板卡的结构设计时，板载隔离电源的选型和建模是绕不开的环节，这款6W功率等级的宽压输入隔离DC-DC模块，是小功率分布式供电场景里常用的器件，很多做工业传感器供电、通讯端口隔离、低压模拟电路供电的设计里都会用到。从实际应用场景来看，这类模块主要解决板载不同电位电路的隔离供电问题，比如RS485通讯端口的收发器供电，需要和主控电路做电气隔离避免共模干扰损坏主控芯片，或是工业现场的传感器前端供电，需要隔绝现场地电位差带来的串扰，还有医疗设备里的患者接触部分电路供电，满足安规要求的电气隔离距离，这些场景下这类小体积直插模块比分立元件搭的隔离电源可靠性高很多，不需要自己设计变压器绕制参数、调整反馈环路，直接按引脚定义布线就能用，能大幅缩短研发周期。

　　从产品功能特性来看，这款模块属于定压输入定压输出的隔离型DC-DC转换器，输入侧和输出侧之间有固定的隔离耐压，能阻断两侧的地环路电流，避免不同电路地之间的电位差引发的干扰甚至器件损坏，输出是固定12V直流，额定带载能力6W，足够给小功率的通讯芯片、运算放大器、小型传感器这类负载供电，模块内部已经集成了输入过流保护、输出过压保护、短路保护功能，实际使用时不需要额外加太多外围保护元件，只需要在输入输出侧就近加合适容值的滤波电容就能稳定工作，模块本身的转换效率在额定负载下能达到八成以上，自身发热控制在合理范围，自然对流条件下就能满足全负载范围的温升要求，不需要额外加装散热片。

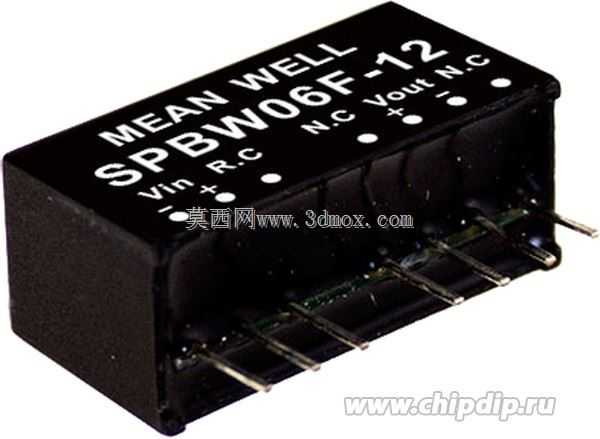

　　做三维建模的时候，首先要抓准安装边界，这款模块是双列直插封装，引脚是向下伸出的直插针脚，针脚间距是标准的2.54mm间距，对应PCB上的焊盘孔位要严格匹配针脚直径和间距，不然生产时会出现插装困难、虚焊的问题。模块本体是黑色塑封外壳，外壳表面丝印了引脚定义，建模时要准确还原每个引脚的功能标识位置，方便后续布线时核对引脚定义，避免接反输入输出导致模块烧毁。本体的长宽高尺寸要严格按照器件手册的标称最大值来做，因为PCB布局时周围的元件高度、走线空间都要避让模块本体，要是模型尺寸做小了，实际生产时会出现元件干涉，比如旁边放了较高的电解电容，就会和模块外壳顶到，导致装配不到位。

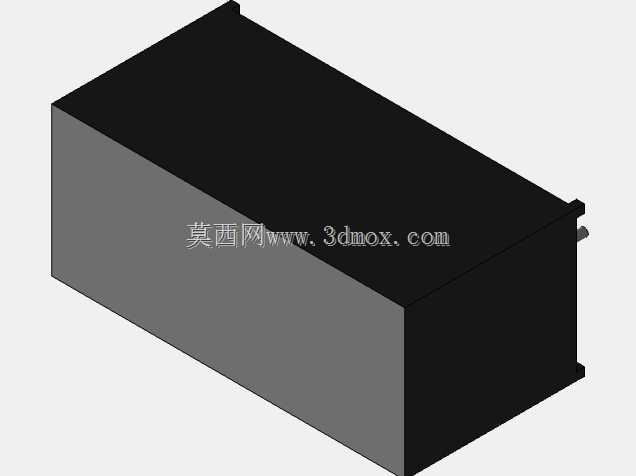

　　设计思路上，这类模块的建模不需要做内部的拆解结构，因为结构设计阶段只需要考虑外部安装尺寸、引脚位置、和周边器件的干涉检查，所以建模时重点还原外部轮廓、引脚长度和位置、外壳上的定位特征就足够，引脚的伸出长度要考虑PCB板厚的影响，一般伸出PCB背面的长度要控制在1.5-2mm，满足波峰焊的吃锡要求，同时不会因为引脚过长和背面的元件或结构件碰到。模块本体底部和PCB表面的间隙也要准确还原，因为这个间隙是留给焊接后清洗助焊剂的空间，同时也能避免模块底部和PCB表面的走线出现绝缘距离不足的问题。

　　实际选型使用时还要注意，这类模块虽然是宽温工作器件，但在密闭的设备外壳内使用时，要核算周围的环境温度，要是环境温度超过模块的额定工作温度上限，需要做降额使用，也就是降低实际带载功率，避免模块过热失效。另外布局时尽量把模块放在PCB上通风较好的位置，不要紧贴发热量大的功率器件比如MOS管、功率电阻，避免热量叠加导致模块寿命缩短。建模时还要注意模块外壳的边角是小圆弧过渡，不是直角，做干涉检查时要把圆弧特征做出来，不然在空间紧张的布局里，直角模型会误判没有干涉，实际装配时边角会碰到旁边的结构件。引脚的截面是方形，建模时不要做成圆柱形，不然和PCB焊盘的匹配检查会出现误差，影响生产时的可制造性。
