DIN导轨安装式接线端子塑料基座结构

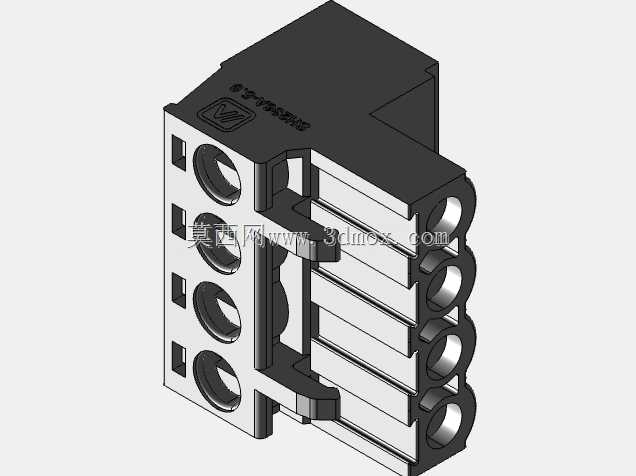

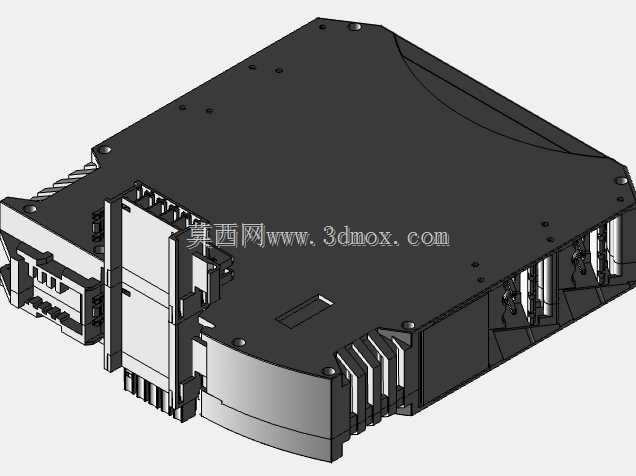

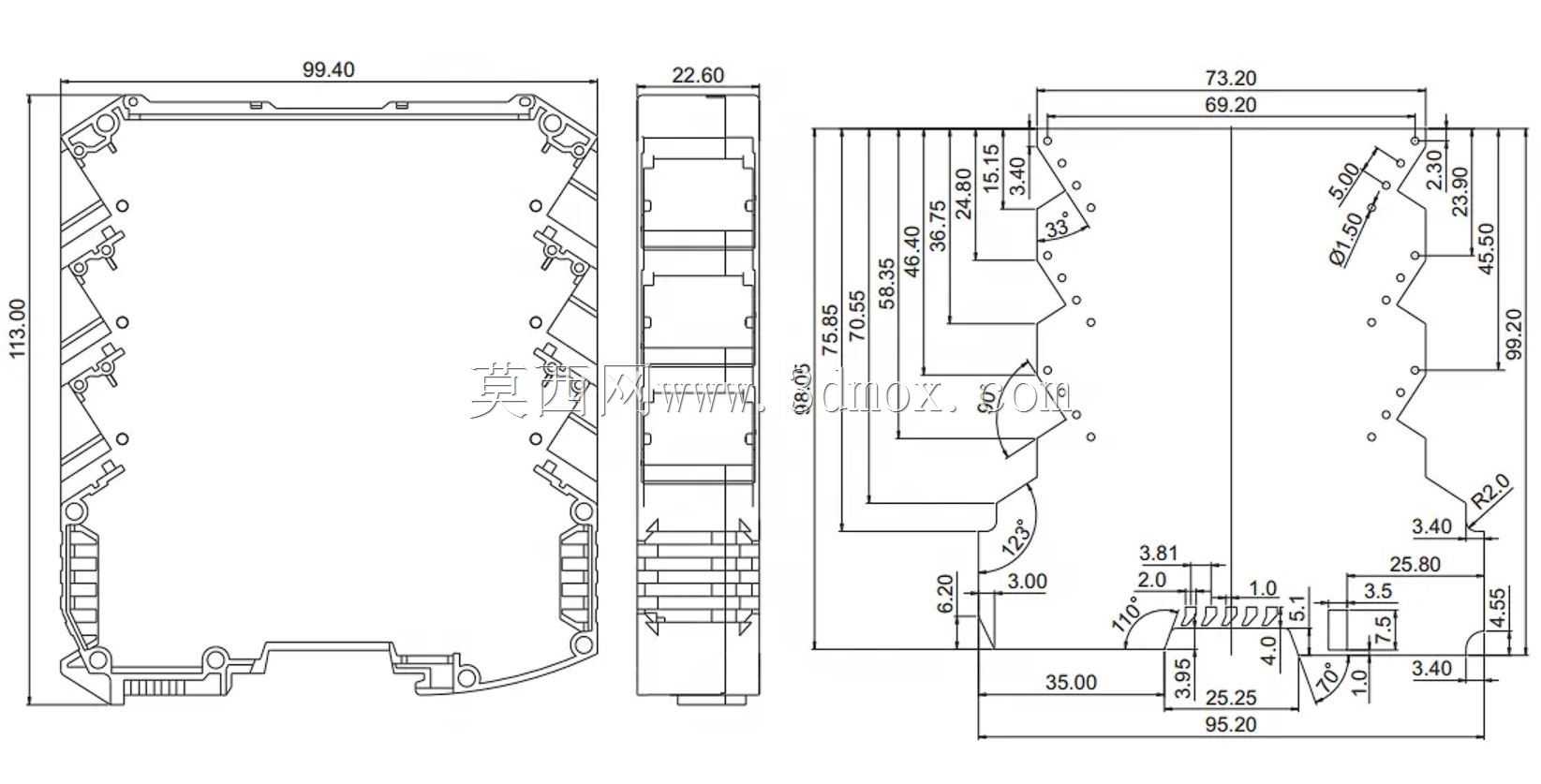

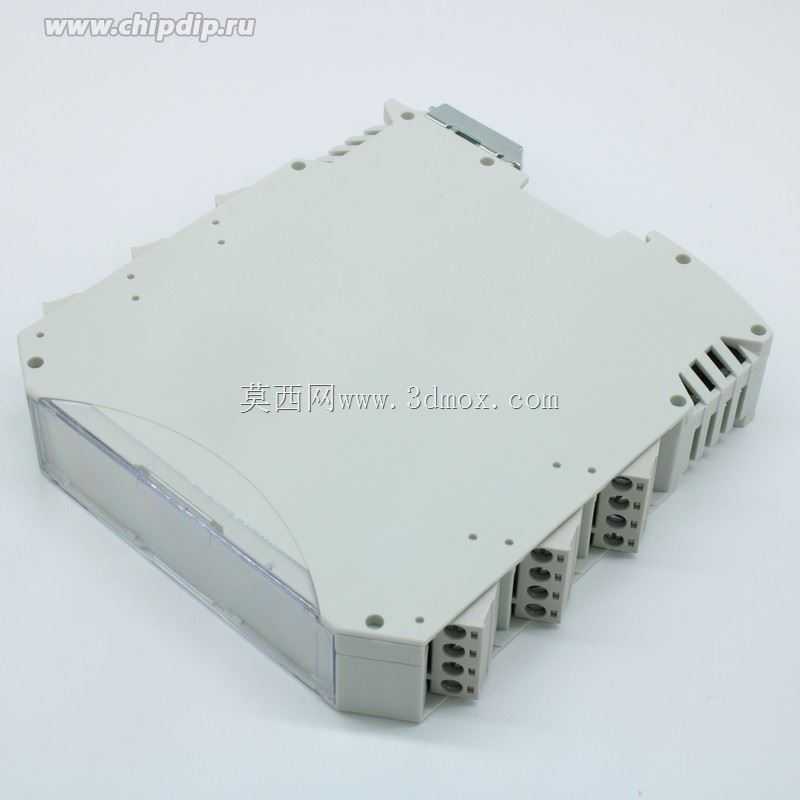

　　在低压配电盘、工业控制柜、楼宇自控模块箱这类电气集成场景里，DIN导轨安装的接线端子基座是布线环节绕不开的基础部件，这款适配SH806规格的塑料基座，核心作用就是为端子的导电夹、压线螺钉提供绝缘承载结构，同时通过标准卡扣结构快速卡装在35mm宽度的通用DIN导轨上，无需额外打孔固定，能大幅缩减柜内布线的装配工时。做这类部件的三维建模时，首先要卡死的就是安装边界尺寸，整体长宽高控制在99.4mm、22.6mm、11.3mm这个区间，宽度方向的尺寸要和同规格端子排的拼接公差匹配，多片基座并排安装时不能出现拼接缝隙过大或者卡滞装不上的问题，导轨卡扣的让位槽深度要精准，既要保证卡入导轨后有足够的扣合力，在设备运输、运行振动的工况下不会松脱滑落，又要让运维人员用一字螺丝刀撬动卡扣时能顺利拆卸，不会因为卡扣过紧导致基座断裂。

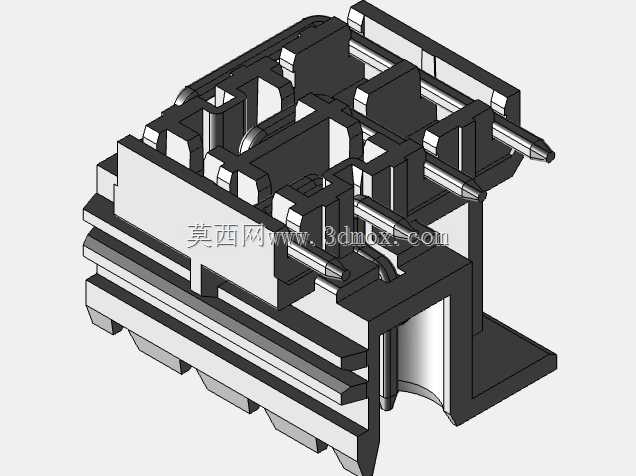

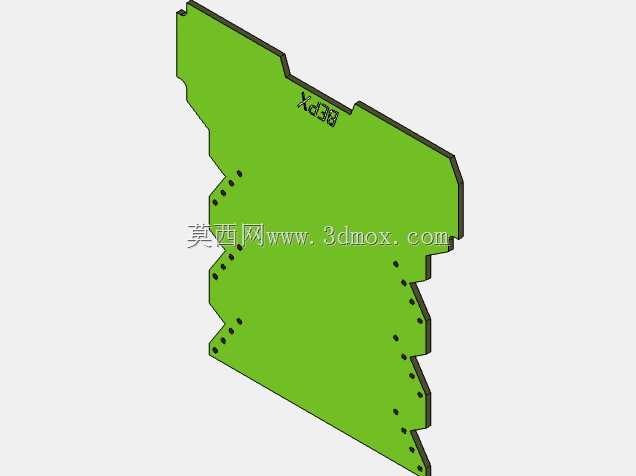

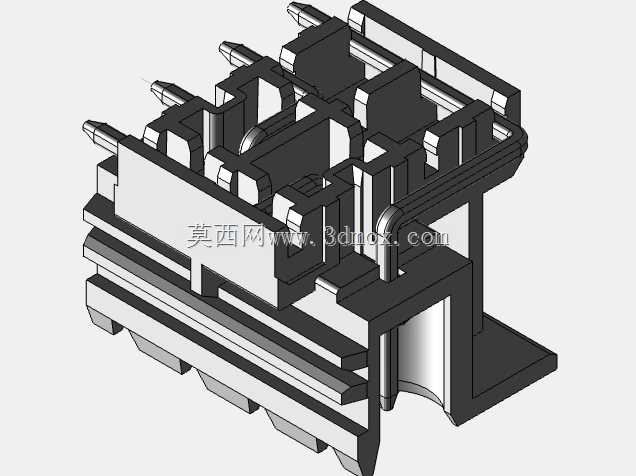

　　从功能设计上看，基座采用的是阻燃绝缘塑料材质，建模时要预留出导电件的嵌装槽位，槽位的筋位厚度要均匀，避免注塑生产时出现缩痕影响装配精度，压线螺钉的过孔位置要和导电夹的螺纹孔完全同轴，不然现场接线时螺钉会出现歪扭，压不紧导线导致接触电阻过大发热。很多刚入行的结构设计人员做这类零件时，容易忽略基座底部和导轨之间的间隙预留，实际上要留出0.3-0.5mm的让位空间，抵消导轨本身的生产公差，不然遇到导轨厚度偏上差的情况，基座会卡在导轨上滑不动，没法调整柜内的端子排布位置。另外基座两端的拼接定位凸台和凹槽要做对称设计，不管是正接还是反接都能和相邻基座严丝合缝拼合，凸台的拔模斜度控制在1.5度，既方便注塑脱模，又不会因为斜度过大导致拼接后出现错位。在实际的设备应用里，这类端子基座往往要和熔断器、继电器、小型断路器并排安装在同一段导轨上，所以整体的外形轮廓不能有突出的飞边或者多余结构，不然会挤占相邻电气元件的安装空间，建模时要把基座的外轮廓做的规整，侧面的标识槽位要平整，方便后期粘贴端子编号标识，运维排查线路时能快速识别回路。

　　还要考虑到不同应用场景的温度耐受能力，基座的壁厚设计在1.2-1.8mm之间，既保证足够的结构强度，在接线拧紧螺钉时不会出现基座开裂，又能节省材料成本，不会因为壁厚过大导致塑料件冷却不均产生变形。导轨卡扣的弹性臂长度要做合理计算，弹性变形量控制在2mm以内，反复拆装几十次也不会出现塑料疲劳断裂的情况，很多现场运维反馈的端子基座拆一次就坏，大多是卡扣弹性臂设计过短、变形量超出塑料屈服极限导致的。建模过程中还要注意基座表面的粗糙度设置，和导电件接触的嵌装槽面要做平整处理，不能有多余的凸起，不然导电件装进去会出现歪斜，导致压线时导线偏位，而基座的外表面可以做细微的磨砂纹理，减少注塑时的流痕影响外观。

　　另外，基座的进线口位置要做圆弧导角，避免穿线时尖锐的边角割破导线绝缘层，造成短路隐患，导角的R值控制在0.8mm左右，既能保护导线，又不会因为导角过大导致进线口间隙过大，落入灰尘影响绝缘性能。在做装配校验的时候，要模拟整个端子排拼接后的整体直线度，10片基座拼接后的整体直线度误差不能超过1mm，不然装到导轨上会出现整排端子歪斜，影响柜内布线的整齐度，也会给后期的母排连接带来干涉问题。这类零件看似结构简单，实则每一处尺寸都和现场装配、长期运行的可靠性直接相关，做三维建模时不能只画个大概外形，要把每一处配合公差、安装让位、结构强度的细节都考虑到位，才能保证加工出来的零件能适配实际的电气安装需求，减少现场施工的改造成本。
