小型方形轴流散热风机结构设计

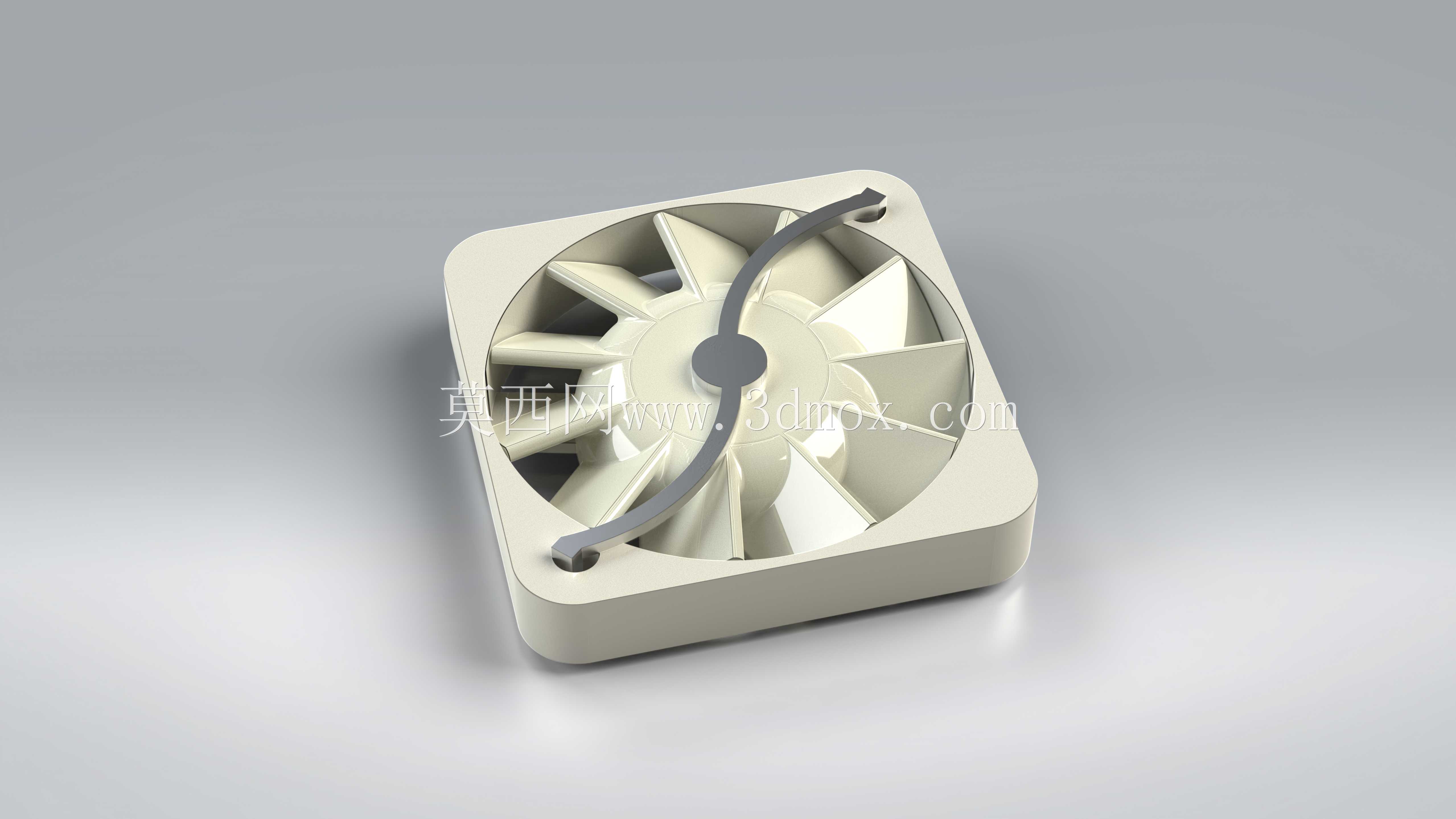

　　这款小型轴流散热风机的设计，最初是针对高密度电子装机场景的散热痛点展开的，在工控板卡、小型电源模块、嵌入式计算设备这类安装空间局促、热流密度偏高的应用场景里，常规尺寸的散热风机要么安装位不匹配，要么风压风量无法覆盖核心发热区域，很容易造成器件过热降频甚至寿命折损，17mm边长级别的方形风机刚好能填补这类小空间散热的选型空白。从实际使用场景来看，这类风机常被布置在PCB板的发热芯片侧方、小型电源模块的通风槽位置，或是密闭小型电子外壳的进出风口处，通过定向强制对流带走器件工作产生的积热，避免局部热点温度超过元器件的额定工作阈值，在消费类电子适配器、车载小型电控单元、工业传感模块这类产品里都有很高的适配度。设计过程中首先敲定的是外框的方形结构，这种结构相比圆形风机在PCB贴装时不需要额外设计弧形定位槽，四个角预留的安装孔位可以直接通过螺丝或者热熔柱固定在基板上，安装公差控制在±0.1mm范围内，能适配绝大多数标准小尺寸安装位，外框厚度控制在3mm级别，不会额外占用过多的Z向安装空间，对于内部堆叠紧凑的电子设备来说，每1mm的空间节省都能给其他器件排布留出更多余量。

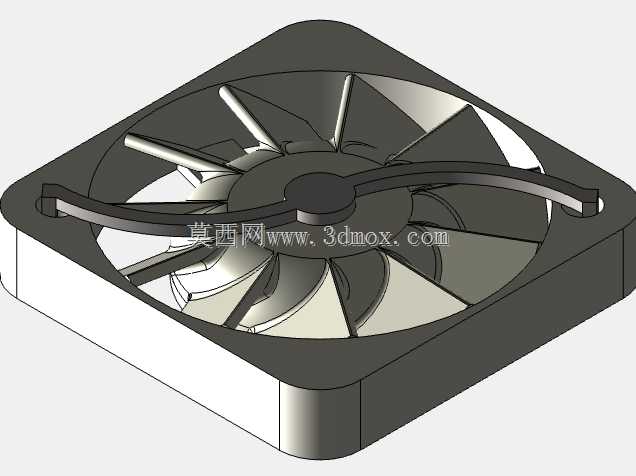

　　叶轮部分采用了七片后倾式叶片设计，这种叶片构型在小尺寸风机的转速区间内，能在保证足够风量的同时降低运转气流噪音，叶片的前缘做了小角度切角处理，减少叶片切割气流时产生的涡流损耗，轮毂位置的圆弧过渡可以引导气流顺畅进入叶道，避免中心区域产生气流死区，实际送风时的气流覆盖范围刚好能对应15-20mm边长的发热区域，不需要额外加装导风罩就能实现精准散热。出线位置的设计做了嵌入式走线槽处理，供电引线从外框边角的凹槽内引出，不会突出到风机安装平面之外，避免安装时引线被挤压破损，同时引线的出线方向可以根据实际布线需求调整，适配不同设备内部的走线走向，不会和周边的电容、接插件等器件产生结构干涉。

　　从安装边界来看，这款风机的外框边长为17mm，四个安装孔的中心距为15mm，安装孔直径适配M2规格的固定螺丝，整体运转时的振动幅值控制在0.02mm以内，不会对周边的敏感器件比如晶振、MEMS传感器造成振动干扰，运转风压在额定转速下能达到2mmH₂O左右，足以克服小型电子外壳内部的防尘网、通风孔带来的风阻，保证进出风通路的气流通畅。在结构细节上，外框和叶轮的配合间隙控制在0.3mm，既不会因为间隙过小造成运转擦碰，也不会因为间隙过大产生回流损失，影响散热效率，外框的边角做了R0.5的圆角处理，避免安装时锐角划伤操作人员或者损坏周边线材，叶轮的材质选用了常见的耐热工程塑料，能在-10℃到70℃的工作环境下长期保持结构强度，不会因为长期受热出现叶片变形的问题。

　　这类小尺寸风机的设计核心是在极小的尺寸边界内平衡风量、噪音、安装便利性三个核心指标，不同于大尺寸工业风机优先追求风压风量的设计思路，小型电子散热风机需要更多考虑和周边器件的适配性，比如安装时不能和旁边的电解电容、接线端子产生空间冲突，引线不能影响其他部件的装配，运转时的电磁干扰要控制在电子设备可接受的范围内，因此在结构设计时特意将电机驱动部分的布置位置做了偏移优化，避开了常见的板卡器件排布热点区域，让设计人员在做设备整体布局时不需要为了适配风机额外调整其他核心器件的位置。实际选型使用时，这款风机可以直接通过标准2pin插座连接到设备的供电回路，不需要额外的驱动电路，额定工作电压覆盖常见的5V、12V直流供电场景，能适配绝大多数电子设备的供电系统，对于需要做热仿真的结构设计人员来说，这款模型的结构细节完整，导入仿真软件后可以直接提取流道区域做CFD热流仿真，验证不同安装位置下的散热效果，减少实物打样测试的迭代次数。
