25mm规格微型轴流散热通风机结构

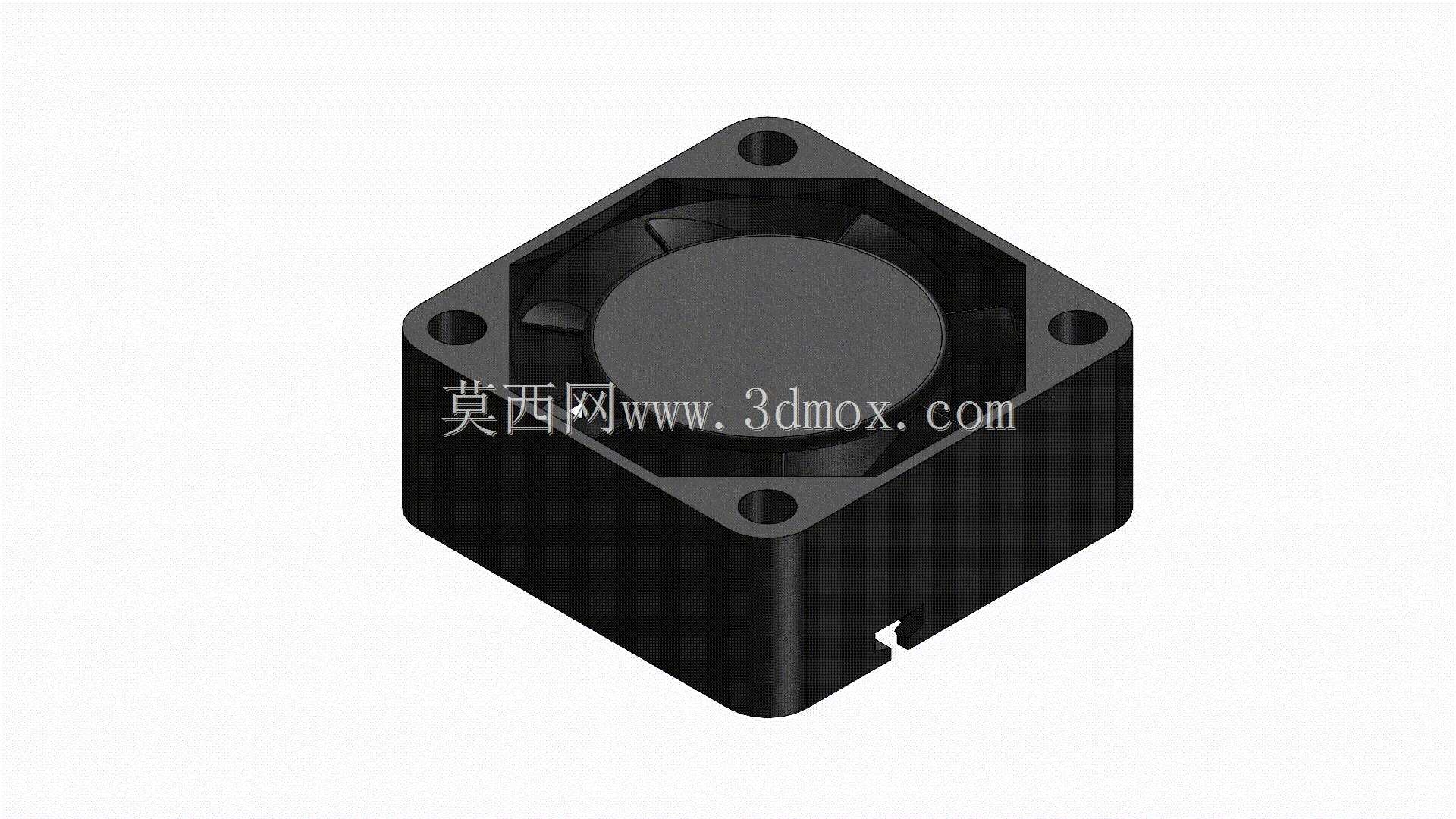

　　在高密度电子设备的热管理设计环节中，小尺寸轴流通风部件是解决局部积热问题的核心元件，本次涉及的25×25mm规格微型通风机，是针对紧凑安装空间开发的散热方案，常见于嵌入式工控板卡、小型通讯模块、便携检测仪器、高密度电源模组这类内部空间局促、热流密度偏高的设备内部，承担定向气流输送、带走元器件工作产生的废热、维持器件工作温度在额定区间的作用。这类小尺寸风机的安装边界极为严格，整体外形为25×25×10mm的立方体结构，四个角位设置有贯穿的安装孔位，孔位的中心距、孔径均适配行业通用的微型风机安装规范，设计时无需额外改动安装位即可直接替换同规格的现有产品，外壳的出线缺口设置在侧边底部位置，不会占用正面与背面的安装贴合面，能够适配贴装式、架高式等多种安装方式，不会和周边的电容、接插件等板载元件产生空间干涉。

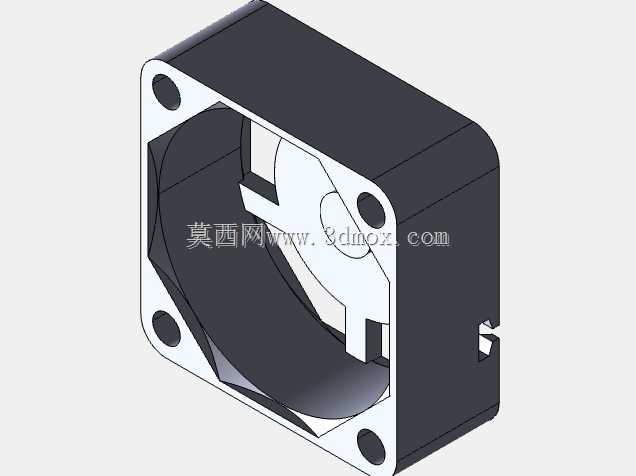

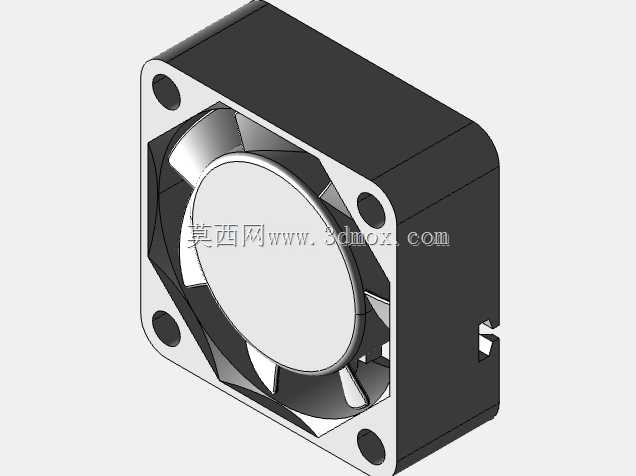

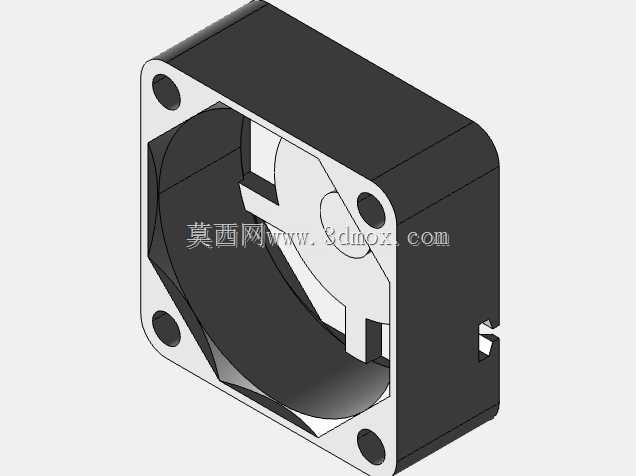

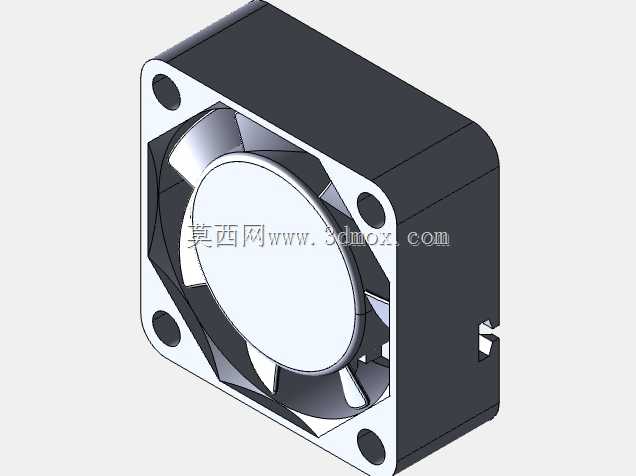

　　从功能特性来看，该风机采用轴流送风结构，叶轮与外框的间隙控制在极小的范围内，能够在有限的尺寸下实现更高的送风效率，外框采用一体式注塑成型结构，四个角的安装孔位做了加厚处理，能够承受螺丝锁附时的压力，不会出现安装开裂的问题，叶轮的叶片角度经过优化，在低转速工况下也能提供稳定的定向气流，同时将运行振动控制在较低水平，避免对板载的敏感元器件产生振动干扰。在设计思路上，这类微型风机的建模需要优先保证安装尺寸的精准性，所有配合面的公差都需要符合小尺寸电子元件的装配要求，外框的内壁与叶轮外缘的间隙需要均匀控制，既不能间隙过大导致气流回流损失，也不能间隙过小导致叶轮转动时出现擦碰，中心的轮毂区域做了圆弧过渡处理，能够引导气流平顺进入叶轮区域，降低进气端的风阻损失，侧边的出线槽尺寸刚好适配常规的风机供电导线，不会出现导线挤压弯折导致的绝缘层破损问题。实际选型应用中，这类25mm规格的风机通常用在设备内部的局部热点位置，比如功率芯片的上方、电源模块的侧方，通过定向吹风将积聚的热量吹散到设备内部的大空间中，或是配合设备外壳的通风孔形成完整的散热风道，相比更大尺寸的风机，它的占用空间极小，不会挤占板卡上其他元件的布局空间，同时自身重量较轻，即使是在便携类设备中使用，也不会明显增加设备的整体重量，或是在设备移动时因为惯性导致安装位松动。

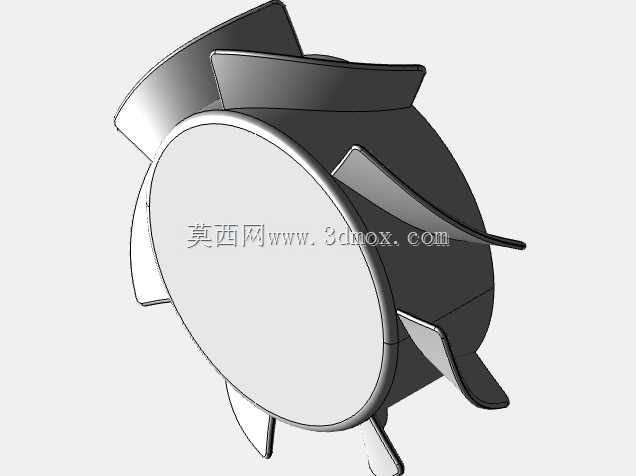

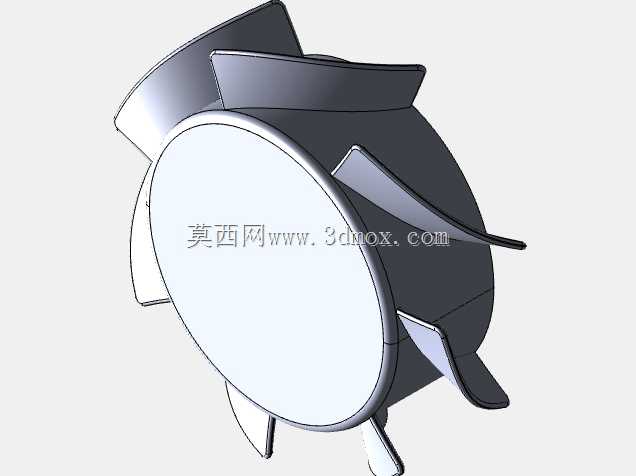

　　建模过程中需要重点关注安装孔的位置度，四个孔的中心坐标需要严格对称，否则在实际装配时会出现螺丝无法对齐孔位的问题，外框的四个边角做了微小的倒角处理，既能够避免安装时锐角划伤操作人员，也能减少注塑生产时的应力集中问题，叶轮的叶片数量与角度匹配小尺寸电机的输出特性，不会出现电机负载过大导致的转速不足、寿命缩短的问题，外框底部的平面度需要控制在合理范围内，保证安装时能够和安装面紧密贴合，避免出现气流从贴合缝隙泄漏的情况。

　　对于结构设计人员来说，这类标准化的微型散热部件建模不需要从零开始绘制，直接调用符合尺寸规范的模型即可快速完成整机的布局设计，能够节省大量的标准件建模时间，同时可以在装配环境中直接验证风机和周边元件的空间间隙，提前发现布局干涉问题，避免后期打样时出现装配冲突。在不同的应用场景下，这类风机还可以根据实际的散热需求调整供电参数与转速，但安装尺寸保持统一，能够实现同尺寸不同性能产品的互换，不需要改动设备的结构设计，大幅提升了产品迭代的效率，降低了结构改模的成本。
