90度弯通方形法兰连接管道接头

　　这款弯通法兰接头主要应用在工业流体输送管路的转向接驳场景，常见于液压泵站管路布局、车间压缩空气管网改造、中小型化工流体输送管线、车用散热系统管路连接等需要90度转向且要求连接端面具备足够密封压紧力的工况中，区别于普通螺纹弯头，法兰式连接的结构能承受更高的管路压力，同时在需要频繁拆装检修的管段上，法兰连接的拆装效率远高于焊接式弯头，不需要动用切割、焊接设备就能完成管路的拆解与复位。

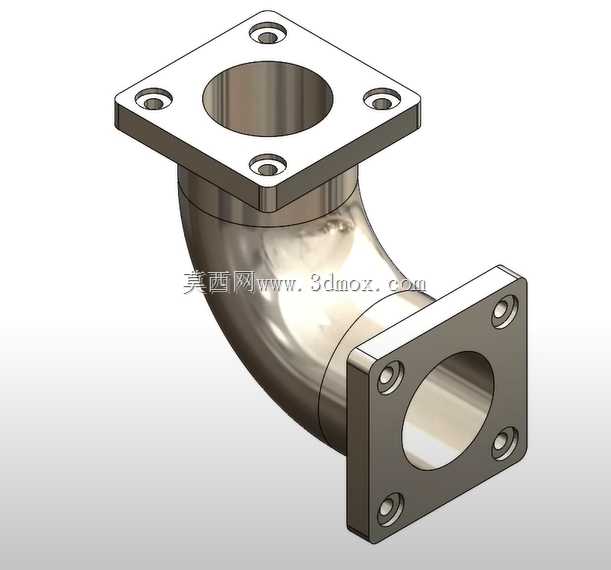

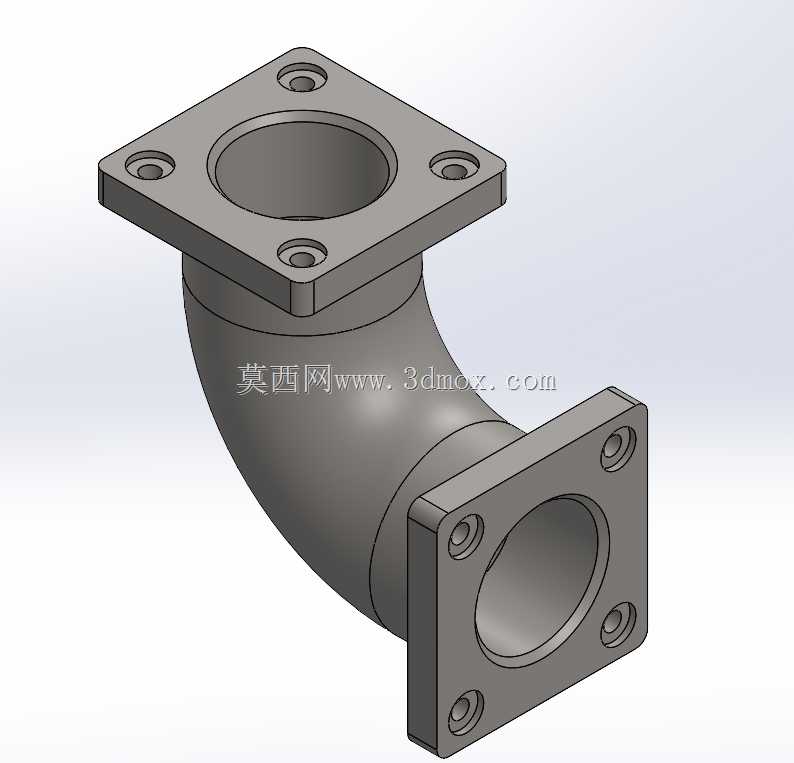

　　从功能特性上看，该接头两端均采用方形法兰安装面，每个法兰面均匀布置4个安装通孔，孔位采用对称式分布，安装时不需要刻意区分周向角度，只要对齐孔位就能完成装配，能有效降低现场安装的对位难度。中间的弯管段采用平滑圆弧过渡，没有直角弯折的结构死角，流体经过时的局部阻力系数远低于直角焊接弯头，能减少管路输送过程中的压力损失，同时避免流体携带的固体杂质在弯折处沉积堵塞，尤其适合输送带有微小固体颗粒的流体介质，比如车间的切削液循环管路、液压系统的回油管路，长期使用也不容易出现弯折处淤积堵管的问题。

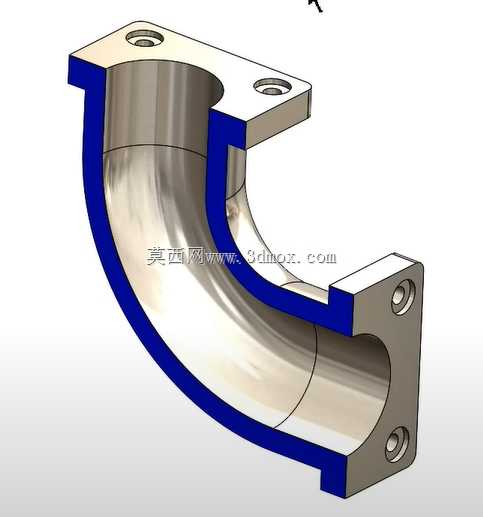

　　设计过程中首先确定的是两端法兰的安装边界，方形法兰的边长尺寸匹配常规DN通径的方形法兰安装标准，四个安装孔的中心距严格对应通用管路法兰的孔位参数，能直接和同规格的方形法兰阀件、泵体接口、管路端法兰直接适配，不需要额外加工过渡转接板。法兰端面预留了足够的密封槽安装空间，实际装配时可以根据输送介质的特性选择橡胶平垫片、金属缠绕垫片或者O型密封圈，密封面的平面度公差控制在0.1mm以内，压紧后能实现均匀的密封比压，避免出现局部渗漏的问题。弯管部分的壁厚根据公称压力等级做了等强度设计，弯折处的外侧壁厚略大于直管段，补偿弯折处因为流体冲刷带来的壁厚减薄风险，内侧过渡圆角做了加大处理，降低流体转向时对管壁的冲蚀速率。

　　安装尺寸上，两端法兰的端面垂直度公差控制在0.05mm以内，装配后两端连接的管路轴线能保持严格的90度垂直，不会因为接头本身的角度偏差带来管路附加安装应力，避免长期使用过程中因为应力集中导致法兰焊缝开裂或者连接螺栓疲劳断裂。法兰上的安装通孔直径比配套螺栓大1mm，预留了足够的安装调整间隙，现场安装时如果存在微小的管路位置偏差，可以在间隙范围内微调接头位置，不需要强行掰动管路来对齐孔位，能有效保护相邻的管路设备不受安装应力影响。弯管的弯曲半径取通径的1.5倍，这个弯曲半径既不会因为半径过大导致接头整体占用空间过多，也不会因为半径过小带来流体阻力激增的问题，在设备内部狭小的管路布局空间里，这个尺寸的弯通接头能在有限空间内完成管路转向，不会和周边的设备零部件产生安装干涉。

　　实际选型使用时，需要注意对接法兰的密封面形式要和该接头匹配，连接螺栓需要采用对角交叉拧紧的方式，逐步压紧密封垫片，避免单侧压紧力过大导致垫片压偏失效。如果用在有振动的管路场景中，比如泵出口的连接位置，可以在法兰连接处加装防松垫圈，避免长期振动导致螺栓松动。接头的流道内壁做了平滑过渡处理，没有加工台阶和毛刺，流体经过时不会产生紊流噪音，用在对噪音控制有要求的设备内部管路中，能有效降低管路运行的流体噪声。和圆形法兰相比，方形法兰的结构在安装空间受限时更有优势，四个角的螺栓可以从侧面完成拧紧操作，不需要预留整圈的扳手操作空间，适合在设备内部紧凑的安装位置使用，比如工程机械的液压阀组周边管路、小型制冷机组的内部管线连接，这类场景下周边零部件密集，圆形法兰的螺栓拧紧需要较大的周向操作空间，而方形法兰的四个螺栓位置靠近边角，只需要很小的操作空间就能完成螺栓的紧固作业。
