FPC柔性电路板通止检测定位夹具

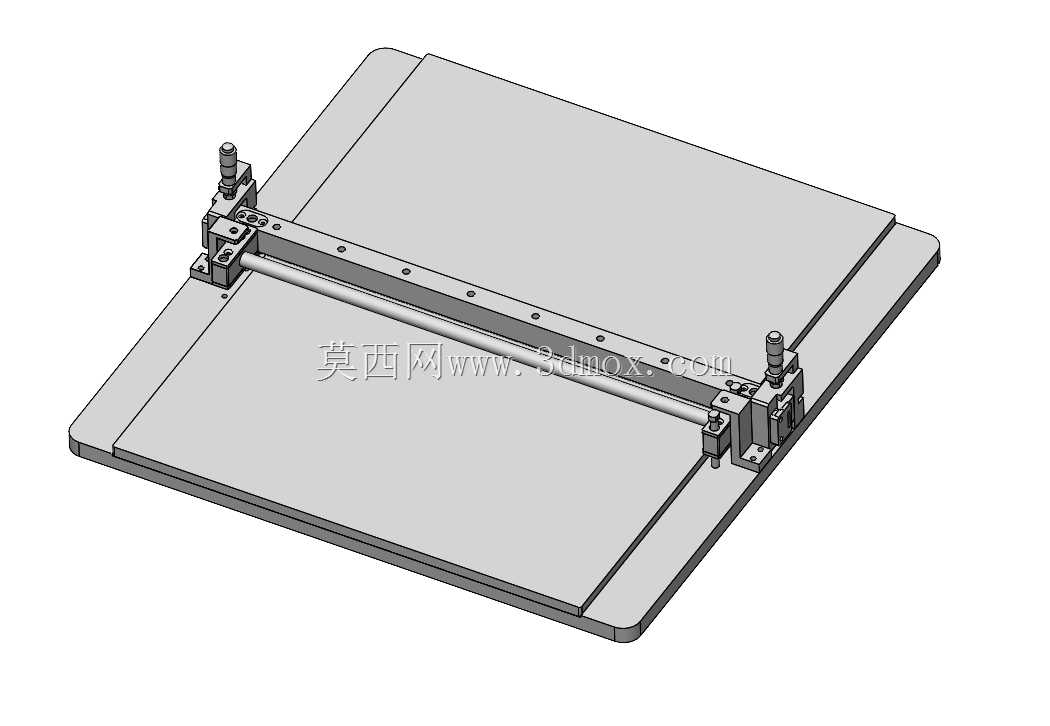

　　整套夹具的主体基准采用双层平板叠加结构，下层为安装固定板，边缘做了R角倒角处理，避免作业过程中剐蹭操作人员手部或刮伤FPC表面的覆盖膜，上层为检测基准平台，平面度控制在0.02mm以内，保证FPC放置后无翘曲变形带来的检测误差。横跨平台的横梁组件采用硬质铝合金加工而成，表面做硬质阳极氧化处理，耐磨性能满足产线长期高频使用的磨损需求，横梁两端的支撑座通过内六角螺丝固定在基准平台两侧的安装槽内，安装槽预留了±15mm的调节余量，可适配不同宽度规格的FPC产品检测需求，无需重新加工整套夹具，仅需调整两端支撑座的锁紧位置即可完成换型，换型时间控制在5分钟以内，适配多品种小批量的FPC生产场景。在柔性电路板量产制程的后段检测工序中，这类FPCB GONO夹具是产线快速判定产品尺寸合规性的核心工装，主要适配FPC成品的外形轮廓、孔位位置度的通止快速检测，替代传统人工目视或二次元抽检的低效模式，适配产线节拍较快的SMT后段、FPC冲切后全检工位，单工位操作无需复杂培训，作业员仅需将待检测FPC平放在基准平台上，通过横跨平台的定位压合组件完成快速压紧，即可直观判定产品是否符合尺寸公差要求，避免不良品流入下一道贴合、组装工序。

　　两端支撑座上集成了快速压头组件，压头采用聚氨酯包胶材质，压合行程为10mm，压合力度控制在5N-12N区间，既可以保证FPC被平整压紧在基准平台上，不会因为压力过大导致柔性板产生折痕、压伤，也不会因为压力不足导致板件翘起影响检测判定精度。压头的导向部分采用微型直线导轨做运动导向，重复定位精度可达0.01mm，长期使用不会出现压头偏移的问题。整套夹具的安装边界可适配常规产线的工作台面安装孔位，底部固定板的四个角预留了M6的沉头安装孔，可直接固定在标准防静电工作台面上，也可搭配快速换模底板实现不同检测夹具的快速切换。

　　设计过程中优先考虑了作业的便捷性，压合组件的操作端设置在夹具的前侧，作业员无需探身即可完成压合、释放的操作，单次检测的操作时长不超过3秒，匹配产线1200PCS/小时的节拍要求。基准平台表面做了硬质阳极氧化的哑光处理，避免灯光反射造成作业员视觉疲劳，同时平台表面不会产生静电累积，避免静电击穿FPC上的精密线路。横梁上预留了多组检测销的安装孔位，可根据不同型号FPC的检测孔位需求，快速更换检测销或者调整检测销的安装位置，检测销采用硬质合金材质，耐磨性能优异，长期插拔检测不会出现磨损导致的判定误差。

　　在实际产线应用中，这类夹具不需要连接气源、电源，纯机械结构即可完成全部检测动作，维护成本极低，日常仅需定期清理平台表面的FPC碎屑、灰尘，检查压头的包胶层是否有磨损即可，不需要复杂的校准流程，普通产线作业员即可完成日常维护工作。相较于传统的专用检测治具，这套夹具的通用化程度更高，通过更换不同的检测销、调整横梁位置，可覆盖长度在100mm-350mm区间、宽度在80mm-280mm区间的多款FPC产品检测需求，大幅降低了多款产品对应的治具制作成本，也减少了产线存放治具的空间占用。夹具的所有外露金属部件都做了倒角去毛刺处理，不存在尖锐边角，符合产线的安全作业要求，压合组件设置了防误触的限位结构，不会出现压头意外下落压伤作业员手指的风险。在结构设计阶段，已经充分考虑了加工工艺性，所有板件、结构件都采用常规的铣削、钻削工艺即可加工完成，不需要特殊的加工设备，加工周期短，制作成本可控，适合FPC生产企业快速打样、批量制作的需求。
