立式桨叶混合搅拌设备结构设计

项目分类:混凝土搅拌机 发布时间:2025-01-01 ID:874934
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计
  • 立式桨叶混合搅拌设备结构设计

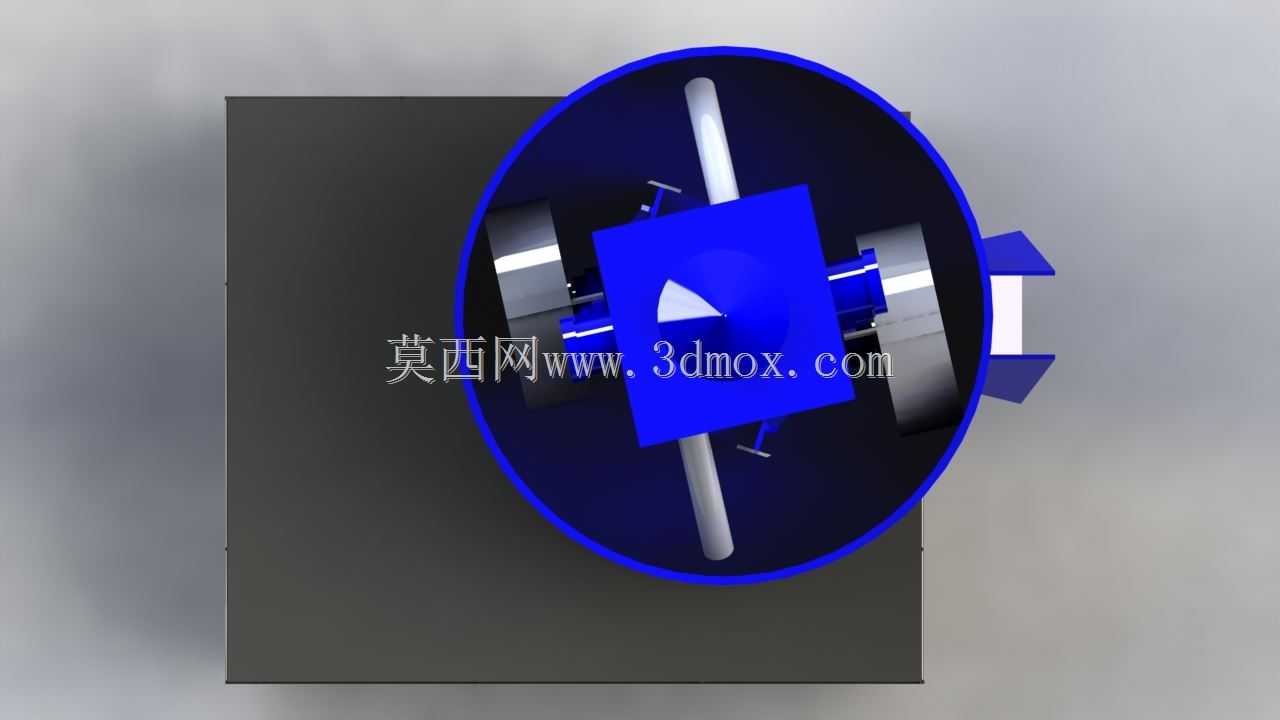

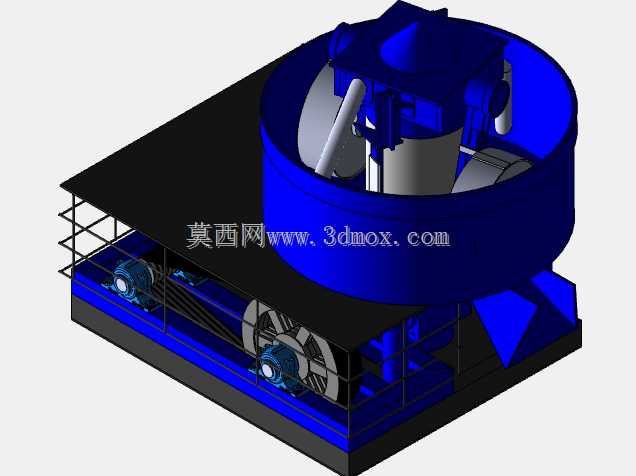

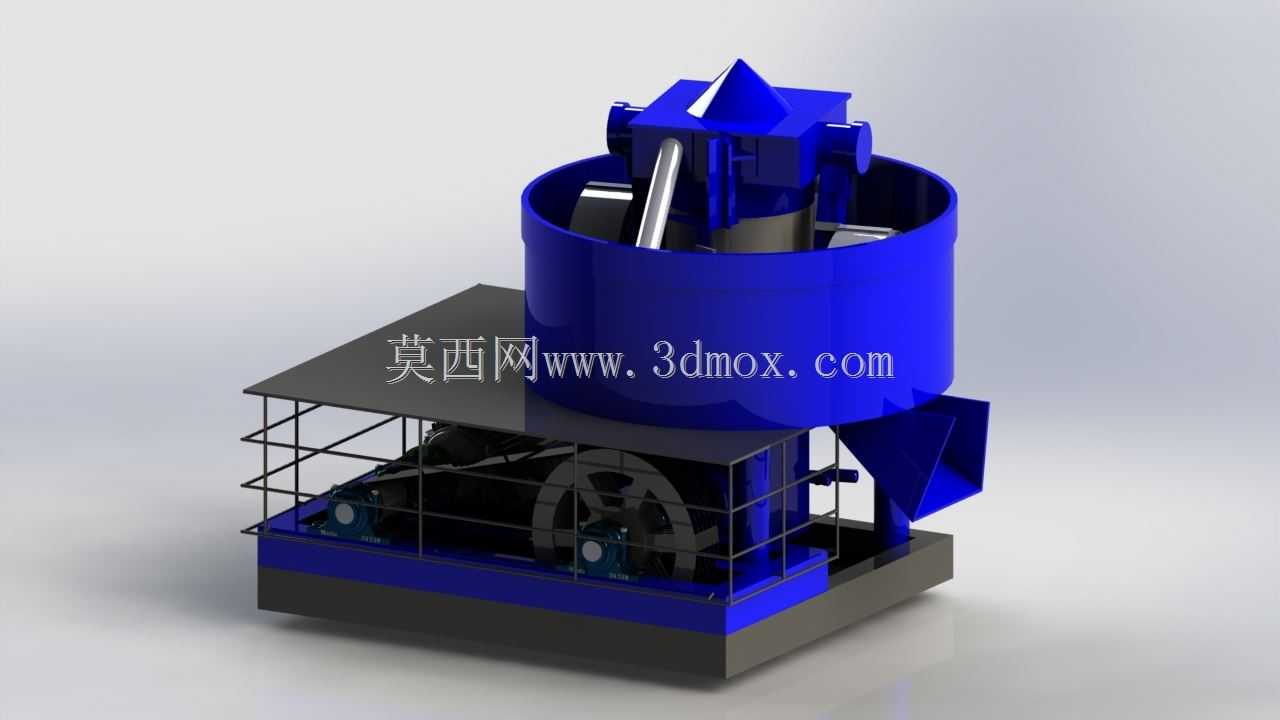

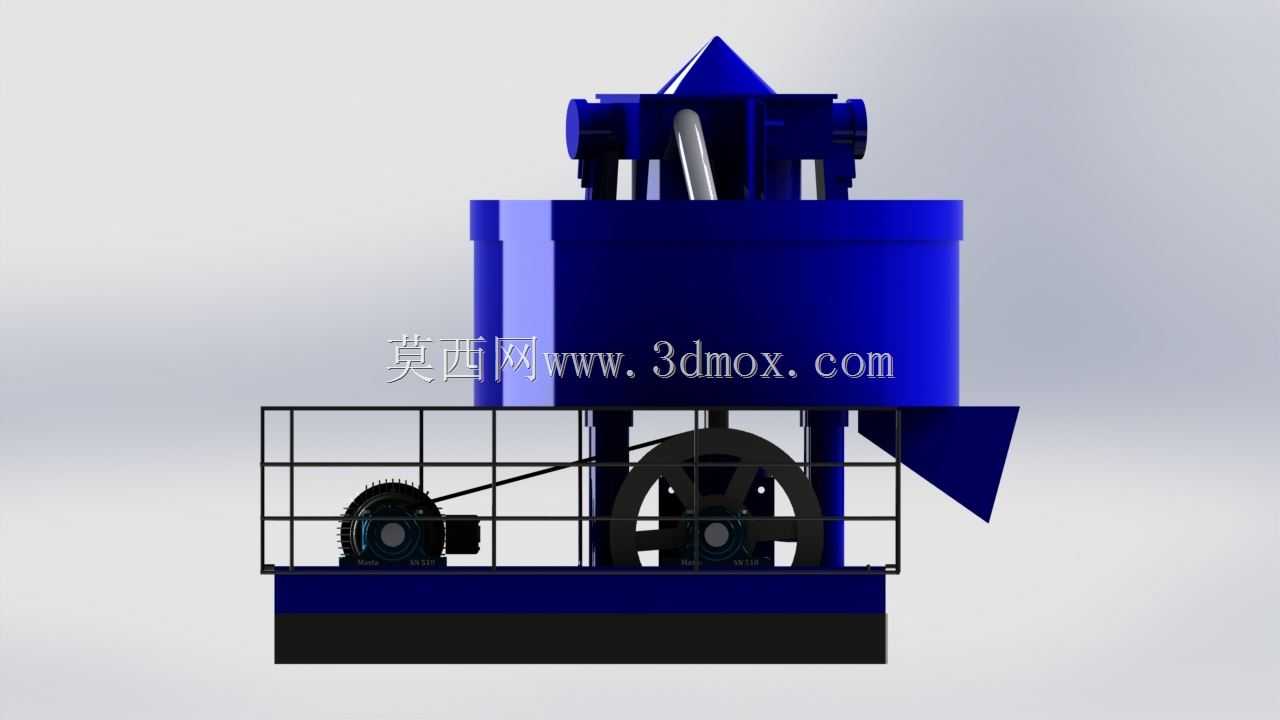

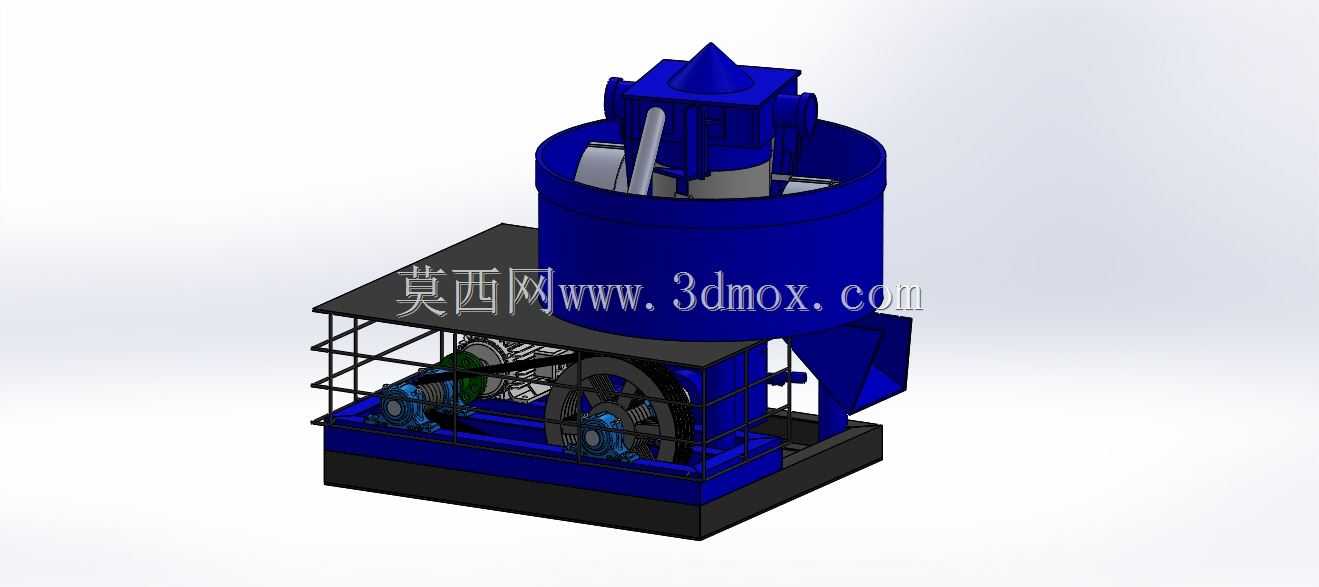

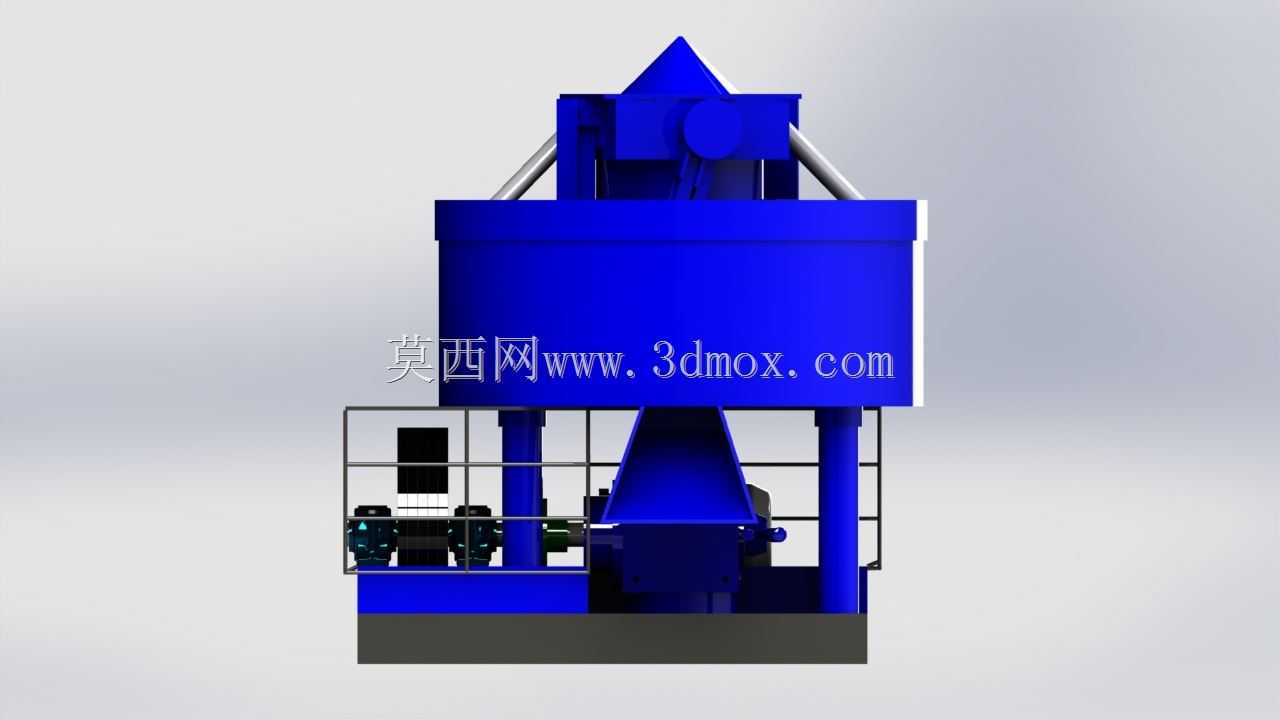

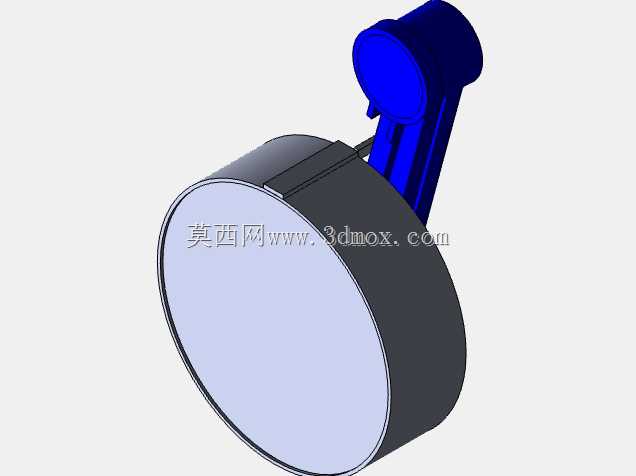

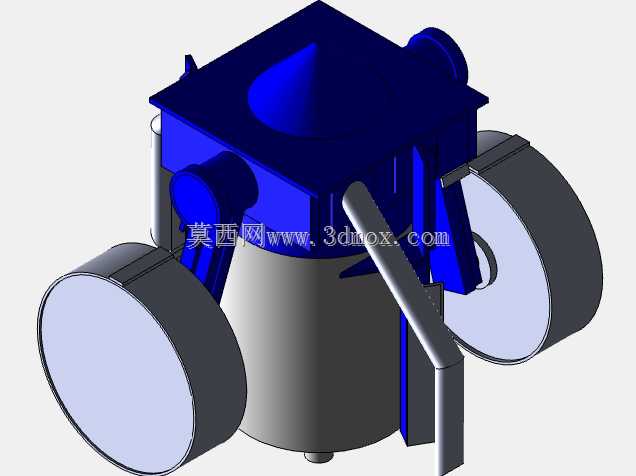

  这款立式搅拌设备的三维结构设计,核心围绕高粘度物料的均匀混合作业需求展开,在中小型加工生产场景中,这类设备常被用于多组分固液、膏状物料的批次混配,相比卧式搅拌结构,立式布局的占地投影更小,对车间层高的适配性更强,无需预留过长的轴向安装空间,适合厂房面积有限的中小型加工车间布设。从结构布局来看,设备上部为敞口式圆柱搅拌桶,桶壁采用等厚圆弧设计,避免物料在转角处堆积粘黏,桶顶设置的锥形分流结构可在进料时将物料导向搅拌桨作用区域,减少进料过程中的物料飞溅与桶壁挂料问题。搅拌主轴采用居中垂直布设,桨叶采用斜向折弯结构,运转时可同时产生周向剪切与轴向推流作用,既可以打散结块的固态组分,也能推动物料在桶内形成上下循环流场,避免桶底出现搅拌死区,保证不同密度、不同配比的物料都能充分混合均匀。设备下部的传动舱采用框架式方钢焊接结构作为承载基座,基座底部预留了地脚螺栓安装孔位,可直接通过膨胀螺栓固定在硬化混凝土地面上,无需额外浇筑设备基础,安装调试的周期更短。

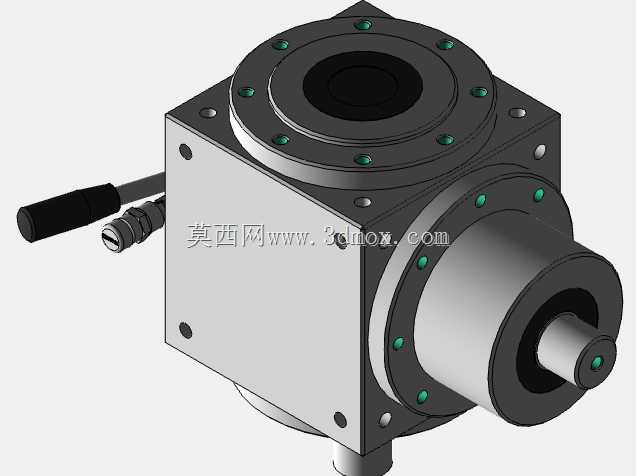

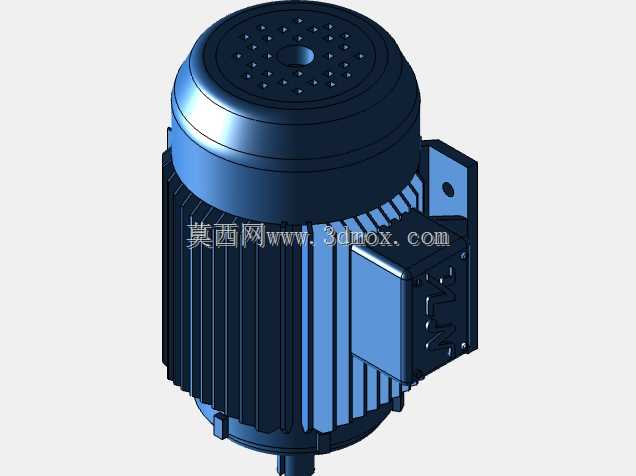

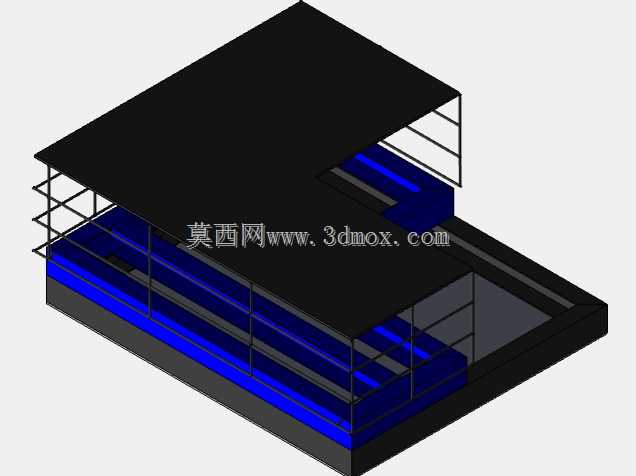

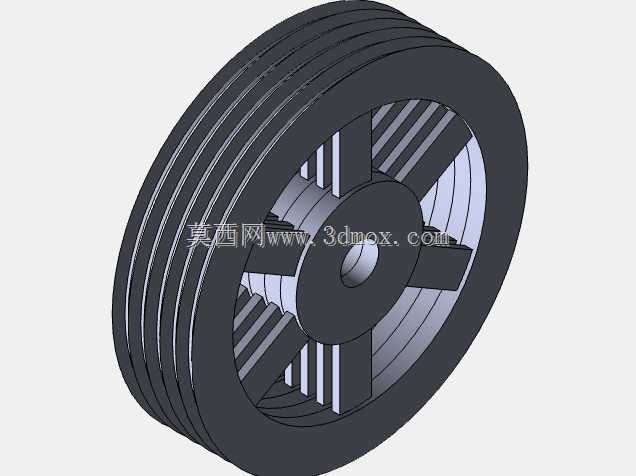

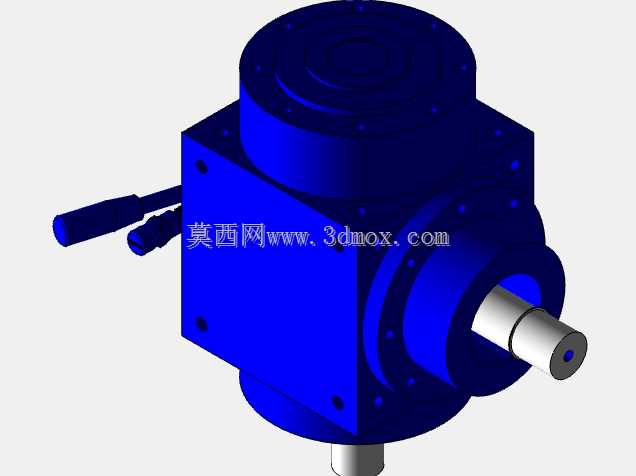

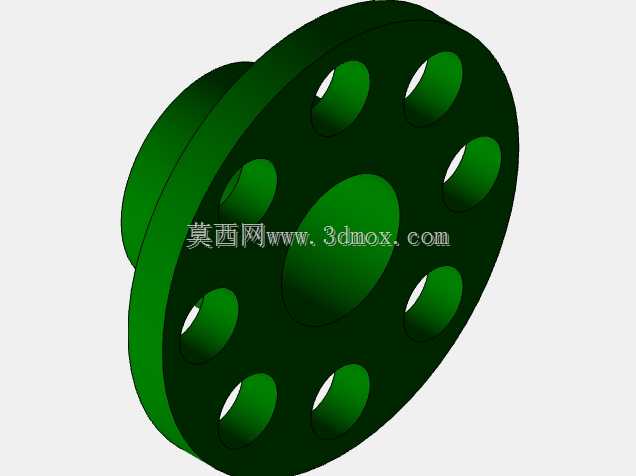

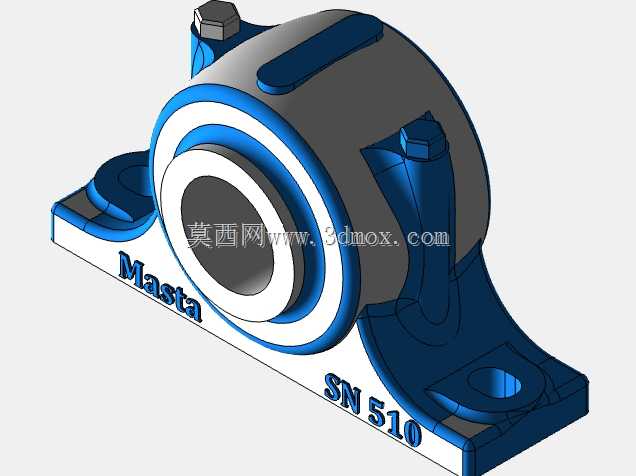

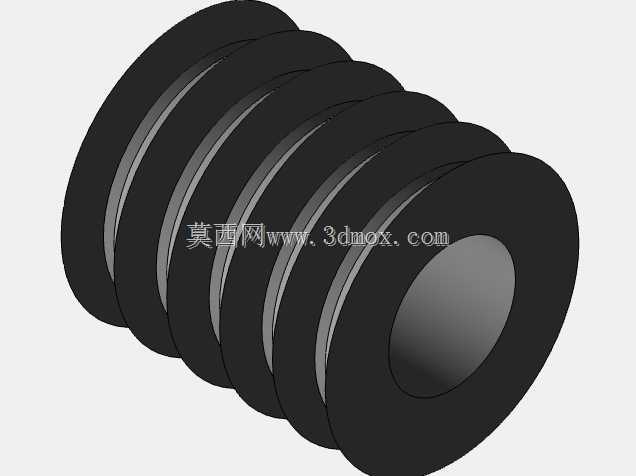

  传动系统采用带轮减速结构,电机输出动力通过三角带传递至减速机构,再驱动搅拌主轴运转,带传动结构可在物料卡滞、负载突增时通过打滑实现过载保护,避免硬连接状态下的桨叶变形、电机烧毁问题,日常维护时仅需调整带轮张紧度、更换磨损三角带即可,维护门槛更低,无需专业维修人员即可完成常规保养。传动舱外围设置了网格状防护栏,采用等距方钢焊接成型,既可以避免操作人员误触运转中的传动部件引发安全事故,也不会遮挡传动区域的视线,日常巡检时可直接观察带轮运转状态、皮带磨损情况,及时排查设备隐患。

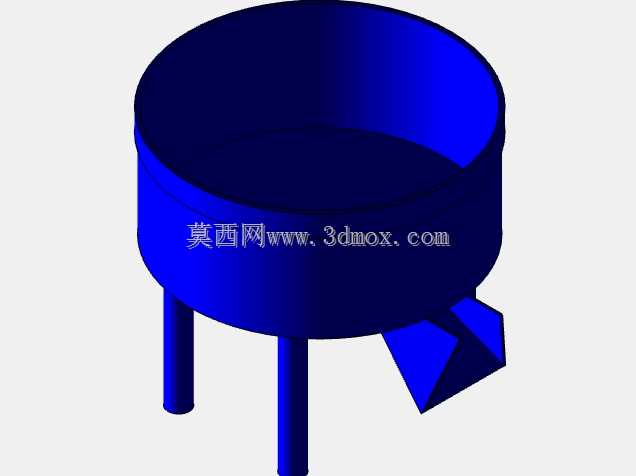

  搅拌桶侧下方设置了倾斜式出料斗,出料口朝向设备侧方,与基座边缘预留了足够的接料空间,可直接对接周转料桶、输送料道,混合完成的物料可在搅拌桨的推流作用下自动从出料斗排出,无需额外设置刮料机构,残留物料少,批次切换时的清理工作量更小。从安装边界来看,设备整体为立式方正布局,最大宽度不超过基座外沿尺寸,搅拌桶直径略小于基座宽度,设备上部无外凸的易碰撞部件,车间布设时相邻设备的预留间距可控制在0.8米左右,满足人员通行、日常检修的空间需求即可。设备顶部的进料区域可对接人工倒料台、自动上料机,敞口设计适配多种上料方式,无需定制专用的进料对接结构,适配性更强。在结构设计细节上,搅拌桶与下部基座采用螺栓连接方式,而非满焊固定,当搅拌桶出现磨损、需要更换不同容积的桶体时,仅需拆卸连接螺栓即可完成更换,无需整体报废设备基座,可降低生产方的设备迭代成本。搅拌桨与主轴采用键连接加锁紧螺栓的固定方式,桨叶磨损后可单独拆卸更换,无需连同主轴一起更换,备件成本更低。基座底部的安装孔采用长圆孔设计,安装时可小幅调整设备的固定位置,抵消地面施工的尺寸误差,降低安装对位的难度。

  这类搅拌设备的作业转速通常设定在中低转速区间,既可以保证物料混合的均匀度,也不会因为转速过高导致物料飞溅、设备振动过大,运转时的整体动平衡经过结构优化,基座重量足够抵消搅拌作业产生的偏心力,正常运转时无明显晃动,无需额外加装减震垫即可稳定运行。针对膏状、高粘度物料的混合作业场景,桨叶与桶壁的间隙控制在合理范围,既不会因为间隙过小导致桨叶刮蹭桶壁,也不会因为间隙过大导致桶壁附近的物料无法被有效搅动,长期使用后即使桨叶出现小幅磨损,也可通过调整桨叶的安装高度恢复间隙尺寸,延长桨叶的使用寿命。
