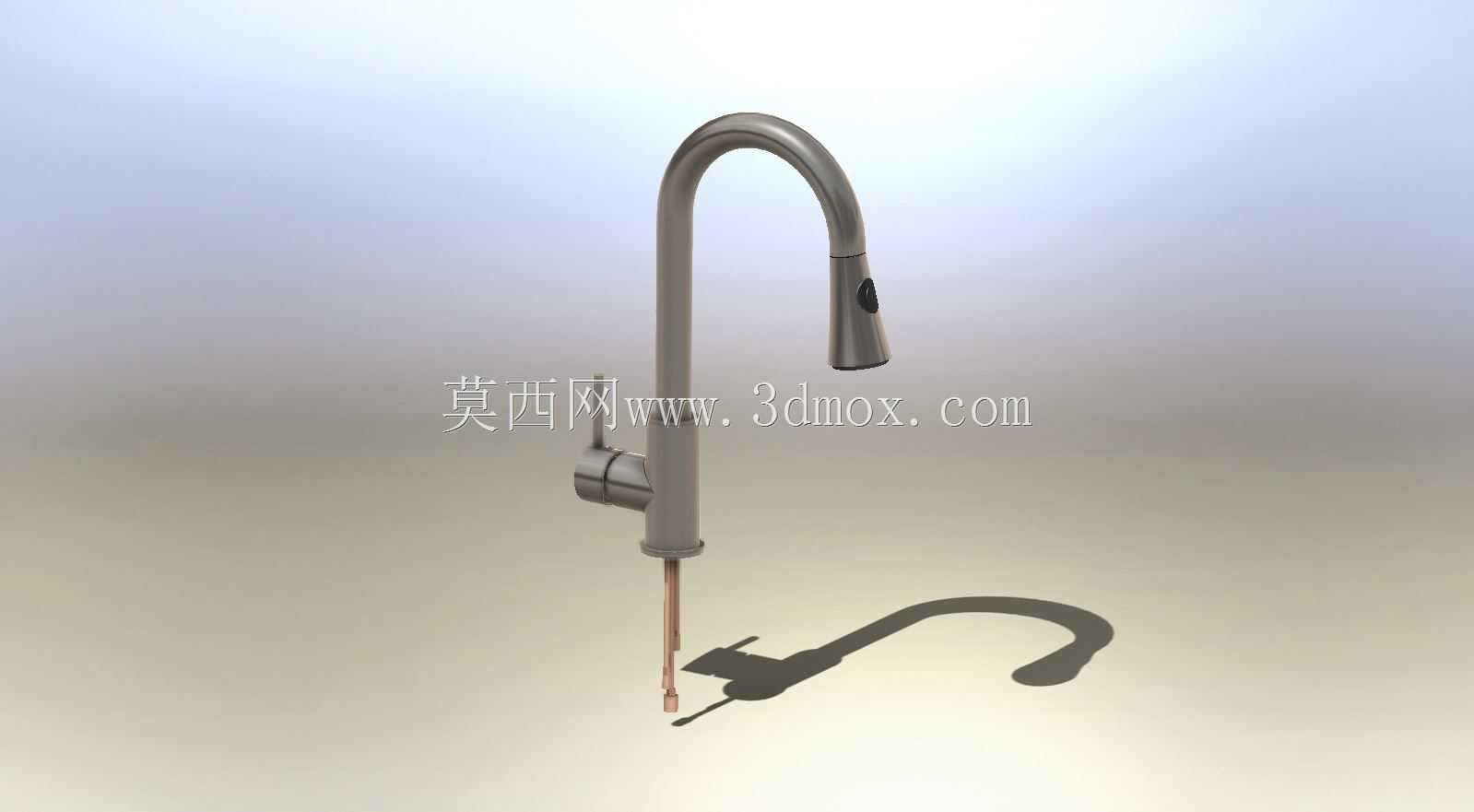

抽拉式单柄冷热水厨房龙头结构设计

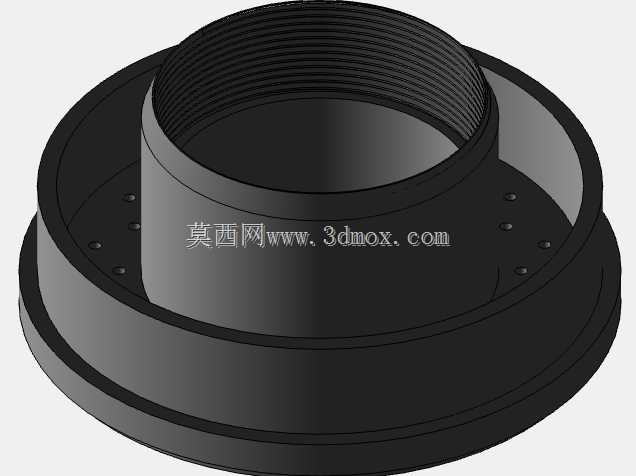

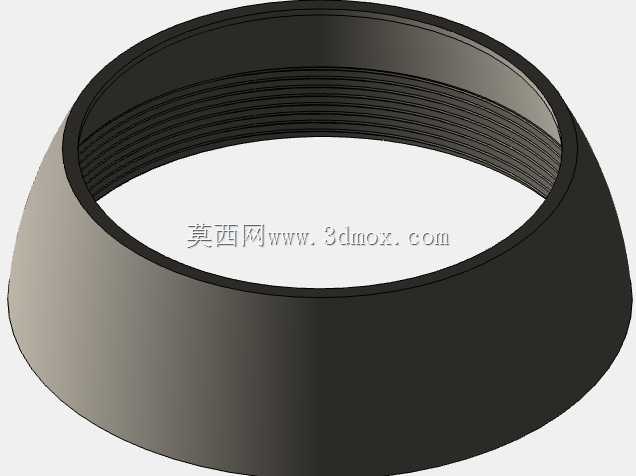

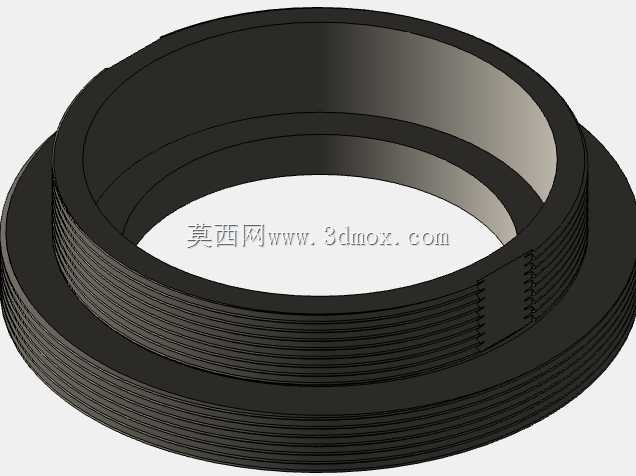

　　日常商用后厨、家庭厨房的洗菜、餐具清洗、食材预处理场景里，传统固定出水嘴的龙头往往受限于出水范围，清洗大尺寸锅具、水槽边角时需要反复挪动容器，操作便利性不足，这款单柄抽拉厨房龙头正是针对这类使用痛点做的结构优化设计。从实际安装边界来看，这款龙头适配常规厚度的石英石、不锈钢厨房台面，台面开孔尺寸控制在通用35mm标准安装孔径范围内，进水端采用国标G1/2螺纹接口，可直接匹配家庭冷热水供水支管的通用规格，无需额外加装转接头，安装时龙头主体底部的锁紧螺母可适配10-40mm厚度的台面，覆盖绝大多数家用、商用厨房的台面安装厚度区间，进水软管长度预留了60cm的安装余量，可适配台下不同布局的角阀位置，避免出现软管长度不足需要额外接驳的问题。

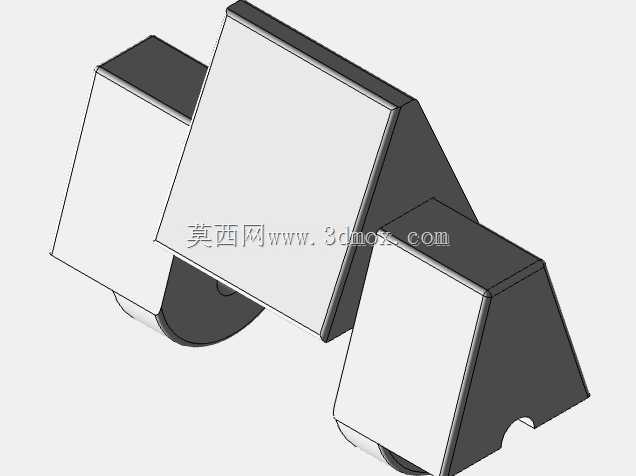

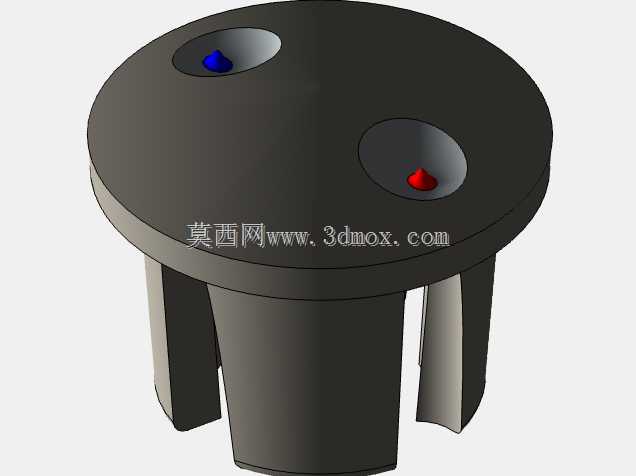

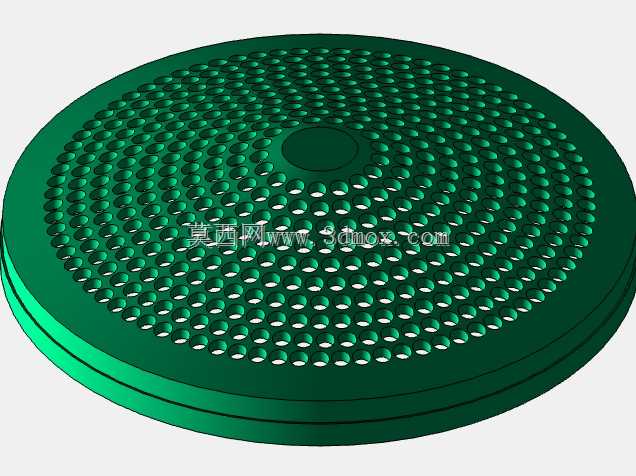

　　功能设计上，单柄混水阀结构将冷热水流量调节、水温调节集成在同一手柄上，手柄向上扳动控制出水流量大小，左右旋转调节冷热水混合比例，操作逻辑符合日常使用习惯，使用者单手即可完成水流开关、水温调整的全部操作，无需双手配合，在处理食材满手沾水或油污时也能轻松操作。出水端的抽拉结构是这款产品的核心设计点，抽拉头内置重力复位铅锤，抽拉时可拉出最长50cm的出水距离，覆盖水槽内任意位置，甚至可以延伸至水槽外接水，清洗台面上的容器、给地面水桶接水都无需挪动容器，使用完毕后松开抽拉头，重力锤会自动将出水嘴牵引回原位，无需手动对位卡合，避免长期使用后复位卡滞的问题。出水嘴内置两种出水模式切换结构，分别是气泡水模式和花洒模式，气泡水模式通过起泡器将空气混入水流，出水柔和不飞溅，适合日常接水、清洗果蔬，不会打湿操作者衣物；花洒模式出水呈密集散射状，冲刷力更强，适合冲洗餐具上的顽固残渣、清洁水槽内壁污渍，模式切换通过出水嘴上的按压按键实现，单手即可完成切换操作。主体结构采用低铅黄铜一体铸造的流道，避免长期使用后流道内壁析出有害物质，同时黄铜材质的抗腐蚀性能更好，适配厨房潮湿、多油污的使用环境，表面做拉丝镍处理，不易残留水渍和指纹，日常清洁只需用软布擦拭即可，长期使用也能保持外观整洁。

　　龙头的弯管部分做了360度旋转设计，可在水平方向任意转动，搭配双槽水槽使用时，可将出水嘴灵活切换至左右任意槽体，无需挪动龙头整体，适配不同的清洗操作需求。从结构设计的细节来看，阀芯采用耐磨陶瓷片密封结构，陶瓷片的硬度高、磨损量极小，正常使用情况下可承受数十万次的开关操作，不会出现滴漏问题，相比传统橡胶密封结构的使用寿命提升数倍，也减少了后期维护更换阀芯的频率。抽拉软管采用尼龙编织外层包裹EPDM内管的结构，外层编织层可抵御日常拉扯的磨损，内管符合饮用水接触安全标准，不会因长期通水产生异味，软管与主体连接处做了防缠绕设计，抽拉过程中软管不会出现拧转打结的问题，保证抽拉操作顺畅。

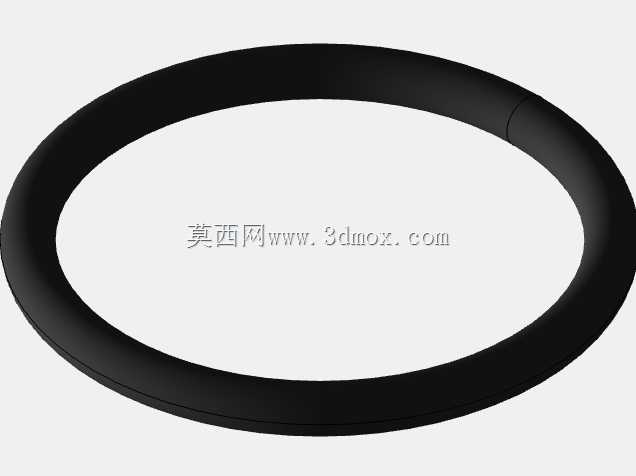

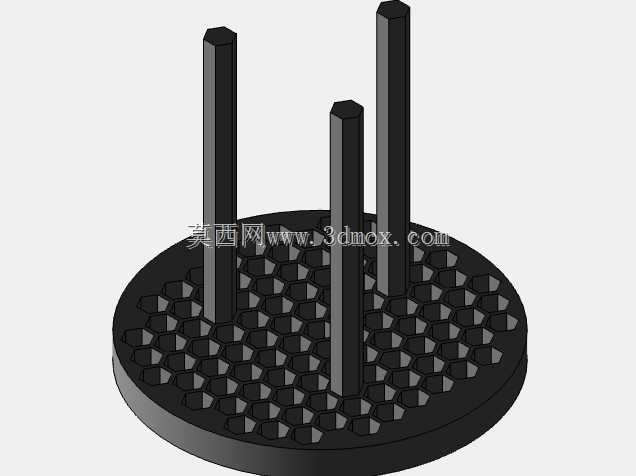

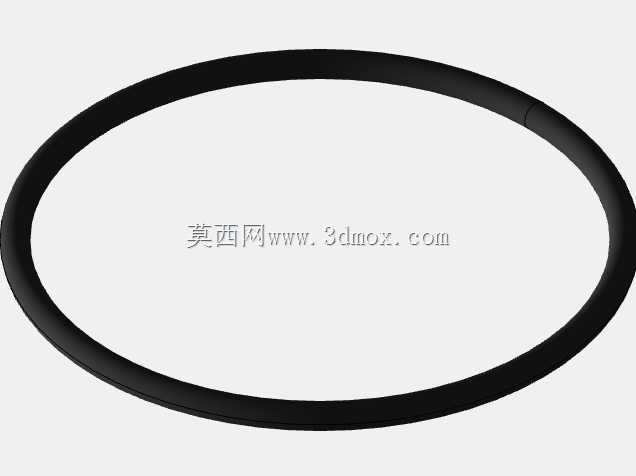

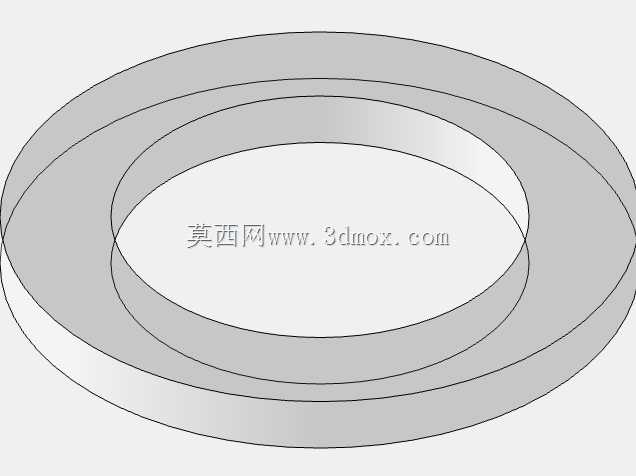

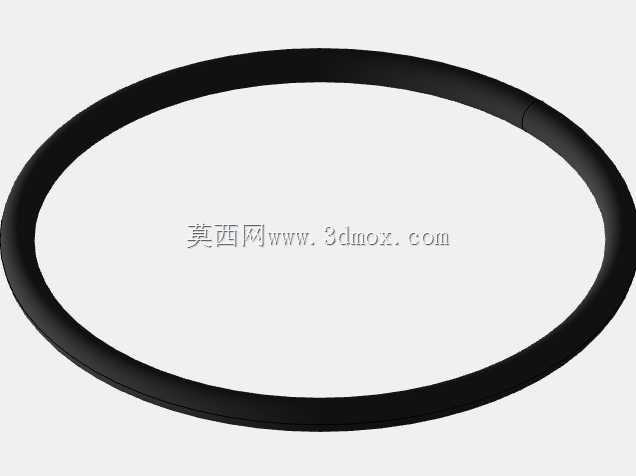

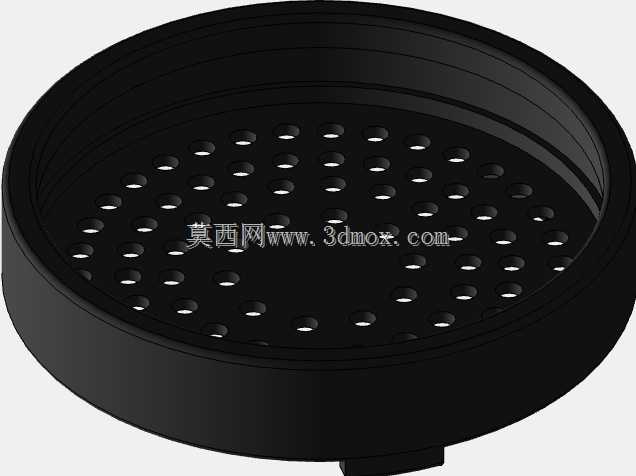

　　在实际工程选型中，这款龙头的整体高度控制在380mm，出水嘴距离台面的高度为220mm，不会因为高度过高导致出水飞溅，也不会因为高度过低无法放置大尺寸锅具，弯管的伸出长度为200mm，出水点刚好落在水槽中心位置，符合日常清洗的操作动线。安装结构上，龙头底部的密封胶垫采用加厚橡胶材质，锁紧后可完全密封台面开孔位置，避免台面积水从开孔处渗漏到台下橱柜内，进水端的密封垫片采用丁腈橡胶材质，耐冷热水交替的温度变化，长期使用不会出现硬化漏水的问题。针对厨房使用中常见的油污附着问题，龙头所有外露的边角都做了圆弧过渡处理，没有清洁死角，不会在缝隙处残留油污和污垢，日常打理的难度更低。抽拉头的出水端起泡器采用可拆卸设计，长期使用后如果出现水垢堵塞，可直接拧下起泡器清理滤网，无需更换整个龙头部件，降低后期使用的维护成本。从三维建模的结构还原角度来看，这款模型完整还原了龙头内部的混水阀流道、抽拉软管的走线路径、重力锤的安装位置、各部件的装配公差，所有配合面的间隙都按照实际量产的公差要求做了预留，可直接用于产品结构验证、安装干涉检查，也可作为厨卫产品设计的参考案例，帮助设计人员快速理解抽拉龙头的内部结构逻辑，优化自身产品的结构设计。
